一种电磁感应加热设备测温方法及装置.pdf

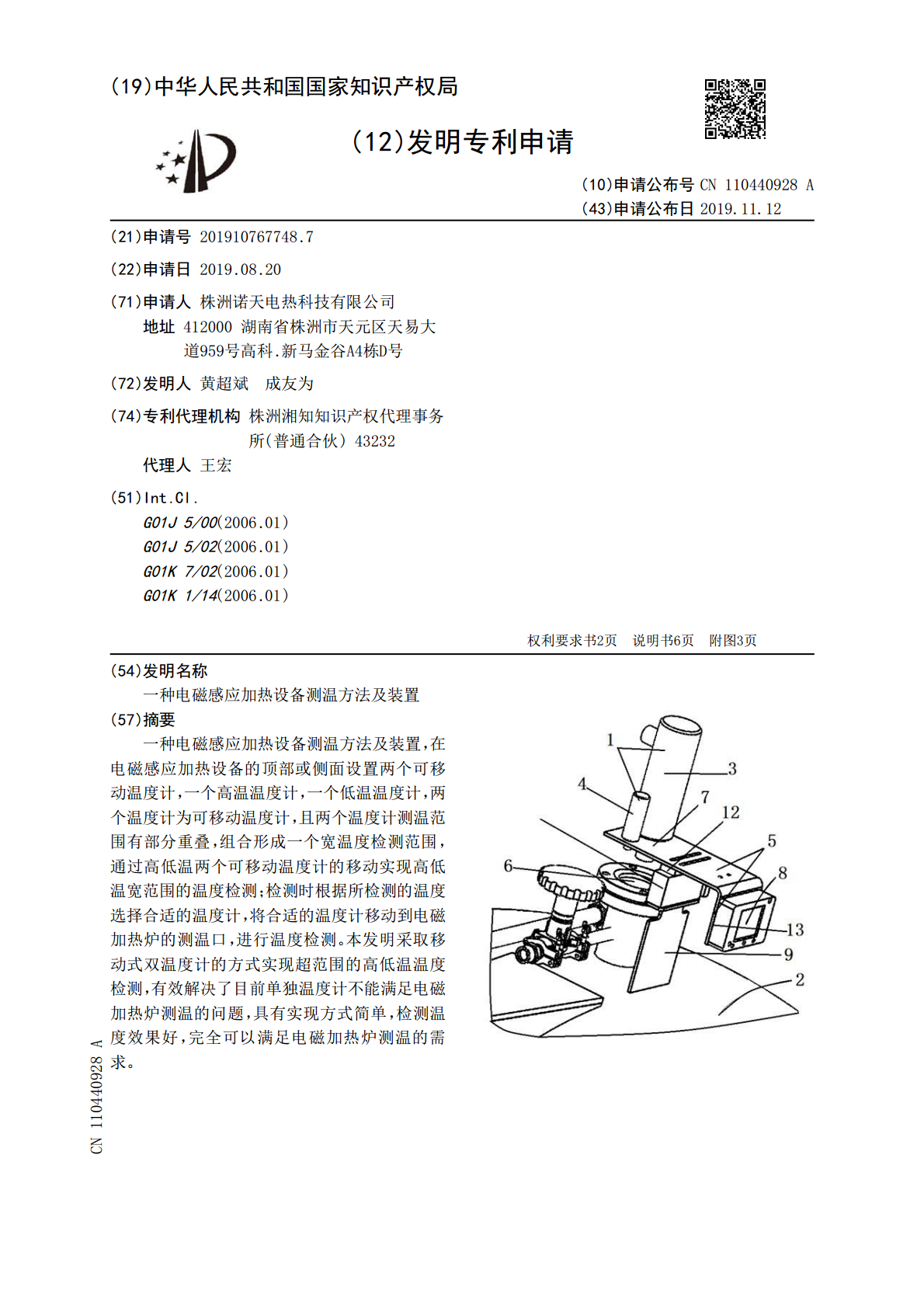

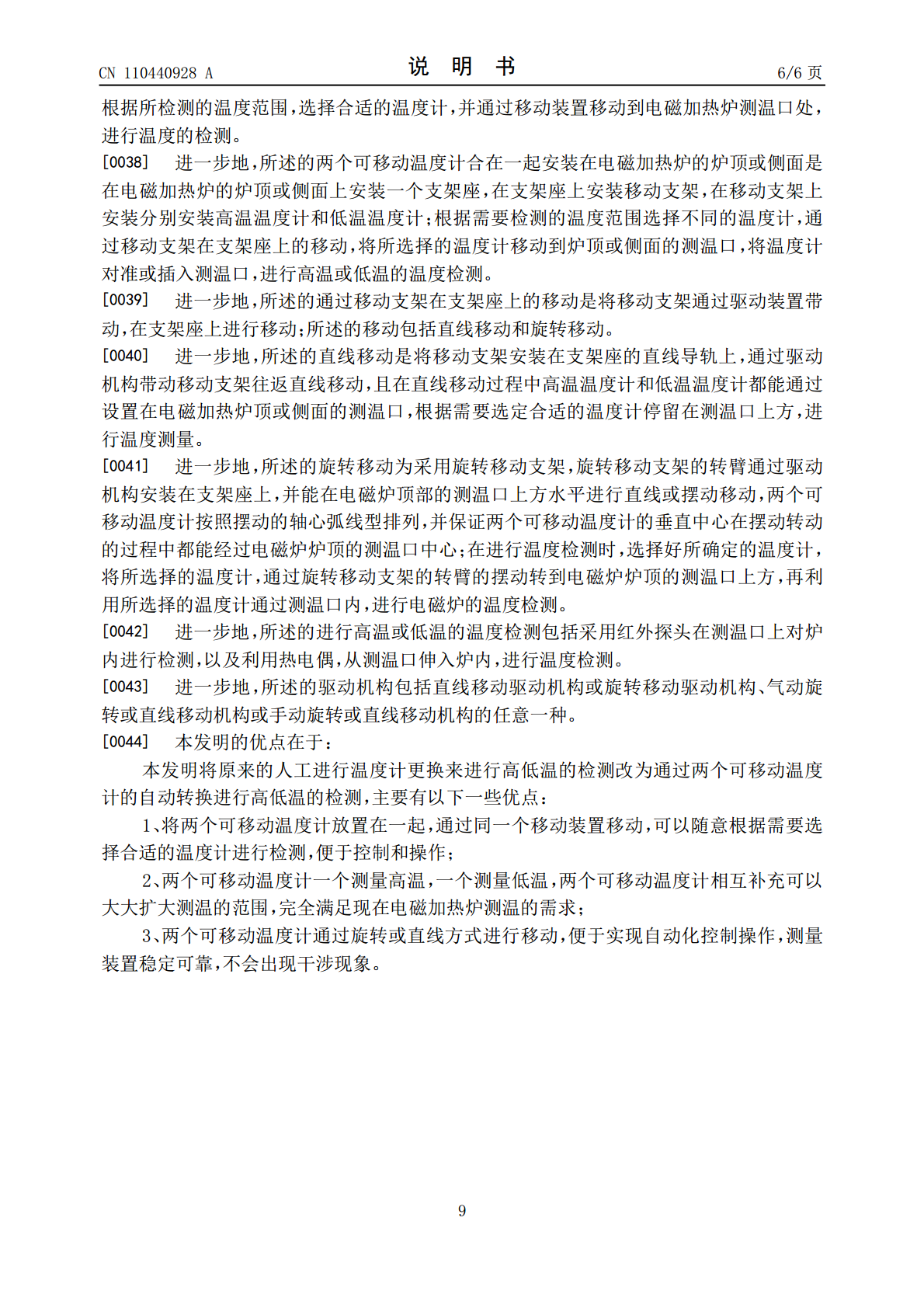

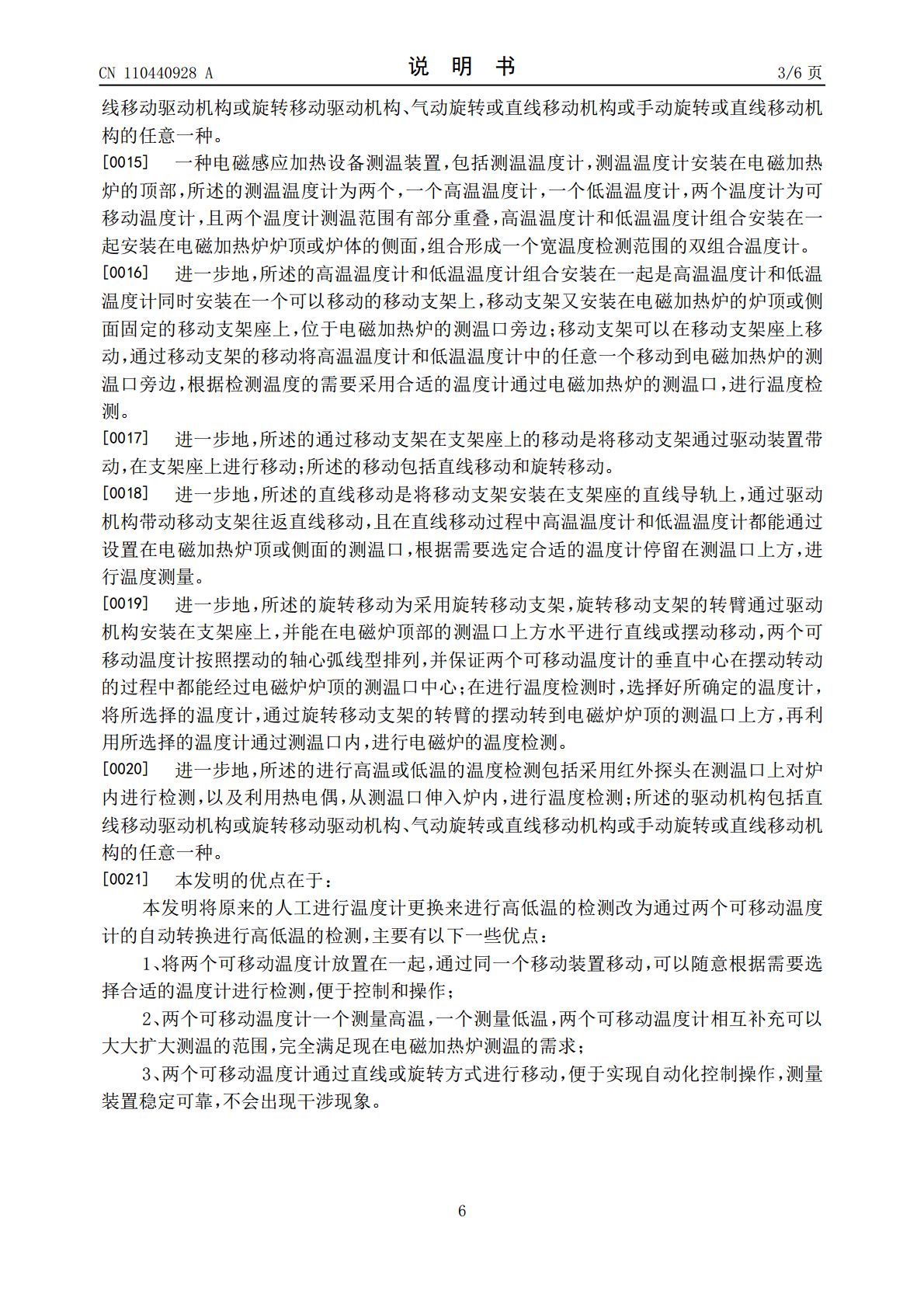

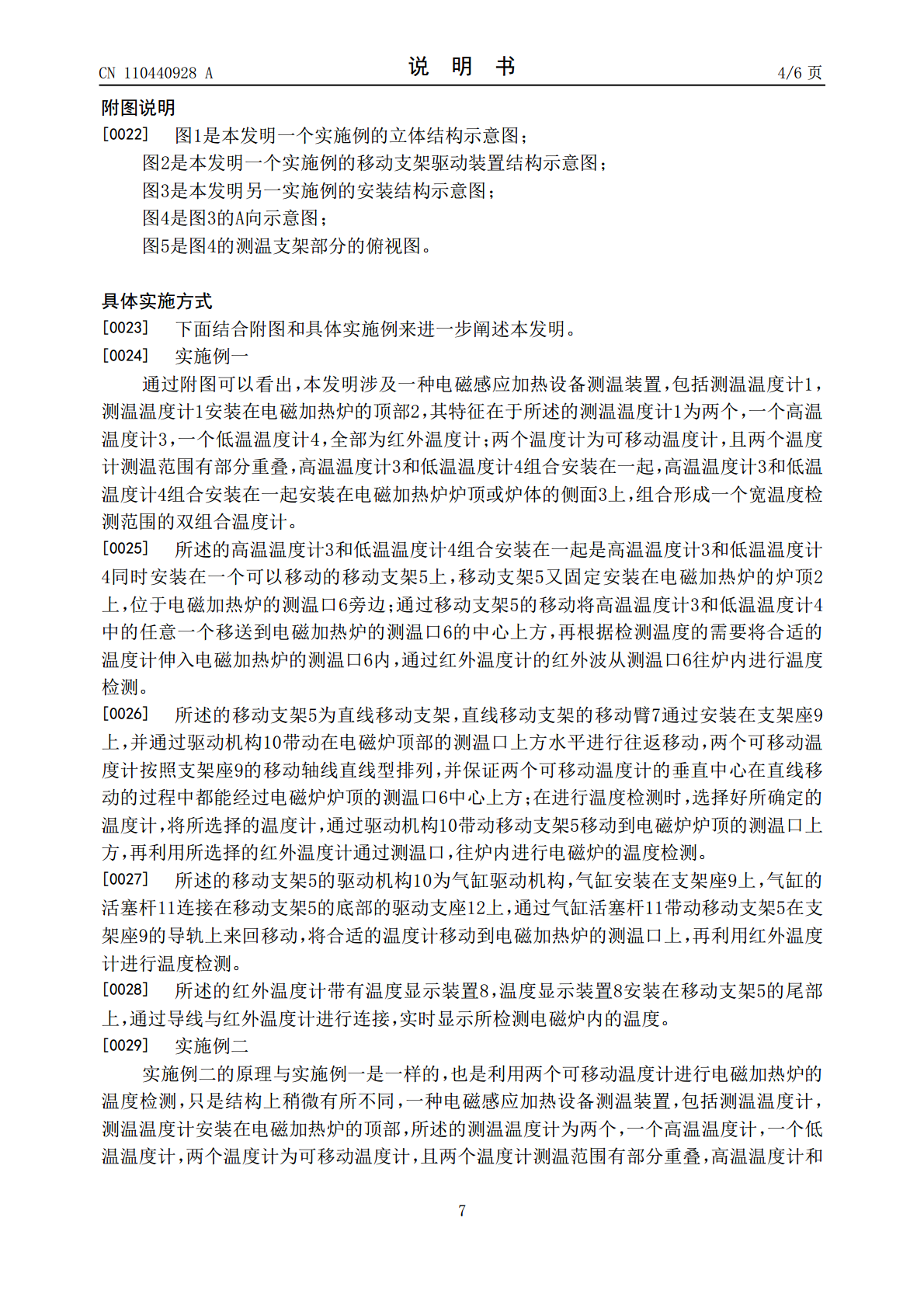

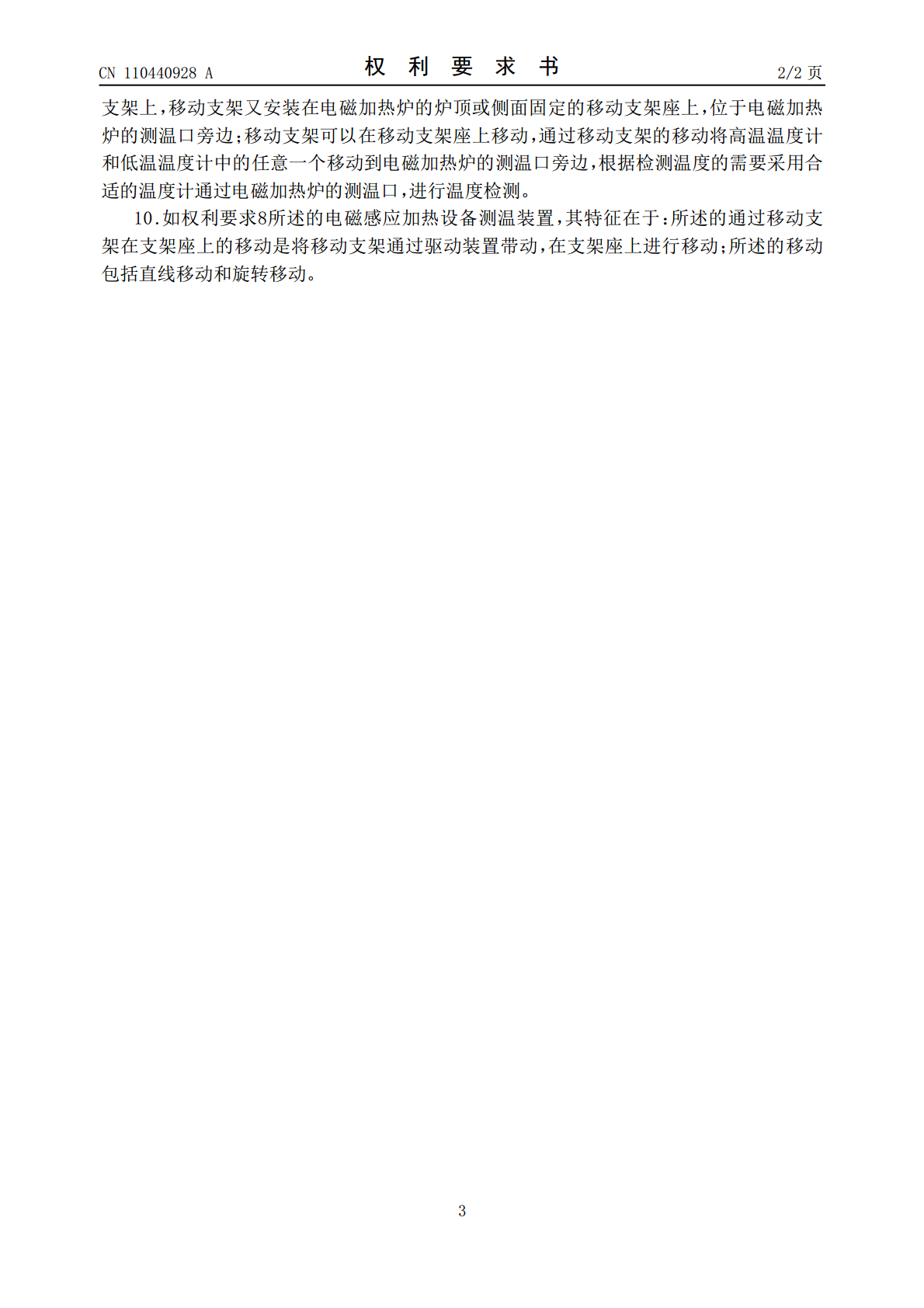

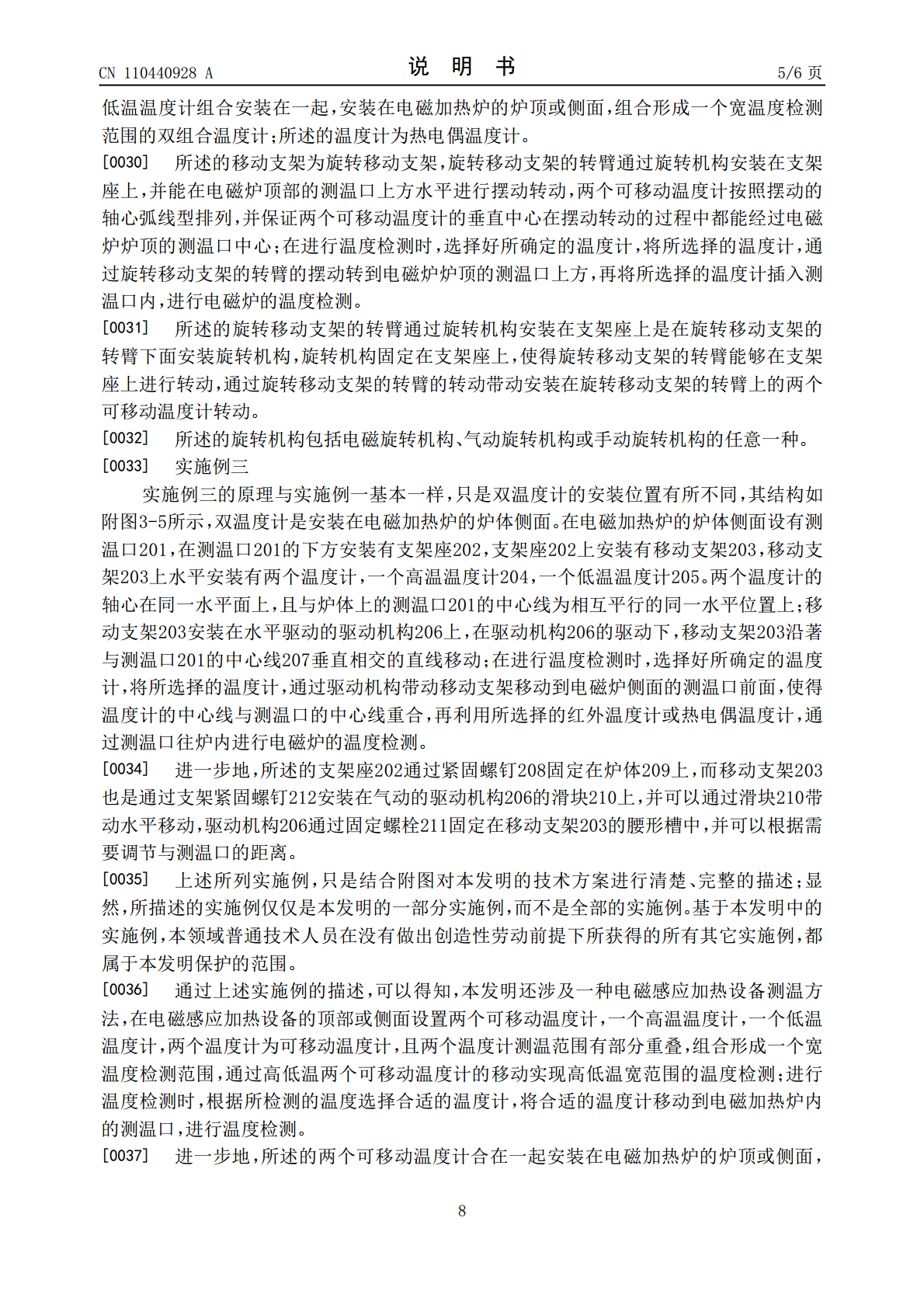

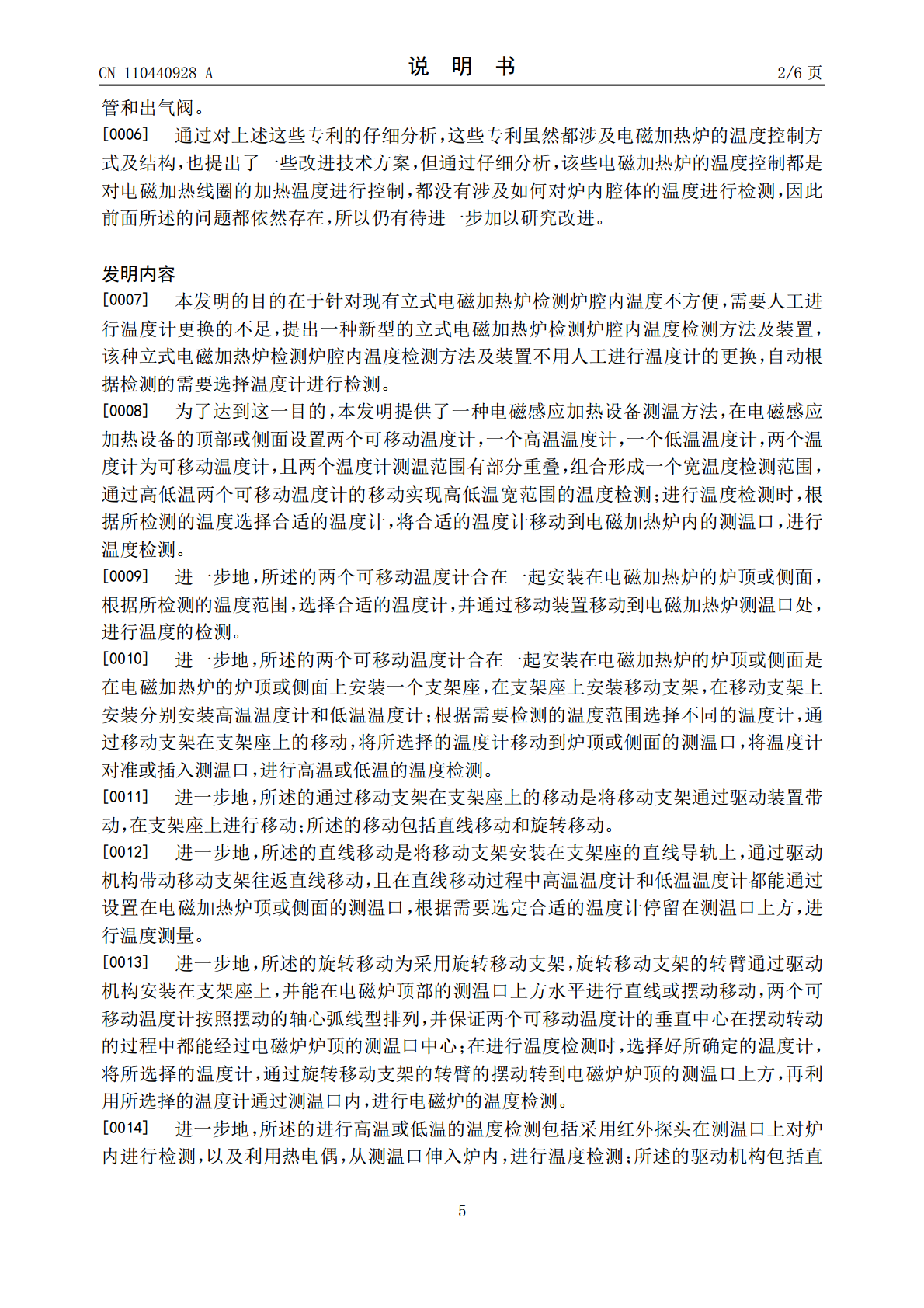

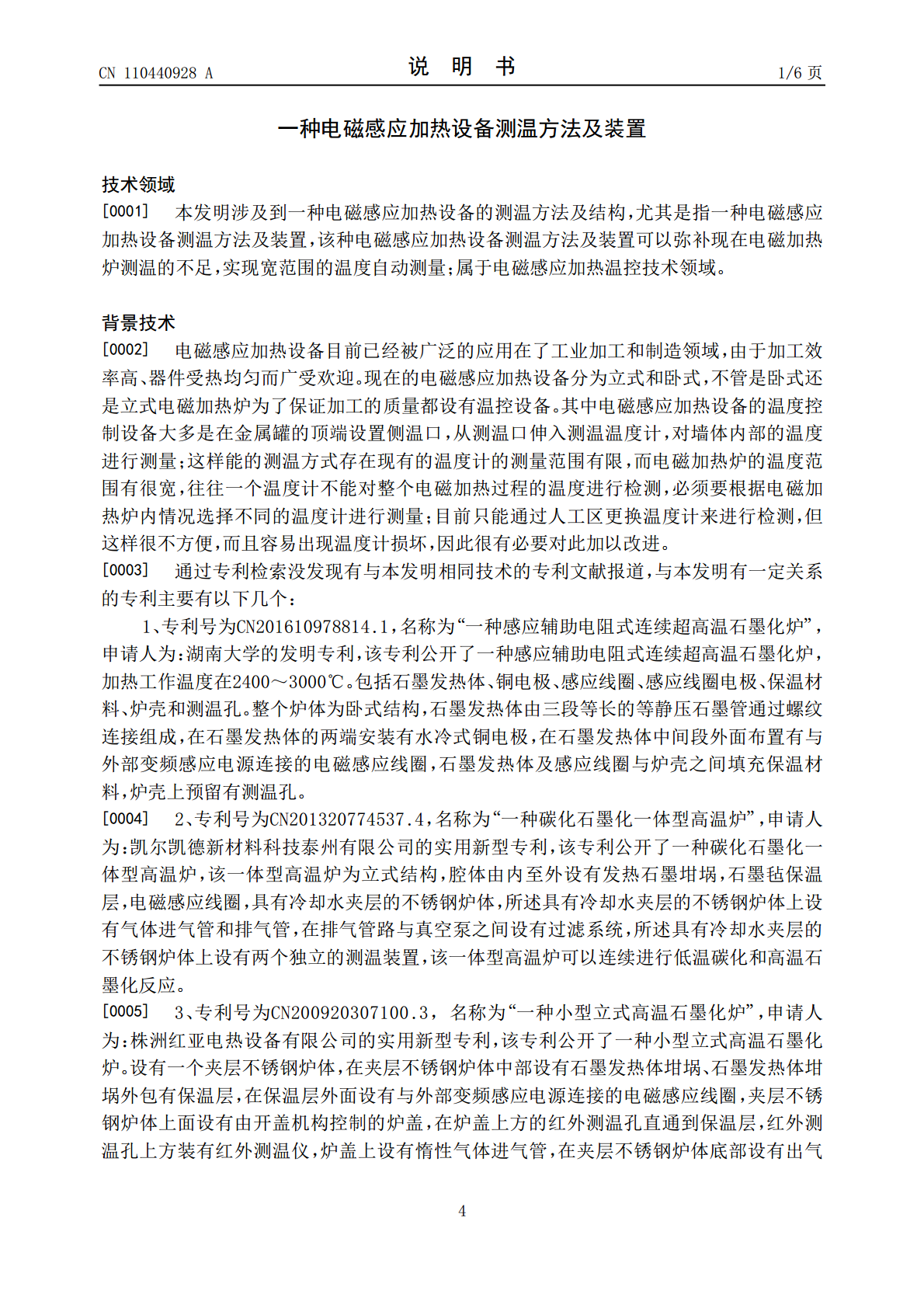

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110440928A(43)申请公布日2019.11.12(21)申请号201910767748.7(22)申请日2019.08.20(71)申请人株洲诺天电热科技有限公司地址412000湖南省株洲市天元区天易大道959号高科.新马金谷A4栋D号(72)发明人黄超斌成友为(74)专利代理机构株洲湘知知识产权代理事务所(普通合伙)43232代理人王宏(51)Int.Cl.G01J5/00(2006.01)G01J5/02(2006.01)G01K7/02(2006.01)G01K1/14(2006.01)权利要求书2页说明书6页附图3页(54)发明名称一种电磁感应加热设备测温方法及装置(57)摘要一种电磁感应加热设备测温方法及装置，在电磁感应加热设备的顶部或侧面设置两个可移动温度计，一个高温温度计，一个低温温度计，两个温度计为可移动温度计，且两个温度计测温范围有部分重叠，组合形成一个宽温度检测范围，通过高低温两个可移动温度计的移动实现高低温宽范围的温度检测；检测时根据所检测的温度选择合适的温度计，将合适的温度计移动到电磁加热炉的测温口，进行温度检测。本发明采取移动式双温度计的方式实现超范围的高低温温度检测，有效解决了目前单独温度计不能满足电磁加热炉测温的问题，具有实现方式简单，检测温度效果好，完全可以满足电磁加热炉测温的需求。CN110440928ACN110440928A权利要求书1/2页1.一种电磁感应加热设备测温方法，其特征在于：在电磁感应加热设备的顶部或侧面设置两个可移动温度计，一个高温温度计，一个低温温度计，两个温度计为可移动温度计，且两个温度计测温范围有部分重叠，组合形成一个宽温度检测范围，通过高低温两个可移动温度计的移动实现高低温宽范围的温度检测；进行温度检测时，根据所检测的温度选择合适的温度计，将合适的温度计移动到电磁加热炉内的测温口，进行温度检测。2.如权利要求1所述的电磁感应加热设备测温方法，其特征在于：所述的两个可移动温度计合在一起安装在电磁加热炉的炉顶或侧面，根据所检测的温度范围，选择合适的温度计，并通过移动装置移动到电磁加热炉测温口处，进行温度的检测。3.如权利要求2所述的电磁感应加热设备测温方法，其特征在于：所述的两个可移动温度计合在一起安装在电磁加热炉的炉顶或侧面是在电磁加热炉的炉顶或侧面上安装一个支架座，在支架座上安装移动支架，在移动支架上安装分别安装高温温度计和低温温度计；根据需要检测的温度范围选择不同的温度计，通过移动支架在支架座上的移动，将所选择的温度计移动到炉顶或侧面的测温口，将温度计对准或插入测温口，进行高温或低温的温度检测。4.如权利要求3所述的电磁感应加热设备测温方法，其特征在于：所述的通过移动支架在支架座上的移动是将移动支架通过驱动装置带动，在支架座上进行移动；所述的移动包括直线移动和旋转移动。5.如权利要求4所述的电磁感应加热设备测温方法，其特征在于：所述的直线移动是将移动支架安装在支架座的直线导轨上，通过驱动机构带动移动支架往返直线移动，且在直线移动过程中高温温度计和低温温度计都能通过设置在电磁加热炉顶或侧面的测温口，根据需要选定合适的温度计停留在测温口轴线的上方或外侧，进行温度测量。6.如权利要求4所述的电磁感应加热设备测温方法，其特征在于：所述的旋转移动为采用旋转移动支架，旋转移动支架的转臂通过驱动机构安装在支架座上，并能在电磁炉顶部的测温口上方水平进行摆动移动，两个可移动温度计按照摆动的轴心弧线型排列，并保证两个可移动温度计的垂直中心在摆动转动的过程中都能经过电磁炉炉顶的测温口中心；在进行温度检测时，选择好所确定的温度计，将所选择的温度计，通过旋转移动支架的转臂的摆动转到电磁炉炉顶的测温口上方，再利用所选择的温度计通过测温口内，进行电磁炉的温度检测。7.如权利要求3所述的电磁感应加热设备测温方法，其特征在于：所述的进行高温或低温的温度检测包括采用红外探头在测温口上对炉内进行检测，以及利用热电偶，从测温口伸入炉内，进行温度检测；所述的驱动机构包括直线移动驱动机构或旋转移动驱动机构；驱动方式包括气动驱动、电磁驱动或手动驱动方式的任意一种。8.一种电磁感应加热设备测温装置，包括测温温度计，测温温度计安装在电磁加热炉的顶部或侧面，其特征在于，所述的测温温度计为两个，一个高温温度计，一个低温温度计，两个温度计为可移动温度计，且两个温度计测温范围有部分重叠，高温温度计和低温温度计组合安装在一起安装在电磁加热炉炉顶或炉体的侧面，组合形成一个宽温度检测范围的双组合温度计。9.如权利要求8所述的电磁感应加热设备测温装置，其特征在于：所述的高温温度计和低温温度计组合安装在一起是高温温度计和低温温度计同时安装在一个可
