内容提供者
一种低成本磷酸铁锂的制备方法.pdf
2023-06-16
10金币
1.6MB
15页
桂香****盟主
实名认证
内容提供者

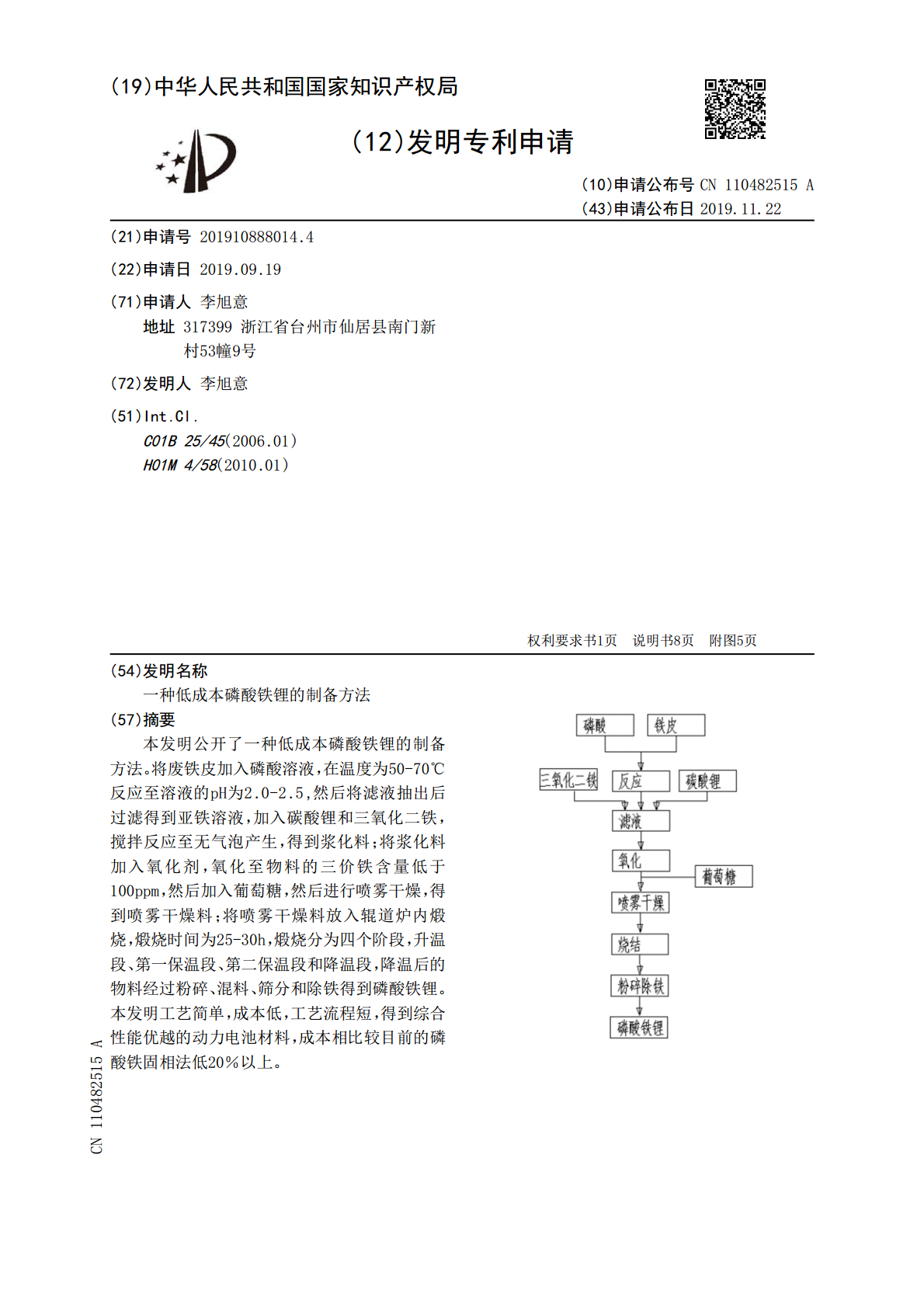

1/10

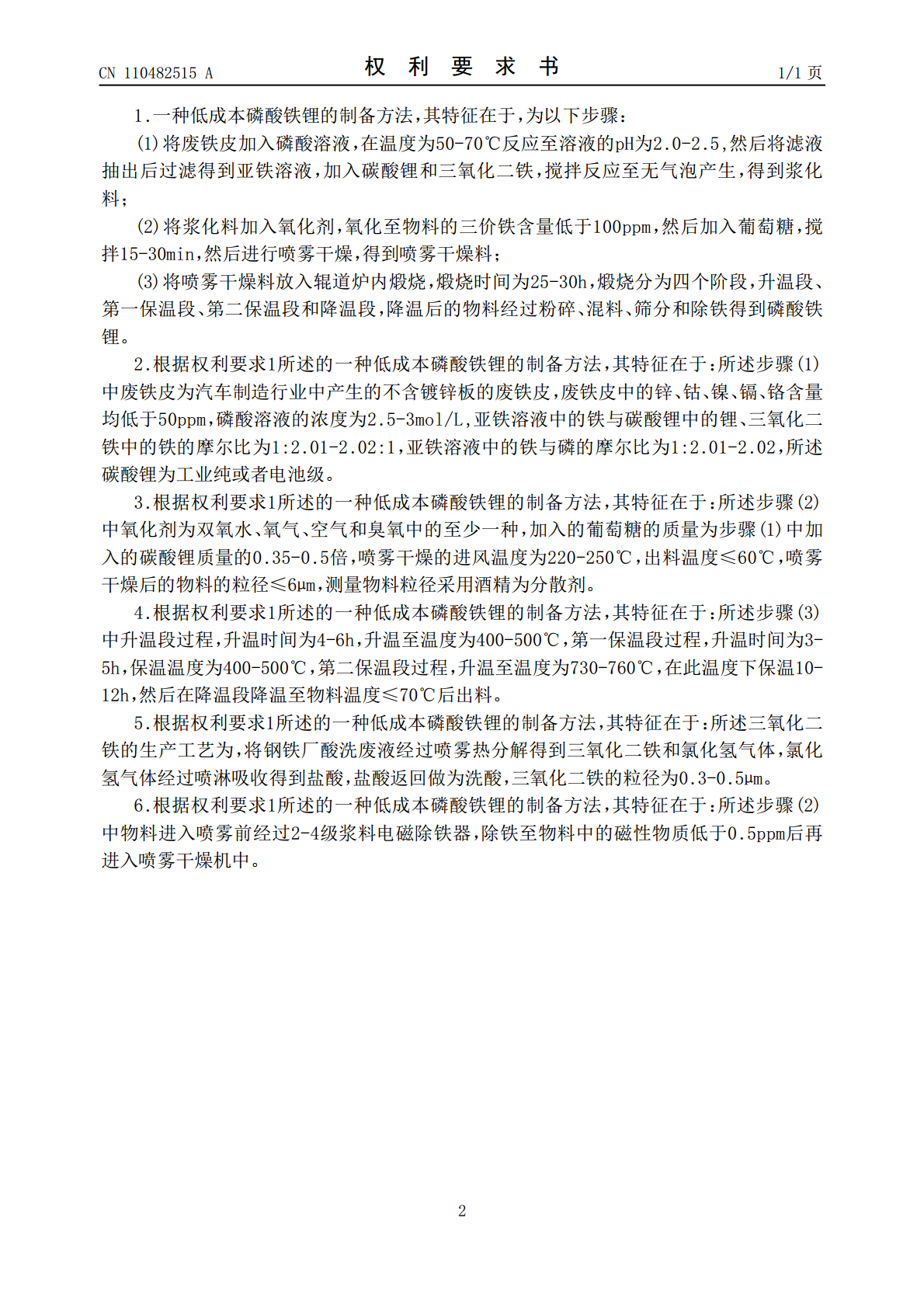

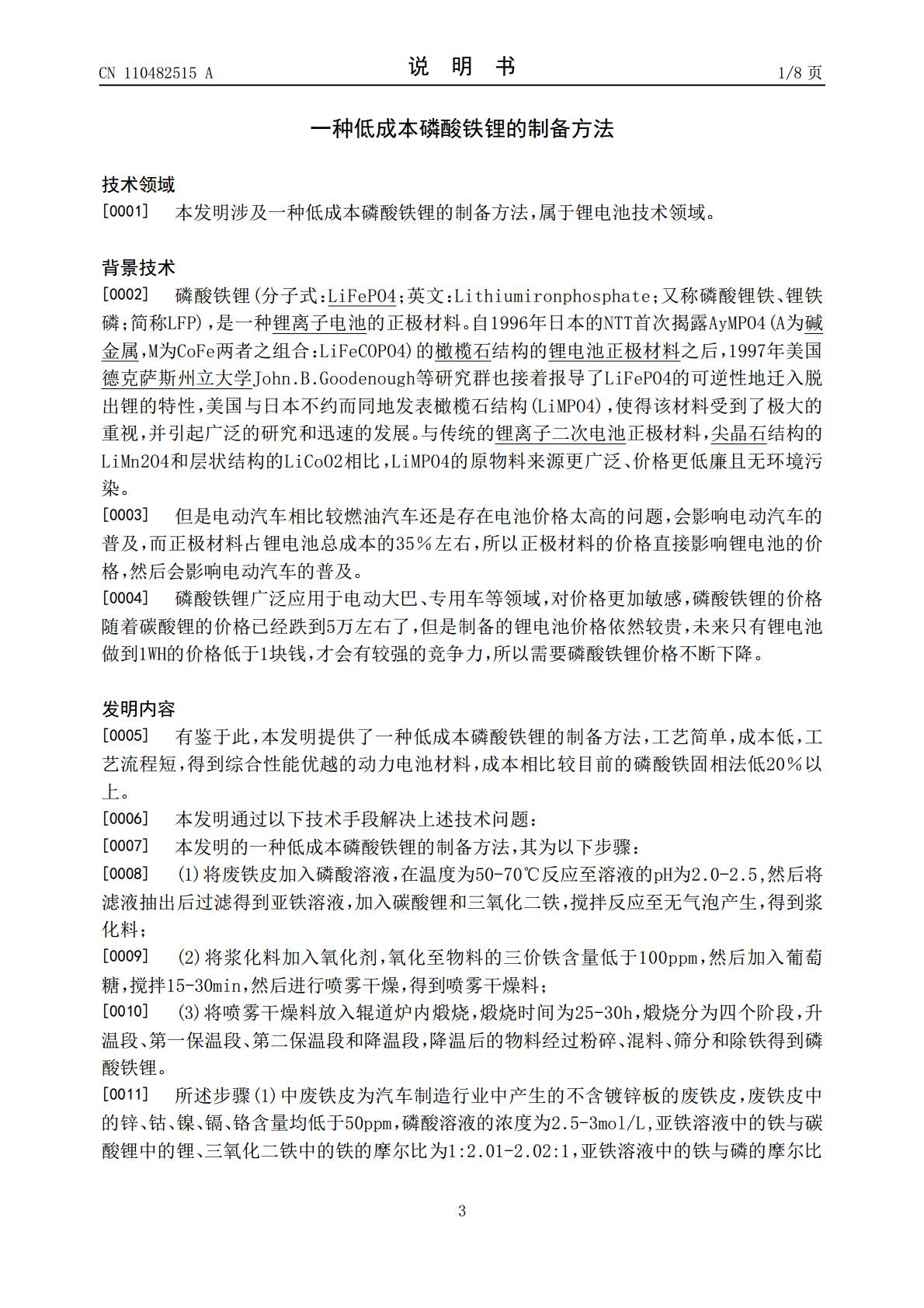

2/10

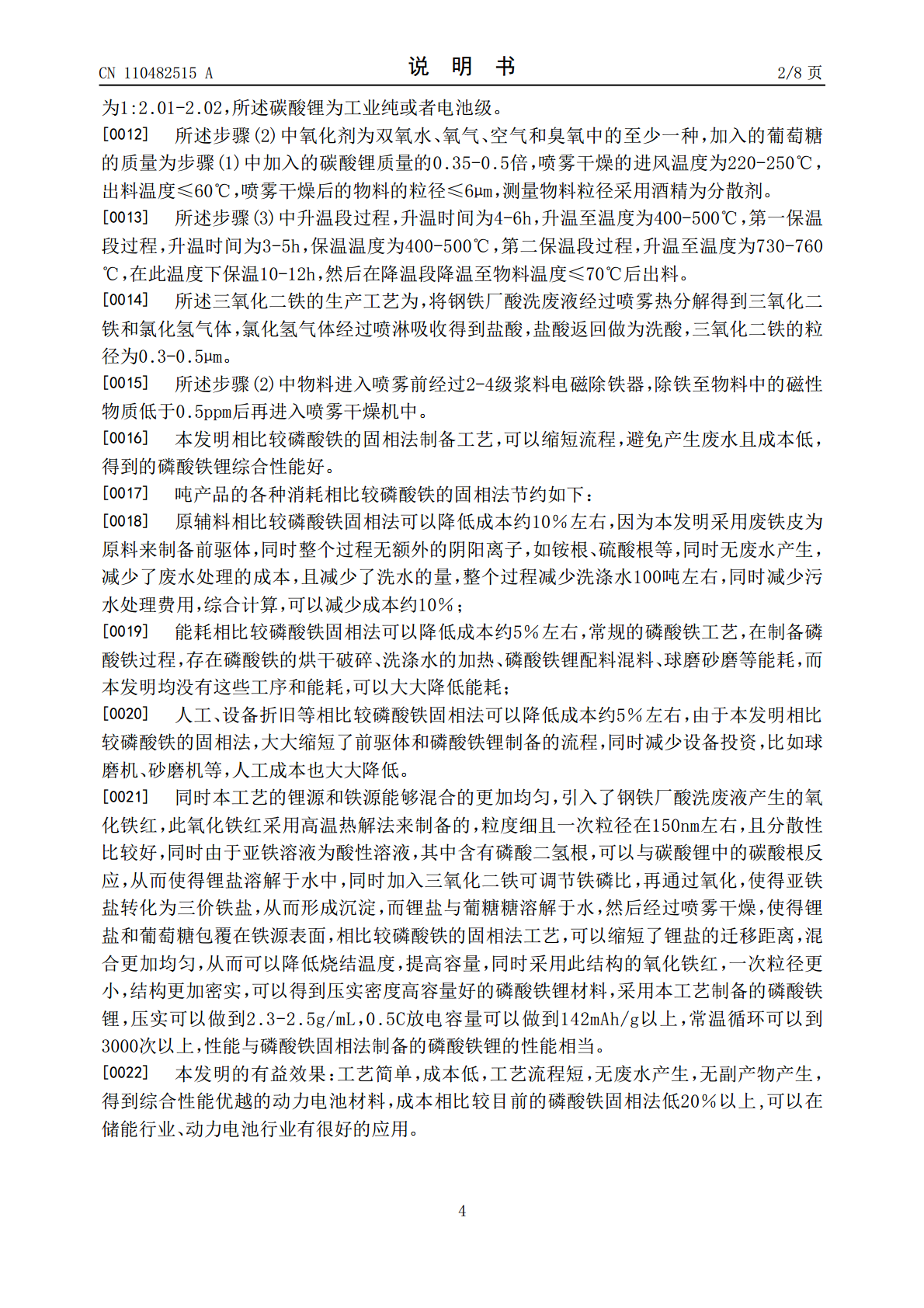

3/10
4/10

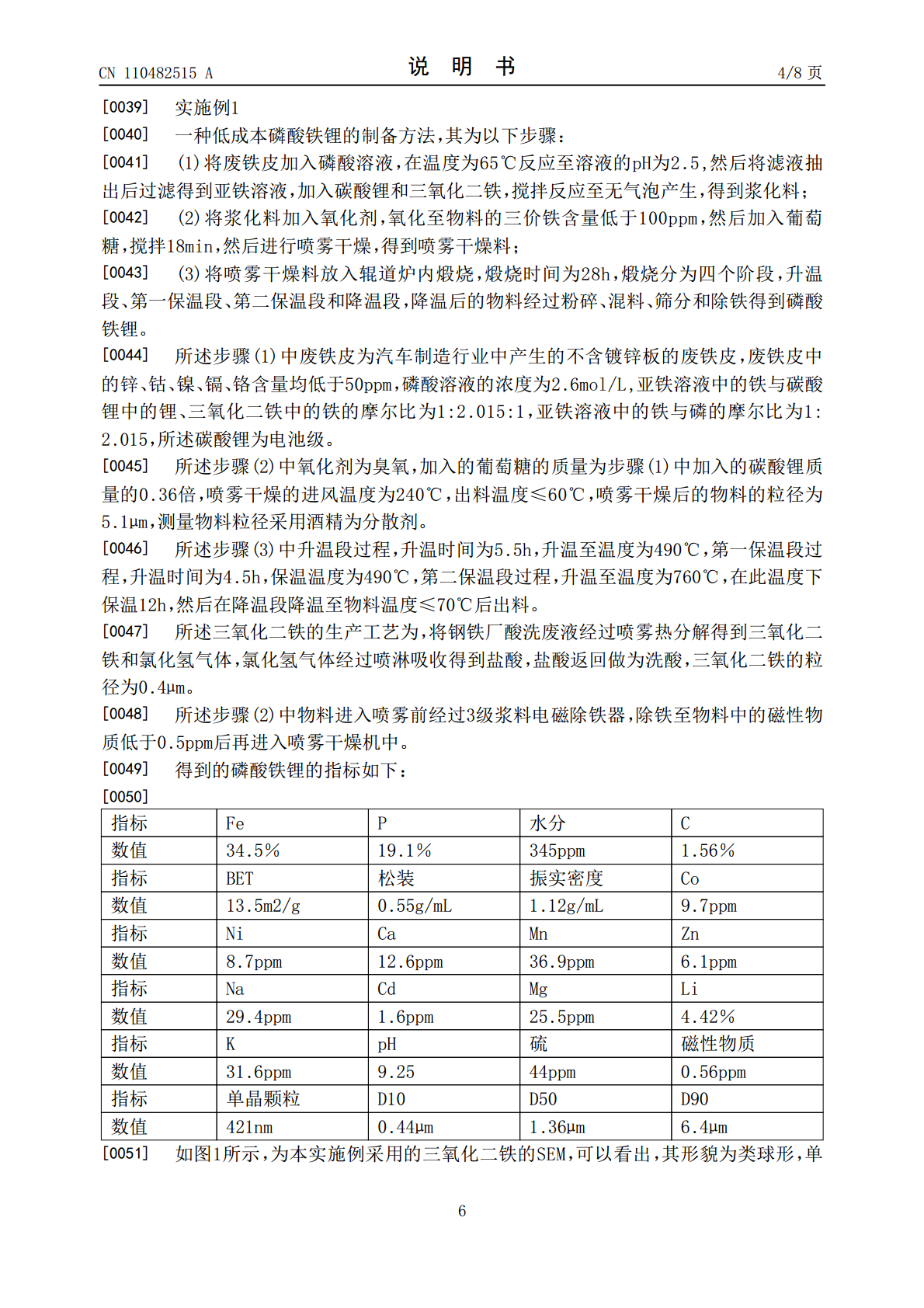

5/10

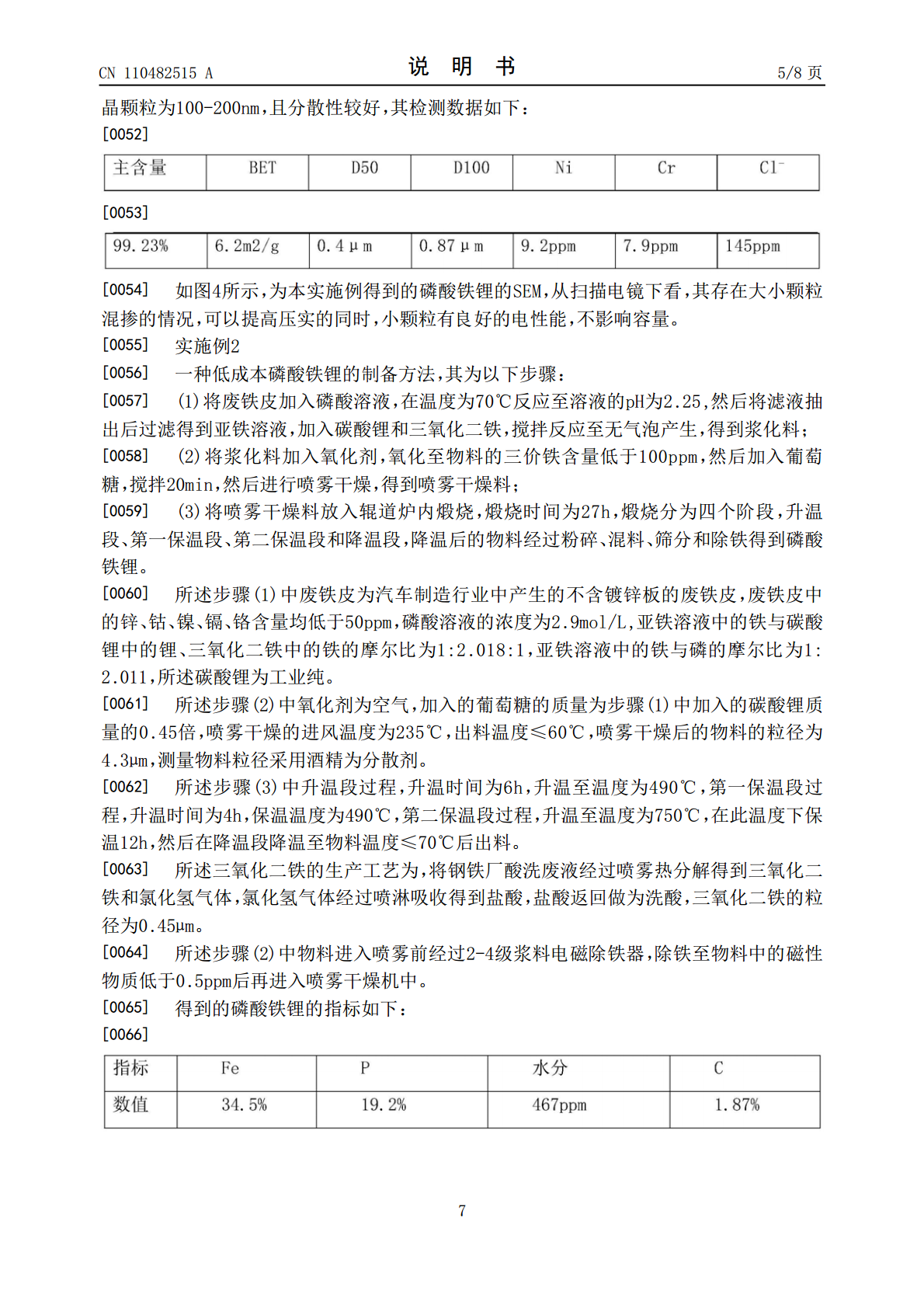

6/10
7/10

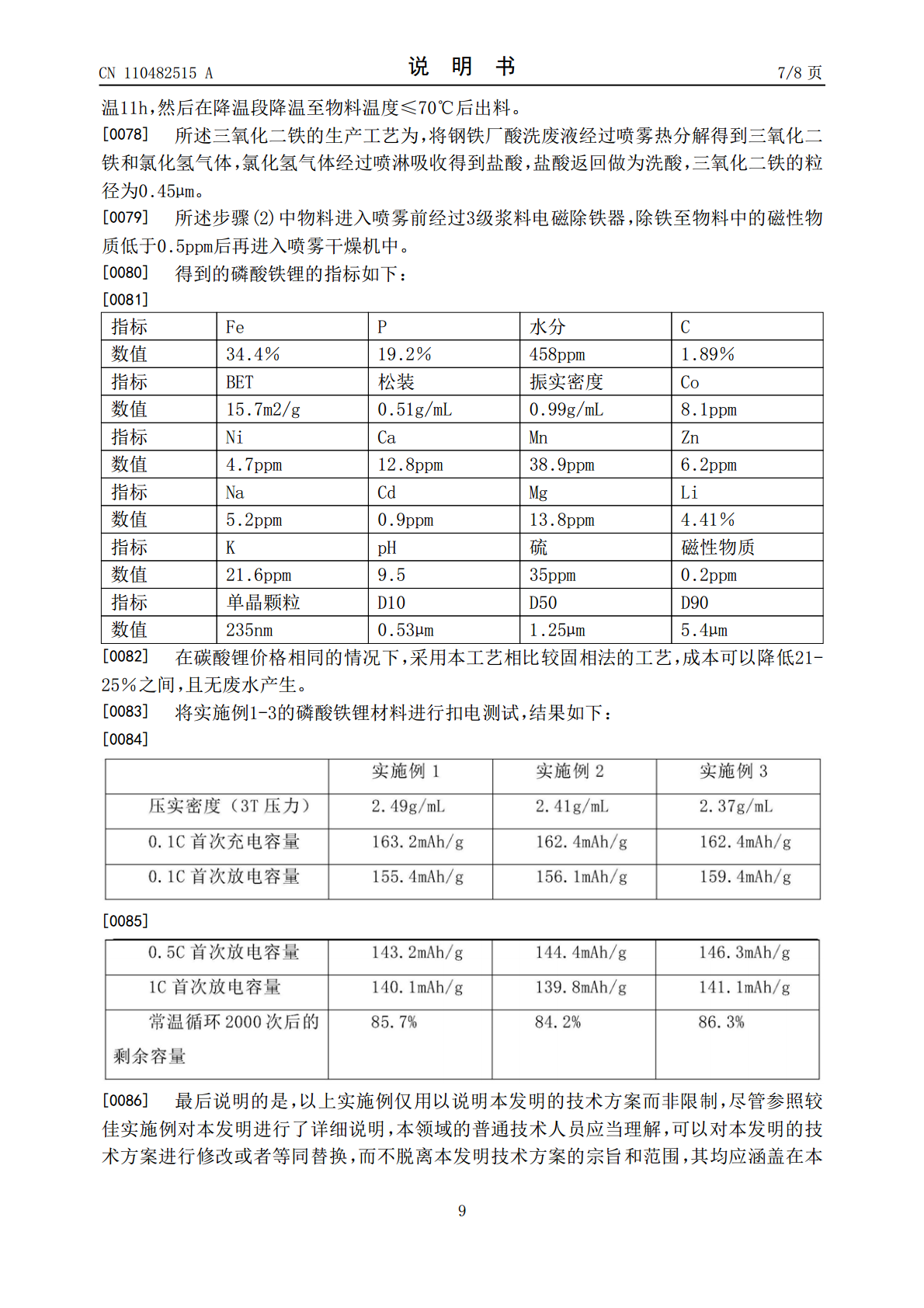

8/10
9/10
10/10
亲，该文档总共15页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料

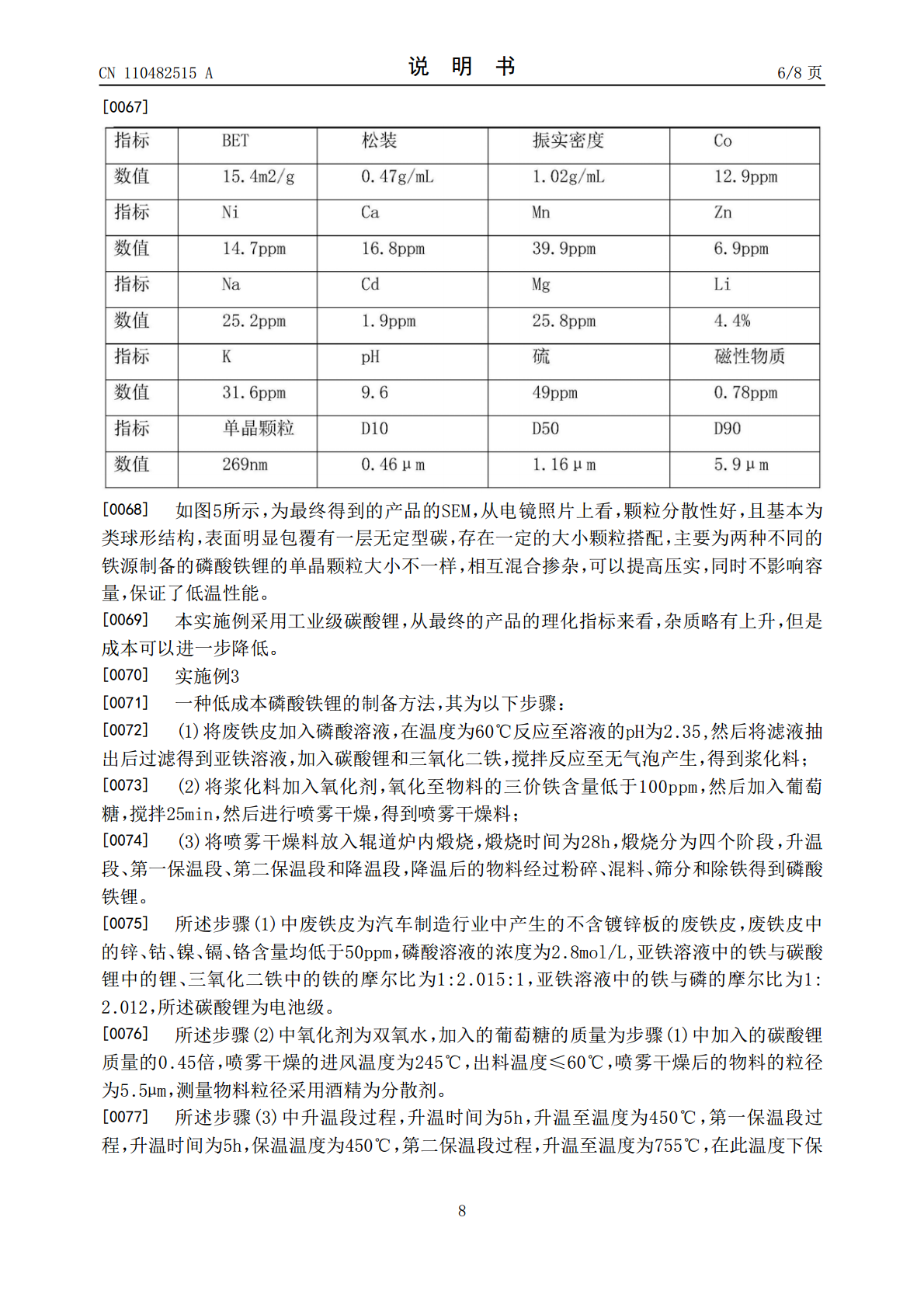

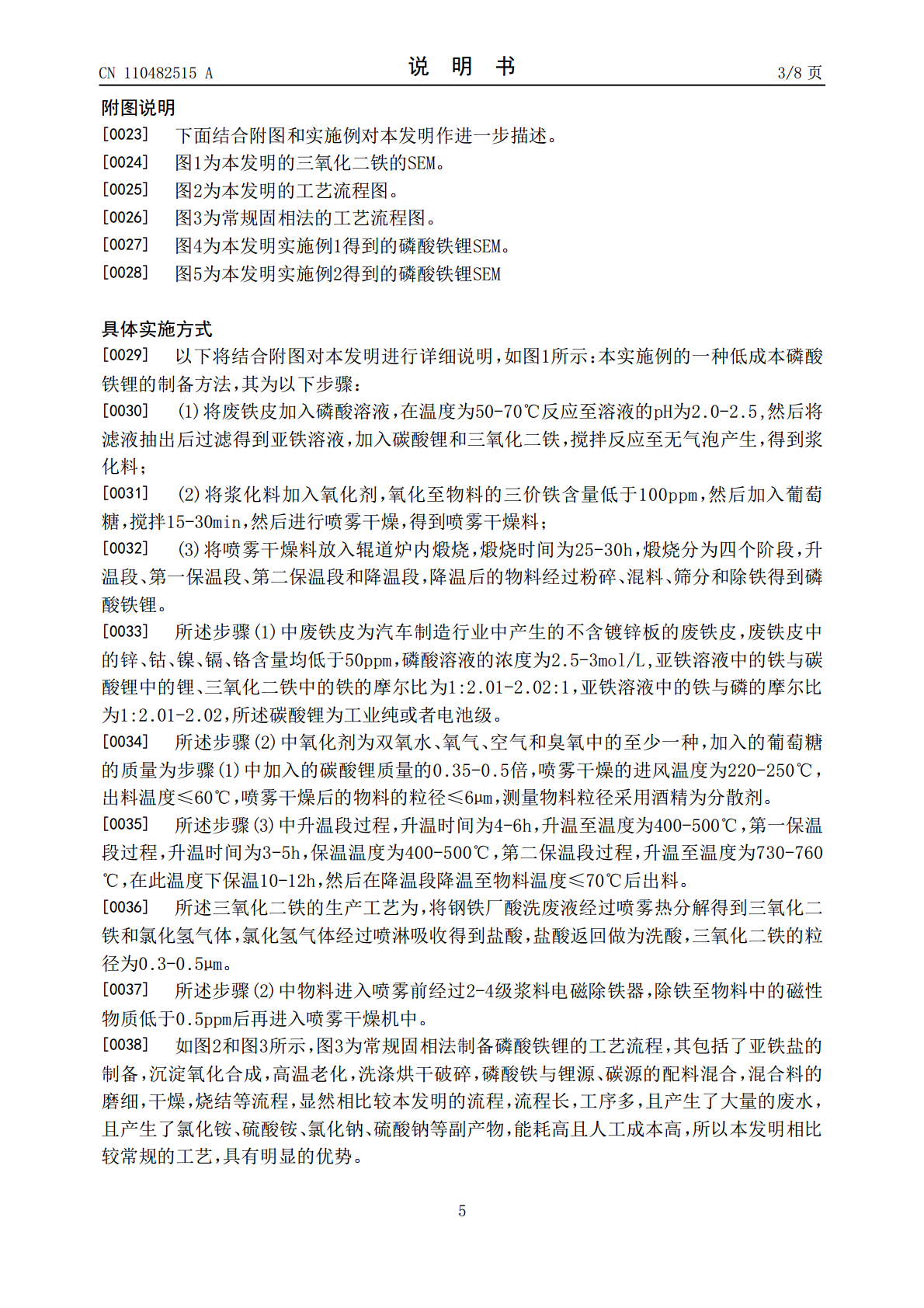

一种低成本磷酸铁锂的制备方法.pdf
本发明公开了一种低成本磷酸铁锂的制备方法。将废铁皮加入磷酸溶液，在温度为50‑70℃反应至溶液的pH为2.0‑2.5,然后将滤液抽出后过滤得到亚铁溶液，加入碳酸锂和三氧化二铁，搅拌反应至无气泡产生，得到浆化料；将浆化料加入氧化剂，氧化至物料的三价铁含量低于100ppm，然后加入葡萄糖，然后进行喷雾干燥，得到喷雾干燥料；将喷雾干燥料放入辊道炉内煅烧，煅烧时间为25‑30h，煅烧分为四个阶段，升温段、第一保温段、第二保温段和降温段，降温后的物料经过粉碎、混料、筛分和除铁得到磷酸铁锂。本发明工艺简单，成本低，工
2023-06-16
10
1.6MB
一种低成本磷酸铁锰锂的制备方法.pdf
本发明公开了一种低成本磷酸铁锰锂的制备方法。将醋酸亚铁溶液、高锰酸锂溶液、碳酸锂浆料、氢氧化锂溶液在合成釜内进行合成反应，得到锰铁沉淀物浆料；将锰铁沉淀物浆料加入磷酸铵、碳源、钛钒沉淀物，然后加水浆化，然后研磨，研磨至粒径为0.2‑0.3μm；将研磨好的浆料进行喷雾干燥，制得球形颗粒的物料；将物料放入烧结炉在惰性气体氛围保护下烧结，得到烧结料；经过气流粉碎、分级、筛分除铁包装，制得得到碳包覆的磷酸铁锰锂材料。本发明可以制备高倍率材料的磷酸铁锰锂，且整个过程的加工成本低于1.5万，整个磷酸铁锰锂的成本比常规
2023-06-15
10
1MB
一种低成本高性能磷酸铁锂的制备方法.pdf
本发明涉及一种低成本高性能磷酸铁锂的制备方法，首先将铁源预先高能粉碎及纳米化，然后按照摩尔比（1.01～1.03）：1:1称取锂源、铁源、磷源，掺入摩尔占比（0.01～0.02）的钛源或镁源，再加入质量分数（4～10）%的碳源，高能粉碎及充分混合；再将混合后的材料压片造粒，得到片状前驱体；然后将前驱体放入窑炉中烧结，惰性气体氛围保护下，控制升温在0.5～4H内升至730℃，后730℃下保温煅烧0.5～4H，后随炉冷却至室温，得到碳包覆的磷酸铁锂材料；最后将制得的磷酸铁锂先破碎，后经粉碎、筛分、除铁得到颗
2023-06-16
10
289KB
一种低成本磷酸铁锂材料、其制备方法及用途.pdf
本发明公开了一种低成本磷酸铁锂材料、其制备方法及用途。本发明的方法包括：1)将锂源、铁源、磷源和任选的掺杂元素源混合得物料，加入碳源和溶剂进行研磨，干燥得前驱体；2)在加入助剂的条件下对前驱体进行粉碎；3)对粉碎得到的物料进行压块；4)将压块后的物料置于反应炉中，于惰性气氛下升温并恒温焙烧，破碎得磷酸铁锂材料。采用本发明的方法制备磷酸铁锂，不仅制造成本显著下降，设备产能明显提升，而且采用其作为正极活性材料制成的电池的电化学性能优异，1C的放电容量在140.2mAh/g以上，循环至循环容量比前三周容量的平均
2023-06-18
10
1.2MB
一种低成本磷酸铁锂复合材料的制备方法.pdf
本发明公开了一种低成本磷酸铁锂复合材料的制备方法，是将锂源、磷源、铁源、锰源添加到有机碳源混合后，进行钛掺杂和碳包覆，之后在微波加热合成掺杂有锰酸锂的磷酸铁锂复合材料前驱体，再采用气体表面改性降低其复合材料的活性点，提高其材料的首次效率。本发明其制备出的磷酸铁锂复合材料，由于采用微波加热降低能耗、提高效率，碳源为沥青类材料具有成本低、来源广泛等优点，同时掺杂有低成本的锰酸锂一方面提高电池的电压平台提高能量密度，另一方面，成本较低的锰酸锂会降低材料的成本。
2023-12-03
10
349KB
