一种火电机组主气温的控制方法.pdf

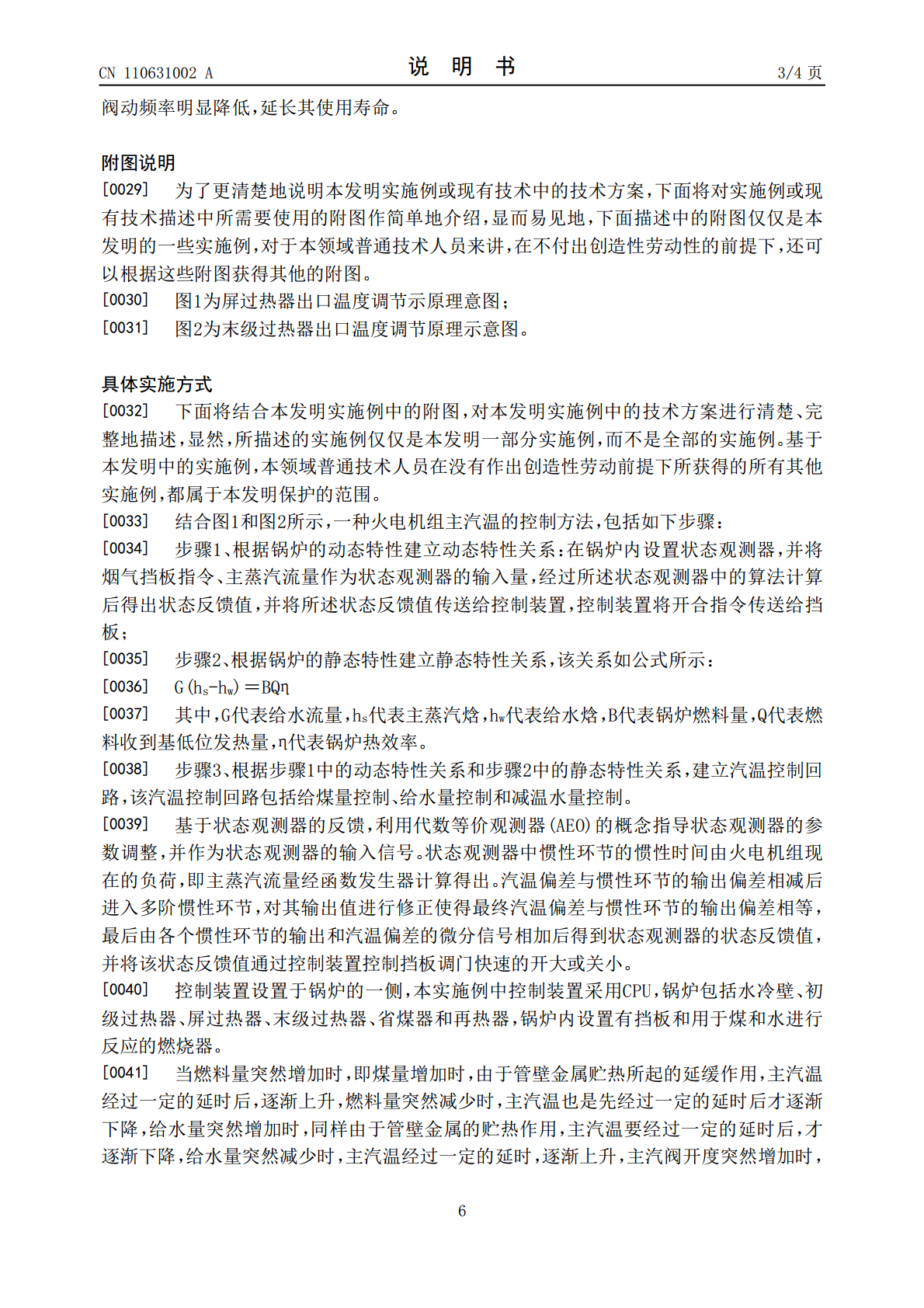

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110631002A(43)申请公布日2019.12.31(21)申请号201910945272.1(22)申请日2019.09.30(71)申请人大唐郓城发电有限公司地址274700山东省菏泽市郓城县东溪路星河国际办公大楼14楼(72)发明人张凯王开晶杨腾(74)专利代理机构苏州国卓知识产权代理有限公司32331代理人薛芳芳(51)Int.Cl.F22G5/02(2006.01)F23N1/08(2006.01)权利要求书2页说明书4页附图1页(54)发明名称一种火电机组主气温的控制方法(57)摘要本发明提出了一种火电机组主汽温的控制方法，包括如下步骤：步骤1、根据锅炉的动态特性建立动态特性关系：在锅炉内设置状态观测器，并将烟气挡板指令、主蒸汽流量作为状态观测器的输入量，经过所述状态观测器中的算法计算后得出状态反馈值，并将所述状态反馈值传送给控制装置，控制装置将开合指令传送给挡板；步骤2、根据锅炉的静态特性建立静态特性关系，该关系如公式所示：G(hs-hw)＝BQη；步骤3、根据步骤1中的动态特性关系和步骤2中的静态特性关系，建立汽温控制回路，该汽温控制回路包括给煤量控制、给水量控制和减温水量控制，借此，本发明具有提高主汽温控制效果的优点。CN110631002ACN110631002A权利要求书1/2页1.一种火电机组主汽温的控制方法，其特征在于，包括如下步骤：步骤1、根据锅炉的动态特性建立动态特性关系：在锅炉内设置状态观测器，并将烟气挡板指令、主蒸汽流量作为状态观测器的输入量，经过所述状态观测器中的算法计算后得出状态反馈值，并将所述状态反馈值传送给控制装置，控制装置将开合指令传送给挡板；步骤2、根据锅炉的静态特性建立静态特性关系，该关系如公式所示：G(hs-hw)＝BQη其中，G代表给水流量，hs代表主蒸汽焓，hw代表给水焓，B代表锅炉燃料量，Q代表燃料收到基低位发热量，η代表锅炉热效率；步骤3、根据步骤1中的动态特性关系和步骤2中的静态特性关系，建立汽温控制回路，该汽温控制回路包括给煤量控制、给水量控制和减温水量控制。2.根据权利要求1所述的一种火电机组主气温的控制方法，其特征在于，所述控制装置设置于锅炉的一侧，锅炉包括水冷壁、初级过热器、屏过热器、末级过热器、省煤器和再热器，锅炉内设置有挡板和用于煤和水进行反应的燃烧器。3.根据权利要求2所述的一种火电机组主气温的控制方法，其特征在于，所述汽温回路包括根据锅炉的负荷指令以及当前的挡板开度，并氧量校正后总风量进行交叉限幅，确定给煤量，并根据锅炉的负荷指令以及当前的挡板开度和中间点温度设定值，确定给水量以致达到中间点温度设定值后暂停给水。4.根据权利要求3所述的一种火电机组主气温的控制方法，其特征在于，所述确定给煤量包括通过状态观测器确定给煤的过程，根据给煤的过程实时反馈给控制装置校正最终的给煤量，以及确定给水量包括通过状态观测器确定给水的过程，并根据省煤器入口的给水流量实时反馈给控制装置校正最终的给水量。5.根据权利要求2所述的一种火电机组主气温的控制方法，其特征在于，所述减温水量控制，包括根据锅炉的负荷指令对末级过热器出口温度进行设定，以及根据总给水量和负荷指令进行燃水比偏差校正后先对减温水阀进行控制，并通过状态观测器确定末级过热器温度控制过程，最后达到末级过热器出口温度设定值，减温水阀包括一级减温水阀和二级减温水阀。6.根据权利要求5所述的一种火电机组主气温的控制方法，其特征在于，所述给水量和负荷指令进行燃水比偏差校正后先对减温水阀进行控制包括对一级减温水阀进行进行控制，通过状态观测器确定屏过热器入口温度过程，并根据屏过热器入口温度反馈给控制装置修正一级减温水阀的温度控制。7.根据权利要求6所述的一种火电机组主气温的控制方法，其特征在于，所述对一级减温水阀的反馈修正参数满足如下公式：k＝dx/dw其中dx表示一级减温水阀的阀门变化，dw表示减温水的变化。8.根据权利要求5所述的一种火电机组主气温的控制方法，其特征在于，所述给水量和负荷指令进行燃水比偏差校正后先对减温水阀进行控制包括对二级减温水阀进行进行控制，通过状态观测器确定末级过热器入口温度过程，并根据末级过热器入口温度反馈修正二级减温水阀的温度控制。9.根据权利要求6所述的一种火电机组主气温的控制方法，其特征在于，所述对二级减2CN110631002A权利要求书2/2页温水阀的反馈修正参数满足如下公式：k＝dx/dw其中dx表示二级减温水阀的阀门变化，dw表示减温水的变化。3CN110631002A说明书1/4页一种火电机组主气温的控制方法技术领域[0001]本发明属于火力发电技术领域，特别涉及一种火电机组主气温的控制方法。背景技术[
