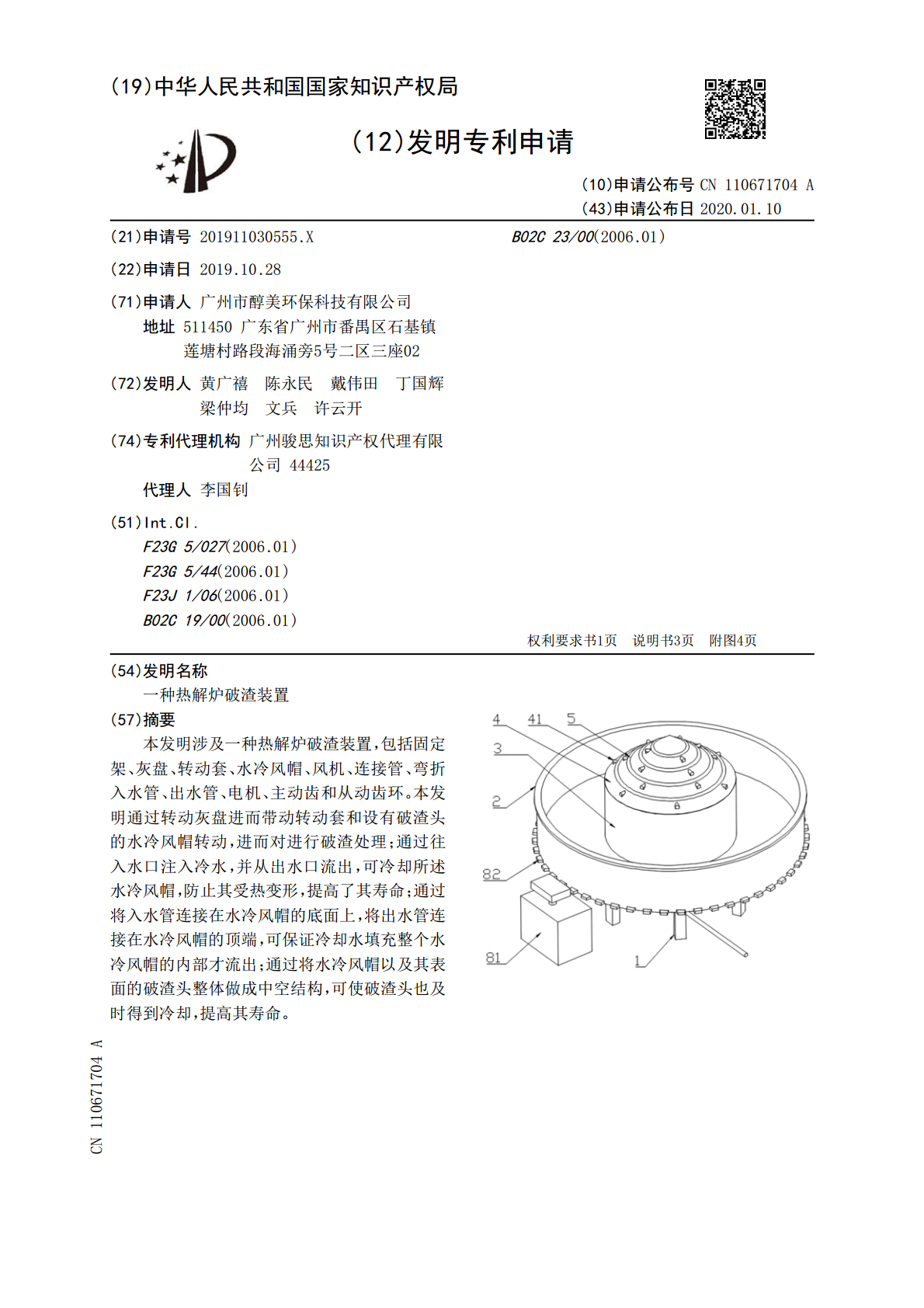

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110671704A(43)申请公布日2020.01.10(21)申请号201911030555.XB02C23/00(2006.01)(22)申请日2019.10.28(71)申请人广州市醇美环保科技有限公司地址511450广东省广州市番禺区石基镇莲塘村路段海涌旁5号二区三座02(72)发明人黄广禧陈永民戴伟田丁国辉梁仲均文兵许云开(74)专利代理机构广州骏思知识产权代理有限公司44425代理人李国钊(51)Int.Cl.F23G5/027(2006.01)F23G5/44(2006.01)F23J1/06(2006.01)B02C19/00(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种热解炉破渣装置(57)摘要本发明涉及一种热解炉破渣装置，包括固定架、灰盘、转动套、水冷风帽、风机、连接管、弯折入水管、出水管、电机、主动齿和从动齿环。本发明通过转动灰盘进而带动转动套和设有破渣头的水冷风帽转动，进而对进行破渣处理；通过往入水口注入冷水，并从出水口流出，可冷却所述水冷风帽，防止其受热变形，提高了其寿命；通过将入水管连接在水冷风帽的底面上，将出水管连接在水冷风帽的顶端，可保证冷却水填充整个水冷风帽的内部才流出；通过将水冷风帽以及其表面的破渣头整体做成中空结构，可使破渣头也及时得到冷却，提高其寿命。CN110671704ACN110671704A权利要求书1/1页1.一种热解炉破渣装置，其特征在于：包括固定架；灰盘，所述灰盘以可转动方式设置在所述固定架上；转动套，所述转动套同轴设置在所述灰盘的内底面上，且所述灰盘的内底面上设有与所述转动套中空位置对应的通孔；水冷风帽，所述水冷风帽设置在转动套的上方；该水冷风帽成锥形盖状，其外表面绕其周向设有若干破渣头；且所述水冷风帽整体为中空结构，其底面上设有入水口，其内表面的顶端设有出水口。2.根据权利要求1所述的热解炉破渣装置，其特征在于：还包括风机，所述风机固定设置在所述转动套的内侧面上；所述水冷风帽的外表面上均匀地嵌设有若干空心环，所述各空心环均水平设置，且各空心环的表面上均匀地设有若干出气孔；所述风机通过若干风管穿过水冷风帽并与对应的空心环连接。3.根据权利要求2所述的热解炉破渣装置，其特征在于：所述空心环的表面包括一斜面和一下底面，所述下底面设置在所述斜面的下方；所述斜面自上往下向外延伸，并沿垂直方向覆盖所述下底面；所述出气孔均设置在对应的下底面上。4.根据权利要求3所述的热解炉破渣装置，其特征在于：所述破渣头自上往下按若干层分布在所述水冷风帽的外表面上，每层破渣头与各空心环交替设置，且每层破渣头的数量自上往下逐渐增多。5.根据权利要求1所述的热解炉破渣装置，其特征在于：还包括连接管，所述连接管固定设置在所述转动套的下方，并与所述转动套同轴设置；所述连接管的顶面和侧面分别设有连接端，其侧面的连接端与一水泵通过管道连接；弯折入水管，所述弯折入水管的上部与所述入水口连接，其下部与所述连接管同轴设置，并与所述连接管的顶面的连接端转动连接；出水管，所述出水管的上端与所述出水口连接，其下端穿过所述转动套，并将出水口的的水导流到所述灰盘内。6.根据权利要求1～5任意一项所述的热解炉破渣装置，其特征在于：所述固定架的顶面设有环形导轨；所述灰盘的底面上绕其轴线方向设有若干滑轮；所述灰盘通过滑轮与固定架的环形导轨可转动连接。7.根据权利要求6所述的热解炉破渣装置，其特征在于：还包括电机、主动齿和从动齿环；所述主动齿与电机的输出轴连接；所述从动齿环同轴设置在所述灰盘的底面边缘上；所述主动齿与所述从动齿环啮合配合。2CN110671704A说明书1/3页一种热解炉破渣装置技术领域[0001]本发明涉及垃圾焚烧技术领域，特别是涉及一种热解炉破渣装置。背景技术[0002]目前处理生活垃圾的方法主要采用填埋、焚烧、裂解、热解等方法；比较常见的是通过热解的方法进行垃圾处理，该方法通过热解炉处理垃圾，并可将有害物质有效转换成无毒无害的化合物，避免了环境污染。[0003]热解炉一般会在其底部设有破渣机，对经过热解的垃圾炉渣进行破碎，由于破渣机直接与高温垃圾炉渣接触，导致其破渣面容易发生受热形变，需经常更换，维护成本极高；同时，垃圾炉渣的热量还使破渣机整体的温度升高，影响设备的使用寿命，因此需提供一种耐高温，稳定性高的热解炉破渣装置。发明内容[0004]基于此，本发明的目的在于克服现有技术中的缺点和不足，提供一种热解炉破渣装置。[0005]一种热解炉破渣装置，包括固定架、灰盘、转动套和水冷风帽；所述灰盘以可转动方式设置在所述固定架上；所述转动套同轴设置在所述灰盘的内底面上，且所述灰盘的内底面上设有与所述转动套中空位置对应的
