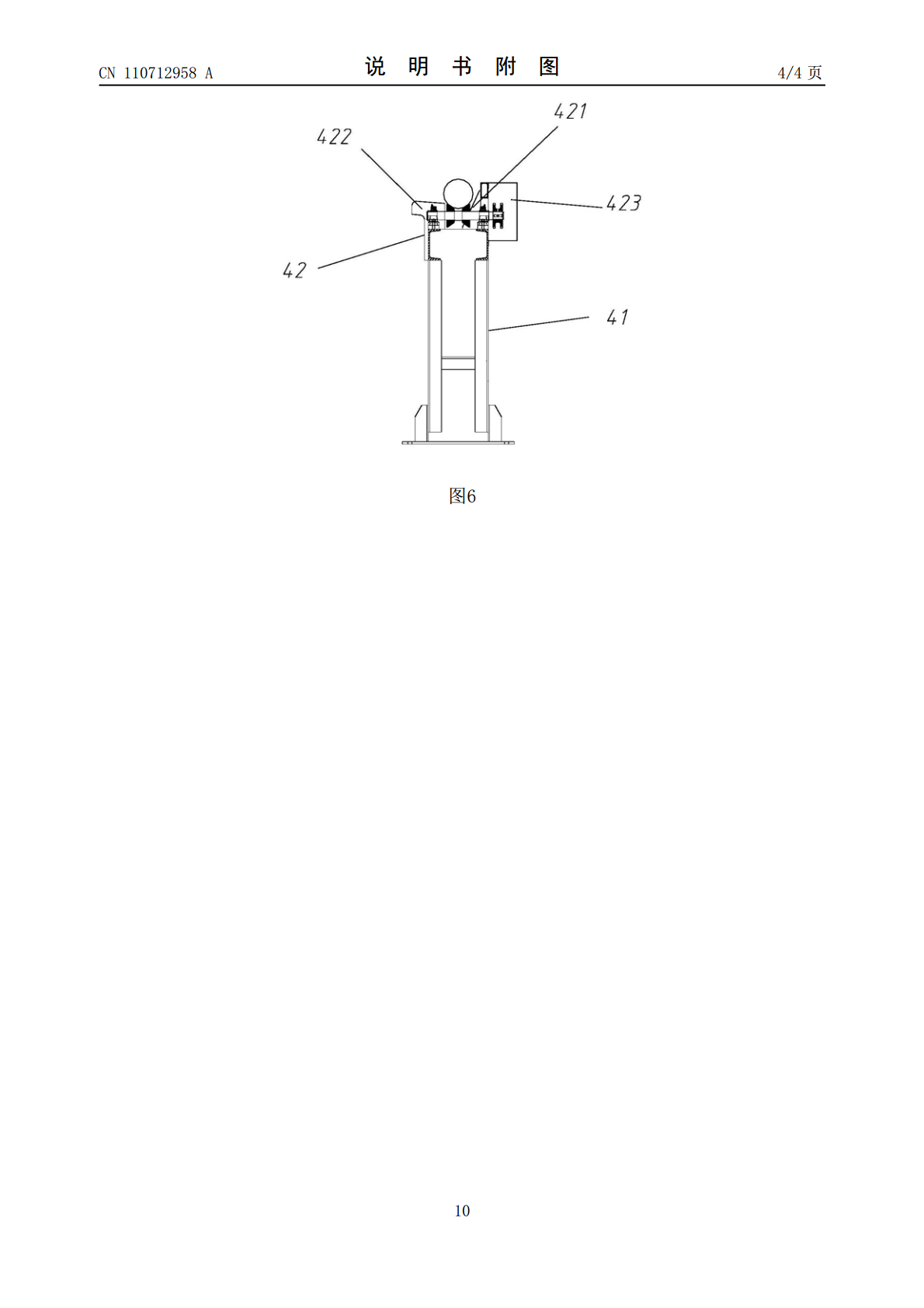

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110712958A(43)申请公布日2020.01.21(21)申请号201911015214.5(22)申请日2019.10.24(71)申请人肇庆科达机械制造有限公司地址526000广东省肇庆市广宁县石涧镇工业园大塘园(72)发明人王远强李剑金王远冲(74)专利代理机构北京劲创知识产权代理事务所(普通合伙)11589代理人王志敏(51)Int.Cl.B65G47/08(2006.01)F27D3/00(2006.01)权利要求书1页说明书4页附图4页(54)发明名称一种铝棒加热炉上棒装置(57)摘要本发明公开一种铝棒加热炉上棒装置，包括储棒架、挡棒机构、提升机构和送棒机构；所述提升机构由支架和安装在支架两侧的升降台组成，所述支架包括中立柱，位于中立柱两侧的侧立柱，安装在所述中立柱上端的上同步轴，以及安装在所述中立柱下端的下同步轴；通过提升机构配合挡棒极机构以及送棒机构，在运行时能够利用铝棒自重在倾斜的架体上翻滚渐进，挡棒机构确保每次只翻一支铝棒，铝棒滚落在预设的提升机构上，通过提升机构提高了安全性能，避免了用减速机容易造成的高处瞬间坠落，提高了安全性能和可靠性，并且当提升机构到达预设高度时，在翻棒挂钩的作用下，托架侧翻将铝棒倒进预设的传输台上，完成整个上棒程序。CN110712958ACN110712958A权利要求书1/1页1.一种铝棒加热炉上棒装置，包括储棒架，安装在所述储棒架下端一侧的挡棒机构，安装在所述储棒架靠近挡棒机构一侧的、用于输送铝棒的提升机构，以及安装在所述储棒架上方的、且与提升机构适配的送棒机构；其特征在于：所述提升机构由支架和安装在支架两侧的升降台组成，所述支架包括中立柱，位于中立柱两侧的、且通过横杆固定连接的侧立柱，安装在所述中立柱上端的、且两端延伸至侧立柱的上同步轴，以及安装在所述中立柱下端的、且两端延伸至侧立柱的下同步轴。2.如权利要求1所述的一种铝棒加热炉上棒装置，其特征在于：所述中立柱的内部下端通过螺钉安装固定有升降油缸，以及设置在所述升降油缸上端的、且与升降油缸通过螺钉固定的直齿条。3.如权利要求1所述的一种铝棒加热炉上棒装置，其特征在于：所述侧立柱内设置有与上同步轴和下同步轴啮合的链条，所述链条的两端分别与升降台固定。4.如权利要求1所述的一种铝棒加热炉上棒装置，其特征在于：所述上同步轴位于中立柱的部位设置有传动齿轮，所述上同步轴延伸至侧立柱的两端皆设置有上传动链轮，所述下同步轴延伸至侧立柱的两端皆设置有下传动链轮。5.如权利要求1所述的一种铝棒加热炉上棒装置，其特征在于：所述升降台包括安装在侧立柱上的滑行部，和所述滑行部焊接固定的承托部。6.如权利要求5所述的一种铝棒加热炉上棒装置，其特征在于：所述滑行部的内部设置有内侧滑轮，与内侧滑轮相对称的外侧滑轮；所述滑行部的上端设置有第一链条固定头，所述滑行部的下端设置有第二链条固定头。7.如权利要求5所述的一种铝棒加热炉上棒装置，其特征在于：所述承托部上铰接有呈V字形的托架。8.如权利要求1所述的一种铝棒加热炉上棒装置，其特征在于：所述储棒架包括朝向提升机构下方倾斜的架体，以及设置在所述架体下方的、且等距分布的支脚；所述架体在安装挡棒机构的部位上设置有铝棒托板，所述铝棒托板的两端贯穿架体，并设置有托板轴承座。9.如权利要求1所述的一种铝棒加热炉上棒装置，其特征在于：所述挡棒机构包括伸缩油缸，安装在所述伸缩油缸上的摆臂。10.如权利要求1所述的一种铝棒加热炉上棒装置，其特征在于：所述送棒机构包括送棒机架，固定安装在所述送棒机架上方的、用于输送铝棒的传输台，所述传输台的中间部位设置有向下凹陷的若干根滚动辊，所述传输台朝向提升机构的一侧延伸设置有翻转挂钩，所述传输台的另一侧设置有传动箱。2CN110712958A说明书1/4页一种铝棒加热炉上棒装置技术领域[0001]本发明具体涉及一种铝棒加热炉上棒装置。背景技术[0002]中国专利201220254508.0提供了一种铝棒输送装置，包括前部输送架，设在前部输送架后端侧的中转架，设在中转架侧部的后部输送架和设在后部输送架侧部的出料架，所述的前部输送架包括前部支架和设在前部支架上方的前导轮装置，所述的中转架包括中转支架和设在中转支架上方中心位置的旋转导轮装置，所述的旋转导轮装置通过一个旋转轴连接在中转支架上，所述的后部输送架包括后部支架和设在后部支架上方的后导轮装置。[0003]虽然该发明能够节省时间和人力，操作简单，提高了工作效率。但该铝棒输送装置结构复杂，且无法做到均匀输送、自动上棒、自动推棒的一体化作业，也无法与铝型材热挤压机连动使用，并且该专利中未提及采用何种装置作为上棒的动力，因此本领域技术人员结合该专利的机构设想
