一种自动控制运行的炭化炉.pdf

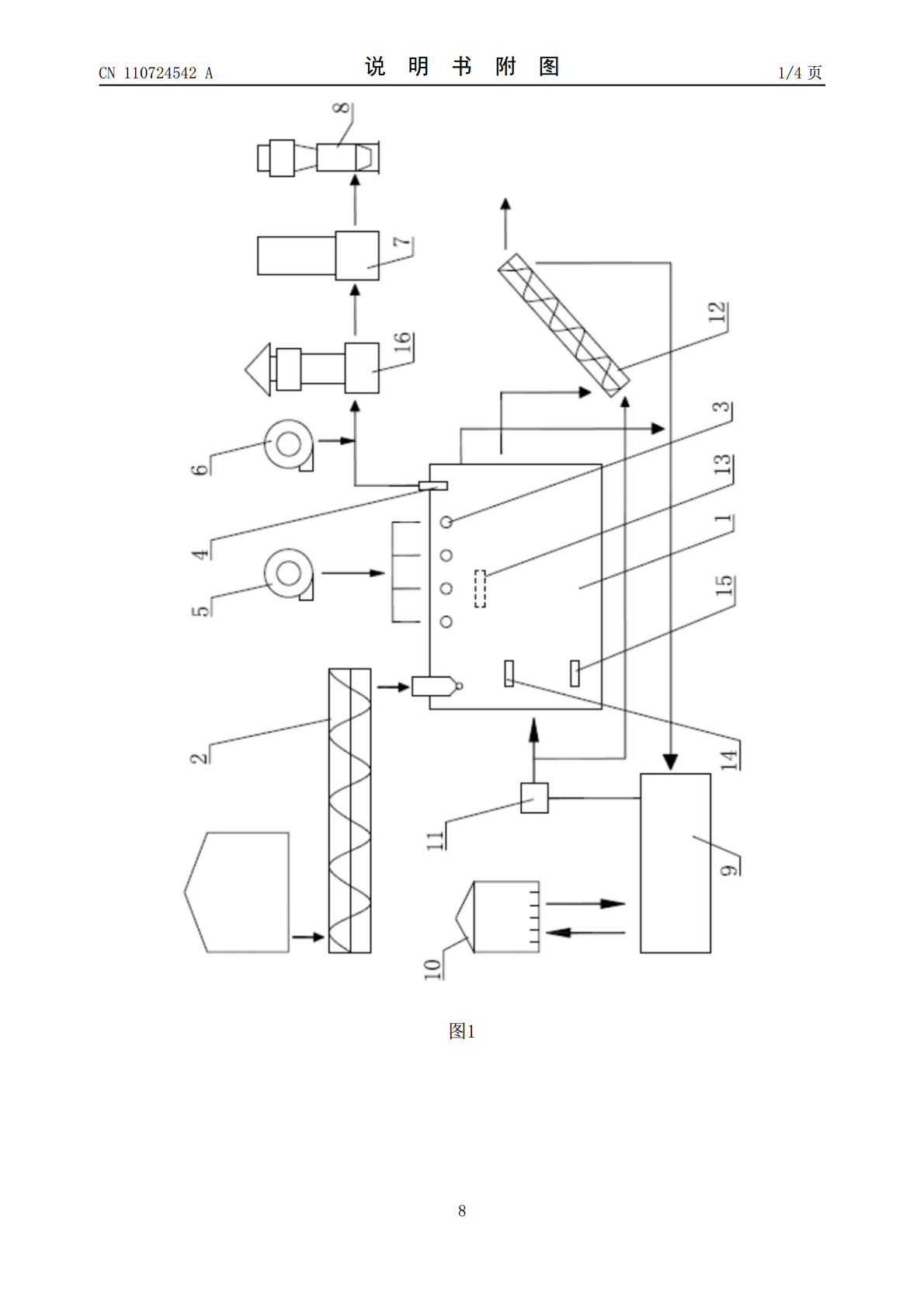

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110724542A(43)申请公布日2020.01.24(21)申请号201911152613.6(22)申请日2019.11.22(71)申请人山东十方环保能源股份有限公司地址250101山东省济南市高新区新泺大街888号10楼(72)发明人甘海南段明秀顾业明张广兰唐宇彤(74)专利代理机构济南千慧专利事务所(普通合伙企业)37232代理人左建华(51)Int.Cl.C10B53/00(2006.01)C10B21/18(2006.01)权利要求书2页说明书4页附图4页(54)发明名称一种自动控制运行的炭化炉(57)摘要本发明涉及一种自动控制运行的炭化炉，包括炭化炉，炭化炉的进料口设有螺旋输送器，螺旋输送器将物料库中的物料输送至炭化炉内，炭化炉设有进气口和烟气出口，进气口经管路和第一风机相连，烟气出口经第二风机和余热锅炉相连，余热锅炉的出气口经管路和除尘器相连；降温单元包括水箱，水箱和冷却塔相连，水箱经管路和循环泵相连，循环泵和炭化炉的冷却水进口相连，炭化炉的冷却水出口经管路连接水箱。本发明通过炭化炉对热解反应后产生的可燃气体进行三段式充分燃烧，充分燃烧排出的烟气进入余热锅炉进行热交换，最后经过除尘器处理后达到排放标准，对炭化炉烟气的处理效果较好；而且炭化炉内具有温度自动控制功能。CN110724542ACN110724542A权利要求书1/2页1.一种自动控制运行的炭化炉，其特征在于，包括：炭化室，所述炭化室内的下部设为热解室，所述炭化室内的上部设为燃烧室，所述热解室和燃烧室相互连通设置；所述热解室沿其长度方向的两端分别设有进料口和出料口；所述热解室内设有送料螺旋机，所述送料螺旋机的螺旋轴能够将进料口的物料输送至出料口位置，并搅拌热解室内的物料；所述热解室设有下供气口，所述燃烧室设有上供气口，所述下供气口使空气进入所述热解室，以产生热解气，热解气上升至所述燃烧室，所述上供气口使空气进入所述燃烧室，以燃烧热解气；所述燃烧室燃烧产生热辐射为所述热解室内的热解提供热辐射，使物料发生炭化；二燃室，所述二燃室和所述炭化室的燃烧室相连，供氧以燃烧热解气；三燃室，所述三燃室和所述二燃室相连，继续供氧以燃烧热解气，使烟气温度下降；进料干燥单元，所述进料干燥单元包括输送机，所述输送机设置在所述热解室的进料口位置，且所述输送机的送料通道外设有密闭壳体，所述壳体内设烟气夹层，所述烟气夹层经第一烟气管和所述炭化炉的烟气出口相连；所述炭化炉的烟气出口还连接有第二烟气管，所述第二烟气管和脱硝塔相连，所述脱硝塔的出气口经管路和余热锅炉相连，所述余热锅炉的出气口经管路和脱硫塔相连，所述脱硫塔的出气口经管路和水冷散热器相连，所述水冷散热器的出气口经管路和除尘器相连；所述烟气夹层的出气口经连接管和所述脱硝塔的进气口相连。2.根据权利要求1所述的一种自动控制运行的炭化炉，其特征在于，所述燃烧室的燃烧温度控制在780℃至820℃范围。3.根据权利要求1或2所述的一种自动控制运行的炭化炉，其特征在于，所述输送机设为进料螺旋机，所述进料螺旋机的进料端设有料斗，所述料斗适于存放物料，所述进料螺旋机的壳体内设有螺旋杆，所述螺旋杆和减速机相连，所述减速机和电机相连。4.根据权利要求3所述的一种自动控制运行的炭化炉，其特征在于，所述送料螺旋机的螺旋轴设有螺旋输送叶片和搅拌叶片，所述螺旋输送叶片适于推动物料前进，所述搅拌叶片适于搅动物料。5.根据权利要求4所述的一种自动控制运行的炭化炉，其特征在于，所述热解室的出料口位置设有出料螺旋机，所述出料螺旋机的壳体内设有水冷夹套，所述水冷夹套适于输送冷却水，以降低物料温度。6.根据权利要求5所述的一种自动控制运行的炭化炉，其特征在于，所述出料螺旋机的进料端设有接料斗，所述接料斗和所述热解室的出料口相对应设置，且所述接料斗设有接料斜面。7.根据权利要求6所述的一种自动控制运行的炭化炉，其特征在于，所述余热锅炉设有省煤器，所述脱硝塔的出气口经管路和省煤器相连，所述省煤器的出气口经管路和余热锅炉的烟道相连；所述省煤器设有进水口和出水口，所述进水口经管路和水泵相连。8.根据权利要求7所述的一种自动控制运行的炭化炉，其特征在于，所述脱硝塔设有喷枪，所述喷枪适于向脱硝塔内喷淋氨水，使氨水和烟气充分接触。9.根据权利要求8所述的一种自动控制运行的炭化炉，其特征在于，所述第一烟气管和所述第二烟气管相连通后与所述炭化炉的烟气出口相连，所述第一烟气管上设有第一阀门，所述第二烟气管上设有第二阀门；所述除尘器设为布袋除尘器。2CN110724542A权利要求书2/2页10.根据权利要求9所述的一种自动控制运行的炭化炉，其特征在于，所述省煤器的进水口和出水口之间经蛇形布置的水管相连
