一种煤粉锅炉制粉系统试验装置.pdf

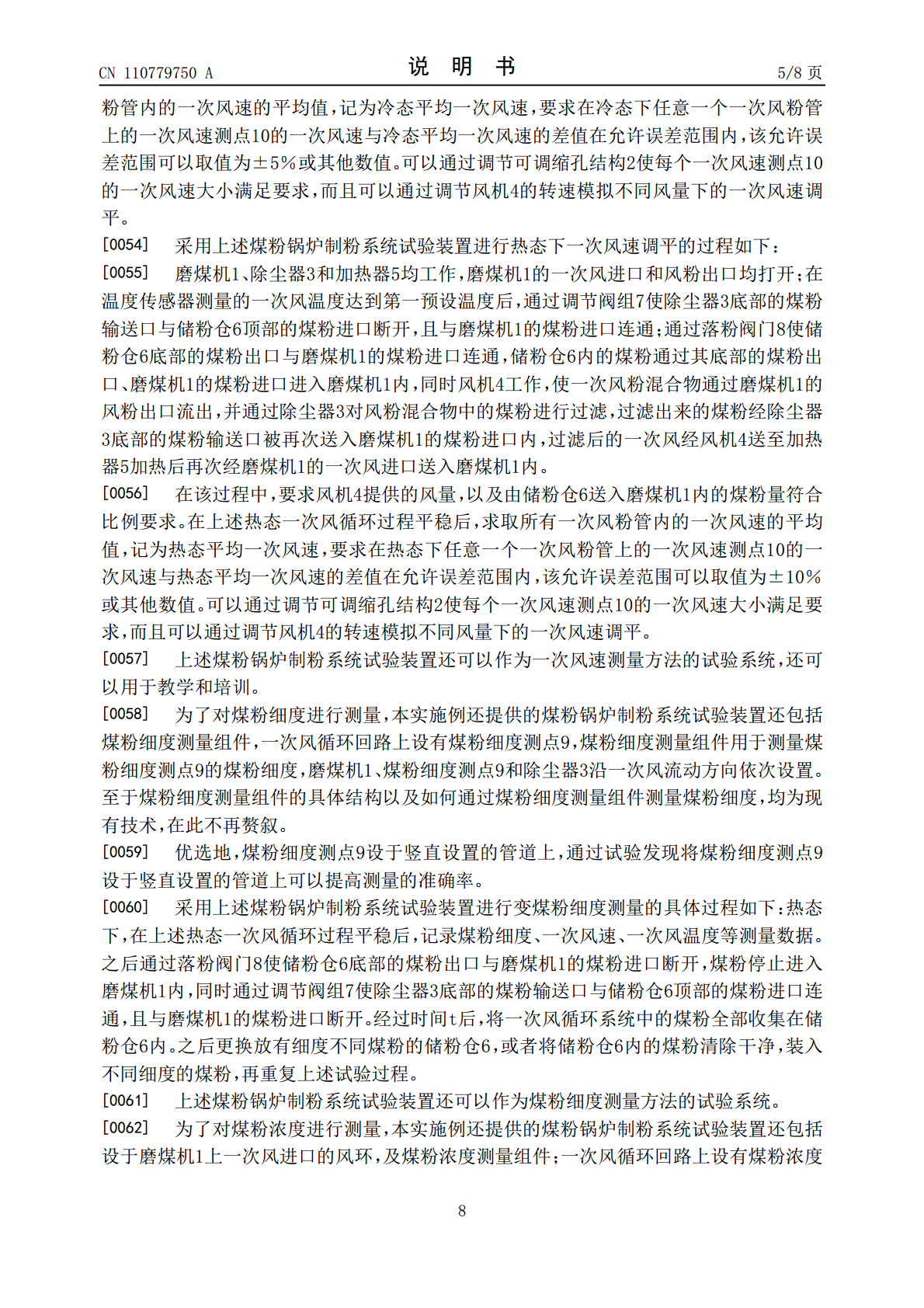

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110779750A(43)申请公布日2020.02.11(21)申请号201911198879.4(22)申请日2019.11.29(71)申请人烟台龙源电力技术股份有限公司地址264006山东省烟台市经济技术开发区白云山路2号(72)发明人相明辉武学谦王西伦王新钢张超群李明孙鹏宵刘鹏飞崔强李俊毅(74)专利代理机构北京品源专利代理有限公司11332代理人胡彬(51)Int.Cl.G01M99/00(2011.01)权利要求书2页说明书8页附图1页(54)发明名称一种煤粉锅炉制粉系统试验装置(57)摘要本发明涉及锅炉领域，公开了一种煤粉锅炉制粉系统试验装置，包括形成一次风循环回路的磨煤机、可调缩孔结构、除尘器、风量可调的风机和加热器，还包括储粉仓、调节阀组、落粉阀门、一次风速测量组件、温度传感器和煤粉量测量组件。本发明的煤粉锅炉制粉系统试验装置可模拟煤粉锅炉制粉系统工作，以对煤粉锅炉制粉系统工作过程中的一次风速进行监测，能够在排出外部干扰因素的前提下，研究煤粉浓度、煤粉细度、一次风速最佳测量方法以及影响因素；同时上述煤粉锅炉制粉系统试验装置还可以作为一次风测量方法的验证系统；该煤粉锅炉制粉系统试验装置具有占地面积小、耗能低、与实际煤粉锅炉制粉系统相似度高、降低试验和研究成本等优点。CN110779750ACN110779750A权利要求书1/2页1.一种煤粉锅炉制粉系统试验装置，其特征在于，包括形成一次风循环回路的磨煤机(1)、可调缩孔结构(2)、除尘器(3)、风量可调的风机(4)和加热器(5)，还包括：储粉仓(6)，设于所述除尘器(3)的下方且位于所述磨煤机(1)的上方；调节阀组(7)，所述调节阀组(7)能够使所述除尘器(3)底部的煤粉输送口与所述储粉仓(6)顶部的煤粉进口、所述除尘器(3)底部的煤粉输送口与所述磨煤机(1)的煤粉进口中的至少一个处于断开状态；落粉阀门(8)，所述落粉阀门(8)能够使所述储粉仓(6)底部的煤粉出口选择性地与所述磨煤机(1)的煤粉进口连通或断开；一次风速测量组件，所述一次风循环回路上设有一次风速测点(10)，所述一次风速测量组件用于测量所述一次风速测点(10)的一次风速，所述磨煤机(1)、所述一次风速测点(10)和所述除尘器(3)沿一次风流动方向依次设置；温度传感器，所述温度传感器设于所述磨煤机(1)的风粉出口；煤粉量测量组件，用于测量经由所述储粉仓(6)送入所述磨煤机(1)内的煤粉量。2.一种煤粉锅炉制粉系统试验装置，其特征在于，包括形成一次风循环回路的磨煤机(1)、可调缩孔结构(2)、除尘器(3)、风量可调的风机(4)和加热器(5)，还包括：储粉仓(6)，设于所述除尘器(3)的下方且位于所述磨煤机(1)的上方；调节阀组(7)，所述调节阀组(7)能够使所述除尘器(3)底部的煤粉输送口与所述储粉仓(6)顶部的煤粉进口、连通所述磨煤机(1)的风粉出口和所述除尘器(3)的一次风粉管的水平管与所述除尘器(3)底部的煤粉输送口中的至少一个处于断开状态；落粉阀门(8)，所述落粉阀门(8)能够使所述储粉仓(6)底部的煤粉出口选择性地与所述磨煤机(1)的煤粉进口连通或断开；一次风速测量组件，所述一次风循环回路上设有一次风速测点(10)，所述一次风速测量组件用于测量所述一次风速测点(10)的一次风速，所述磨煤机(1)、所述一次风速测点(10)和所述除尘器(3)沿一次风流动方向依次设置；温度传感器，所述温度传感器设于所述磨煤机(1)的风粉出口；煤粉量测量组件，用于测量经由所述储粉仓(6)送入所述磨煤机(1)内的煤粉量。3.根据权利要求1或2所述的煤粉锅炉制粉系统试验装置，其特征在于，还包括煤粉细度测量组件，所述一次风循环回路上设有煤粉细度测点(9)，所述煤粉细度测量组件用于测量所述煤粉细度测点(9)的煤粉细度，所述磨煤机(1)、所述煤粉细度测点(9)和所述除尘器(3)沿一次风流动方向依次设置。4.根据权利要求3所述的煤粉锅炉制粉系统试验装置，其特征在于，所述煤粉细度测点(9)设于竖直设置的管道上。5.根据权利要求1或2所述的煤粉锅炉制粉系统试验装置，其特征在于，所述一次风速测点(10)设于水平设置的管道上。6.根据权利要求1或2所述的煤粉锅炉制粉系统试验装置，其特征在于，还包括设于所述磨煤机(1)上风粉出口的分配器，所述分配器的风粉出口与所述可调缩孔结构(2)、所述一次风速测量组件一一对应设置，所述分配器的每个风粉出口分别通过对应的一次风粉管将风粉混合物送至同一所述除尘器(3)内。7.根据权利要求1或2所述的煤粉锅炉制粉系统试验装置，其特征在于，还包括设于所2CN110779750A权利要求书2/2页述磨煤机(1)上一次风进口的风环，
