带气化辅床的循环流化床气化装置以及气化方法.pdf

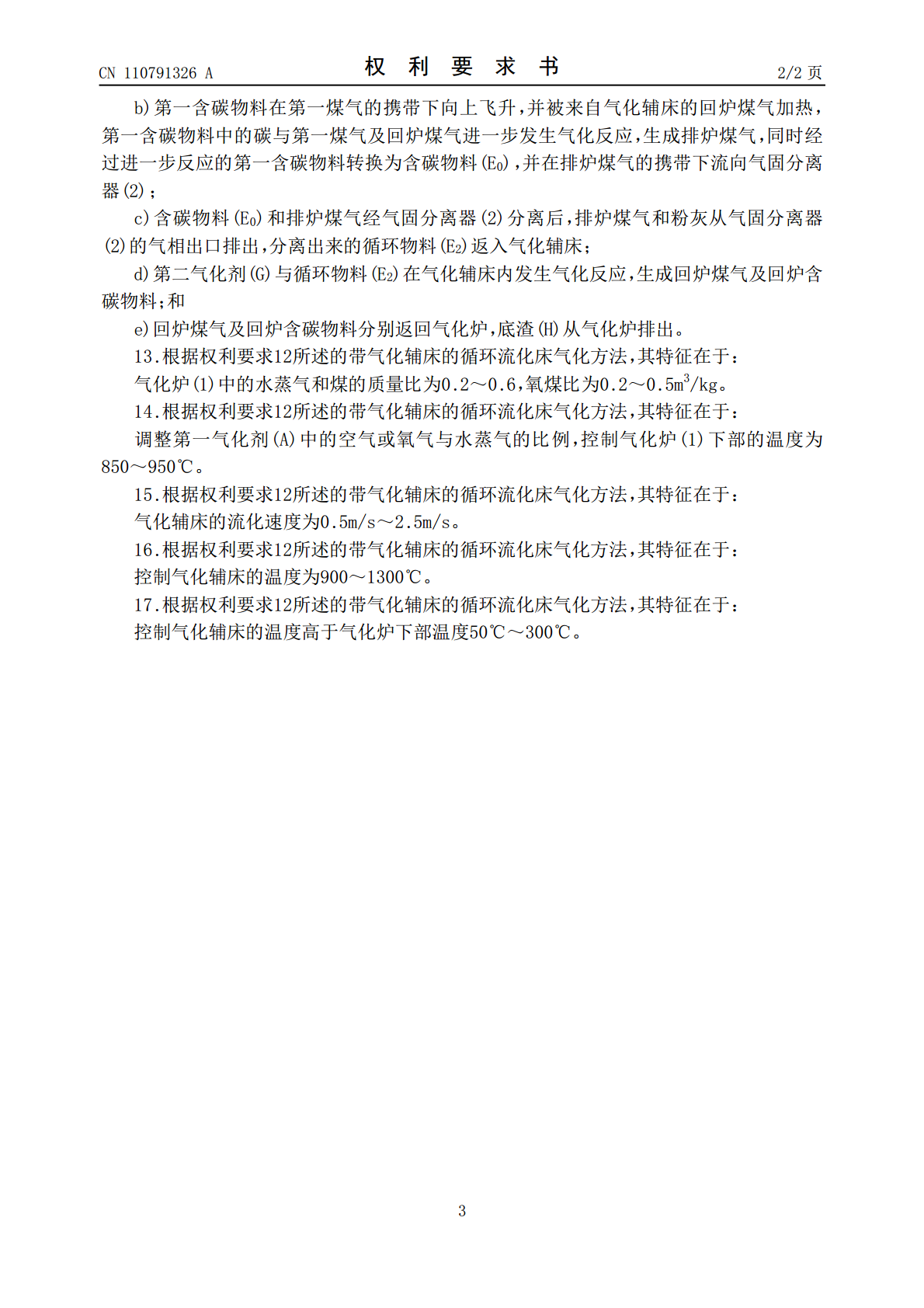

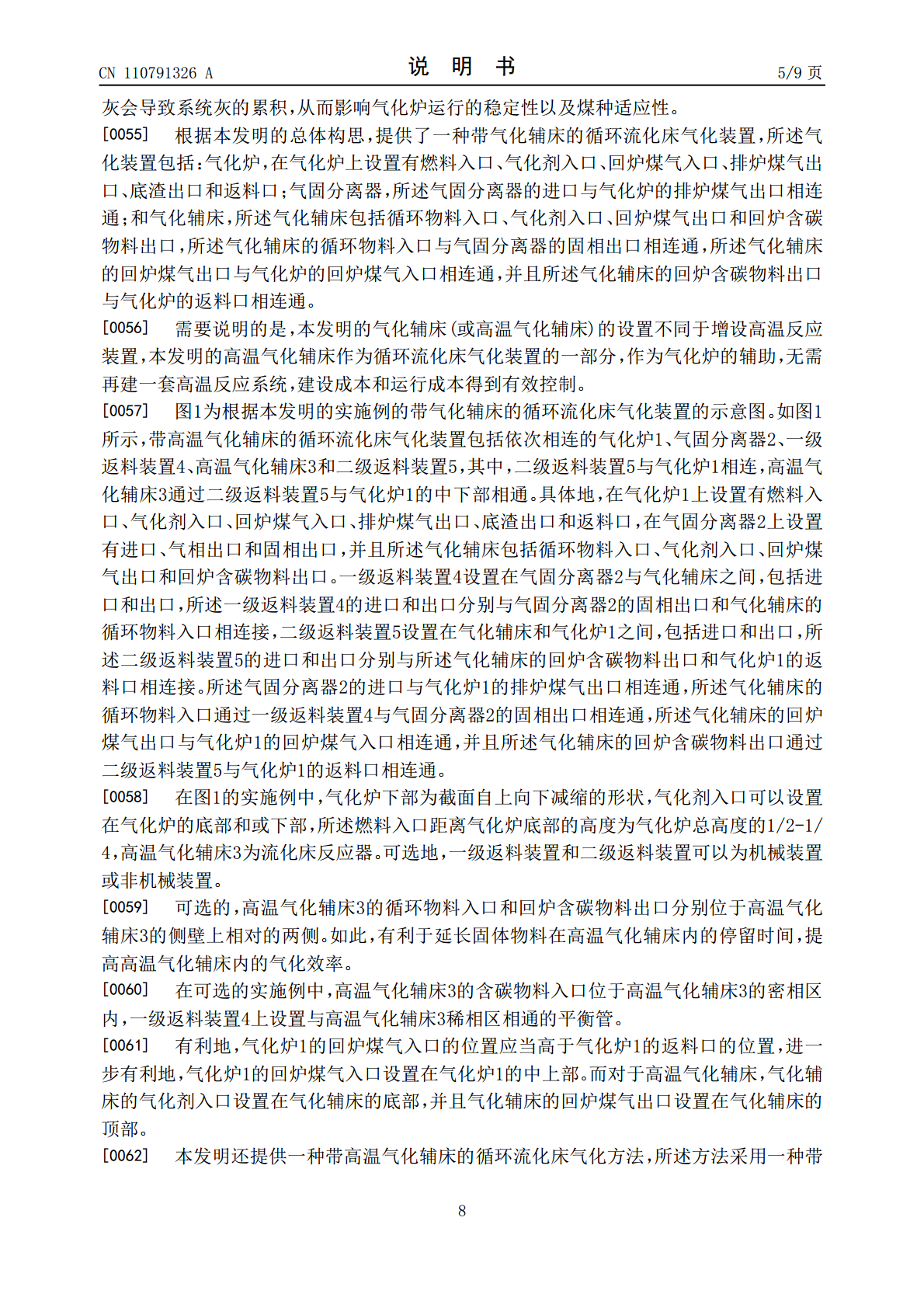

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110791326A(43)申请公布日2020.02.14(21)申请号201911150116.2(22)申请日2019.11.21(71)申请人中国科学院工程热物理研究所地址100190北京市海淀区北四环西路11号(72)发明人董鹏飞朱治平王小芳(74)专利代理机构中科专利商标代理有限责任公司11021代理人王慧忠(51)Int.Cl.C10J3/56(2006.01)C10J3/72(2006.01)权利要求书2页说明书9页附图2页(54)发明名称带气化辅床的循环流化床气化装置以及气化方法(57)摘要本发明提供了一种带气化辅床的循环流化床气化装置和气化方法，所述气化装置包括：气化炉(1)，在气化炉(1)上设置有燃料入口、气化剂入口、回炉煤气入口、排炉煤气出口、底渣出口和返料口；气固分离器(2)，所述气固分离器(2)的进口与气化炉(1)的排炉煤气出口相连通；和气化辅床，所述气化辅床包括循环物料入口、气化剂入口、回炉煤气出口和回炉含碳物料出口，所述气化辅床的循环物料入口与气固分离器(2)的固相出口相连通，所述气化辅床的回炉煤气出口与气化炉(1)的回炉煤气入口相连通，并且所述气化辅床的回炉含碳物料出口与气化炉(1)的返料口相连通。根据本发明的气化装置和气化方法，能够提高气化装置的碳转化率。CN110791326ACN110791326A权利要求书1/2页1.一种带气化辅床的循环流化床气化装置，其特征在于，所述气化装置包括：气化炉(1)，在气化炉(1)上设置有燃料入口、气化剂入口、回炉煤气入口、排炉煤气出口、底渣出口和返料口；气固分离器(2)，所述气固分离器(2)的进口与气化炉(1)的排炉煤气出口相连通；和气化辅床(3)，所述气化辅床包括循环物料入口、气化剂入口、回炉煤气出口和回炉含碳物料出口，所述气化辅床的循环物料入口与气固分离器(2)的固相出口相连通，所述气化辅床的回炉煤气出口与气化炉(1)的回炉煤气入口相连通，并且所述气化辅床的回炉含碳物料出口与气化炉(1)的返料口相连通。2.根据权利要求1所述的带气化辅床的循环流化床气化装置，其特征在于：在气固分离器(2)与气化辅床之间还设置有一级返料装置(4)，所述一级返料装置(4)分别与气固分离器(2)的固相出口和气化辅床的循环物料入口相连接。3.根据权利要求2所述的带气化辅床的循环流化床气化装置，其特征在于：所述气化装置还包括二级返料装置(5)，所述二级返料装置(5)分别与所述气化辅床的回炉含碳物料出口和气化炉(1)的返料口相连接。4.根据权利要求1所述的带气化辅床的循环流化床气化装置，其特征在于：所述气化炉(1)的下部具有自上向下减缩的形状。5.根据权利要求1所述的带气化辅床的循环流化床气化装置，其特征在于：气化炉(1)的燃料入口距离气化炉(1)的底部的高度为气化炉(1)的总高度的1/2～1/4。6.根据权利要求1所述的带气化辅床的循环流化床气化装置，其特征在于：所述气化辅床为流化床反应器。7.根据权利要求1所述的带气化辅床的循环流化床气化装置，其特征在于：气化辅床的循环物料入口和回炉含碳物料出口分别位于气化辅床的侧壁上相对的两侧。8.根据权利要求3所述的带气化辅床的循环流化床气化装置，其特征在于：所述二级返料装置(5)位于气化辅床的底部，并且二级返料装置(5)与气化辅床结合在一起，使得气化辅床的回炉含碳物料出口与二级返料装置(5)的入口直接相接。9.根据权利要求3所述的带气化辅床的循环流化床气化装置，其特征在于：所述气化装置还包括附加气固分离器(6)和附加返料装置，附加气固分离器(6)的进口与气固分离器(2)的气相出口相连接，附加气固分离器(6)的固相出口与附加返料装置的入口相连接，附加返料装置的出口与气化辅床的循环物料入口相连接。10.根据权利要求9所述的带气化辅床的循环流化床气化装置，其特征在于：在连接附加返料装置与气化辅床的连接管道上设置有气化剂入口。11.一种带气化辅床的循环流化床气化方法，采用如权利要求1-10中任一项所述的带气化辅床的循环流化床气化装置，其特征在于，在气化辅床(3)中发生气化反应。12.根据权利要求11所述的带气化辅床的循环流化床气化方法，其特征在于，所述气化方法包括：a)将第一气化剂(A)通入气化炉(1)与给入的燃料和从气化辅床返回的回炉含碳物料发生部分燃烧和气化反应，生成第一煤气、第一含碳物料以及底渣(H)；2CN110791326A权利要求书2/2页b)第一含碳物料在第一煤气的携带下向上飞升，并被来自气化辅床的回炉煤气加热，第一含碳物料中的碳与第一煤气及回炉煤气进一步发生气化反应，生成排炉煤气，同时经过进一步反应的第一含碳物料转换为含碳物料(E0)，并在排炉煤气的携带
