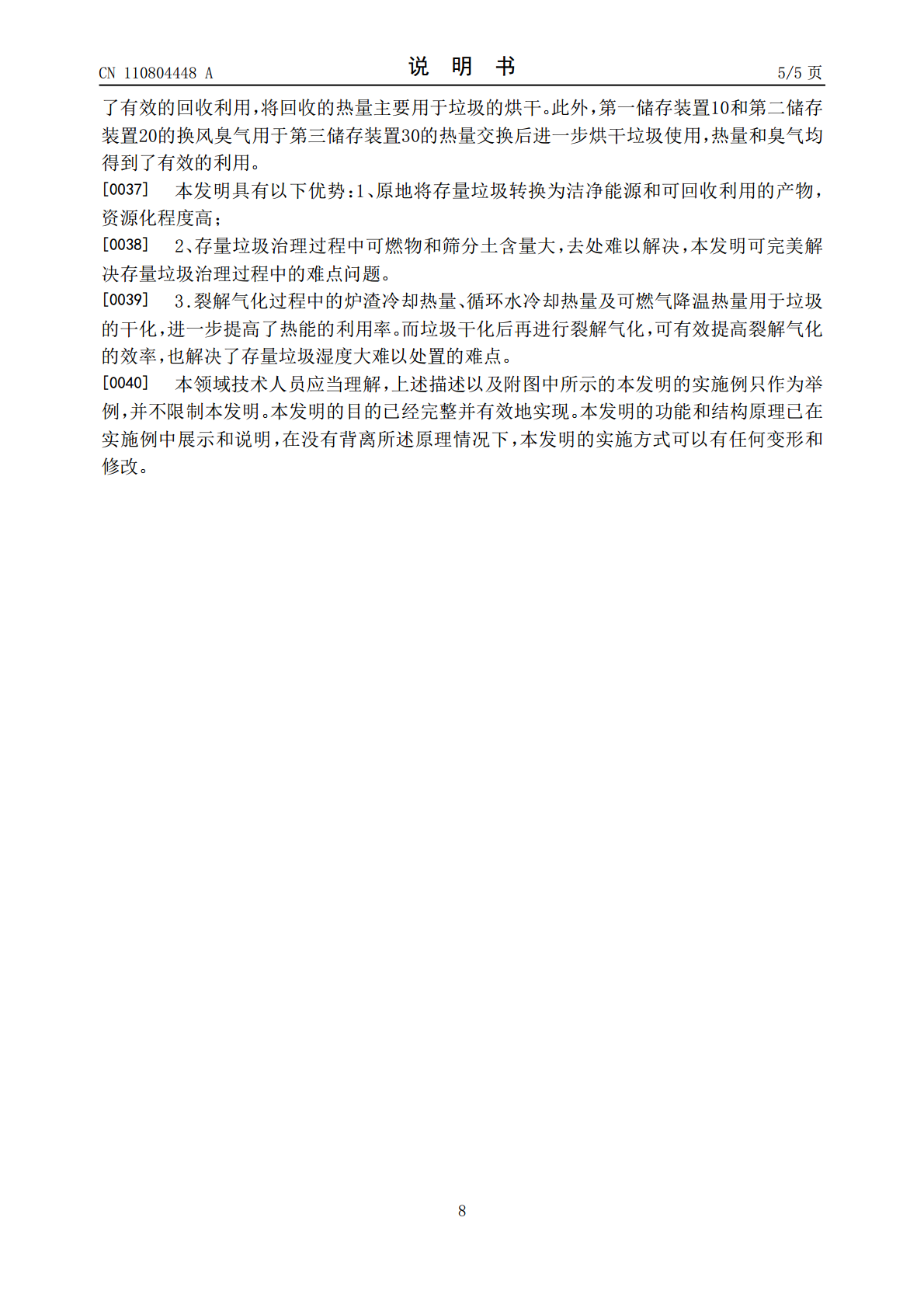

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110804448A(43)申请公布日2020.02.18(21)申请号201911114085.5(22)申请日2019.11.14(71)申请人中城绿建科技有限公司地址310000浙江省杭州市江干区迪凯国际中心1501-1室(72)发明人张颖李玮严鑫孙岐君徐涛(74)专利代理机构杭州裕阳联合专利代理有限公司33289代理人温艳华(51)Int.Cl.C10B53/00(2006.01)C10B57/10(2006.01)C10J3/00(2006.01)C10J3/72(2006.01)权利要求书2页说明书5页附图1页(54)发明名称裂解气化协同处置存量垃圾及能量回收系统(57)摘要本发明提供一种裂解气化协同处置存量垃圾及能量回收系统，包括储存轻质可燃物的第一储存装置、储存轻质可燃物的第二储存装置、裂解气化设备、第三储存装置。轻质可燃物和筛分土按照预定的比例进入裂解气化设备，裂解气化后产生的固体炉渣进入第三储存装置，第一储存装置和第二储存装置的换气系统的臭气引至第三储存装置与炉渣进行换热，被升温后的臭气经管道连接至所述换气系统以再次进行换热，从而回收臭气中的热能用于烘干垃圾。裂解气化的可燃气可用于发电或其他能量利用系统，裂解气化设备内的循环冷却水以及对可燃气进行降温的冷却水经过换热升温后输送至第一储存装置和第二储存装置的干化系统，以加速垃圾干化，实现能量最大化利用。CN110804448ACN110804448A权利要求书1/2页1.一种裂解气化协同处置存量垃圾及能量回收系统，其特征在于，包括：第一储存装置，用于储存垃圾分选后的轻质可燃物，所述第一储存装置内部具有换气系统和用于干化垃圾的干化系统；第二储存装置，用于储存垃圾分选后的筛分土，所述第二储存装置内部具有换气系统和用于干化垃圾的干化系统；裂解气化设备，所述第一储存装置和所述第二储存装置均与所述裂解气化设备连通，使得轻质可燃物和筛分土按照预定的比例进入所述裂解气化设备；第三储存装置，和所述裂解气化设备连通，使得裂解气化后产生的固体炉渣进入所述第三储存装置，第一储存装置的换气系统和第二储存装置的换气系统均与所述第三储存装置连接，使得所述换气系统的臭气与炉渣进行换热，被升温后的臭气经管道连接至所述换气系统以再次进行换热，从而回收臭气中的热能用于烘干垃圾。2.根据权利要求1所述的裂解气化协同处置存量垃圾及能量回收系统，其特征在于，所述裂解气化协同处置存量垃圾及能量回收系统包括：除尘装置，一端和所述第三储存装置连通，使得被升温后的臭气先进入所述除尘装置除尘，除尘后的固体返回所述第三储存装置作为炉渣；除臭装置，所述除尘装置的另一端通过管道经由所述换气系统连接于所述除臭装置，使得除尘后的臭气先与所述换气系统进行换热再经除臭后排放。3.根据权利要求1所述的裂解气化协同处置存量垃圾及能量回收系统，其特征在于，所述裂解气化协同处置存量垃圾及能量回收系统包括冷水池、热水池以及循环泵，所述裂解气化设备内部具有循环冷却管路，所述循环泵连通于所述冷水池和裂解气化设备的所述循环冷却管路之间，以输送冷却水用于和裂解气化炉内部进行换热冷却，冷却水被升温后流至所述热水池。4.根据权利要3所述的裂解气化协同处置存量垃圾及能量回收系统，其特征在于，第一储存装置和第二储存装置各自的所述干化系统均分别与所述热水池和所述冷水池连通，所述热水池中的热水分别进入两个所述干化系统进行干化换热后回流至所述冷水池。5.根据权利要求3或4所述的裂解气化协同处置存量垃圾及能量回收系统，其特征在于，所述裂解气化协同处置存量垃圾及能量回收系统包括换热器，所述换热器连接于裂解气化设备的所述循环冷却管路和所述热水池之间，所述裂解气化设备产生的裂解气体进入所述换热器进行换热降温。6.根据权利要求5所述的裂解气化协同处置存量垃圾及能量回收系统，其特征在于，所述裂解气化协同处置存量垃圾及能量回收系统包括水冷却装置和净化装置，所述水冷却装置和所述换热器连通，所述净化装置和所述水冷却装置连通，降温后的裂解气体依次进入所述水冷却装置和所述净化装置分别进行冷却和净化。7.根据权利要求6所述的裂解气化协同处置存量垃圾及能量回收系统，其特征在于，所述裂解气化协同处置存量垃圾及能量回收系统包括发电系统，所述发电系统和所述净化装置连通，使得净化后的可燃气体用于发电。8.根据权利要求7所述的裂解气化协同处置存量垃圾及能量回收系统，其特征在于，所述裂解气化协同处置存量垃圾及能量回收系统包括能量利用系统，所述能量利用系统和所述发电系统连接，以使所述发电系统的电量输送至所述能量利用系统。2CN110804448A权利要求书2/2页9.根据权利要求8所述的裂解气化协同处置存量垃圾及能量回
