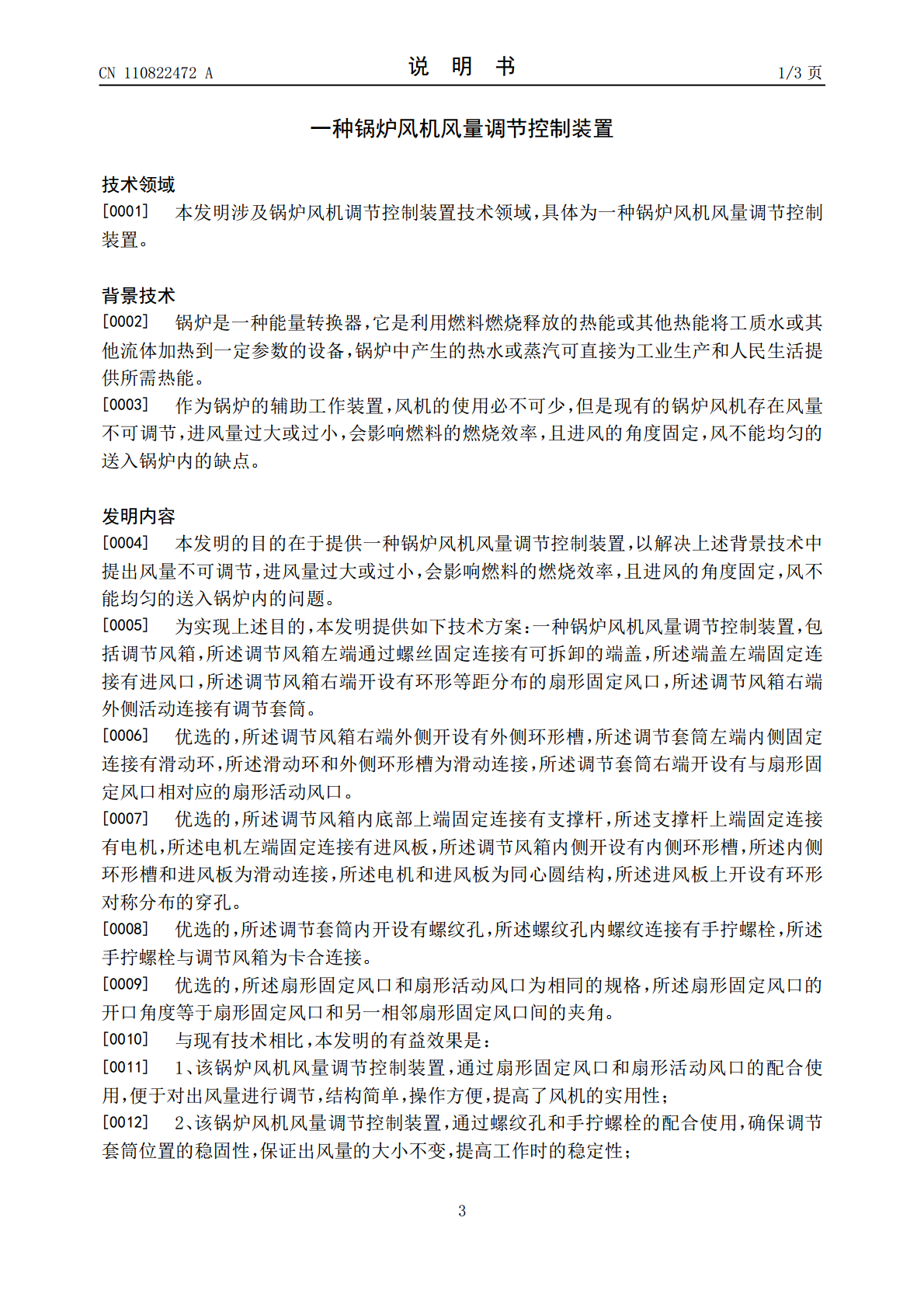

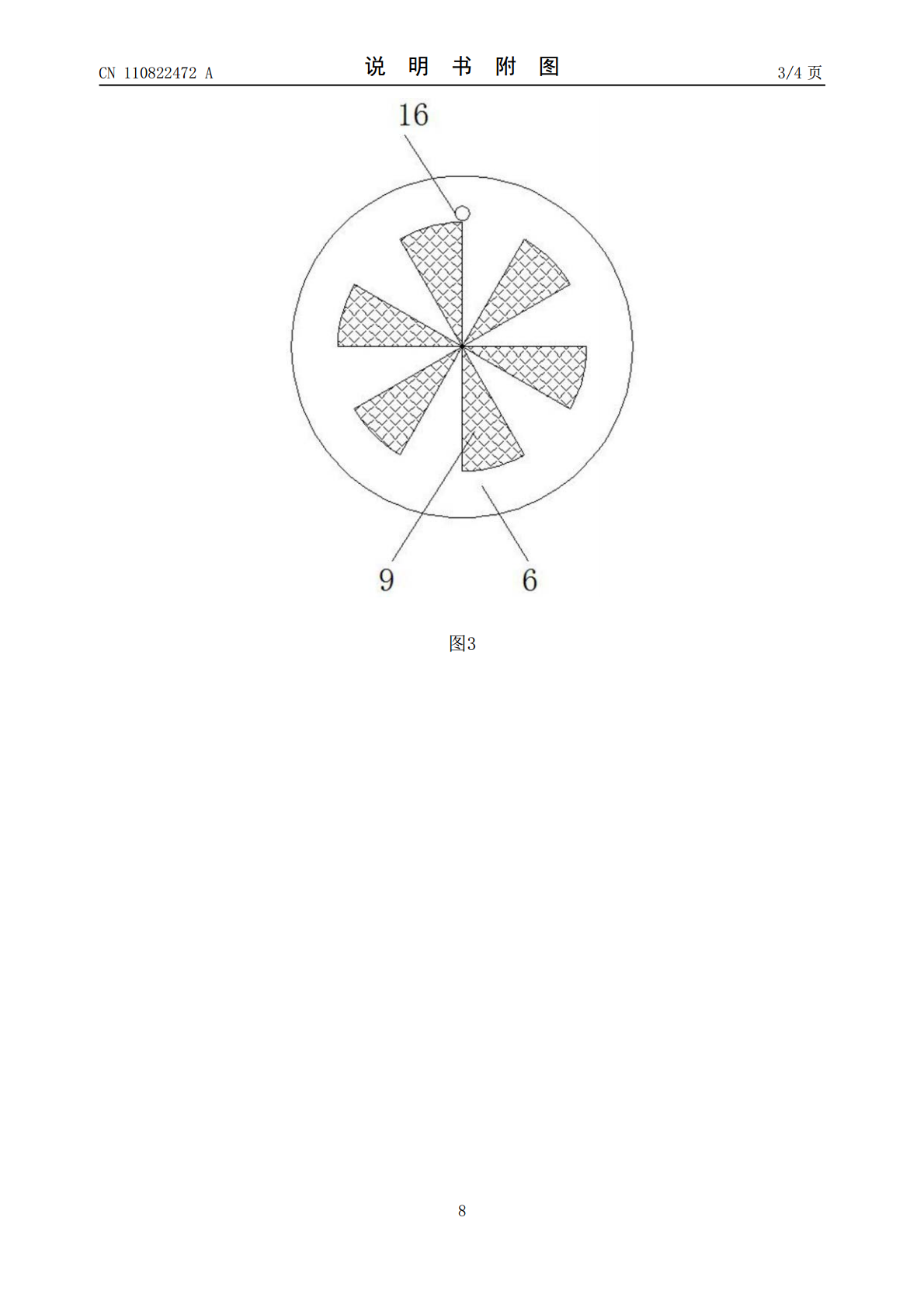

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110822472A(43)申请公布日2020.02.21(21)申请号201911140452.9(22)申请日2019.11.20(71)申请人江苏信燃智控科技有限公司地址221000江苏省徐州市徐州经济技术开发区软件园E1人才公寓215室(72)发明人朱位郑洋洋(51)Int.Cl.F23N3/00(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种锅炉风机风量调节控制装置(57)摘要本发明公开了一种锅炉风机风量调节控制装置，包括调节风箱，所述调节风箱左端通过螺丝固定连接有可拆卸的端盖，所述端盖左端固定连接有进风口，所述调节风箱右端开设有环形等距分布的扇形固定风口，所述调节风箱右端外侧活动连接有调节套筒。该锅炉风机风量调节控制装置，通过扇形固定风口和扇形活动风口的配合使用，便于对出风量进行调节，结构简单，操作方便，提高了风机的实用性，通过螺纹孔和手拧螺栓的配合使用，确保调节套筒位置的稳固性，保证出风量的大小不变，提高工作时的稳定性，通过进风板和穿孔的配合使用，对进入调节风箱内的风进行位置的改变，从而确保风均匀吹向锅炉内，保证风在锅炉内不同位置均可以工作。CN110822472ACN110822472A权利要求书1/1页1.一种锅炉风机风量调节控制装置，包括调节风箱，其特征在于：所述调节风箱左端通过螺丝固定连接有可拆卸的端盖，所述端盖左端固定连接有进风口，所述调节风箱右端开设有环形等距分布的扇形固定风口，所述调节风箱右端外侧活动连接有调节套筒。2.根据权利要求1所述的一种锅炉风机风量调节控制装置，其特征在于：所述调节风箱右端外侧开设有外侧环形槽，所述调节套筒左端内侧固定连接有滑动环，所述滑动环和外侧环形槽为滑动连接，所述调节套筒右端开设有与扇形固定风口相对应的扇形活动风口。3.根据权利要求1所述的一种锅炉风机风量调节控制装置，其特征在于：所述调节风箱内底部上端固定连接有支撑杆，所述支撑杆上端固定连接有电机，所述电机左端固定连接有进风板，所述调节风箱内侧开设有内侧环形槽，所述内侧环形槽和进风板为滑动连接，所述电机和进风板为同心圆结构，所述进风板上开设有环形对称分布的穿孔。4.根据权利要求1所述的一种锅炉风机风量调节控制装置，其特征在于：所述调节套筒内开设有螺纹孔，所述螺纹孔内螺纹连接有手拧螺栓，所述手拧螺栓与调节风箱为卡合连接。5.根据权利要求2所述的一种锅炉风机风量调节控制装置，其特征在于：所述扇形固定风口和扇形活动风口为相同的规格，所述扇形固定风口的开口角度等于扇形固定风口和另一相邻扇形固定风口间的夹角。2CN110822472A说明书1/3页一种锅炉风机风量调节控制装置技术领域[0001]本发明涉及锅炉风机调节控制装置技术领域，具体为一种锅炉风机风量调节控制装置。背景技术[0002]锅炉是一种能量转换器，它是利用燃料燃烧释放的热能或其他热能将工质水或其他流体加热到一定参数的设备，锅炉中产生的热水或蒸汽可直接为工业生产和人民生活提供所需热能。[0003]作为锅炉的辅助工作装置，风机的使用必不可少，但是现有的锅炉风机存在风量不可调节，进风量过大或过小，会影响燃料的燃烧效率，且进风的角度固定，风不能均匀的送入锅炉内的缺点。发明内容[0004]本发明的目的在于提供一种锅炉风机风量调节控制装置，以解决上述背景技术中提出风量不可调节，进风量过大或过小，会影响燃料的燃烧效率，且进风的角度固定，风不能均匀的送入锅炉内的问题。[0005]为实现上述目的，本发明提供如下技术方案：一种锅炉风机风量调节控制装置，包括调节风箱，所述调节风箱左端通过螺丝固定连接有可拆卸的端盖，所述端盖左端固定连接有进风口，所述调节风箱右端开设有环形等距分布的扇形固定风口，所述调节风箱右端外侧活动连接有调节套筒。[0006]优选的，所述调节风箱右端外侧开设有外侧环形槽，所述调节套筒左端内侧固定连接有滑动环，所述滑动环和外侧环形槽为滑动连接，所述调节套筒右端开设有与扇形固定风口相对应的扇形活动风口。[0007]优选的，所述调节风箱内底部上端固定连接有支撑杆，所述支撑杆上端固定连接有电机，所述电机左端固定连接有进风板，所述调节风箱内侧开设有内侧环形槽，所述内侧环形槽和进风板为滑动连接，所述电机和进风板为同心圆结构，所述进风板上开设有环形对称分布的穿孔。[0008]优选的，所述调节套筒内开设有螺纹孔，所述螺纹孔内螺纹连接有手拧螺栓，所述手拧螺栓与调节风箱为卡合连接。[0009]优选的，所述扇形固定风口和扇形活动风口为相同的规格，所述扇形固定风口的开口角度等于扇形固定风口和另一相邻扇形固定风口间的夹角。[0010]与现有技术相比，本发明的有益效果是：[0011]1、该锅炉风机风
