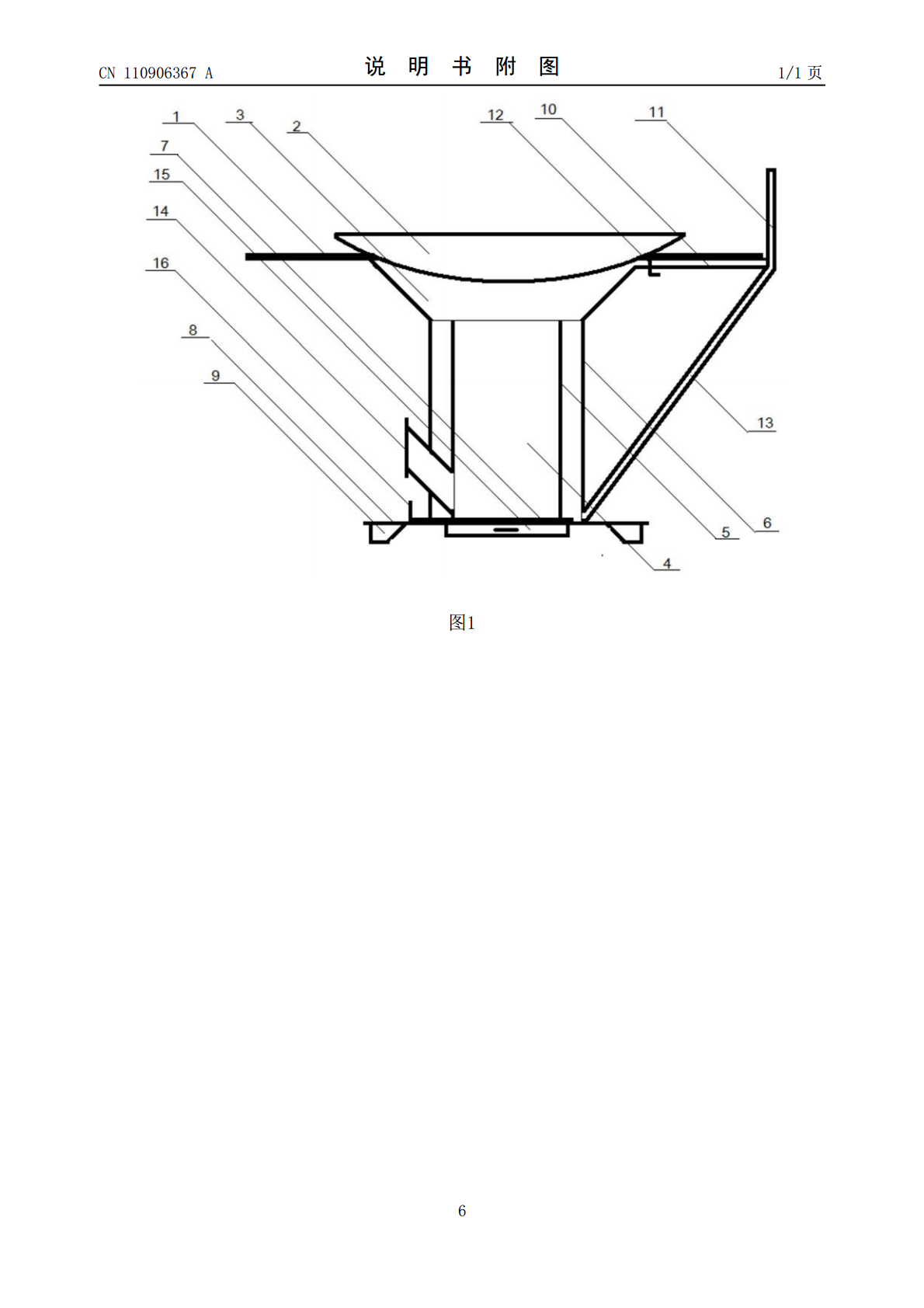

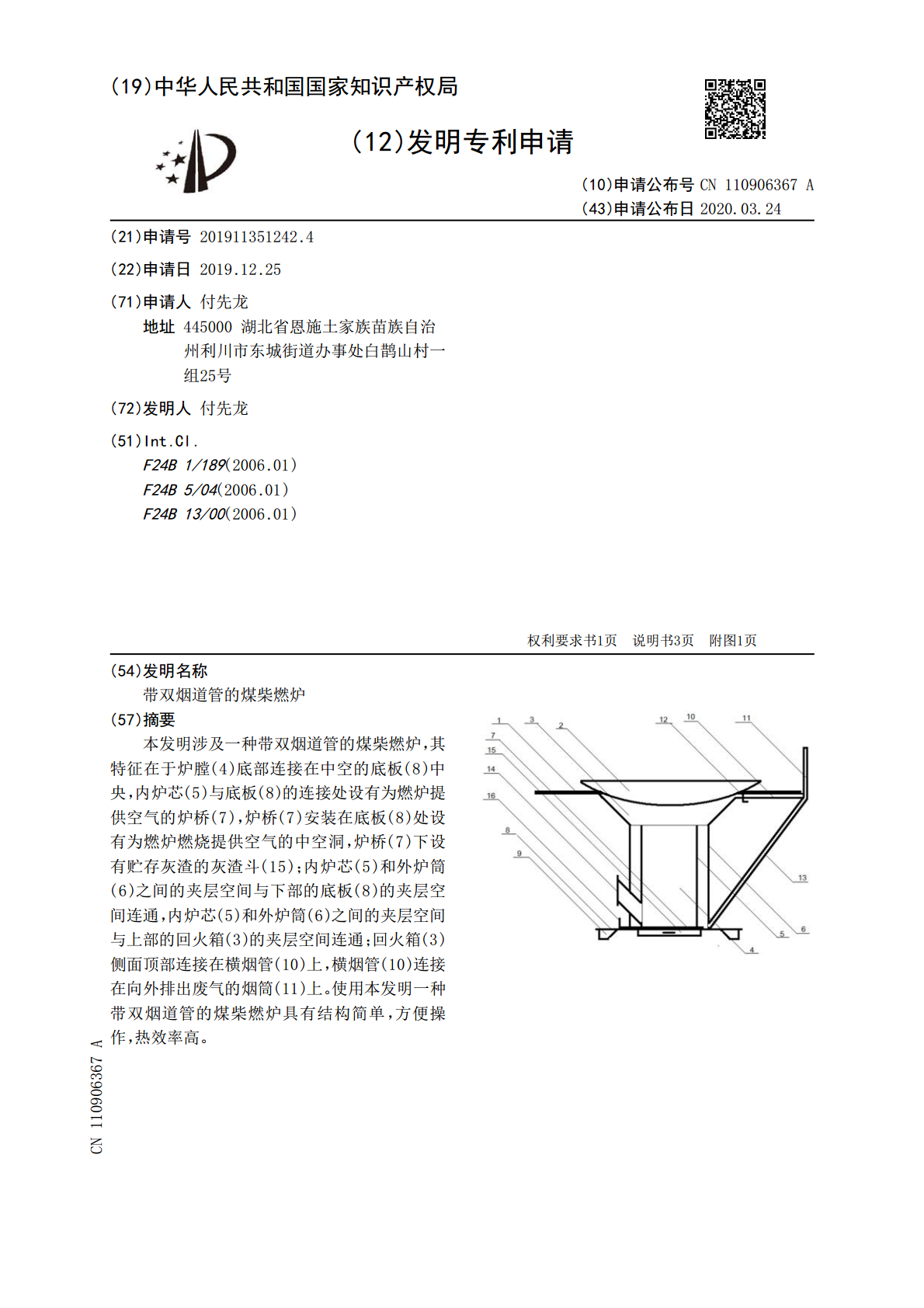

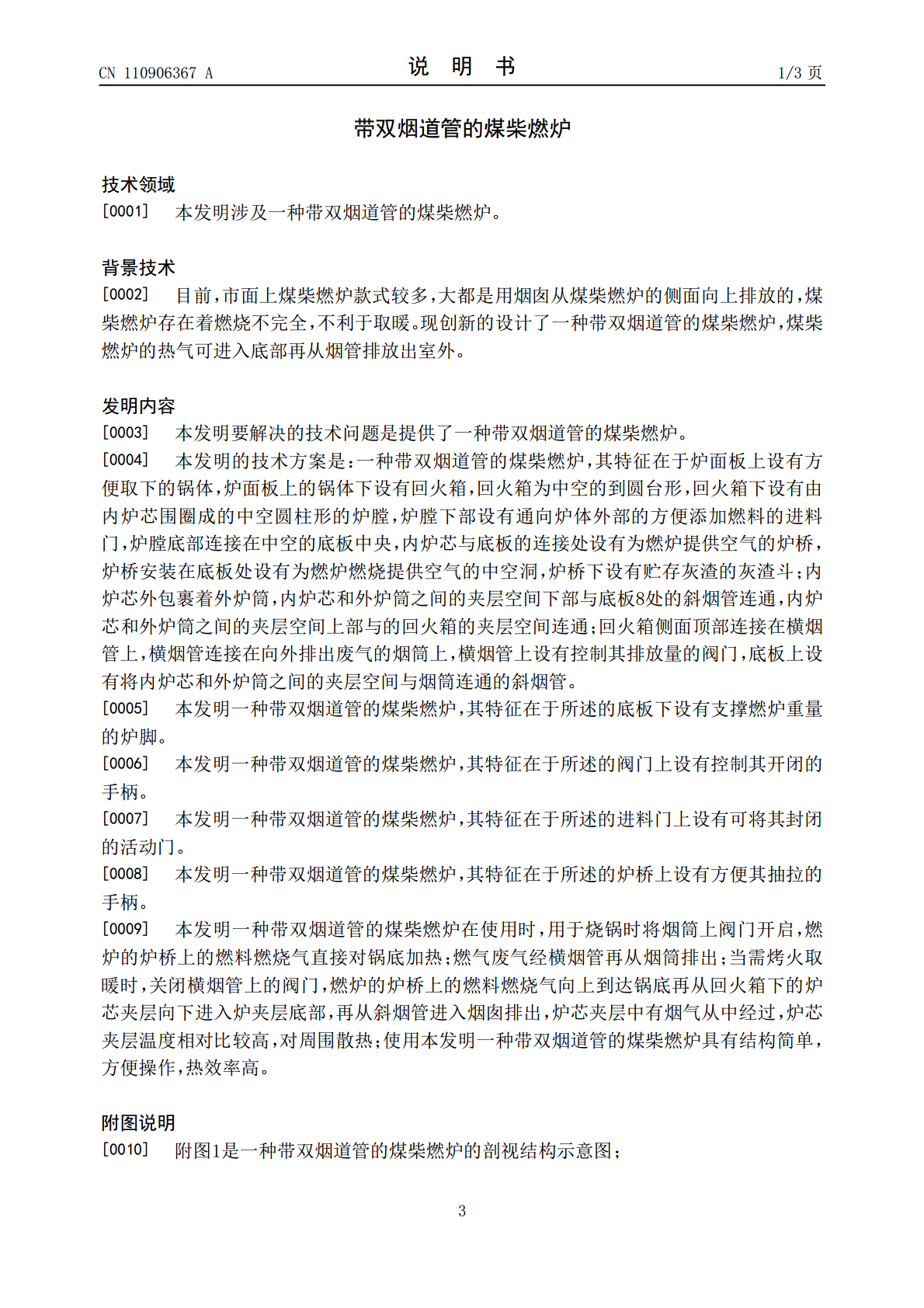

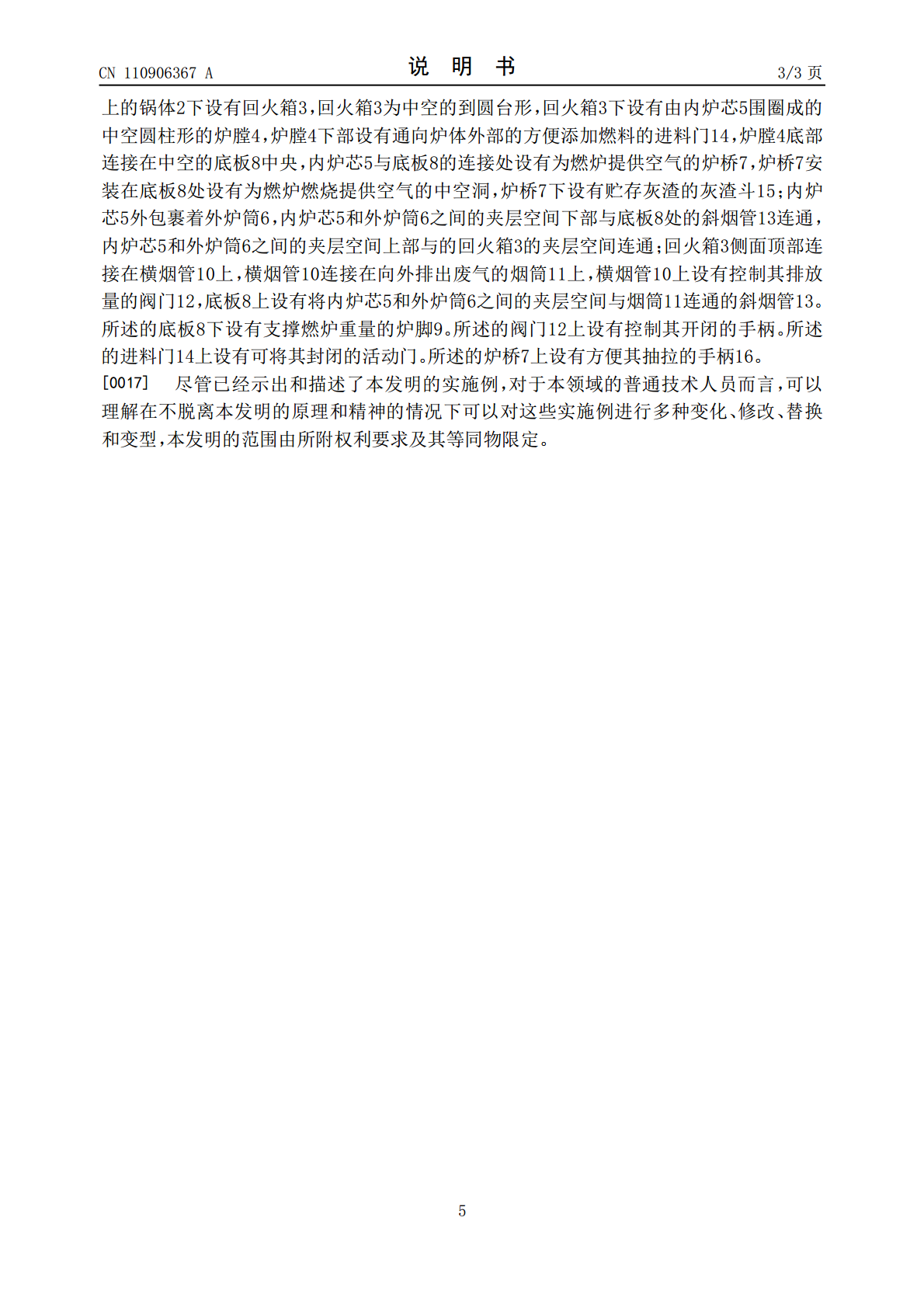

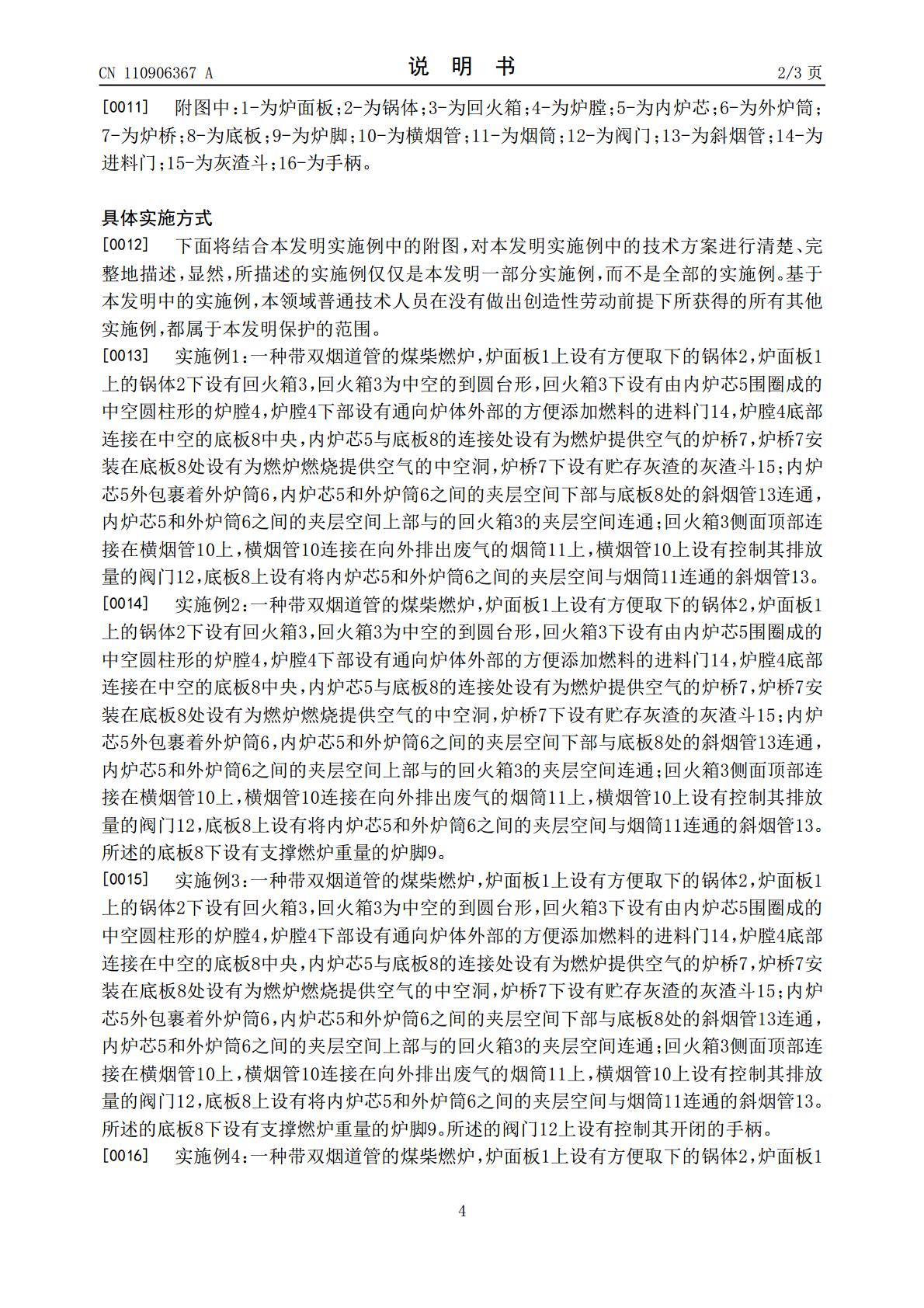

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110906367A(43)申请公布日2020.03.24(21)申请号201911351242.4(22)申请日2019.12.25(71)申请人付先龙地址445000湖北省恩施土家族苗族自治州利川市东城街道办事处白鹊山村一组25号(72)发明人付先龙(51)Int.Cl.F24B1/189(2006.01)F24B5/04(2006.01)F24B13/00(2006.01)权利要求书1页说明书3页附图1页(54)发明名称带双烟道管的煤柴燃炉(57)摘要本发明涉及一种带双烟道管的煤柴燃炉，其特征在于炉膛(4)底部连接在中空的底板(8)中央，内炉芯(5)与底板(8)的连接处设有为燃炉提供空气的炉桥(7)，炉桥(7)安装在底板(8)处设有为燃炉燃烧提供空气的中空洞，炉桥(7)下设有贮存灰渣的灰渣斗(15)；内炉芯(5)和外炉筒(6)之间的夹层空间与下部的底板(8)的夹层空间连通，内炉芯(5)和外炉筒(6)之间的夹层空间与上部的回火箱(3)的夹层空间连通；回火箱(3)侧面顶部连接在横烟管(10)上，横烟管(10)连接在向外排出废气的烟筒(11)上。使用本发明一种带双烟道管的煤柴燃炉具有结构简单，方便操作，热效率高。CN110906367ACN110906367A权利要求书1/1页1.一种带双烟道管的煤柴燃炉，其特征在于炉面板(1)上设有方便取下的锅体(2)，炉面板(1)上的锅体(2)下设有回火箱(3)，回火箱(3)为中空的到圆台形，回火箱(3)下设有由内炉芯(5)围圈成的中空圆柱形的炉膛(4)，炉膛(4)下部设有通向炉体外部的方便添加燃料的进料门(14)，炉膛(4)底部连接在底板(8)中央，内炉芯(5)与底板(8)的连接处设有为燃炉提供空气的炉桥(7)，炉桥(7)安装在底板(8)处设有为燃炉燃烧提供空气的中空洞，炉桥(7)下设有贮存灰渣的灰渣斗(15)；内炉芯(5)外包裹着外炉筒(6)，内炉芯(5)和外炉筒(6)之间的夹层空间下部与底板(8)处的斜烟管(13)连通，内炉芯(5)和外炉筒(6)之间的夹层空间上部与的回火箱(3)的夹层空间连通；回火箱(3)侧面顶部连接在横烟管(10)上，横烟管(10)连接在向外排出废气的烟筒(11)上，横烟管(10)上设有控制其排放量的阀门(12)，底板(8)上设有将内炉芯(5)和外炉筒(6)之间的夹层空间与烟筒(11)连通的斜烟管(13)。2.按照权利要求1所述的一种带双烟道管的煤柴燃炉，其特征在于所述的底板(8)下设有支撑燃炉重量的炉脚(9)。3.按照权利要求1所述的一种带双烟道管的煤柴燃炉，其特征在于所述的阀门(12)上设有控制其开闭的手柄。4.按照权利要求1所述的一种带双烟道管的煤柴燃炉，其特征在于所述的进料门(14)上设有可将其封闭的活动门。5.按照权利要求1所述的一种带双烟道管的煤柴燃炉，其特征在于所述的炉桥(7)上设有方便其抽拉的手柄(16)。2CN110906367A说明书1/3页带双烟道管的煤柴燃炉技术领域[0001]本发明涉及一种带双烟道管的煤柴燃炉。背景技术[0002]目前，市面上煤柴燃炉款式较多，大都是用烟囱从煤柴燃炉的侧面向上排放的，煤柴燃炉存在着燃烧不完全，不利于取暖。现创新的设计了一种带双烟道管的煤柴燃炉，煤柴燃炉的热气可进入底部再从烟管排放出室外。发明内容[0003]本发明要解决的技术问题是提供了一种带双烟道管的煤柴燃炉。[0004]本发明的技术方案是：一种带双烟道管的煤柴燃炉，其特征在于炉面板上设有方便取下的锅体，炉面板上的锅体下设有回火箱，回火箱为中空的到圆台形，回火箱下设有由内炉芯围圈成的中空圆柱形的炉膛，炉膛下部设有通向炉体外部的方便添加燃料的进料门，炉膛底部连接在中空的底板中央，内炉芯与底板的连接处设有为燃炉提供空气的炉桥，炉桥安装在底板处设有为燃炉燃烧提供空气的中空洞，炉桥下设有贮存灰渣的灰渣斗；内炉芯外包裹着外炉筒，内炉芯和外炉筒之间的夹层空间下部与底板8处的斜烟管连通，内炉芯和外炉筒之间的夹层空间上部与的回火箱的夹层空间连通；回火箱侧面顶部连接在横烟管上，横烟管连接在向外排出废气的烟筒上，横烟管上设有控制其排放量的阀门，底板上设有将内炉芯和外炉筒之间的夹层空间与烟筒连通的斜烟管。[0005]本发明一种带双烟道管的煤柴燃炉，其特征在于所述的底板下设有支撑燃炉重量的炉脚。[0006]本发明一种带双烟道管的煤柴燃炉，其特征在于所述的阀门上设有控制其开闭的手柄。[0007]本发明一种带双烟道管的煤柴燃炉，其特征在于所述的进料门上设有可将其封闭的活动门。[0008]本发明一种带双烟道管的煤柴燃炉，其特征在于所述的炉桥上设有方便其抽拉的手柄。[0009]本发明一种带双烟道管的煤柴燃炉在使
