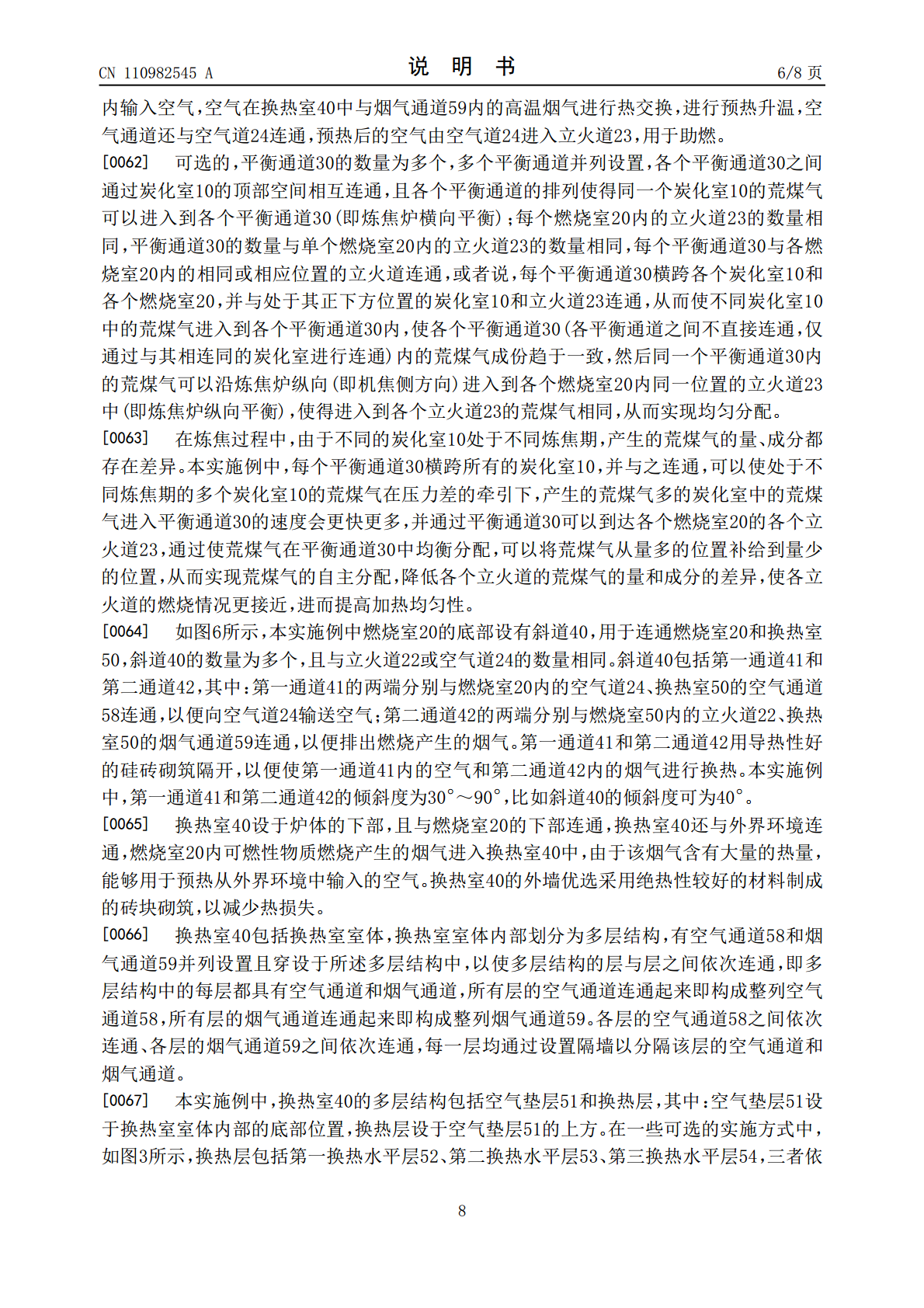

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110982545A(43)申请公布日2020.04.10(21)申请号202010002028.4(22)申请日2020.01.02(71)申请人华泰永创（北京）科技股份有限公司地址100176北京市经济技术开发区科创十三街31号院二区15号楼5层501(72)发明人姚梈徐列康健张晓光毛旸(74)专利代理机构北京天昊联合知识产权代理有限公司11112代理人罗建民邓伯英(51)Int.Cl.C10B53/00(2006.01)C10B49/00(2006.01)C10B49/02(2006.01)C10B51/00(2006.01)F23C6/02(2006.01)权利要求书1页说明书8页附图7页(54)发明名称一种炼焦炉的燃烧室及炼焦炉(57)摘要本发明公开一种炼焦炉的燃烧室,包括室体，所述室体内设有立火道，所述立火道采用多对，各对所述立火道之间通过第一隔墙隔开，每对所述立火道内的两个立火道之间设有第二隔墙，所述第一隔墙和所述第二隔墙间隔设置，所述第二隔墙内设有空气道，所述空气道与其相邻的两个立火道连通。本发明还提供一种包括上述燃烧室的炼焦炉。本发明可使燃烧室温度分布更均匀，从而提高加热效率和炼焦质量。CN110982545ACN110982545A权利要求书1/1页1.一种炼焦炉的燃烧室，包括室体，其特征在于，所述室体内设有立火道(23)，所述立火道采用多对，各对所述立火道之间通过第一隔墙(21)隔开，每对所述立火道内的两个立火道之间设有第二隔墙(22)，所述第一隔墙和所述第二隔墙间隔设置，所述第二隔墙内设有空气道(24)，所述空气道与其相邻的两个立火道连通。2.根据权利要求1所述的炼焦炉的燃烧室，其特征在于，所述立火道为竖向设置，其顶部和其底部均为敞口，所述立火道顶部的敞口用于输入可燃性物质，所述立火道底部的敞口用于输出可燃性物质燃烧产生的烟气。3.根据权利要求1所述的炼焦炉的燃烧室，其特征在于，每个所述第二隔墙内的空气道的数量为两个，两个空气道分别与第二隔墙相邻的两个立火道连通。4.根据权利要求1所述的炼焦炉的燃烧室，其特征在于，所述空气道设有多个出口(26)，多个所述出口沿所述空气通道的长度方向均匀分布。5.根据权利要求4所述的炼焦炉的燃烧室，其特征在于，所述出口包括第一出口(261)、第二出口(262)、第三出口(263)，所述第一出口、所述第二出口、所述第三出口依次设于所述空气道的上部、中部、下部。6.根据权利要求5所述的炼焦炉的燃烧室，其特征在于，所述第一出口、所述第二出口、所述第三出口的面积比为1～2:1:3～5。7.根据权利要求1-6任一项所述的炼焦炉的燃烧室，其特征在于，所述室体、所述第一隔墙、第二隔墙均采用硅砖砌筑而成。8.一种炼焦炉，包括炉体，所述炉体内有炭化室(10)和燃烧室(20)，其特征在于，所述燃烧室采用权利要求1-7任一项所述的炼焦炉的燃烧室。9.根据权利要求8所述的炼焦炉，其特征在于，所述炭化室和所述燃烧室并列设于所述炉体的上部；所述炼焦炉还包括平衡通道(30)和换热室(50)，所述平衡通道设于所述炉顶内，且与所述炭化室、所述燃烧室分别连通，用于将炭化室内煤料干馏产生的可燃性物质均衡分配到燃烧室；所述换热室，设于所述炉体的下部，且与所述燃烧室连通，所述换热室还与外界环境连通，用于预热从所述外界环境中输入的空气。10.根据权利要求9所述的炼焦炉，其特征在于，所述平衡通道横跨炭化室和燃烧室，并与处于其正下方位置的立火道连通。2CN110982545A说明书1/8页一种炼焦炉的燃烧室及炼焦炉技术领域[0001]本发明属于炼焦技术领域，具体涉及一种燃烧室及含有该燃烧室的炼焦炉。背景技术[0002]在炼焦工业中，通常将煤料干馏产生的荒煤气在炼焦炉的燃烧室中进行燃烧，以提供煤料干馏所需的热量。[0003]传统的炼焦炉主要有卧式炼焦炉和立式炼焦炉，两种炼焦炉各有特点，其中：卧式炼焦炉的结构占地面积大，投资成本高，煤饼宽达3-4m，过宽的炭化室严重影响了热传递效果，结焦时间过长，而且，多采用直接加热方式，会有1.5-4％的煤及焦炭燃烧，以补充煤干馏所需的热量，导致产能降低；立式炼焦炉又称立式热回收焦炉，在配合煤挥发分低时，煤干馏所需的热量不能自给自足，需要额外补充煤气以补燃，加热效率低，而且，由于不同炭化室所处的结焦时期不同，产生的荒煤气的量不同，导致焦炉加热不均衡，结焦时间长。[0004]并且，在上述两种炼焦炉中，对于其中的燃烧室而言，有一些是将燃烧室分为多个立火道，并在每个隔墙内均设置空气道，以向立火道输送燃烧所需的空气，这种燃烧室形成的温度场不均匀，导致对炭化室加热不均匀，炼焦产物(焦炭)上会出现明暗交替排布的斑马纹，影响
