一种降低瓦斯氧化炉烘干煤泥热风含氧量的装置及方法.pdf

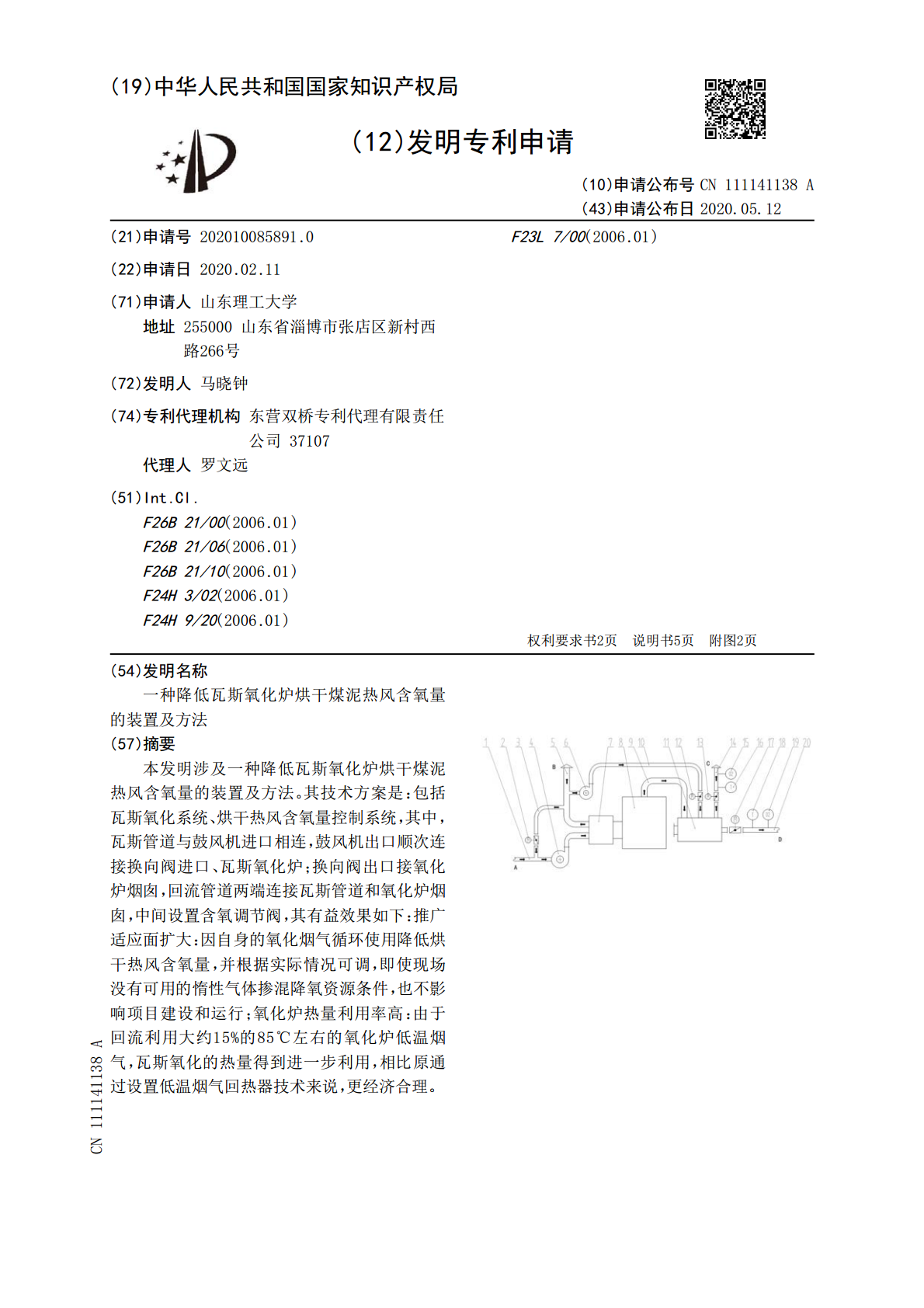

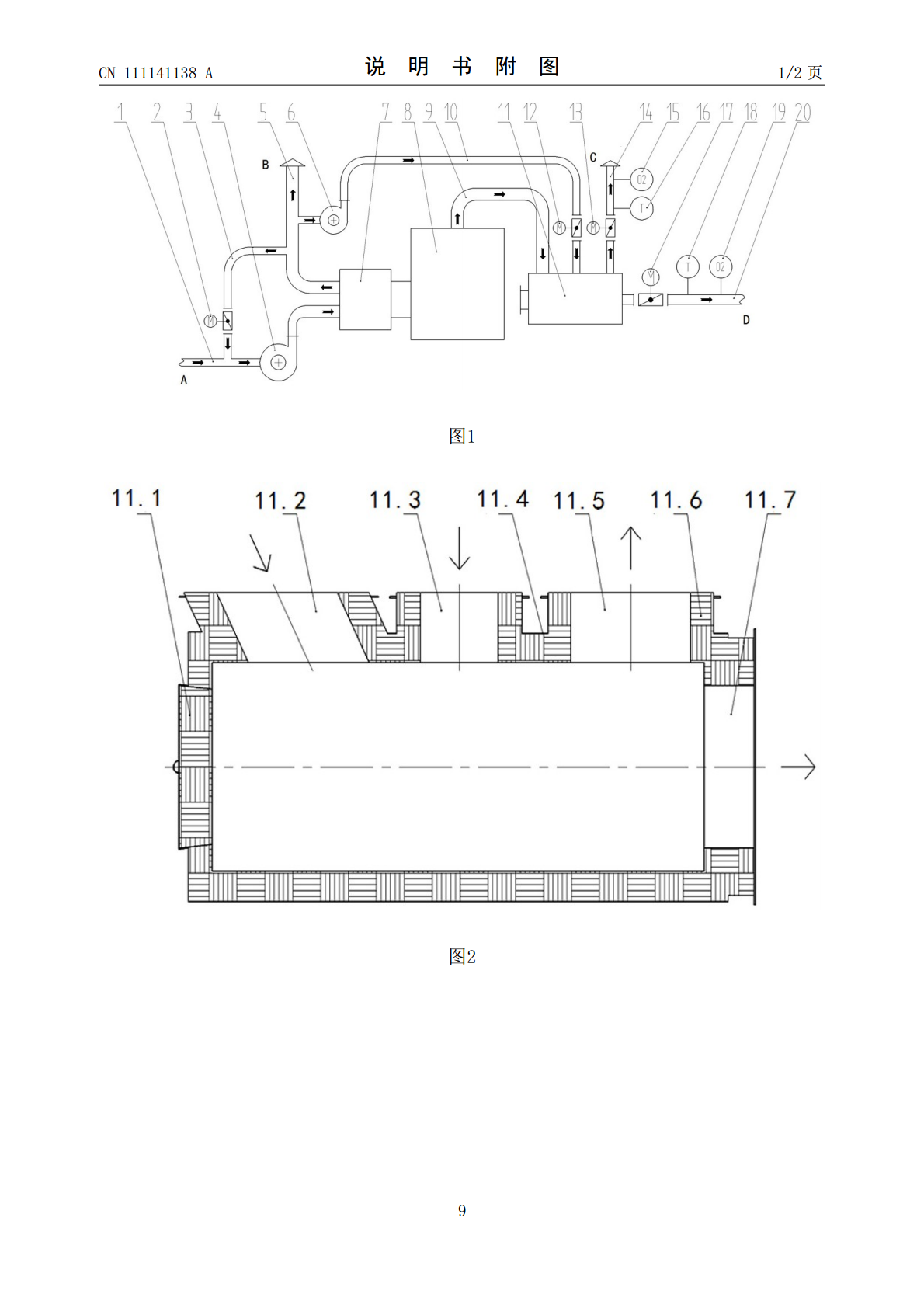

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111141138A(43)申请公布日2020.05.12(21)申请号202010085891.0F23L7/00(2006.01)(22)申请日2020.02.11(71)申请人山东理工大学地址255000山东省淄博市张店区新村西路266号(72)发明人马晓钟(74)专利代理机构东营双桥专利代理有限责任公司37107代理人罗文远(51)Int.Cl.F26B21/00(2006.01)F26B21/06(2006.01)F26B21/10(2006.01)F24H3/02(2006.01)F24H9/20(2006.01)权利要求书2页说明书5页附图2页(54)发明名称一种降低瓦斯氧化炉烘干煤泥热风含氧量的装置及方法(57)摘要本发明涉及一种降低瓦斯氧化炉烘干煤泥热风含氧量的装置及方法。其技术方案是：包括瓦斯氧化系统、烘干热风含氧量控制系统，其中，瓦斯管道与鼓风机进口相连，鼓风机出口顺次连接换向阀进口、瓦斯氧化炉；换向阀出口接氧化炉烟囱，回流管道两端连接瓦斯管道和氧化炉烟囱，中间设置含氧调节阀，其有益效果如下：推广适应面扩大：因自身的氧化烟气循环使用降低烘干热风含氧量，并根据实际情况可调，即使现场没有可用的惰性气体掺混降氧资源条件，也不影响项目建设和运行；氧化炉热量利用率高：由于回流利用大约15%的85℃左右的氧化炉低温烟气，瓦斯氧化的热量得到进一步利用，相比原通过设置低温烟气回热器技术来说，更经济合理。CN111141138ACN111141138A权利要求书1/2页1.一种降低瓦斯氧化炉烘干煤泥热风含氧量的装置，其特征是：包括瓦斯氧化系统、烘干热风含氧量控制系统、烘干热风温度控制系统、设备启停和烘干热风输送操作系统，其中，瓦斯管道（1）与鼓风机（4）进口相连，鼓风机（4）出口顺次连接换向阀（7）进口、瓦斯氧化炉（8）；换向阀（7）出口接氧化炉烟囱（5），这些机构组成瓦斯氧化系统；回流管道（3）两端连接瓦斯管道（1）和氧化炉烟囱（5），中间设置含氧调节阀（2），这些机构组成烘干热风含氧量控制系统；调温管道（10）两端连接氧化炉烟囱（5）和热风调温阀（12），其中，靠近氧化炉烟囱（5）侧设置引风机（6），靠近热风调温箱（11）侧设置热风调温阀（12），高温热风管道（9）两端连接瓦斯氧化炉（8）和热风调温箱（11），这些机构组成烘干热风温度控制系统，并辅助控制含氧量；功能烟囱（14）与热风调温箱（11）连接，功能烟囱（14）上设置功能排烟阀（13）、功能氧传感器（15）和功能温度传感器（16）；热风调温箱（11）出口依次连接烘干热风阀（17）、热风管道（20），热风管道（20）上设置烘干热风温度传感器（18）和烘干热风氧传感器（19），这些机构组成设备启停和烘干热风输送操作系统。2.根据权利要求1所述的降低瓦斯氧化炉烘干煤泥热风含氧量的装置，其特征是：在鼓风机（4）的吸力作用下，氧化炉烟囱（5）中的部分低温烟气与煤矿瓦斯混配后在瓦斯氧化炉（8）内氧化，通过含氧调节阀（2）调节回流数量，经过多次循环控制达到烘干热风含氧量要求。3.根据权利要求1所述的降低瓦斯氧化炉烘干煤泥热风含氧量的装置，其特征是：以引风机（6）作动力经调温管道（10）、热风调温阀（12）调节，将低温烟气送入热风调温箱（11），降低来自瓦斯氧化炉（8）的高温烟气温度，同时，可以辅助降低用于烘干煤泥热风的含氧量。4.根据权利要求1所述的降低瓦斯氧化炉烘干煤泥热风含氧量的装置，其特征是：所述的功能排烟阀（13）、功能烟囱（14）、功能氧传感器（15）、功能温度传感器（16）组成设备启停操作系统，在功能烟囱（14）上安设功能排烟阀（13）、功能氧传感器（15）和功能温度传感器（16），所述功能烟囱（14）安装在热风调温箱（11）上，烘干系统工作前能实现烘干热风含氧量和温度的预调，当烘干系统故障或停机时，也能将瓦斯氧化炉内蓄存的热量排出。5.根据权利要求1所述的降低瓦斯氧化炉烘干煤泥热风含氧量的装置，其特征是：所述的热风调温箱（11）包括泄爆孔堵（11.1）、高温烟气进口（11.2）、低温烟气进口（11.3）、金属外壳（11.4）、高温烟气出口（11.5）、保温层（11.6）、烘干热风出口（11.7），所述金属外壳（11.4）为筒形结构，在外侧设有保温层（11.6），一端设有泄爆孔堵（11.1），另一端设有烘干热风出口（11.7），在金属外壳（11.4）上依次设有高温烟气进口（11.2）、低温烟气进口（11.3）和高温烟气出口（11.5）。6.根据权利要求5所述的降低瓦斯氧化炉烘干煤泥热风含氧量的装置，其特征是：所述的高温烟气进口（11.2）为倾斜一定角度的斜孔，低温烟气进口（11.3）和高
