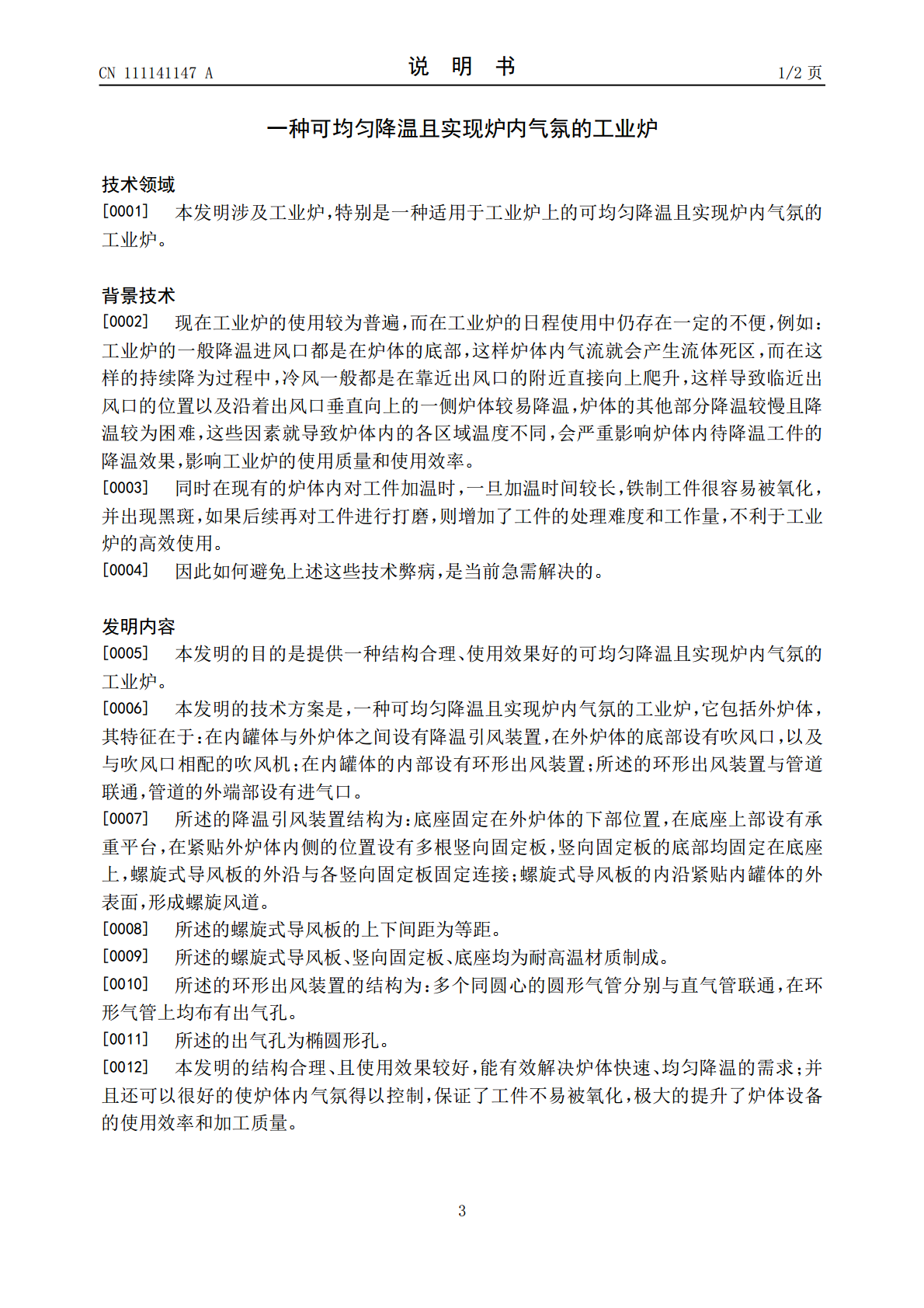

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111141147A(43)申请公布日2020.05.12(21)申请号202010137177.1(22)申请日2020.03.02(71)申请人河南天利热工装备股份有限公司地址453200河南省新乡市延津县产业集聚区北区307线(72)发明人李明科王卫臣王振永杨利伟王国举贾红梅(74)专利代理机构北京挺立专利事务所(普通合伙)11265代理人叶树明(51)Int.Cl.F27D9/00(2006.01)F27D7/06(2006.01)权利要求书1页说明书2页附图3页(54)发明名称一种可均匀降温且实现炉内气氛的工业炉(57)摘要本发明公开了一种可均匀降温且实现炉内气氛的工业炉，其技术方案要点是：它包括外炉体，在内罐体与外炉体之间设有降温引风装置，在外炉体的底部设有吹风口，以及与吹风口相配的吹风机；在内罐体的内部设有环形出风装置；所述的环形出风装置与管道联通，管道的外端部设有进气口。本发明的结构合理、且使用效果较好，能有效解决炉体快速、均匀降温的需求；并且还可以很好的使炉体内气氛得以控制，保证了工件不易被氧化，极大的提升了炉体设备的使用效率和工件质量。CN111141147ACN111141147A权利要求书1/1页1.一种可均匀降温且实现炉内气氛的工业炉，它包括外炉体，其特征在于：在内罐体与外炉体之间设有降温引风装置，在外炉体的底部设有吹风口，以及与吹风口相配的吹风机；在内罐体的内部设有环形出风装置；所述的环形出风装置与管道联通，管道的外端部设有进气口。2.如权利要求1所述的一种可均匀降温且实现炉内气氛的工业炉，其特征在于：所述的降温引风装置结构为：底座固定在外炉体的下部位置，在底座上部设有承重平台，在紧贴外炉体内侧的位置设有多根竖向固定板，竖向固定板的底部均固定在底座上，螺旋式导风板的外沿与各竖向固定板固定连接；螺旋式导风板的内沿紧贴内罐体的外表面，形成螺旋风道。3.如权利要求2所述的一种可均匀降温且实现炉内气氛的工业炉，其特征在于：所述的螺旋式导风板的上下间距为等距。4.如权利要求2所述的一种可均匀降温且实现炉内气氛的工业炉，其特征在于：所述的螺旋式导风板、竖向固定板、底座均为耐高温材质制成。5.如权利要求1所述的一种可均匀降温且实现炉内气氛的工业炉，其特征在于：所述的环形出风装置的结构为：多个同圆心的环形气管分别与直气管联通，在环形气管上均布有出气孔。6.如权利要求5所述的一种可均匀降温且实现炉内气氛的工业炉，其特征在于：所述的出气孔为椭圆形孔。2CN111141147A说明书1/2页一种可均匀降温且实现炉内气氛的工业炉技术领域[0001]本发明涉及工业炉，特别是一种适用于工业炉上的可均匀降温且实现炉内气氛的工业炉。背景技术[0002]现在工业炉的使用较为普遍，而在工业炉的日程使用中仍存在一定的不便，例如：工业炉的一般降温进风口都是在炉体的底部，这样炉体内气流就会产生流体死区，而在这样的持续降为过程中，冷风一般都是在靠近出风口的附近直接向上爬升，这样导致临近出风口的位置以及沿着出风口垂直向上的一侧炉体较易降温，炉体的其他部分降温较慢且降温较为困难，这些因素就导致炉体内的各区域温度不同，会严重影响炉体内待降温工件的降温效果，影响工业炉的使用质量和使用效率。[0003]同时在现有的炉体内对工件加温时，一旦加温时间较长，铁制工件很容易被氧化，并出现黑斑，如果后续再对工件进行打磨，则增加了工件的处理难度和工作量，不利于工业炉的高效使用。[0004]因此如何避免上述这些技术弊病，是当前急需解决的。发明内容[0005]本发明的目的是提供一种结构合理、使用效果好的可均匀降温且实现炉内气氛的工业炉。[0006]本发明的技术方案是，一种可均匀降温且实现炉内气氛的工业炉，它包括外炉体，其特征在于：在内罐体与外炉体之间设有降温引风装置，在外炉体的底部设有吹风口，以及与吹风口相配的吹风机；在内罐体的内部设有环形出风装置；所述的环形出风装置与管道联通，管道的外端部设有进气口。[0007]所述的降温引风装置结构为：底座固定在外炉体的下部位置，在底座上部设有承重平台，在紧贴外炉体内侧的位置设有多根竖向固定板，竖向固定板的底部均固定在底座上，螺旋式导风板的外沿与各竖向固定板固定连接；螺旋式导风板的内沿紧贴内罐体的外表面，形成螺旋风道。[0008]所述的螺旋式导风板的上下间距为等距。[0009]所述的螺旋式导风板、竖向固定板、底座均为耐高温材质制成。[0010]所述的环形出风装置的结构为：多个同圆心的圆形气管分别与直气管联通，在环形气管上均布有出气孔。[0011]所述的出气孔为椭圆形孔。[0012]本发明的结构合理、且使用效果较好，能有效解决炉体快速、均匀降温的需求；并且
