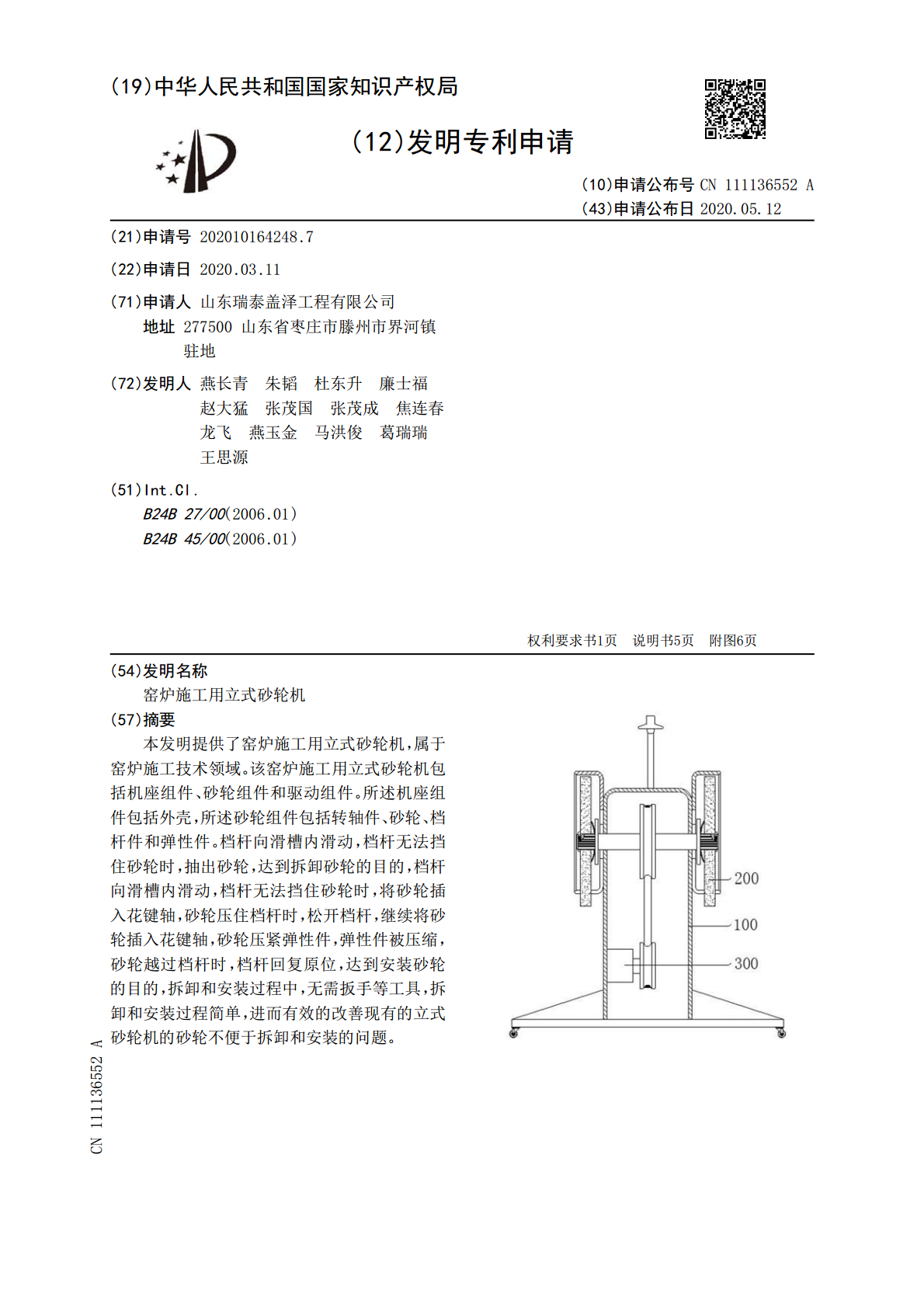

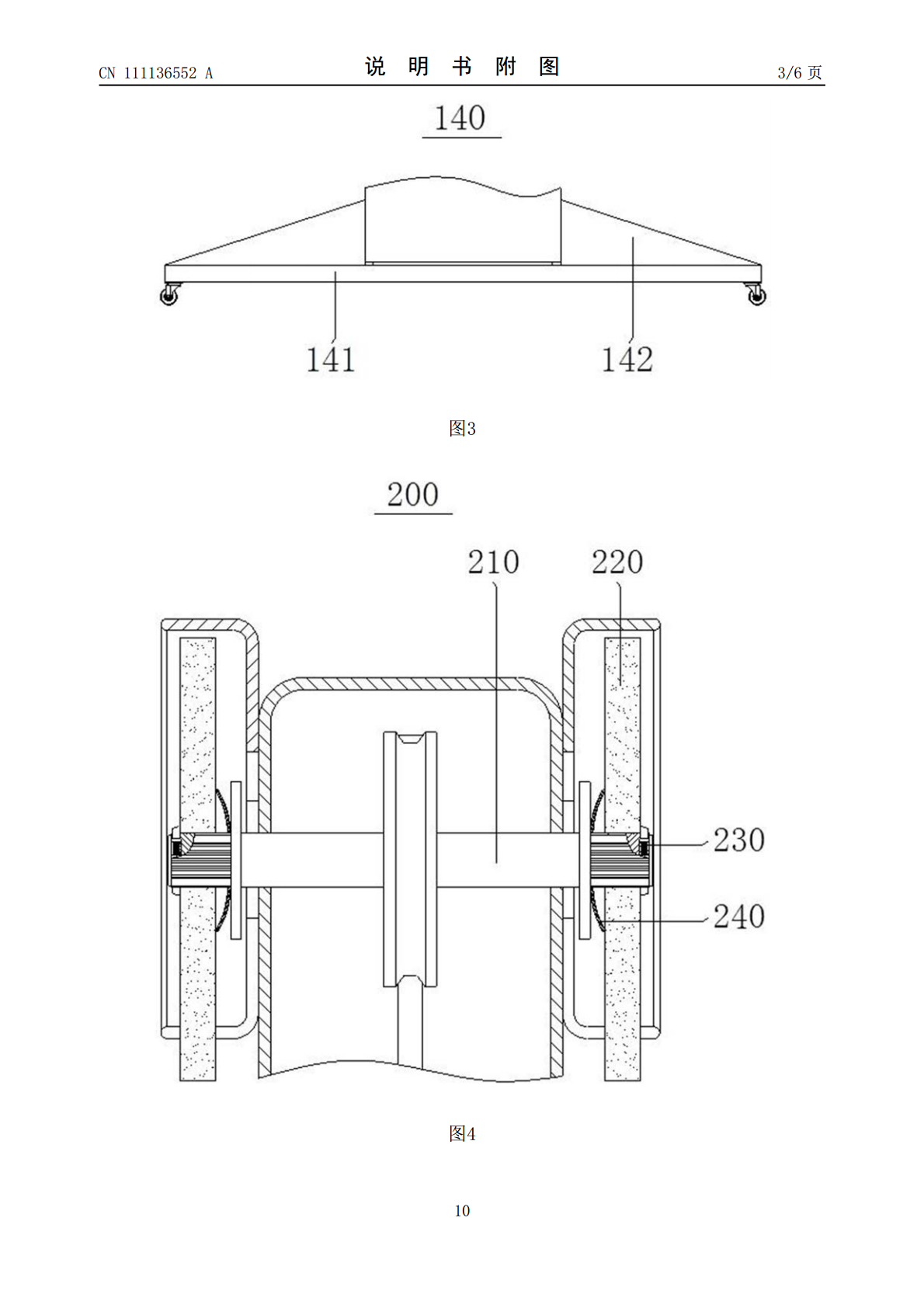

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111136552A(43)申请公布日2020.05.12(21)申请号202010164248.7(22)申请日2020.03.11(71)申请人山东瑞泰盖泽工程有限公司地址277500山东省枣庄市滕州市界河镇驻地(72)发明人燕长青朱韬杜东升廉士福赵大猛张茂国张茂成焦连春龙飞燕玉金马洪俊葛瑞瑞王思源(51)Int.Cl.B24B27/00(2006.01)B24B45/00(2006.01)权利要求书1页说明书5页附图6页(54)发明名称窑炉施工用立式砂轮机(57)摘要本发明提供了窑炉施工用立式砂轮机，属于窑炉施工技术领域。该窑炉施工用立式砂轮机包括机座组件、砂轮组件和驱动组件。所述机座组件包括外壳，所述砂轮组件包括转轴件、砂轮、档杆件和弹性件。档杆向滑槽内滑动，档杆无法挡住砂轮时，抽出砂轮，达到拆卸砂轮的目的，档杆向滑槽内滑动，档杆无法挡住砂轮时，将砂轮插入花键轴，砂轮压住档杆时，松开档杆，继续将砂轮插入花键轴，砂轮压紧弹性件，弹性件被压缩，砂轮越过档杆时，档杆回复原位，达到安装砂轮的目的，拆卸和安装过程中，无需扳手等工具，拆卸和安装过程简单，进而有效的改善现有的立式砂轮机的砂轮不便于拆卸和安装的问题。CN111136552ACN111136552A权利要求书1/1页1.窑炉施工用立式砂轮机，其特征在于，包括机座组件（100），所述机座组件（100）包括外壳（110）；砂轮组件（200），所述砂轮组件（200）包括转轴件（210）、砂轮（220）、档杆件（230）和弹性件（240），所述转轴件（210）包括转轴（211）、第一挡板（212）、花键轴（213）和第二挡板（214），所述花键轴（213）分别固定连接于所述转轴（211）两端，所述转轴（211）两端分别转动连接于所述外壳（110）两侧，所述花键轴（213）位于所述外壳（110）外部，所述第一挡板（212）固定套接于所述花键轴（213），所述第二挡板（214）固定连接于所述花键轴（213）端部，所述砂轮（220）通过花键固定套接于所述花键轴（213），所述弹性件（240）套接于所述花键轴（213），所述弹性件（240）设置于所述第一挡板（212）和所述砂轮（220）之间，所述砂轮（220）压紧所述弹性件（240），所述档杆件（230）包括档杆（231）和压缩弹簧（233），所述花键轴（213）端部开设有滑槽（232），所述档杆（231）套接于所述滑槽（232）内，所述档杆（231）能够沿所述滑槽（232）滑动，所述档杆（231）一端延伸出所述花键轴（213）且能够挡住所述砂轮（220）一侧，所述压缩弹簧（233）套接于所述滑槽（232）内，所述档杆（231）位于所述滑槽（232）内的一端压住所述压缩弹簧（233）；驱动组件（300），所述驱动组件（300）包括驱动电机（310），所述驱动电机（310）固定连接于所述外壳（110）内，所述转轴（211）被构造传动连接于所述驱动电机（310）。2.根据权利要求1所述的窑炉施工用立式砂轮机，其特征在于，所述外壳（110）包括壳体（111）和盖板（112），所述盖板（112）一侧转动连接于所述壳体（111），所述盖板（112）另一侧固定连接于所述壳体（111）。3.根据权利要求2所述的窑炉施工用立式砂轮机，其特征在于，所述盖板（112）外壁固定连接有把手（113），所述把手（113）套接有防滑套。4.根据权利要求1所述的窑炉施工用立式砂轮机，其特征在于，所述外壳（110）底端设置有支撑件（140）。5.根据权利要求4所述的窑炉施工用立式砂轮机，其特征在于，所述支撑件（140）包括支撑板（141）和加强板（142），所述支撑板（141）固定连接于所述外壳（110）底端，所述加强板（142）固定连接于所述外壳（110）和所述支撑板（141）之间。6.根据权利要求5所述的窑炉施工用立式砂轮机，其特征在于，所述支撑板（141）底端固定连接有万向轮（150）。7.根据权利要求1所述的窑炉施工用立式砂轮机，其特征在于，所述外壳（110）顶端固定连接有照明灯（120）。8.根据权利要求1所述的窑炉施工用立式砂轮机，其特征在于，所述外壳（110）两侧均固定连接有防护壳（130），所述砂轮（220）位于所述防护壳（130）内。9.根据权利要求1所述的窑炉施工用立式砂轮机，其特征在于，所述弹性件（240）设置为蝶形弹簧。10.根据权利要求1所述的窑炉施工用立式砂轮机，其特征在于，所述驱动电机（310）输出端固定连接有第一带轮（320），所述转轴（211）固定套接有第二带轮（330），所述第一带轮（320）和所述第二带轮（330）通过带传动连接。2CN11113655
