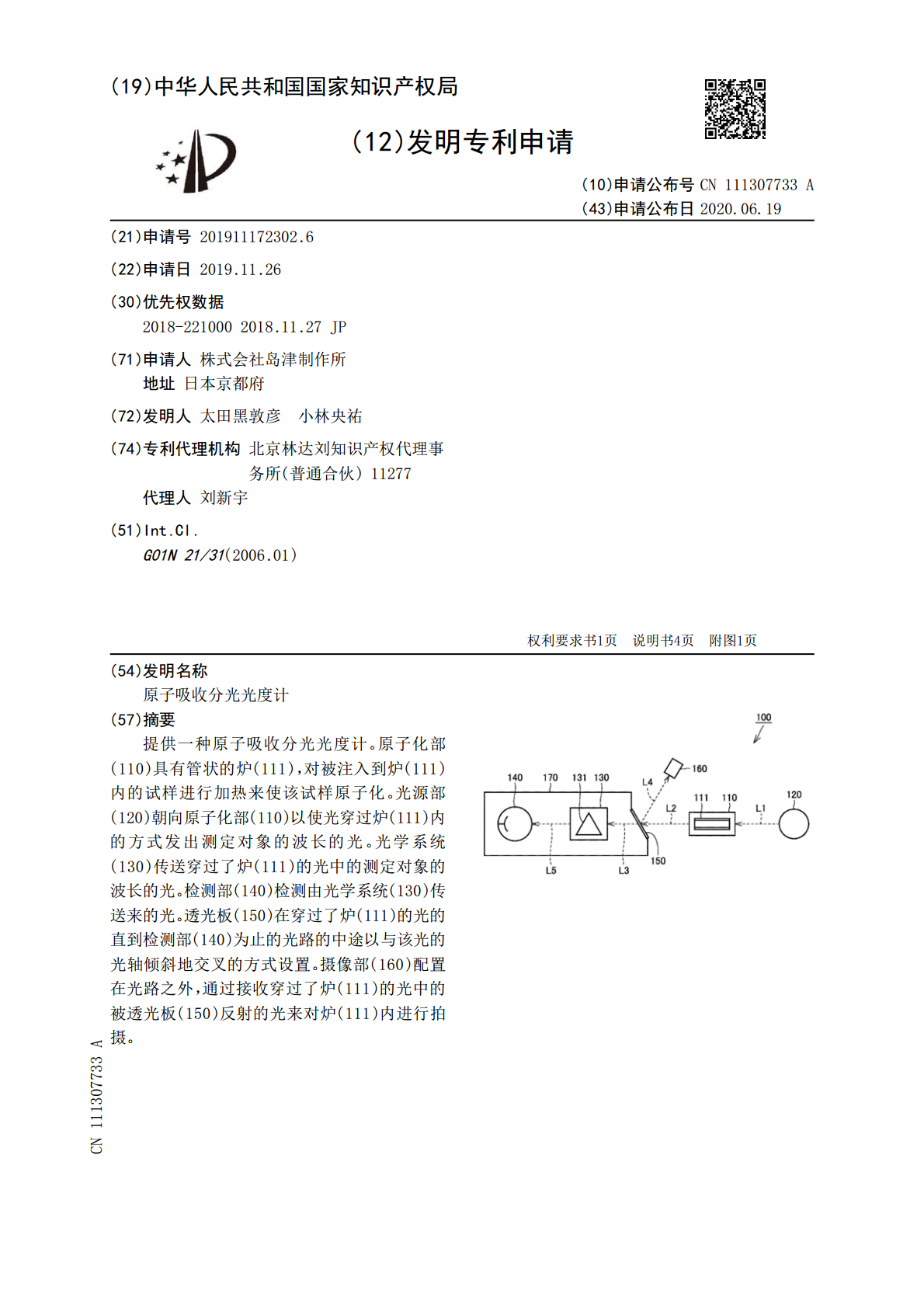

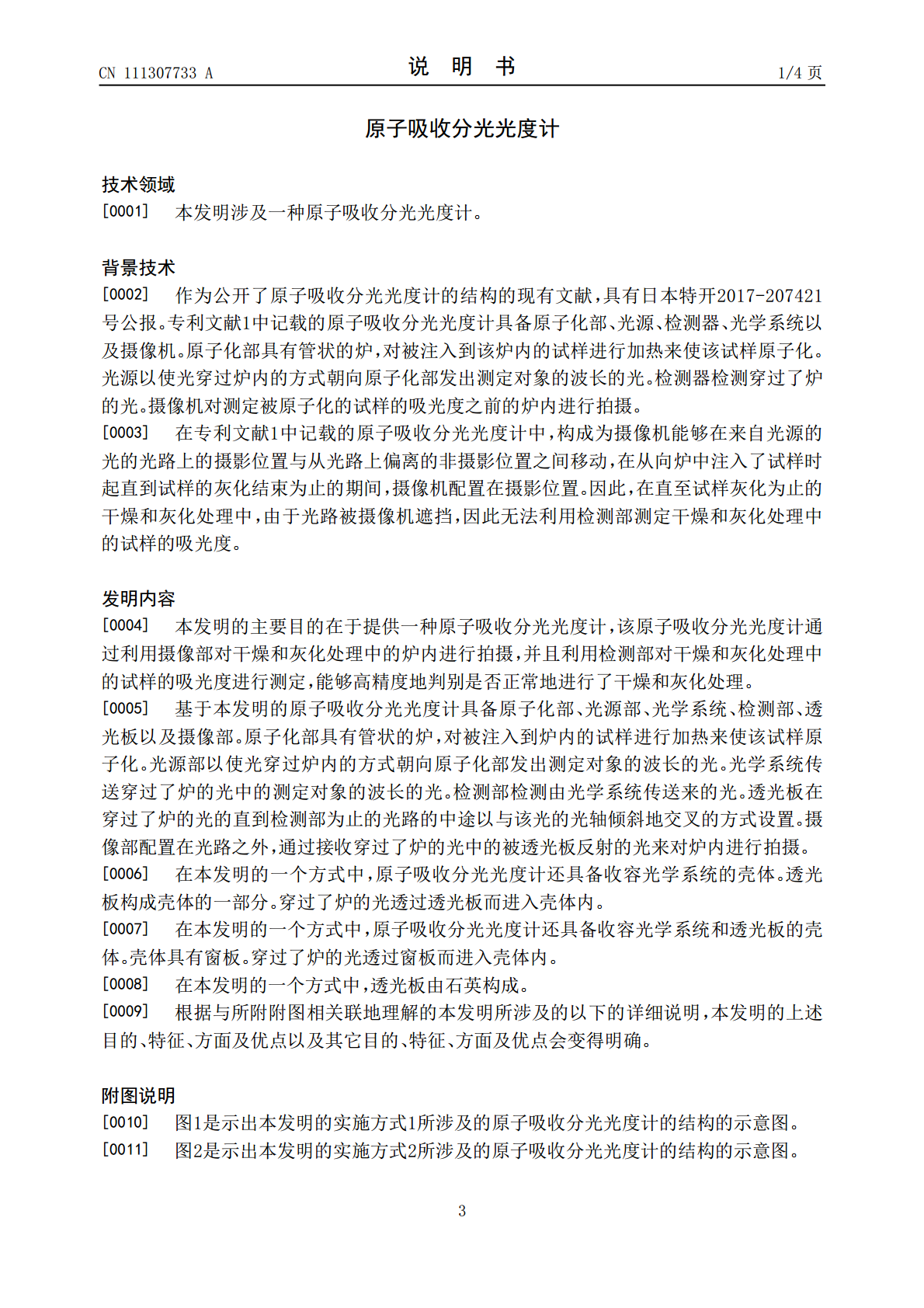

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111307733A(43)申请公布日2020.06.19(21)申请号201911172302.6(22)申请日2019.11.26(30)优先权数据2018-2210002018.11.27JP(71)申请人株式会社岛津制作所地址日本京都府(72)发明人太田黑敦彦小林央祐(74)专利代理机构北京林达刘知识产权代理事务所(普通合伙)11277代理人刘新宇(51)Int.Cl.G01N21/31(2006.01)权利要求书1页说明书4页附图1页(54)发明名称原子吸收分光光度计(57)摘要提供一种原子吸收分光光度计。原子化部(110)具有管状的炉(111)，对被注入到炉(111)内的试样进行加热来使该试样原子化。光源部(120)朝向原子化部(110)以使光穿过炉(111)内的方式发出测定对象的波长的光。光学系统(130)传送穿过了炉(111)的光中的测定对象的波长的光。检测部(140)检测由光学系统(130)传送来的光。透光板(150)在穿过了炉(111)的光的直到检测部(140)为止的光路的中途以与该光的光轴倾斜地交叉的方式设置。摄像部(160)配置在光路之外，通过接收穿过了炉(111)的光中的被透光板(150)反射的光来对炉(111)内进行拍摄。CN111307733ACN111307733A权利要求书1/1页1.一种原子吸收分光光度计，具备：原子化部，其具有管状的炉，对被注入到该炉内的试样进行加热来使该试样原子化；光源部，其以使光穿过所述炉内的方式朝向所述原子化部发出测定对象的波长的光；光学系统，其传送穿过了所述炉的光中的测定对象的波长的光；检测部，其检测由所述光学系统传送来的光；透光板，其在穿过了所述炉的光的直到所述检测部为止的光路的中途以与该光的光轴倾斜地交叉的方式设置；以及摄像部，其配置在所述光路之外，通过接收穿过了所述炉的光中的被所述透光板反射的光来对所述炉内进行拍摄。2.根据权利要求1所述的原子吸收分光光度计，其特征在于，还具备收容所述光学系统的壳体，所述透光板构成所述壳体的一部分，穿过了所述炉的光透过所述透光板而进入所述壳体内。3.根据权利要求1所述的原子吸收分光光度计，其特征在于，还具备收容所述光学系统和所述透光板的壳体，所述壳体具有窗板，穿过了所述炉的光透过所述窗板而进入所述壳体内。4.根据权利要求1至3中的任一项所述的原子吸收分光光度计，其特征在于，所述透光板由石英构成。2CN111307733A说明书1/4页原子吸收分光光度计技术领域[0001]本发明涉及一种原子吸收分光光度计。背景技术[0002]作为公开了原子吸收分光光度计的结构的现有文献，具有日本特开2017-207421号公报。专利文献1中记载的原子吸收分光光度计具备原子化部、光源、检测器、光学系统以及摄像机。原子化部具有管状的炉，对被注入到该炉内的试样进行加热来使该试样原子化。光源以使光穿过炉内的方式朝向原子化部发出测定对象的波长的光。检测器检测穿过了炉的光。摄像机对测定被原子化的试样的吸光度之前的炉内进行拍摄。[0003]在专利文献1中记载的原子吸收分光光度计中，构成为摄像机能够在来自光源的光的光路上的摄影位置与从光路上偏离的非摄影位置之间移动，在从向炉中注入了试样时起直到试样的灰化结束为止的期间，摄像机配置在摄影位置。因此，在直至试样灰化为止的干燥和灰化处理中，由于光路被摄像机遮挡，因此无法利用检测部测定干燥和灰化处理中的试样的吸光度。发明内容[0004]本发明的主要目的在于提供一种原子吸收分光光度计，该原子吸收分光光度计通过利用摄像部对干燥和灰化处理中的炉内进行拍摄，并且利用检测部对干燥和灰化处理中的试样的吸光度进行测定，能够高精度地判别是否正常地进行了干燥和灰化处理。[0005]基于本发明的原子吸收分光光度计具备原子化部、光源部、光学系统、检测部、透光板以及摄像部。原子化部具有管状的炉，对被注入到炉内的试样进行加热来使该试样原子化。光源部以使光穿过炉内的方式朝向原子化部发出测定对象的波长的光。光学系统传送穿过了炉的光中的测定对象的波长的光。检测部检测由光学系统传送来的光。透光板在穿过了炉的光的直到检测部为止的光路的中途以与该光的光轴倾斜地交叉的方式设置。摄像部配置在光路之外，通过接收穿过了炉的光中的被透光板反射的光来对炉内进行拍摄。[0006]在本发明的一个方式中，原子吸收分光光度计还具备收容光学系统的壳体。透光板构成壳体的一部分。穿过了炉的光透过透光板而进入壳体内。[0007]在本发明的一个方式中，原子吸收分光光度计还具备收容光学系统和透光板的壳体。壳体具有窗板。穿过了炉的光透过窗板而进入壳体内。[0008]在本发明的一个方式中，透光板由石英构成。[000
