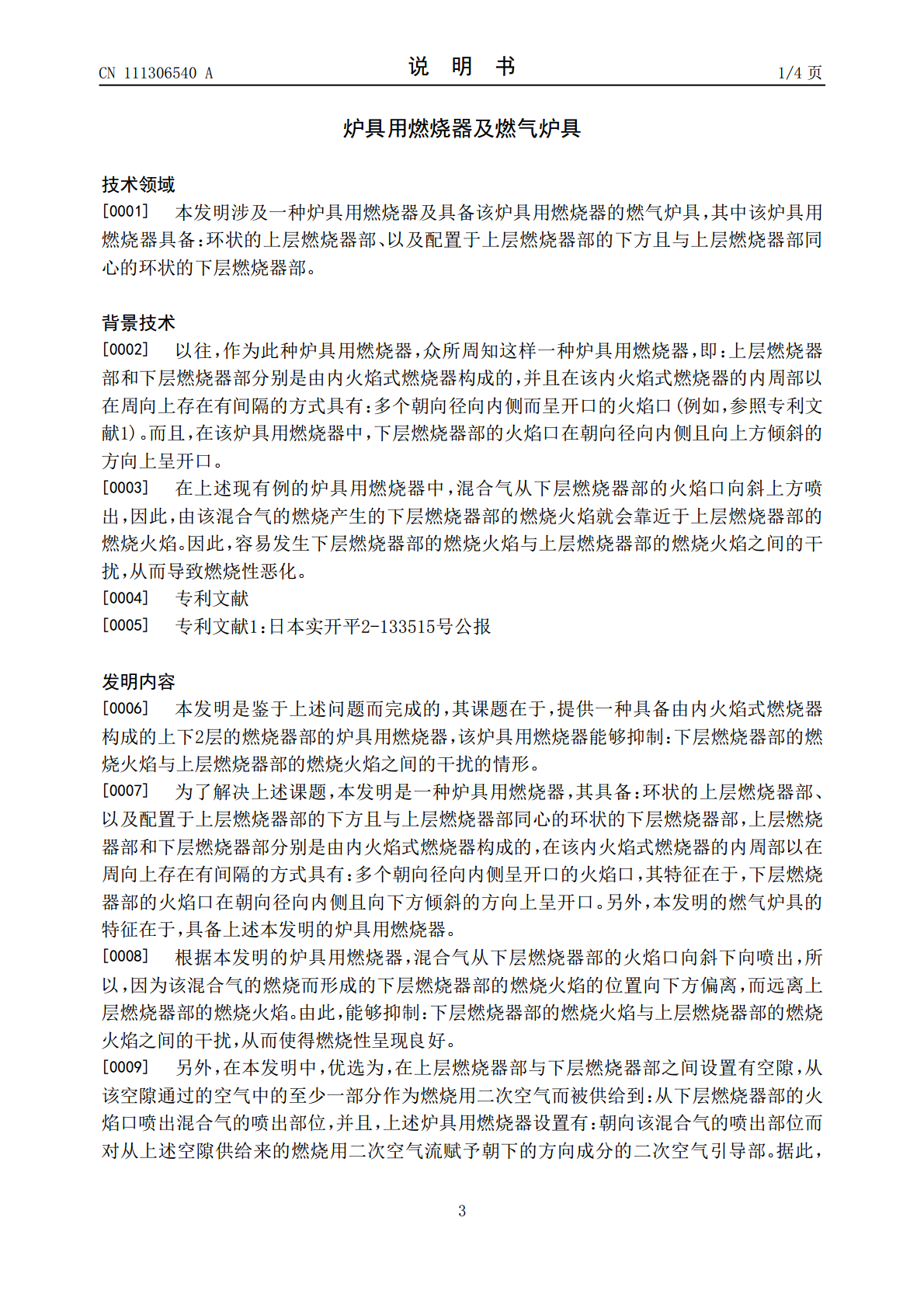

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111306540A(43)申请公布日2020.06.19(21)申请号201910908403.9(22)申请日2019.09.25(30)优先权数据2018-2314542018.12.11JP(71)申请人林内株式会社地址日本国爱知县(72)发明人中村悠辅荒松政男林周作(74)专利代理机构北京旭知行专利代理事务所(普通合伙)11432代理人王轶李伟(51)Int.Cl.F23D14/06(2006.01)F23D14/46(2006.01)F23D14/58(2006.01)F24C3/08(2006.01)权利要求书1页说明书4页附图3页(54)发明名称炉具用燃烧器及燃气炉具(57)摘要本发明提供一种炉具用燃烧器，其具备：环状的上层燃烧器部(5)、以及配置于上层燃烧器部的下方且与上层燃烧器部同心的环状的下层燃烧器部(6)，上层燃烧器部和下层燃烧器部分别是由内火焰式燃烧器构成的，在该内火焰式燃烧器的内周部以在周向上存在有间隔的方式具有多个朝向径向内侧呈开口的火焰口(51、61)，从而能够抑制：下层燃烧器部的燃烧火焰与上层燃烧器部的燃烧火焰之间的干扰。使下层燃烧器部的火焰口在朝向径向内侧且向下方倾斜的方向上开口。优选设置有二次空气引导部(8)，其朝向从下层燃烧器的火焰口喷出混合气的喷出部位，对从上层燃烧器部与下层燃烧器部之间的空隙(7)供给来的燃烧用二次空气流赋予朝下的方向成分。CN111306540ACN111306540A权利要求书1/1页1.一种炉具用燃烧器，其具备：环状的上层燃烧器部、以及配置于上层燃烧器部的下方且与上层燃烧器部同心的环状的下层燃烧器部，上层燃烧器部和下层燃烧器部分别是由内火焰式燃烧器构成的，在该内火焰式燃烧器的内周部以在周向上存在有间隔的方式具有：多个朝向径向内侧呈开口的火焰口，所述炉具用燃烧器的特征在于，下层燃烧器部的火焰口在朝向径向内侧且向下方倾斜的方向上呈开口。2.根据权利要求1所述的炉具用燃烧器，其特征在于，在所述上层燃烧器部与所述下层燃烧器部之间设置有空隙，从该空隙通过的空气中的至少一部分作为燃烧用二次空气而被供给到：从下层燃烧器部的所述火焰口喷出混合气的喷出部位，并且，所述炉具用燃烧器设置有：朝向该混合气的喷出部位而对从所述空隙供给来的燃烧用二次空气流赋予朝下的方向成分的二次空气引导部。3.根据权利要求1所述的炉具用燃烧器，其特征在于，在所述上层燃烧器部的底壁部的内周部设置有：朝向比上层燃烧器部的所述火焰口的下端更靠向径向内侧位置突出的突出部。4.一种燃气炉具，其特征在于，具备：权利要求1～3中的任意一项所述的炉具用燃烧器。2CN111306540A说明书1/4页炉具用燃烧器及燃气炉具技术领域[0001]本发明涉及一种炉具用燃烧器及具备该炉具用燃烧器的燃气炉具，其中该炉具用燃烧器具备：环状的上层燃烧器部、以及配置于上层燃烧器部的下方且与上层燃烧器部同心的环状的下层燃烧器部。背景技术[0002]以往，作为此种炉具用燃烧器，众所周知这样一种炉具用燃烧器，即：上层燃烧器部和下层燃烧器部分别是由内火焰式燃烧器构成的，并且在该内火焰式燃烧器的内周部以在周向上存在有间隔的方式具有：多个朝向径向内侧而呈开口的火焰口(例如，参照专利文献1)。而且，在该炉具用燃烧器中，下层燃烧器部的火焰口在朝向径向内侧且向上方倾斜的方向上呈开口。[0003]在上述现有例的炉具用燃烧器中，混合气从下层燃烧器部的火焰口向斜上方喷出，因此，由该混合气的燃烧产生的下层燃烧器部的燃烧火焰就会靠近于上层燃烧器部的燃烧火焰。因此，容易发生下层燃烧器部的燃烧火焰与上层燃烧器部的燃烧火焰之间的干扰，从而导致燃烧性恶化。[0004]专利文献[0005]专利文献1：日本实开平2-133515号公报发明内容[0006]本发明是鉴于上述问题而完成的，其课题在于，提供一种具备由内火焰式燃烧器构成的上下2层的燃烧器部的炉具用燃烧器，该炉具用燃烧器能够抑制：下层燃烧器部的燃烧火焰与上层燃烧器部的燃烧火焰之间的干扰的情形。[0007]为了解决上述课题，本发明是一种炉具用燃烧器，其具备：环状的上层燃烧器部、以及配置于上层燃烧器部的下方且与上层燃烧器部同心的环状的下层燃烧器部，上层燃烧器部和下层燃烧器部分别是由内火焰式燃烧器构成的，在该内火焰式燃烧器的内周部以在周向上存在有间隔的方式具有：多个朝向径向内侧呈开口的火焰口，其特征在于，下层燃烧器部的火焰口在朝向径向内侧且向下方倾斜的方向上呈开口。另外，本发明的燃气炉具的特征在于，具备上述本发明的炉具用燃烧器。[0008]根据本发明的炉具用燃烧器，混合气从下层燃烧器部的火焰口向斜下向喷出，所以，因为该混合气的燃烧而形成的下层燃烧器部的
