利用水动能除垢装置.pdf

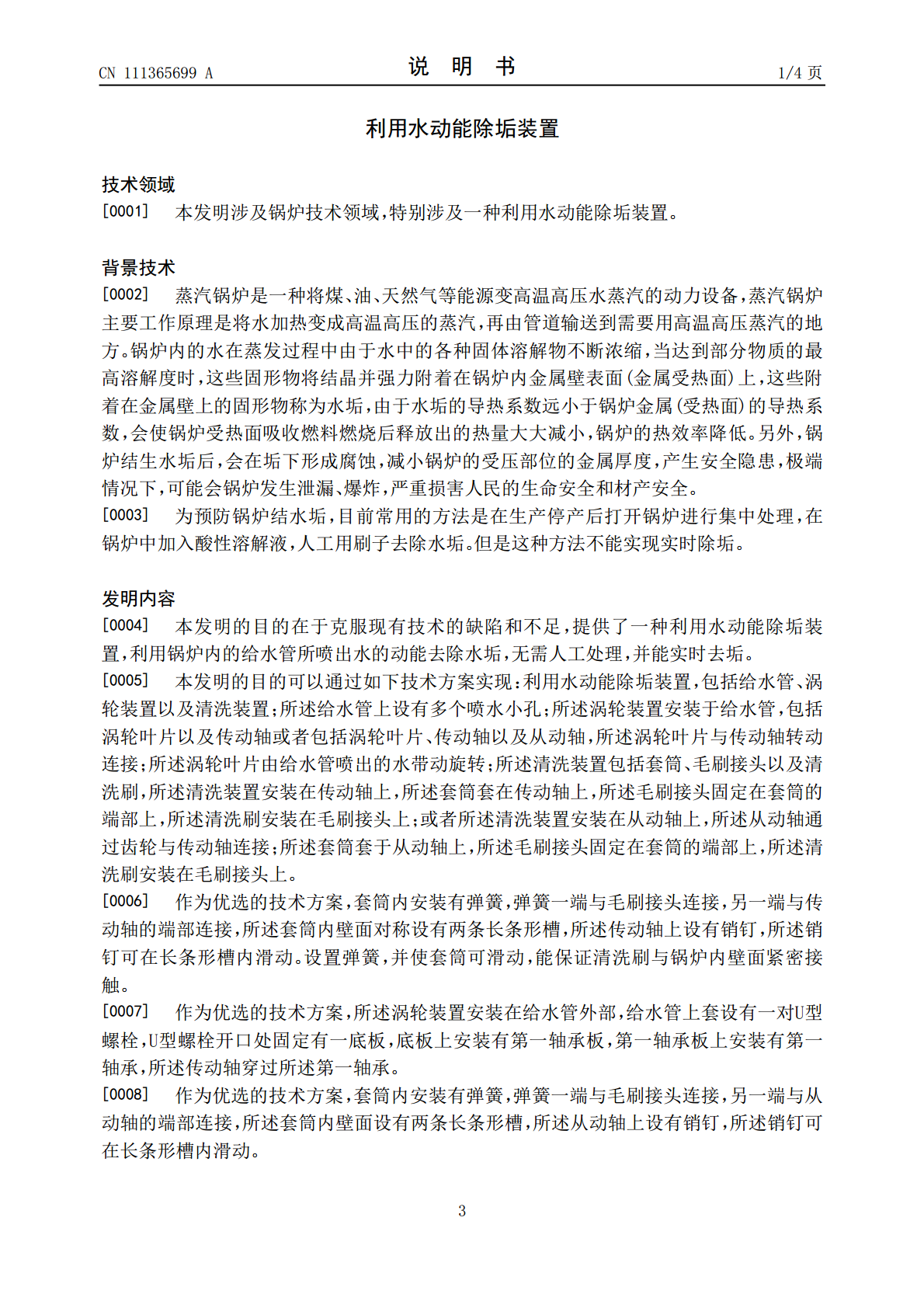

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111365699A(43)申请公布日2020.07.03(21)申请号202010274099.XF03B1/04(2006.01)(22)申请日2020.04.09F03B3/12(2006.01)(71)申请人广东省特种设备检测研究院地址510660广东省广州市天河区黄埔大道中路146-150号6B房(72)发明人洪湖瞿全炎童子权胡雪莲(74)专利代理机构广州市华学知识产权代理有限公司44245代理人黄媛君裘晖(51)Int.Cl.F22B37/54(2006.01)F22B37/52(2006.01)F03B13/00(2006.01)F03B1/00(2006.01)F03B1/02(2006.01)权利要求书1页说明书4页附图6页(54)发明名称利用水动能除垢装置(57)摘要本发明公开了利用水动能除垢装置，包括给水管、涡轮装置以及清洗装置；给水管上设有多个喷水小孔；涡轮装置安装于给水管，包括涡轮叶片以及传动轴，涡轮叶片与传动轴转动连接；涡轮叶片由给水管喷出的水带动旋转；清洗装置包括套筒、毛刷接头以及清洗刷，清洗装置安装在传动轴上，套筒套在传动轴上，毛刷接头固定在套筒的端部上，清洗刷安装在毛刷接头上；或者清洗装置安装在从动轴上，从动轴通过齿轮与传动轴连接；套筒套于从动轴上，毛刷接头固定在套筒的端部上，清洗刷安装在毛刷接头上。本发明利用锅炉内的给水管所喷出水的动能去除水垢，无需人工处理，并能实时去垢。本发明涉及锅炉技术领域。CN111365699ACN111365699A权利要求书1/1页1.利用水动能除垢装置，其特征在于，包括给水管、涡轮装置以及清洗装置；所述给水管上设有多个喷水小孔；所述涡轮装置安装于给水管，包括涡轮叶片、传动轴或者包括涡轮叶片、传动轴以及从动轴；所述涡轮叶片与传动轴转动连接；所述涡轮叶片由给水管喷出的水带动旋转；所述清洗装置包括套筒、毛刷接头以及清洗刷，所述清洗装置安装在传动轴上，所述套筒套在传动轴上，所述毛刷接头固定在套筒的端部上，所述清洗刷安装在毛刷接头上；或者所述清洗装置安装在从动轴上，所述从动轴通过齿轮与传动轴连接；所述套筒套于从动轴上，所述毛刷接头固定在套筒的端部上，所述清洗刷安装在毛刷接头上。2.根据权利要求1所述的利用水动能除垢装置，其特征在于，套筒内安装有弹簧，弹簧一端与毛刷接头连接，另一端与传动轴的端部连接，所述套筒内壁面对称设有两条长条形槽，所述传动轴上设有销钉，所述销钉可在长条形槽内滑动。3.根据权利要求2所述的利用水动能除垢装置，其特征在于，所述涡轮装置安装在给水管外部，给水管上套设有一对U型螺栓，U型螺栓开口处固定有一底板，底板上安装有第一轴承板，第一轴承板上安装有第一轴承，所述传动轴穿过所述第一轴承。4.根据权利要求1所述的利用水动能除垢装置，其特征在于，套筒内安装有弹簧，弹簧一端与毛刷接头连接，另一端与从动轴的端部连接，所述套筒内壁面设有两条长条形槽，所述从动轴上设有销钉，所述销钉可在长条形槽内滑动。5.根据权利要求4所述的利用水动能除垢装置，其特征在于，所述涡轮装置安装在给水管外部，给水管上套设有一对U型螺栓，U型螺栓开口处固定有一底板，底板上安装有第一轴承板，第一轴承板上安装有第一轴承，底板上还安装有第二轴承板，第二轴承板上设有第二轴承，所述传动轴穿过第二轴承，所述从动轴穿过所述第一轴承。6.根据权利要求5所述的利用水动能除垢装置，其特征在于，所述传动轴与所述从动轴垂直。7.根据权利要求6所述的利用水动能除垢装置，其特征在于，所述给水管的喷水小孔正对涡轮叶片。8.根据权利要求5至7任一项所述的利用水动能除垢装置，其特征在于，所述第一轴承、第二轴承都为深沟球轴承。9.根据权利要求4所述的利用水动能除垢装置，其特征在于，所述涡轮叶片安装在给水管内，所述传动轴穿过给水管并与设于给水管管壁上的第一轴承连接；给水管上焊接有第三轴承板，所述第三轴承板上设有第三轴承，所述从动轴穿过所述第三轴承。10.根据权利要求1所述的利用水动能除垢装置，其特征在于，所述清洗装置位于锅炉内的水空间，且易结水垢位置。2CN111365699A说明书1/4页利用水动能除垢装置技术领域[0001]本发明涉及锅炉技术领域，特别涉及一种利用水动能除垢装置。背景技术[0002]蒸汽锅炉是一种将煤、油、天然气等能源变高温高压水蒸汽的动力设备，蒸汽锅炉主要工作原理是将水加热变成高温高压的蒸汽，再由管道输送到需要用高温高压蒸汽的地方。锅炉内的水在蒸发过程中由于水中的各种固体溶解物不断浓缩，当达到部分物质的最高溶解度时，这些固形物将结晶并强力附着在锅炉内金属壁表面(金属受热面)上，这些附着在金属壁上的固形物称为水垢，由于水垢的导热系数远
