一种垃圾焚烧炉渣分选厂渣水回收系统及其回收方法.pdf

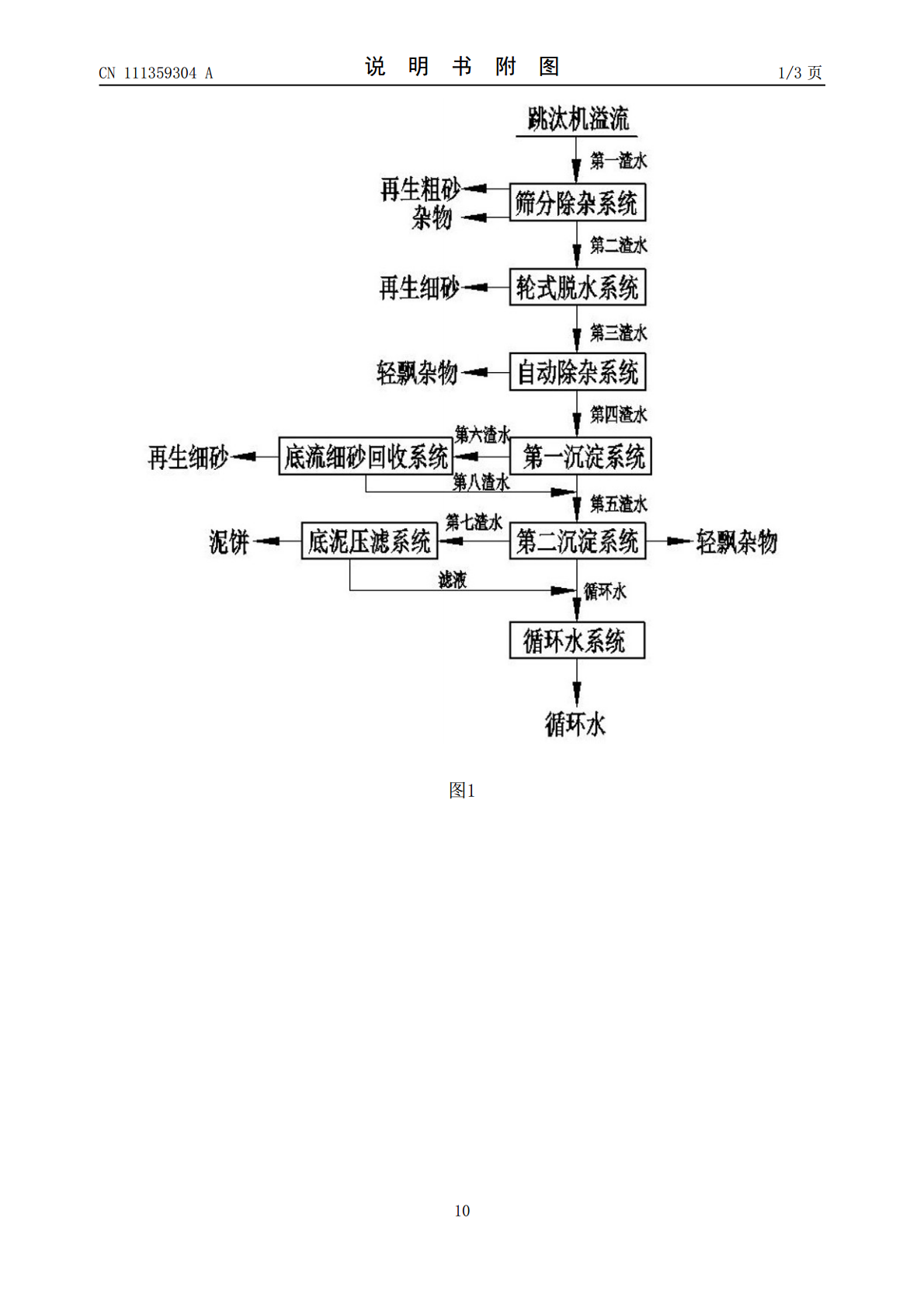

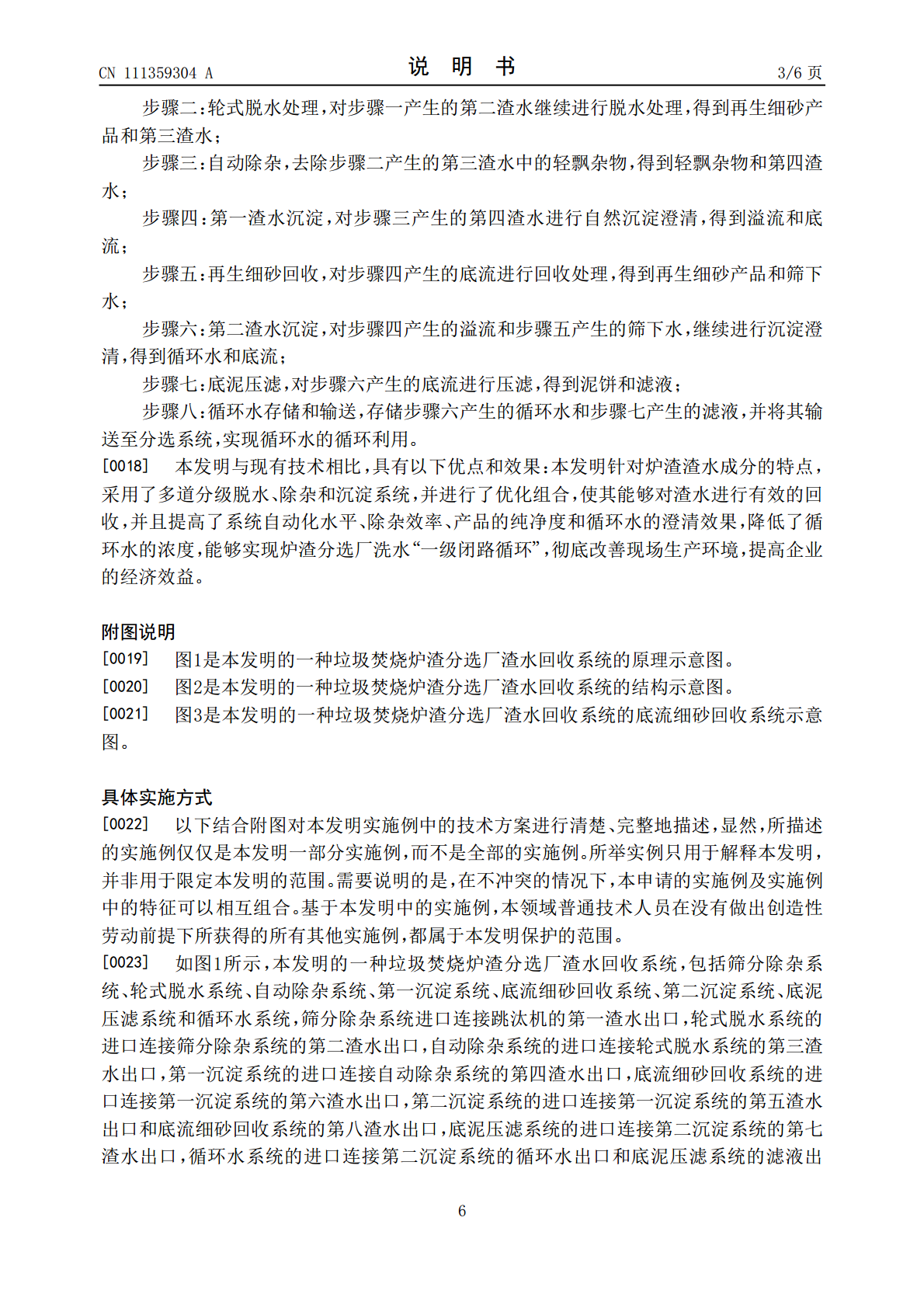

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111359304A(43)申请公布日2020.07.03(21)申请号202010253853.1(22)申请日2020.04.02(71)申请人中国天楹股份有限公司地址226600江苏省南通市海安县城黄海大道（西）268号申请人江苏天楹环保能源成套设备有限公司(72)发明人张惠林王佳李阳李军张英杰顾春华(74)专利代理机构南京钟山专利代理有限公司32252代理人陈亮亮(51)Int.Cl.B01D36/04(2006.01)权利要求书2页说明书6页附图3页(54)发明名称一种垃圾焚烧炉渣分选厂渣水回收系统及其回收方法(57)摘要本发明公开了一种垃圾焚烧炉渣分选厂渣水回收系统及其回收方法，包括筛分除杂系统、轮式脱水系统、自动除杂系统、第一沉淀系统、底流细砂回收系统、第二沉淀系统、底泥压滤系统和循环水系统。本发明采用了多道分级脱水、除杂和沉淀系统，并进行了优化组合，使其能够对渣水进行有效的回收，并且提高了系统自动化水平、除杂效率、产品的纯净度和循环水的澄清效果，降低了循环水的浓度，能够实现炉渣分选厂洗水“一级闭路循环”，彻底改善现场生产环境，提高企业的经济效益。CN111359304ACN111359304A权利要求书1/2页1.一种垃圾焚烧炉渣分选厂渣水回收系统，其特征在于：包括筛分除杂系统、轮式脱水系统、自动除杂系统、第一沉淀系统、底流细砂回收系统、第二沉淀系统、底泥压滤系统和循环水系统，筛分除杂系统进口连接跳汰机的第一渣水出口，轮式脱水系统的进口连接筛分除杂系统的第二渣水出口，自动除杂系统的进口连接轮式脱水系统的第三渣水出口，第一沉淀系统的进口连接自动除杂系统的第四渣水出口，底流细砂回收系统的进口连接第一沉淀系统的第六渣水出口，第二沉淀系统的进口连接第一沉淀系统的第五渣水出口和底流细砂回收系统的第八渣水出口，底泥压滤系统的进口连接第二沉淀系统的第七渣水出口，循环水系统的进口连接第二沉淀系统的循环水出口和底泥压滤系统的滤液出口。2.按照权利要求1所述的一种垃圾焚烧炉渣分选厂渣水回收系统，其特征在于：所述筛分除杂系统包括第一入料溜槽、滚筒分级筛、第一段筛下溜槽、第二段筛下溜槽和第一筛前溜槽，第一入料溜槽设置在滚筒分级筛的入口端，滚筒分级筛的第一段筛体的筛孔为6mm，第二段筛体的筛孔为25mm，第一段筛体内设置高度50～350mm的螺旋形挡板，第一段筛下溜槽设置在滚筒分级筛的第一段筛体下方，第二段筛下溜槽设置在滚筒分级筛的第二段筛体下方，第一筛前溜槽设置在滚筒分级筛的出料端。3.按照权利要求1所述的一种垃圾焚烧炉渣分选厂渣水回收系统，其特征在于：所述轮式脱水系统包括第二入料溜槽、轮式再生砂洗选机、溢流溜槽和卸料溜槽，第二入料溜槽与轮式再生砂洗选机的入料口连接，溢流溜槽与轮式再生砂洗选机的溢流口连接，卸料溜槽与轮式再生砂洗选机的卸料口连接。4.按照权利要求1所述的一种垃圾焚烧炉渣分选厂渣水回收系统，其特征在于：所述自动除杂系统包括振动筛分机、第一筛下溜槽和第二筛前溜槽，第一筛下溜槽设置于振动筛分机的下方，将第二筛前溜槽与振动筛分机的出料口连接。5.按照权利要求1所述的一种垃圾焚烧炉渣分选厂渣水回收系统，其特征在于：所述第一沉淀系统包括角锥沉淀池、第一输送泵，角锥沉淀池为三级串联角锥池，第一输送泵的入料管伸入角锥沉淀池的底部，出水管与浓缩旋流器入口连接。6.按照权利要求1所述的一种垃圾焚烧炉渣分选厂渣水回收系统，其特征在于：所述第二沉淀系统包括平流沉淀池、刮泥机和第二输送泵，刮泥机设置于平流沉淀池内，刮泥机设置有可以上下自由升降的撇渣板，第二输送泵的入料管连接至于泥斗内，出水管与压滤机的入料口连接，平流沉淀池与循环水池相邻布置，平流池的入料口高于循环水池的溢流堰。7.按照权利要求1所述的一种垃圾焚烧炉渣分选厂渣水回收系统，其特征在于：所述底流细砂回收系统包括浓缩旋流器、溢流箱、旋流器支架、振动脱水筛、第二筛下溜槽、第三筛前溜槽和振动筛支架，浓缩旋流器竖直设置于振动脱水筛的上方，振动脱水筛的筛孔为0.5mm，浓缩旋流器的溢流口与溢流箱的进口连接，溢流箱的出口通过管道与平流沉淀池入料口连接，浓缩旋流器的溢流可自流进入溢流箱，溢流箱设置在浓缩旋流器的侧面，旋流器支架将浓缩旋流器和溢流箱固定于振动筛支架的上侧，振动脱水筛设置于浓缩旋流器的下侧，第二筛下溜槽设置于振动脱水筛的下方，第三筛前溜槽设置于振动脱水筛的出料端，振动筛支架与振动筛、旋流器支架和筛下溜槽相连接。8.按照权利要求1所述的一种垃圾焚烧炉渣分选厂渣水回收系统，其特征在于：所述底泥压滤系统包括压滤机和滤液槽，滤液槽设置于压滤机的两侧。9.按照权利要求1所述的一种垃圾焚烧炉渣分选厂渣水回收系统，其特征在
