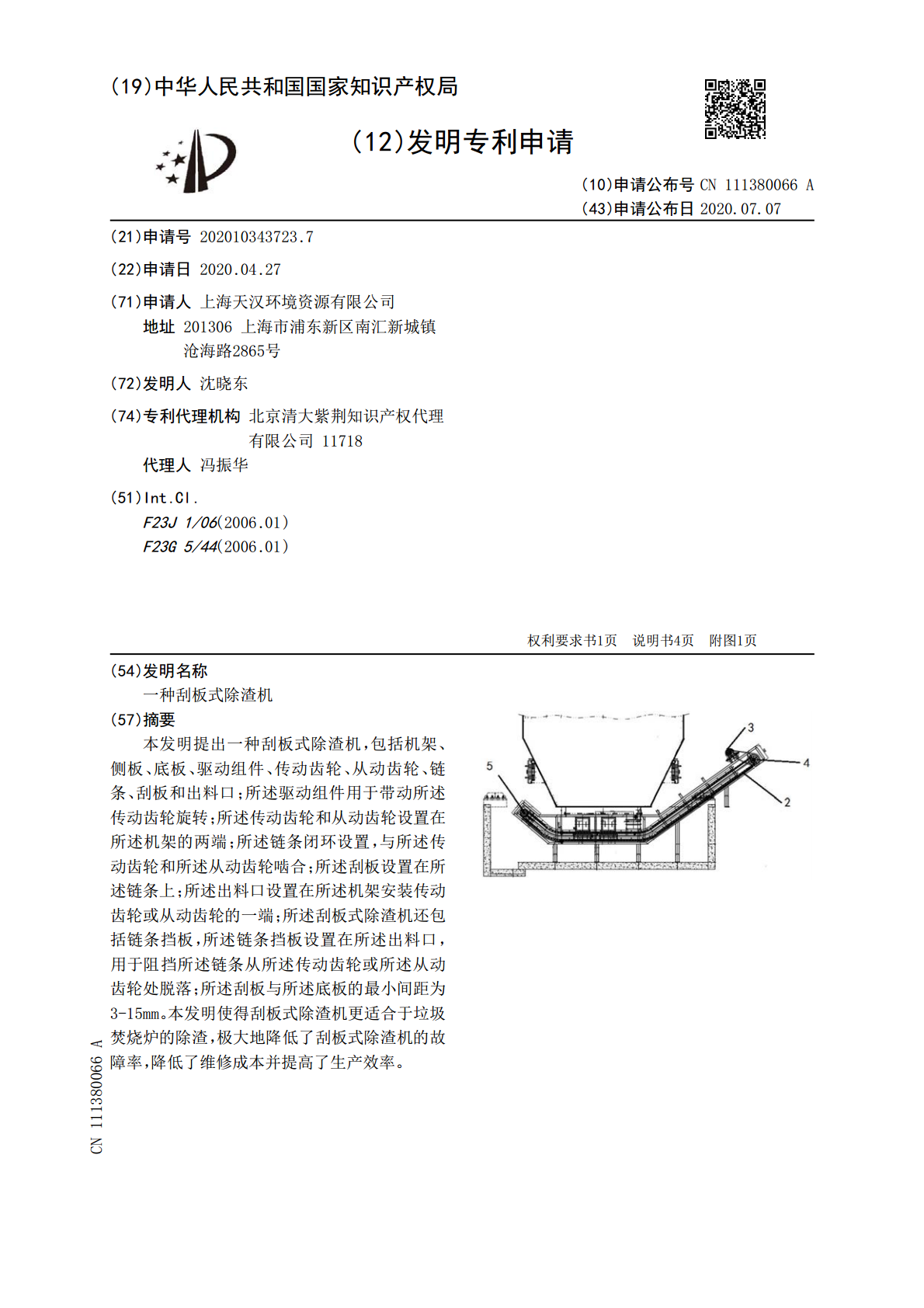

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111380066A(43)申请公布日2020.07.07(21)申请号202010343723.7(22)申请日2020.04.27(71)申请人上海天汉环境资源有限公司地址201306上海市浦东新区南汇新城镇沧海路2865号(72)发明人沈晓东(74)专利代理机构北京清大紫荆知识产权代理有限公司11718代理人冯振华(51)Int.Cl.F23J1/06(2006.01)F23G5/44(2006.01)权利要求书1页说明书4页附图1页(54)发明名称一种刮板式除渣机(57)摘要本发明提出一种刮板式除渣机，包括机架、侧板、底板、驱动组件、传动齿轮、从动齿轮、链条、刮板和出料口；所述驱动组件用于带动所述传动齿轮旋转；所述传动齿轮和从动齿轮设置在所述机架的两端；所述链条闭环设置，与所述传动齿轮和所述从动齿轮啮合；所述刮板设置在所述链条上；所述出料口设置在所述机架安装传动齿轮或从动齿轮的一端；所述刮板式除渣机还包括链条挡板，所述链条挡板设置在所述出料口，用于阻挡所述链条从所述传动齿轮或所述从动齿轮处脱落；所述刮板与所述底板的最小间距为3-15mm。本发明使得刮板式除渣机更适合于垃圾焚烧炉的除渣，极大地降低了刮板式除渣机的故障率，降低了维修成本并提高了生产效率。CN111380066ACN111380066A权利要求书1/1页1.一种刮板式除渣机，包括机架、侧板、底板、驱动组件、传动齿轮、从动齿轮、链条、刮板和出料口；所述驱动组件用于带动所述传动齿轮旋转；所述传动齿轮和从动齿轮设置在所述机架的两端；所述链条闭环设置，与所述传动齿轮和所述从动齿轮啮合；所述刮板设置在所述链条上；所述出料口设置在所述机架安装传动齿轮或从动齿轮的一端；其特征在于：所述刮板式除渣机还包括链条挡板，所述链条挡板设置在所述出料口，用于阻挡所述链条从所述传动齿轮或所述从动齿轮处脱落；所述刮板与所述底板的最小间距为3-15mm。2.根据权利要求1所述的刮板式除渣机，其特征在于：所述刮板与所述底板的最小间距为6mm。3.根据权利要求1所述的刮板式除渣机，其特征在于：所述除渣机还包括链条压板，用于减少所述链条的晃动；所述链条压板与所述刮板的最小间隙为5-15mm。4.根据权利要求1所述的刮板式除渣机，其特征在于：所述链条的连接销直径为大于等于3mm。5.根据权利要求4所述的刮板式除渣机，其特征在于：所述链条的连接销直径为3-5mm。6.根据权利要求1所述的刮板式除渣机，其特征在于：所述链条的连接销长度大于或等于20mm。7.根据权利要求6所述的刮板式除渣机，其特征在于：所述链条的连接销长度为20-40mm。8.根据权利要求1所述的刮板式除渣机，其特征在于：所述侧板上设置有齿轮检修口，所述检修口设置在所述出料口，水平投影上与所述传动齿轮或所述从动齿轮重合或部分重合。9.根据权利要求1所述的刮板式除渣机，其特征在于：所述底板上设置有链条检修口；所述链条检修口至少延伸至距离所述出料口1500mm处。10.根据权利要求9所述的刮板式除渣机，其特征在于：所述链条检修口延伸至距离所述出料口500-1500mm处。2CN111380066A说明书1/4页一种刮板式除渣机技术领域[0001]本发明涉及机械工程设备技术领域，具体涉及一种刮板式除渣机背景技术[0002]刮板式除渣机为清除炉渣的设备，通过在链条上固定刮板，驱动设备驱动链条运动，使刮板在焚烧炉的底部刮出炉渣并使炉渣从出料口掉落，链条为闭环，因此刮板机可以循环刮出焚烧炉的炉渣。[0003]刮板式除渣机被广泛应用于环保工程中，如设置在垃圾焚烧炉的底部，用来清除垃圾焚烧炉的炉渣。由于垃圾焚烧炉的炉渣组成复杂，内部含有很多燃烧程度不一、体积不一、强度不一的残渣，具有很高的除渣难度，现有的板式除渣机应用于垃圾焚烧炉，在运行中经常出现二次出料口横档槽钢拉断、刮板拉弯、链条脱轨的问题(高强度大体积残渣)，出现各种故障的频率非常高，影响生产连续运行，增加了维修成本和维修时间，不利于生产进度的顺利进行。发明内容[0004]为了解决现有技术中存在的问题，现提出一种刮板式除渣机，通过增设链条挡板避免链条脱轨；缩短刮板和底板之间的距离，避免了硬物卡入刮板与底板之间导致链条受力过高。进而使得刮板式除渣机更适合于垃圾焚烧炉的除渣，极大地降低了刮板式除渣机的故障率，降低了维修成本并提高了生产效率。[0005]为了达到上述技术效果，本发明所采用的具体技术方案为：[0006]一种刮板式除渣机，包括机架、侧板、底板、驱动组件、传动齿轮、从动齿轮、链条、刮板和出料口；所述驱动组件用于带动所述传动齿轮旋转；所述传动齿轮和从动齿轮设置在所述机架的两端；所述链条闭环设置，与所述传动齿轮和所述
