内容提供者
一种提高镁合金疲劳性能的方法.pdf
2023-06-16
10金币
329KB
8页
是来****文章
实名认证
内容提供者
1/8
2/8
3/8
4/8
5/8
6/8
7/8
8/8
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种提高镁合金疲劳性能的方法.pdf

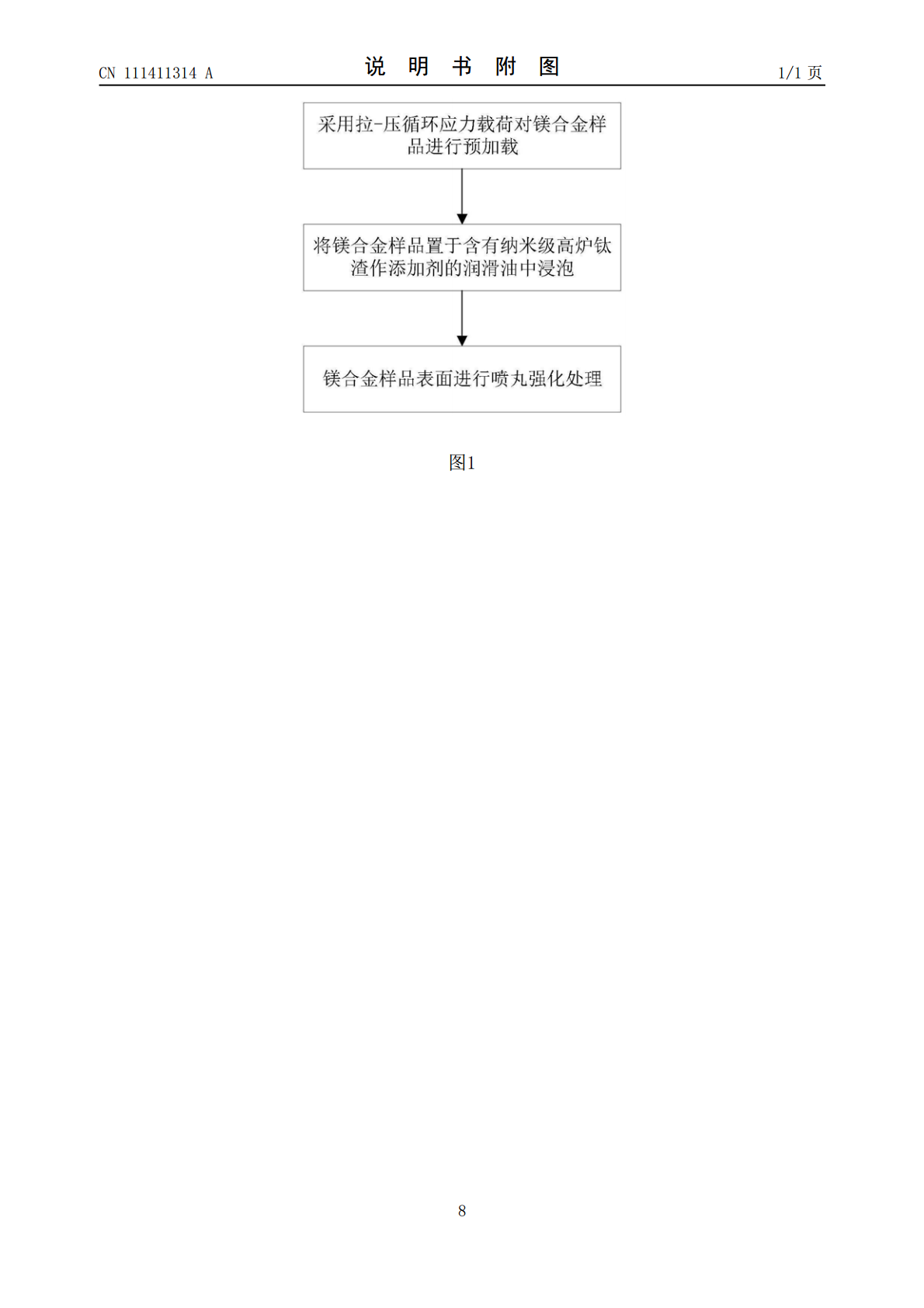

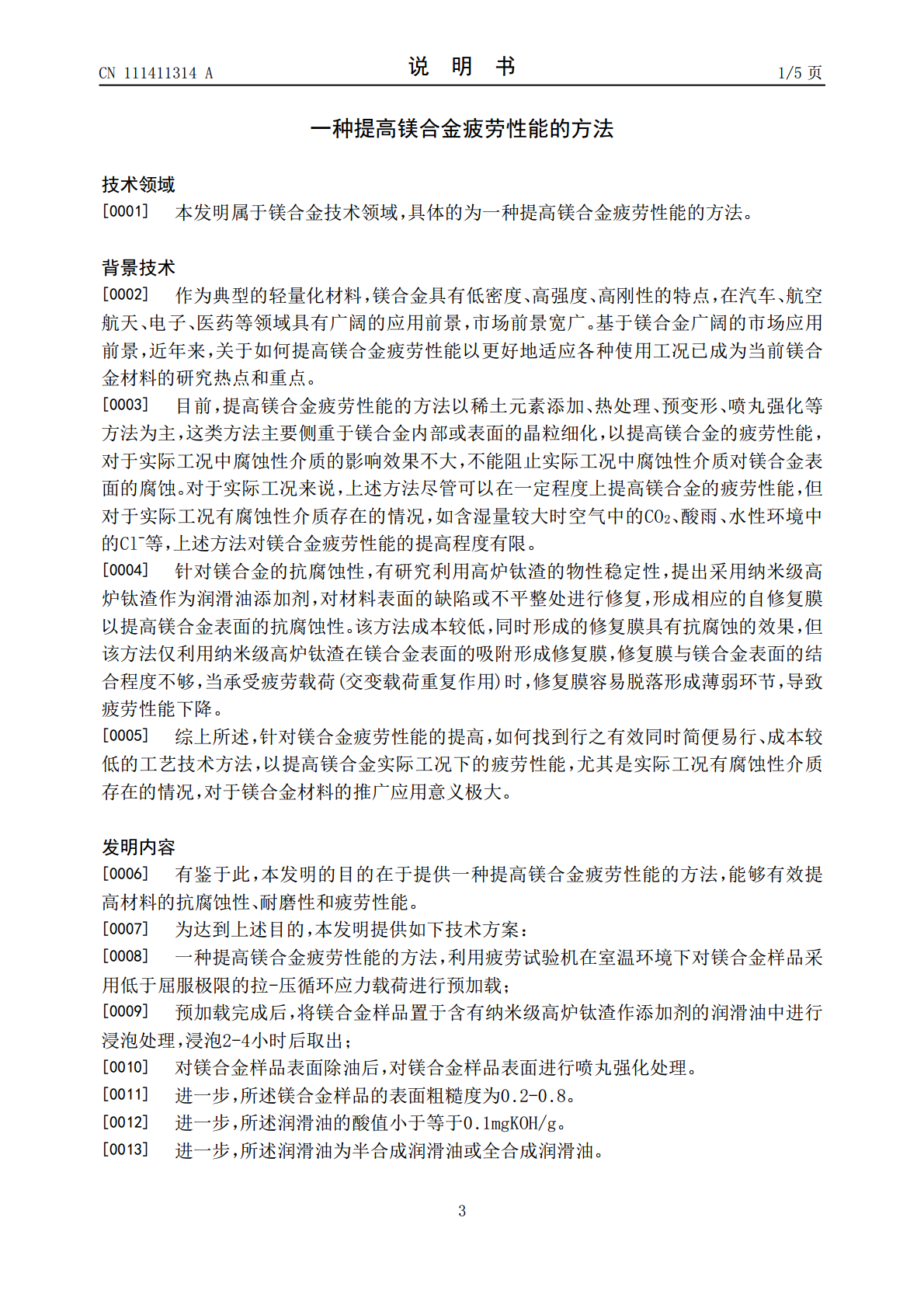

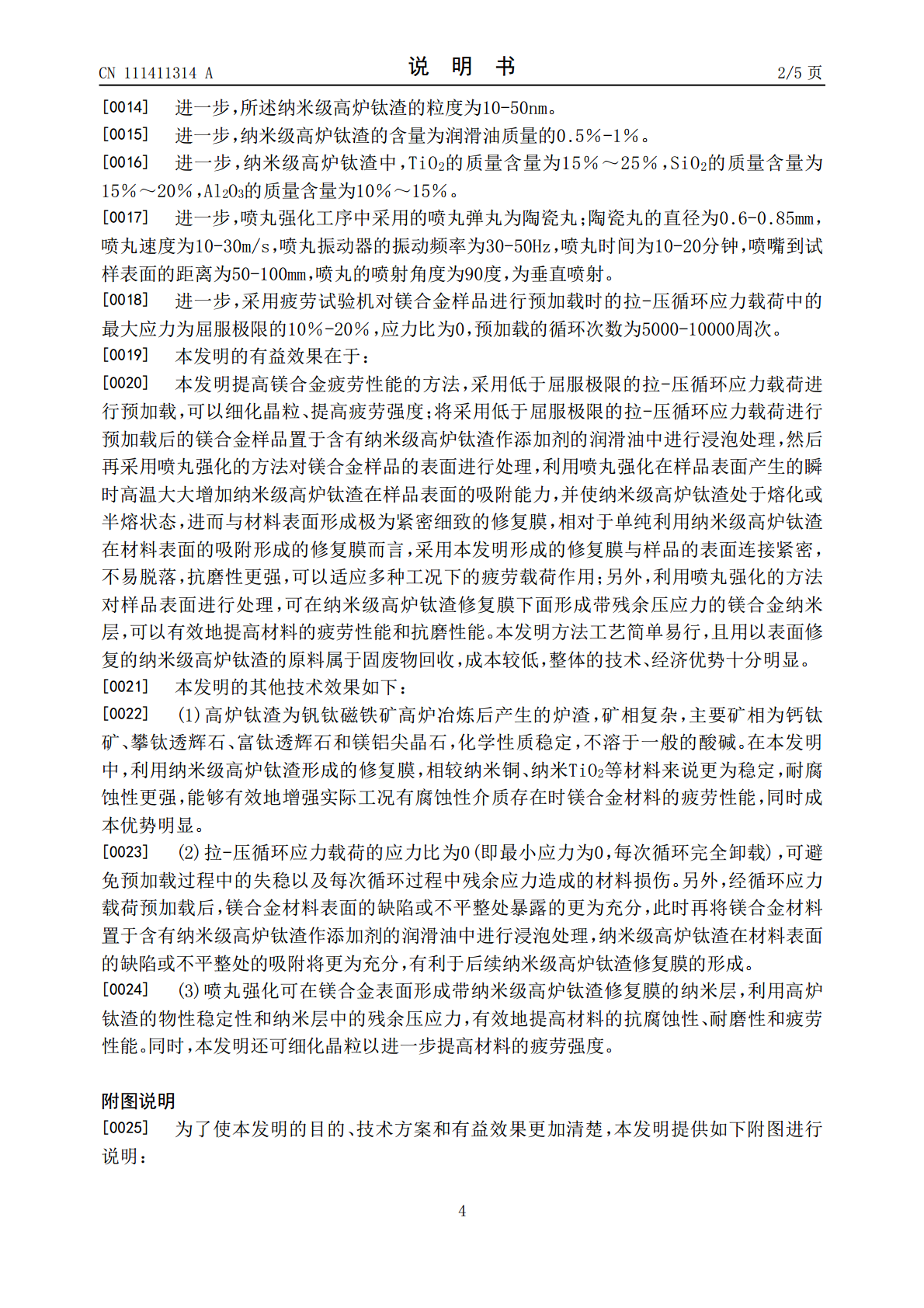

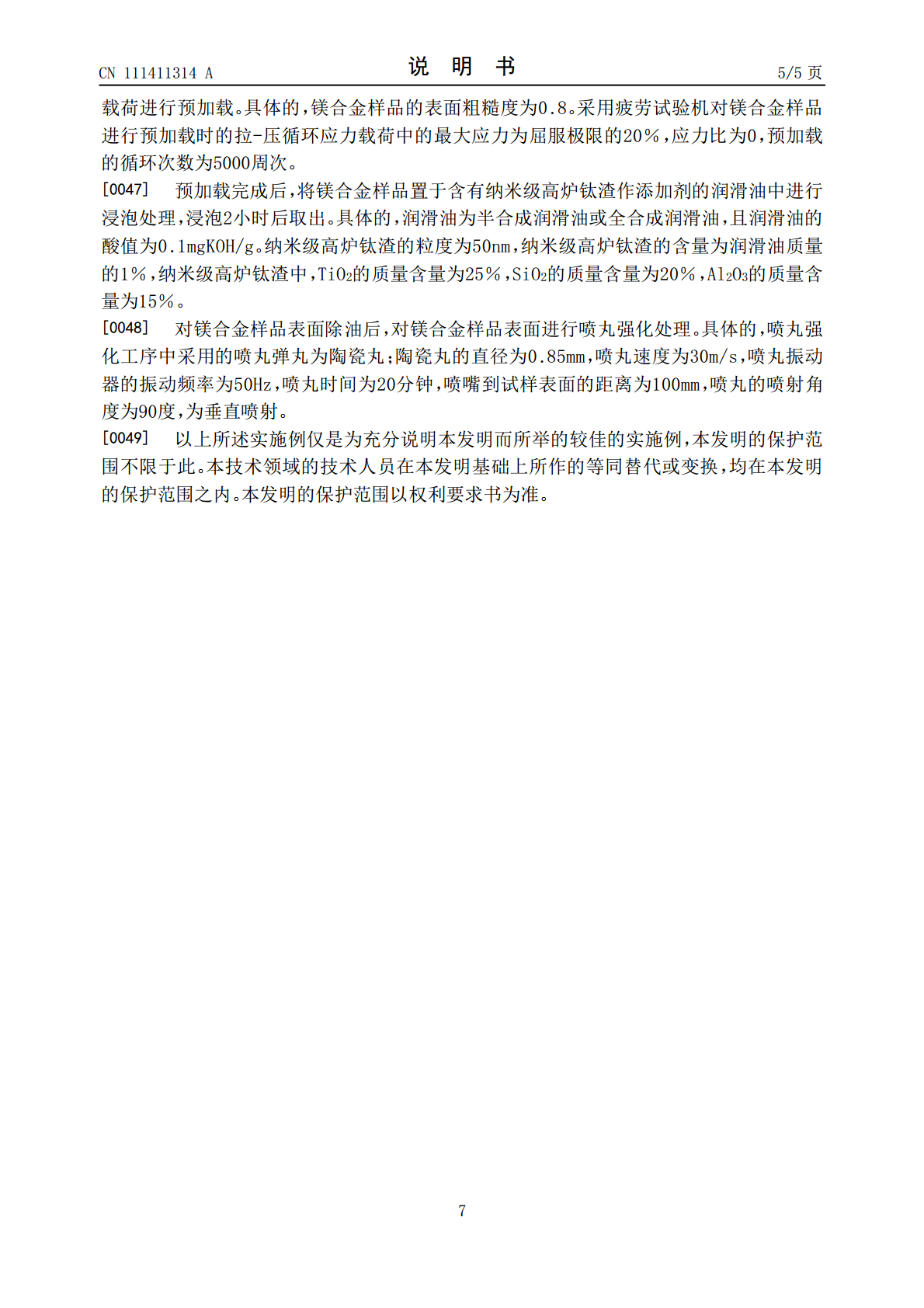

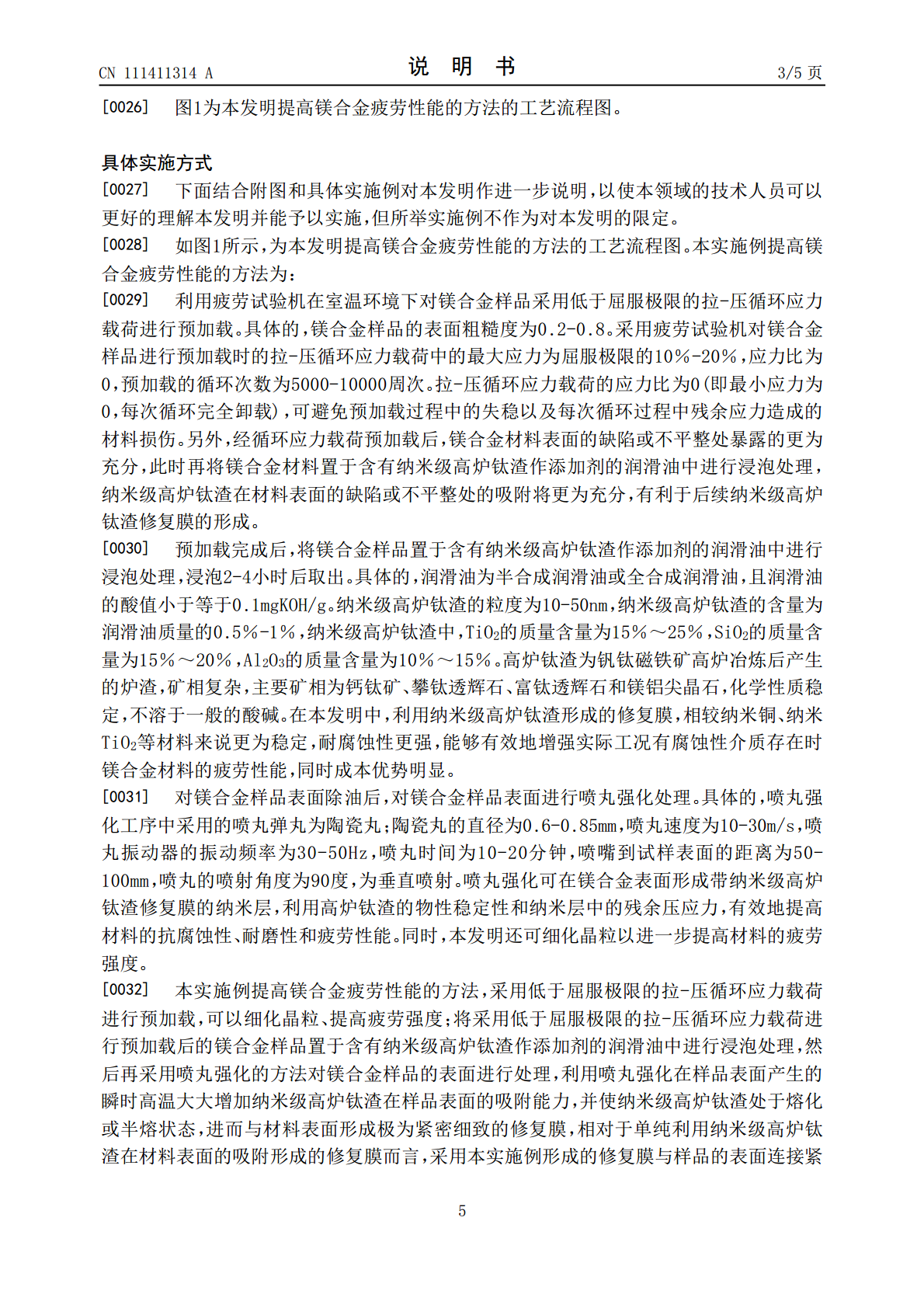

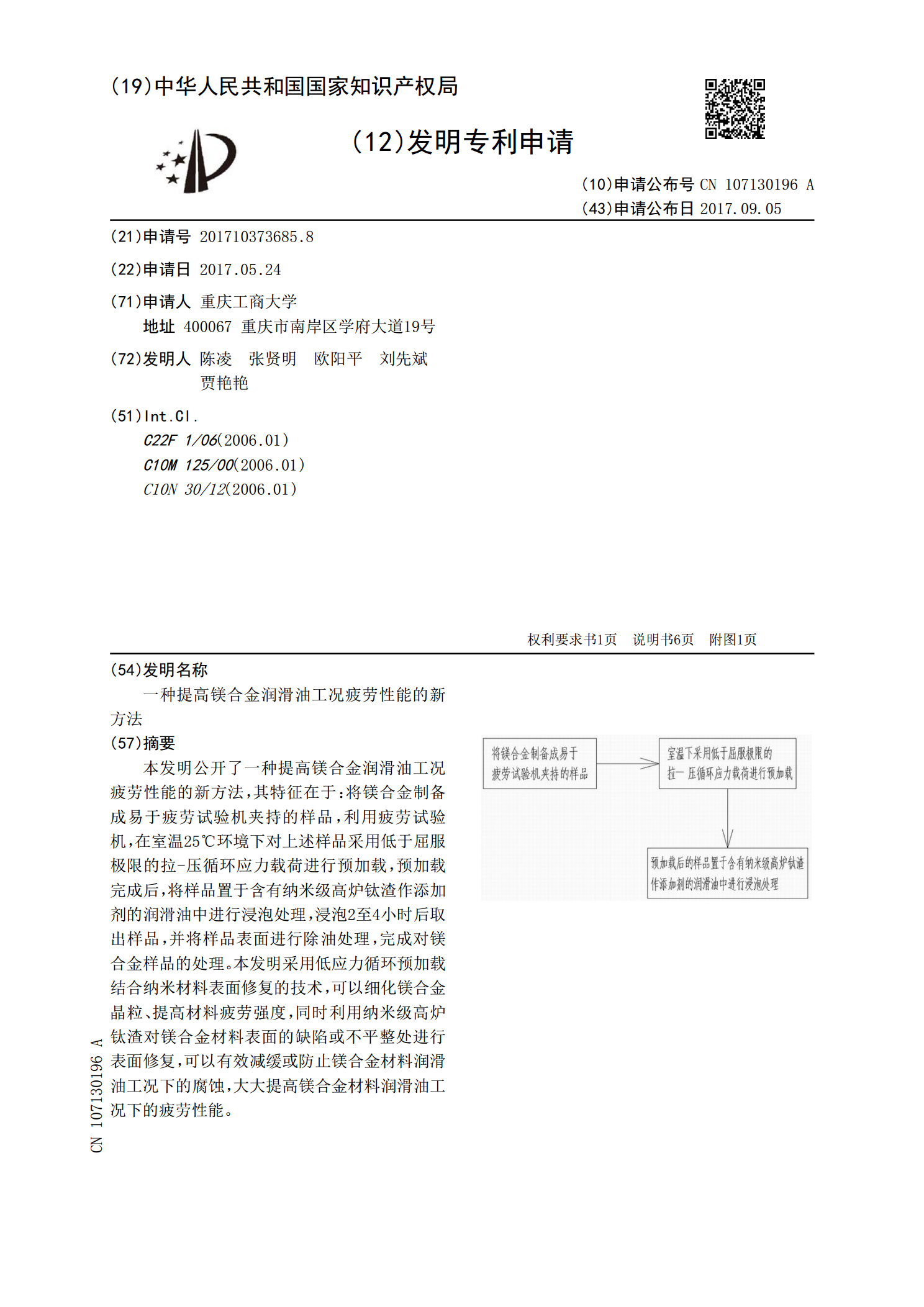

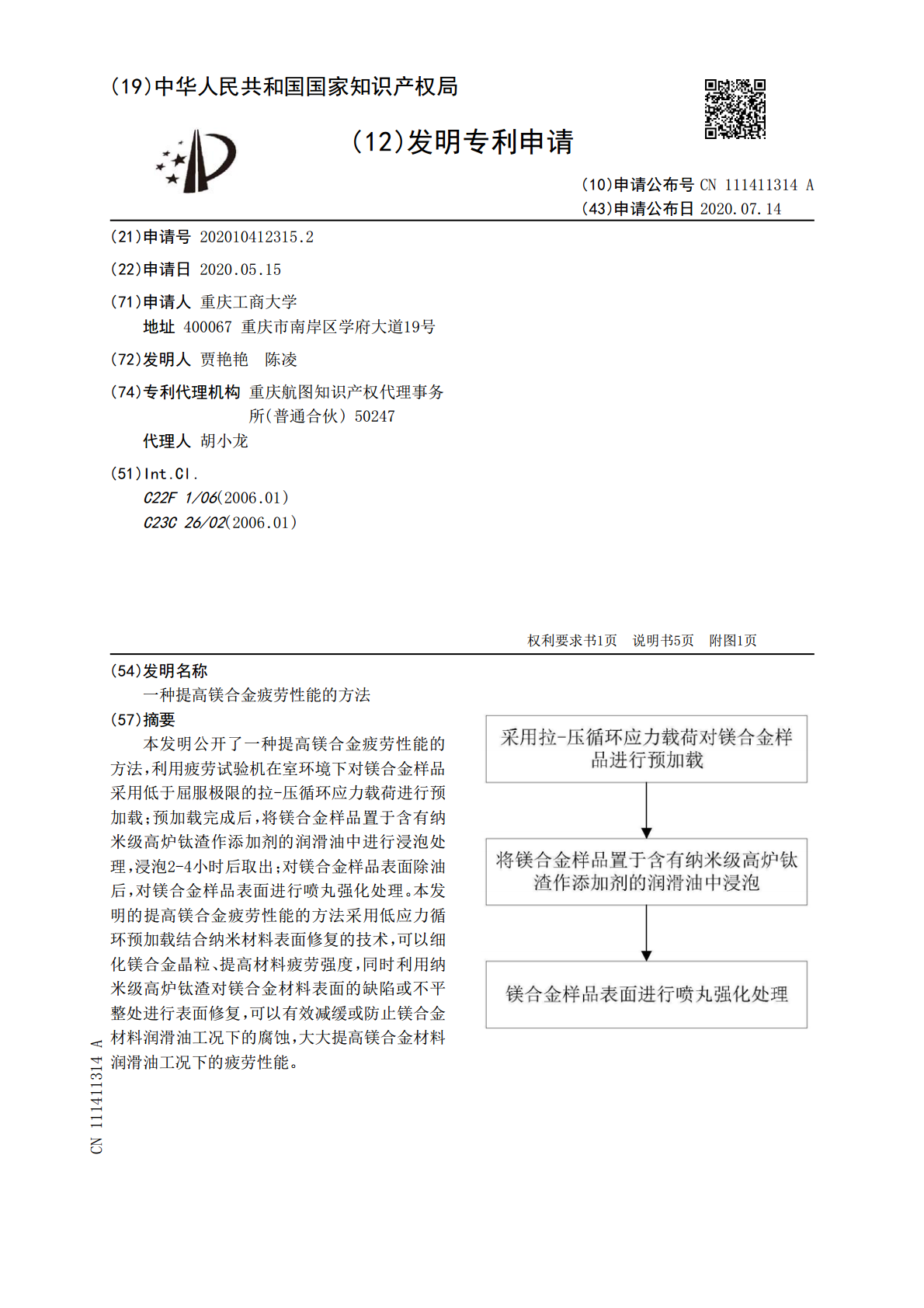

本发明公开了一种提高镁合金疲劳性能的方法，利用疲劳试验机在室环境下对镁合金样品采用低于屈服极限的拉‑压循环应力载荷进行预加载；预加载完成后，将镁合金样品置于含有纳米级高炉钛渣作添加剂的润滑油中进行浸泡处理，浸泡2‑4小时后取出；对镁合金样品表面除油后，对镁合金样品表面进行喷丸强化处理。本发明的提高镁合金疲劳性能的方法采用低应力循环预加载结合纳米材料表面修复的技术，可以细化镁合金晶粒、提高材料疲劳强度，同时利用纳米级高炉钛渣对镁合金材料表面的缺陷或不平整处进行表面修复，可以有效减缓或防止镁合金材料润滑油工况
2023-06-16
10
329KB
一种提高镁合金润滑油工况疲劳性能的新方法.pdf

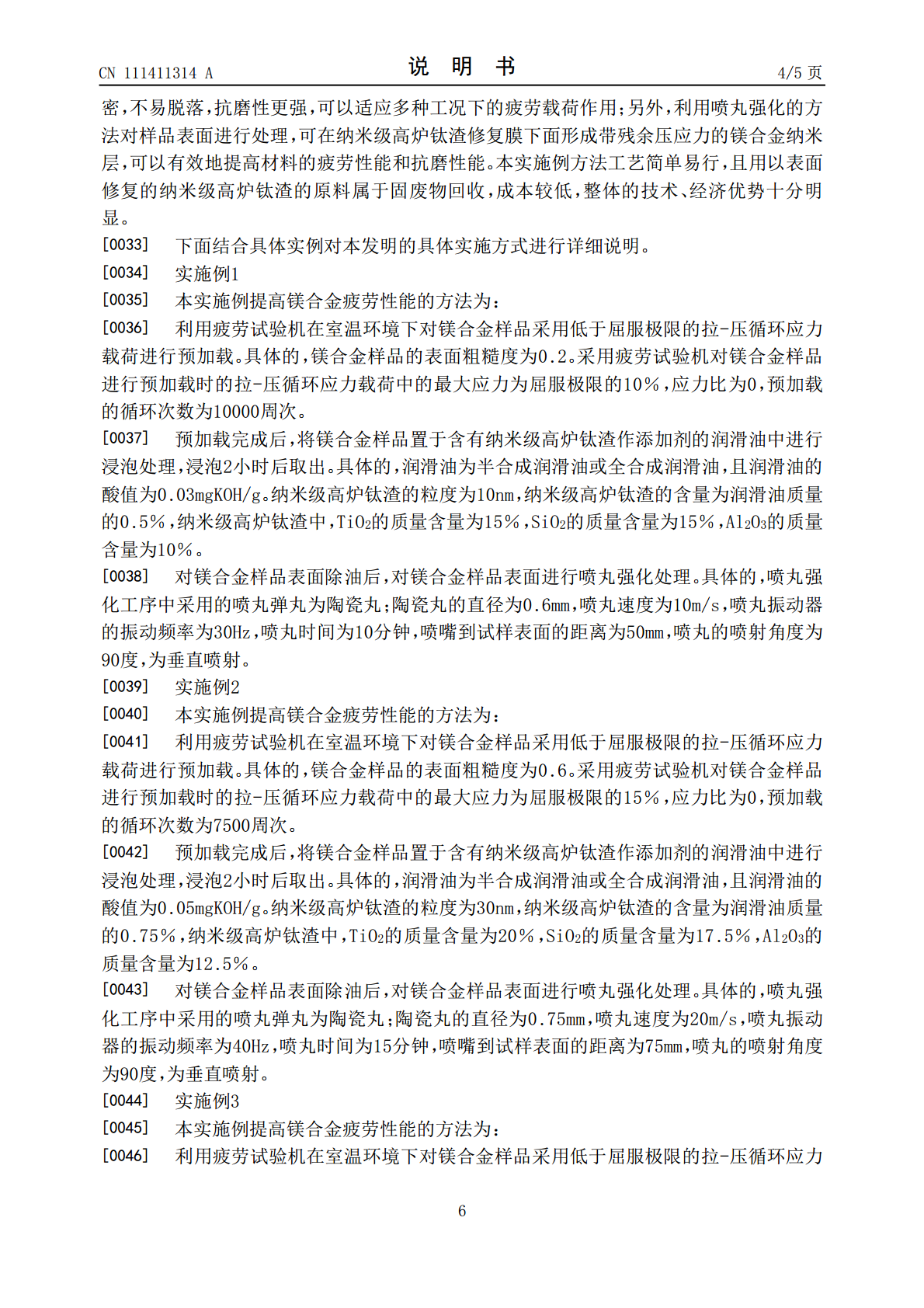

本发明公开了一种提高镁合金润滑油工况疲劳性能的新方法，其特征在于：将镁合金制备成易于疲劳试验机夹持的样品，利用疲劳试验机，在室温25℃环境下对上述样品采用低于屈服极限的拉‑压循环应力载荷进行预加载，预加载完成后，将样品置于含有纳米级高炉钛渣作添加剂的润滑油中进行浸泡处理，浸泡2至4小时后取出样品，并将样品表面进行除油处理，完成对镁合金样品的处理。本发明采用低应力循环预加载结合纳米材料表面修复的技术，可以细化镁合金晶粒、提高材料疲劳强度，同时利用纳米级高炉钛渣对镁合金材料表面的缺陷或不平整处进行表面修复，可
2023-06-18
10
308KB
一种加入Mn提高AlCu合金热疲劳性能的方法.pdf
一种加入Mn提高AlCu合金热疲劳性能的方法，属于铝铜合金技术领域，其特征在于：选取合金化学成分为(质量分数)：Cu4.5%，Mn0.1-0.6%，其余为Al。合金在坩埚电阻炉中熔炼，炉温采用热电偶测定。熔炼时，在坩埚中依次放入铝、铜、铝锰中间合金，加热至熔化，除气精炼，约5分钟后扒渣，然后浇注，空冷后制取热疲劳试样。热疲劳试样规格为40×20×5mm，是有预制裂纹的缺口试样，缺口长3mm。采用电阻炉加热自约束热疲劳试验机进行热疲劳试验，设时自控，热电偶测量并控制温度，试样在水温25℃至加热300℃之间进
2023-06-19
10
416KB
一种加入Ce提高AlCuMnTi合金热疲劳性能的方法.pdf
一种加入Ce提高AlCuMnTi合金热疲劳性能的方法，属于铝铜合金技术领域，其特征在于：选取合金化学成分为(质量分数)：Cu4.5%，Mn0.4%，Ti0.35%，Ce0.1-0.6%，其余为Al。合金在坩埚电阻炉中熔炼，炉温采用热电偶测定，熔炼时，在坩埚中依次放入铝、铜、铝锰中间合金、铝钛中间合金、铝铈中间合金，加热至熔化，除气精炼，约5分钟后扒渣，然后浇注，空冷后制取热疲劳试样。热疲劳试样规格为40×20×5mm。采用电阻炉加热自约束热疲劳试验机进行热疲劳试验，设时自控，热电偶测量并控制温度，试样在水
2023-06-19
10
444KB
一种提高航空钛合金高温疲劳性能的强化方法.pdf
一种提高航空钛合金高温疲劳性能的强化方法，步骤如下：将航空钛合金试样表面进行预处理；将预处理后试样进行电脉冲处理；将电脉冲处理后的试样进行第一次激光喷丸强化处理；去除第一次激光喷丸强化表面残留物，并超声清洗；将超声清洗后的试样表面进行高温离子注入N离子，在钛合金表面形成TiN层；将涂覆纳米Si和Al混合颗粒的铝箔粘贴在N离子注入后的试样表面进行第二次激光喷丸处理，形成耐高温的TiNAlSi层。本发明不仅可以在航空钛合金表层引入高幅值的残余压应力，形成纳米晶甚至非晶结构，同时在试样表层形成了结合强度较高的耐
2023-11-10
10
563KB
