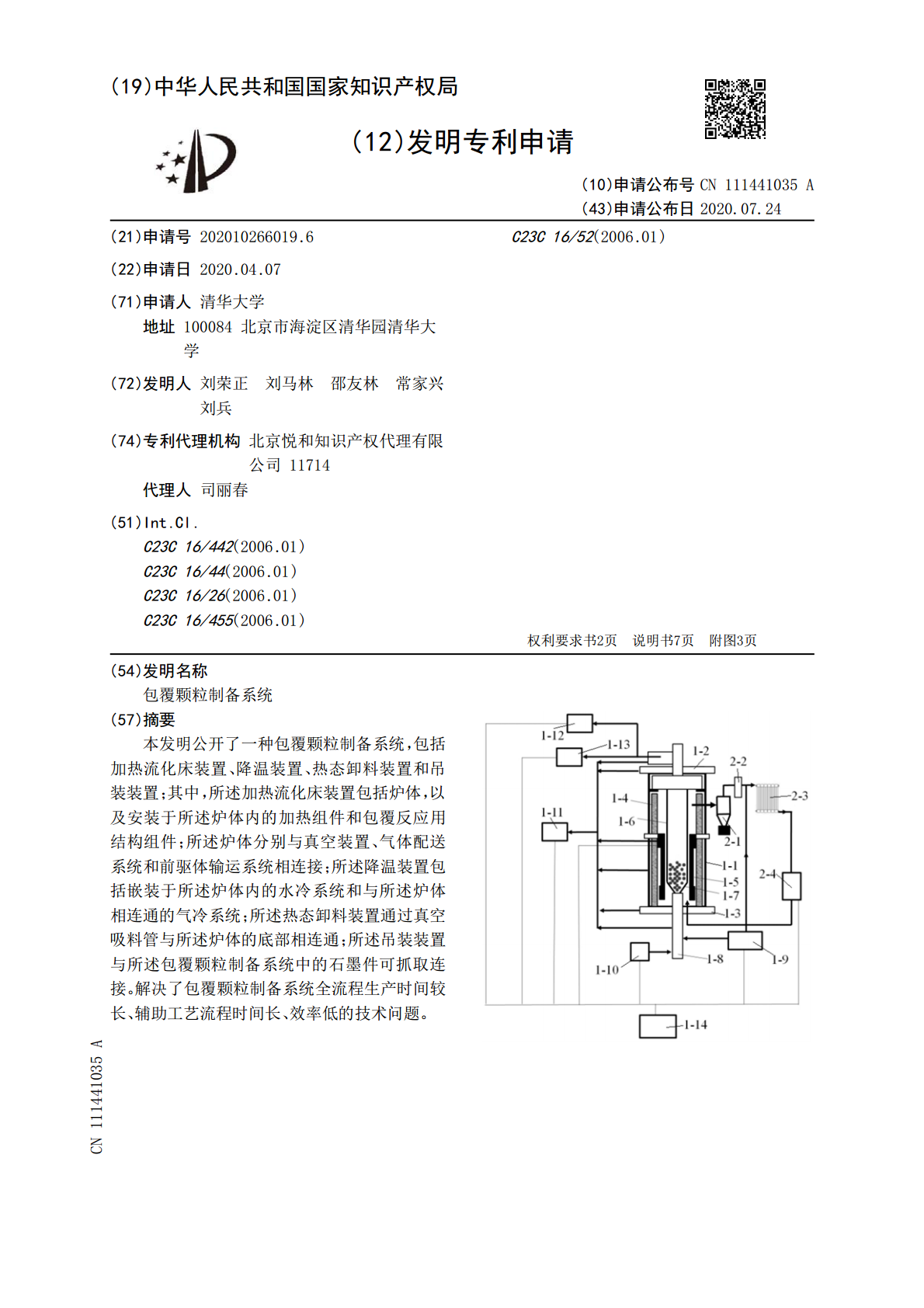

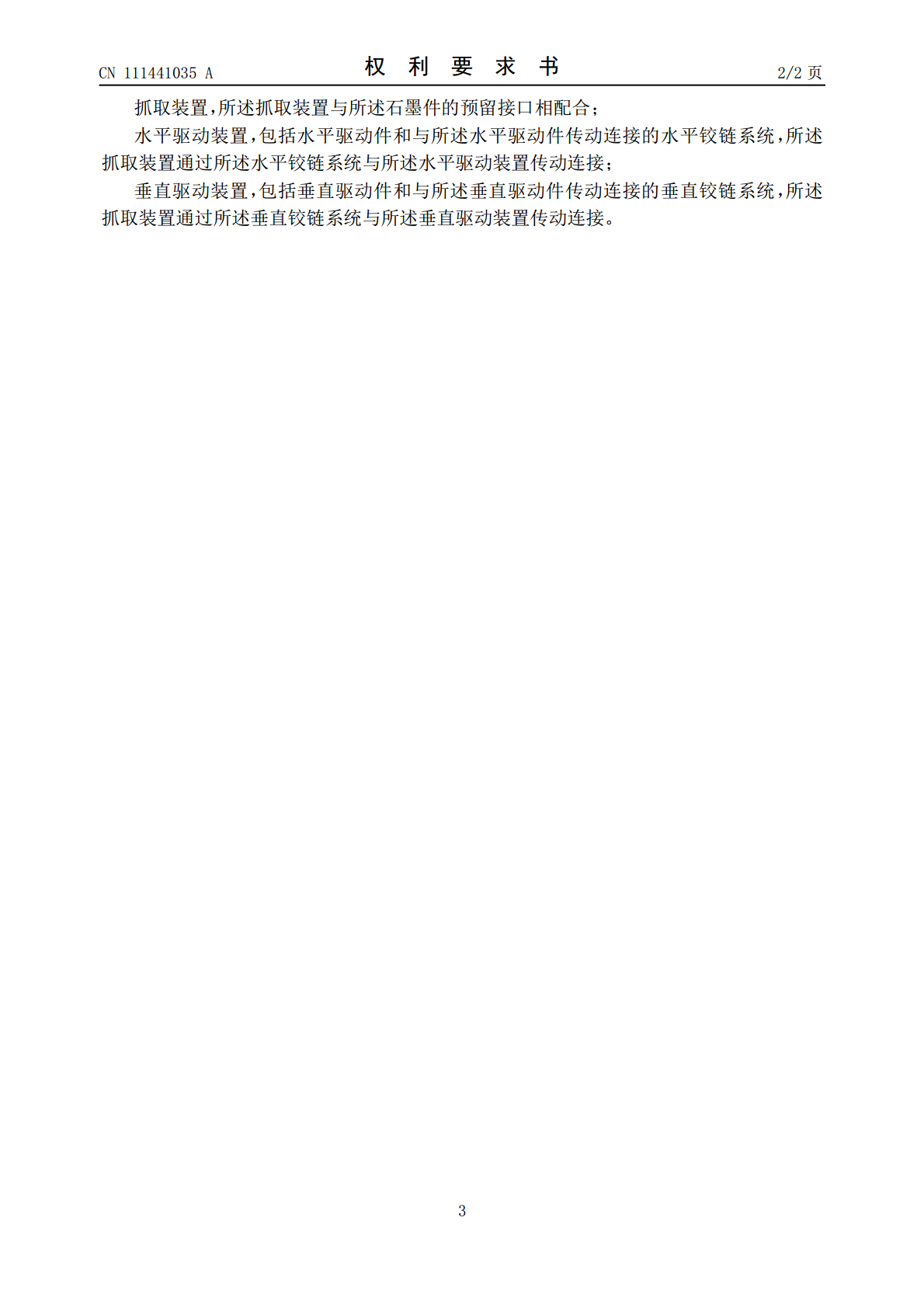

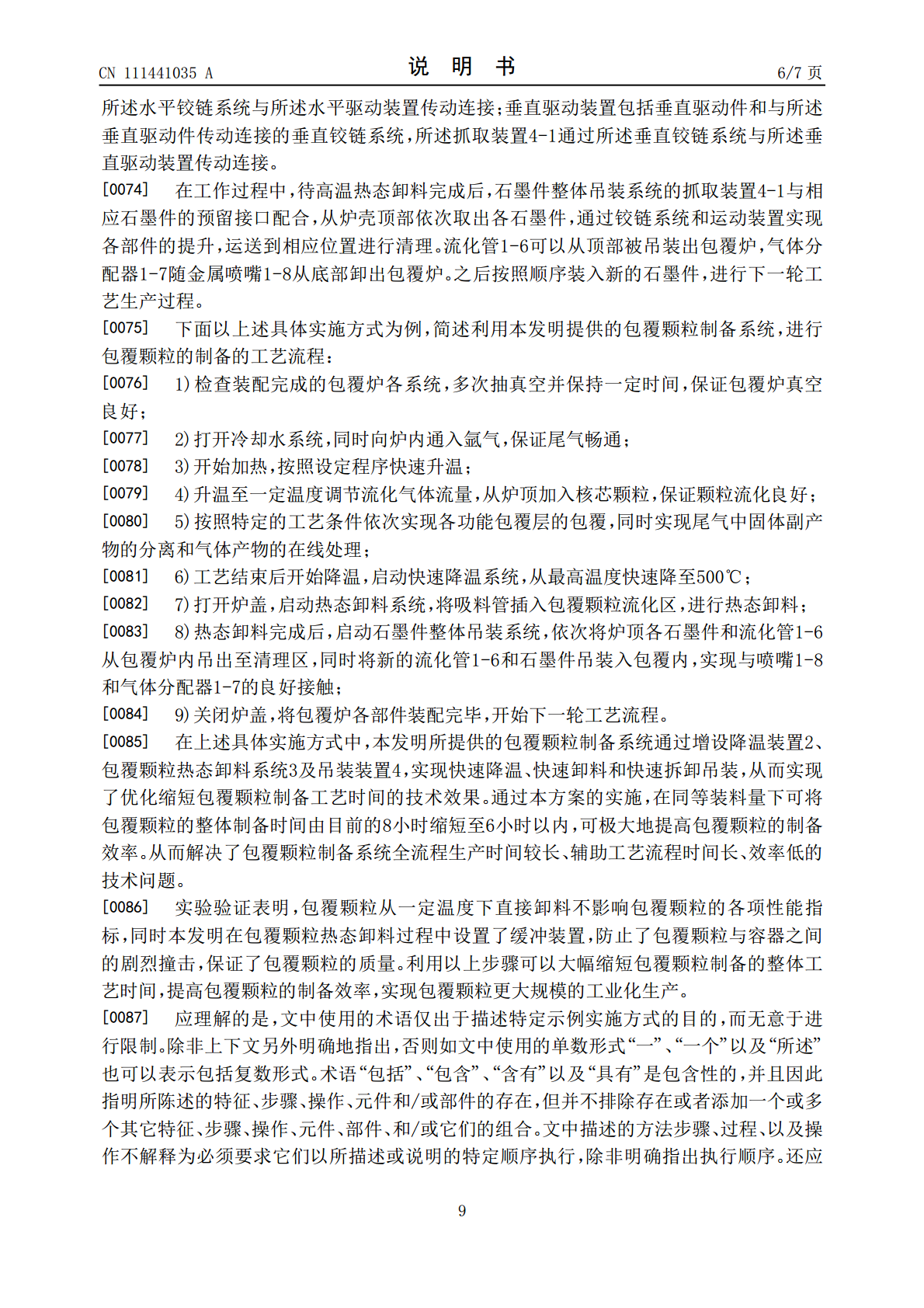

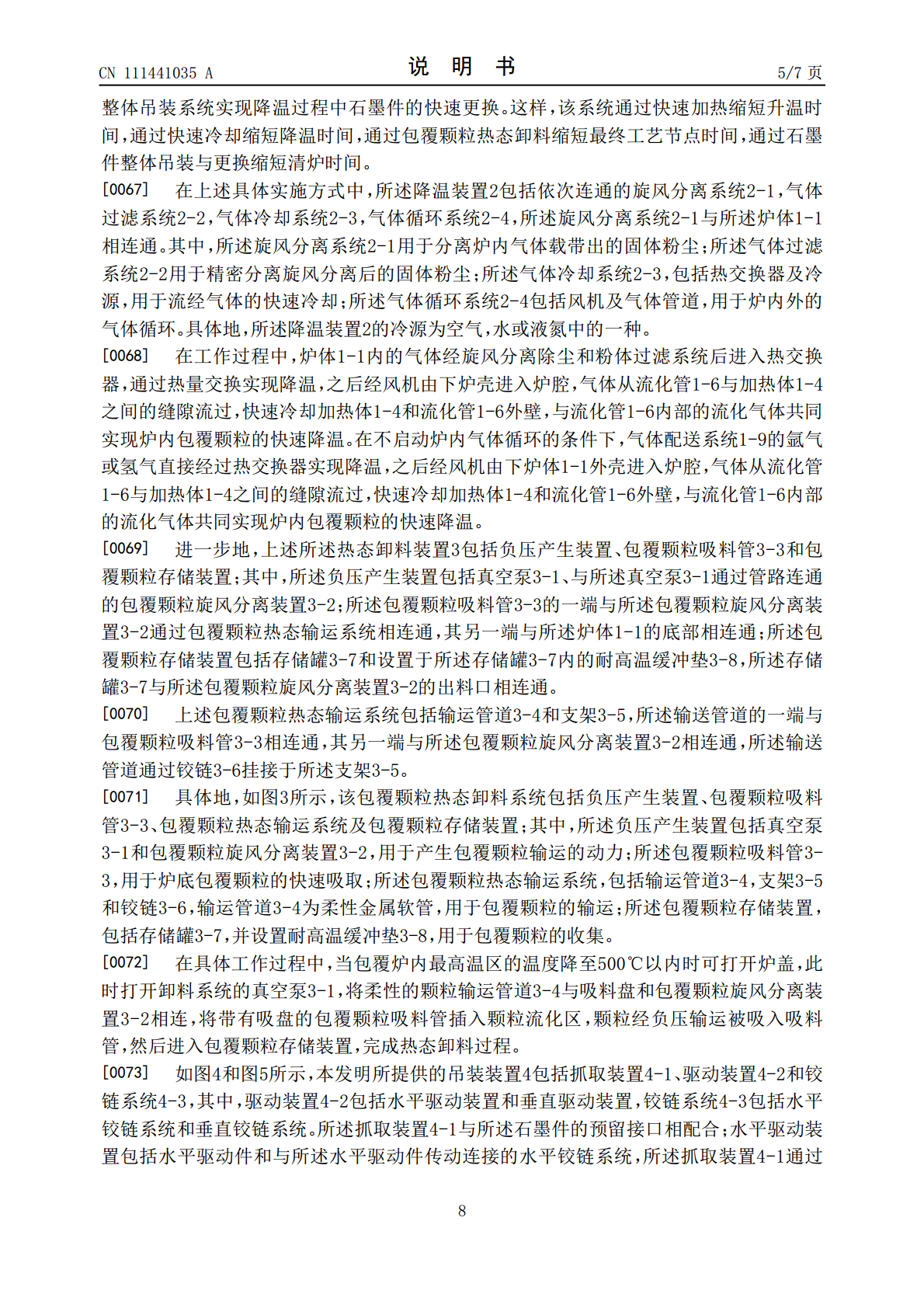

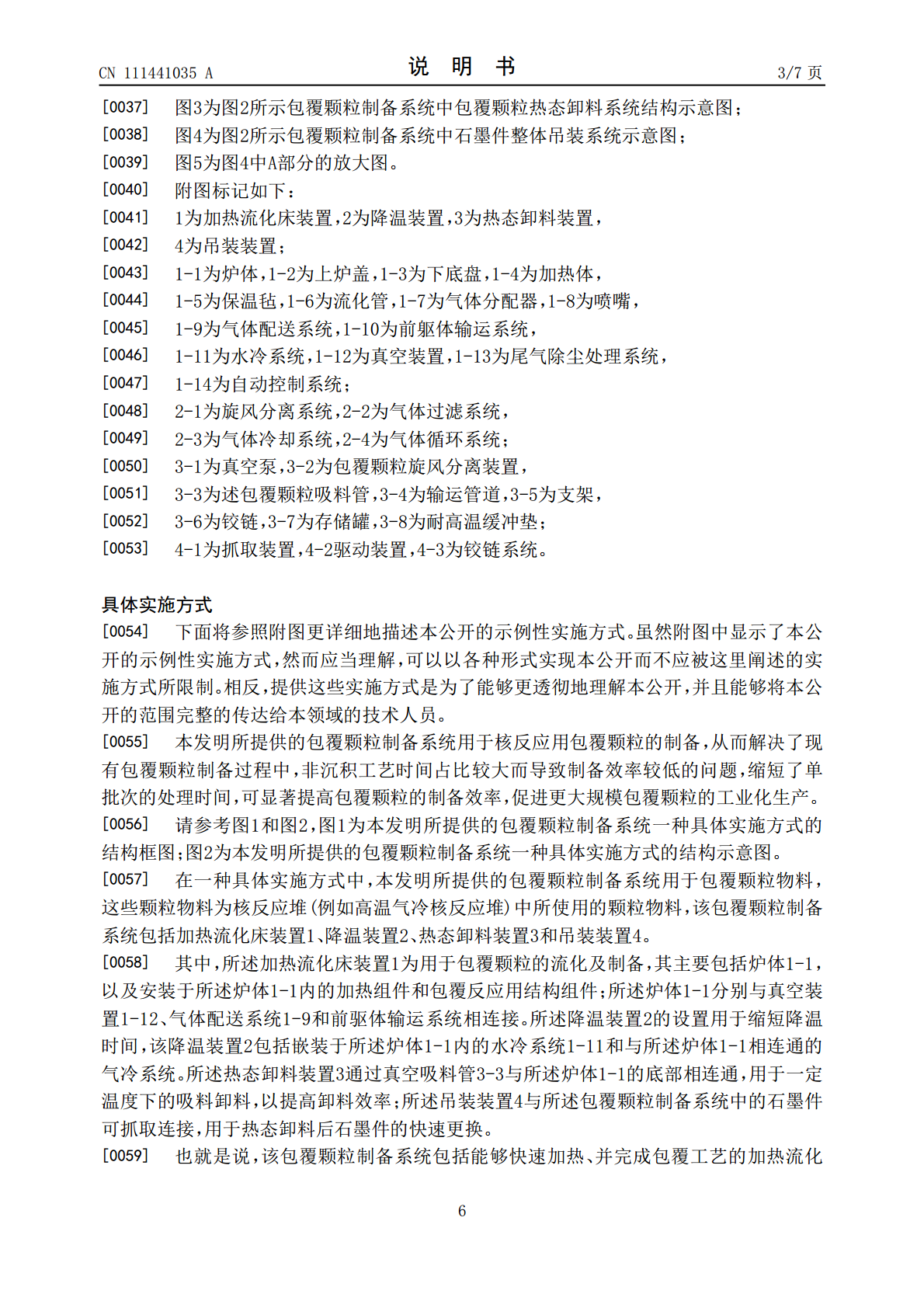

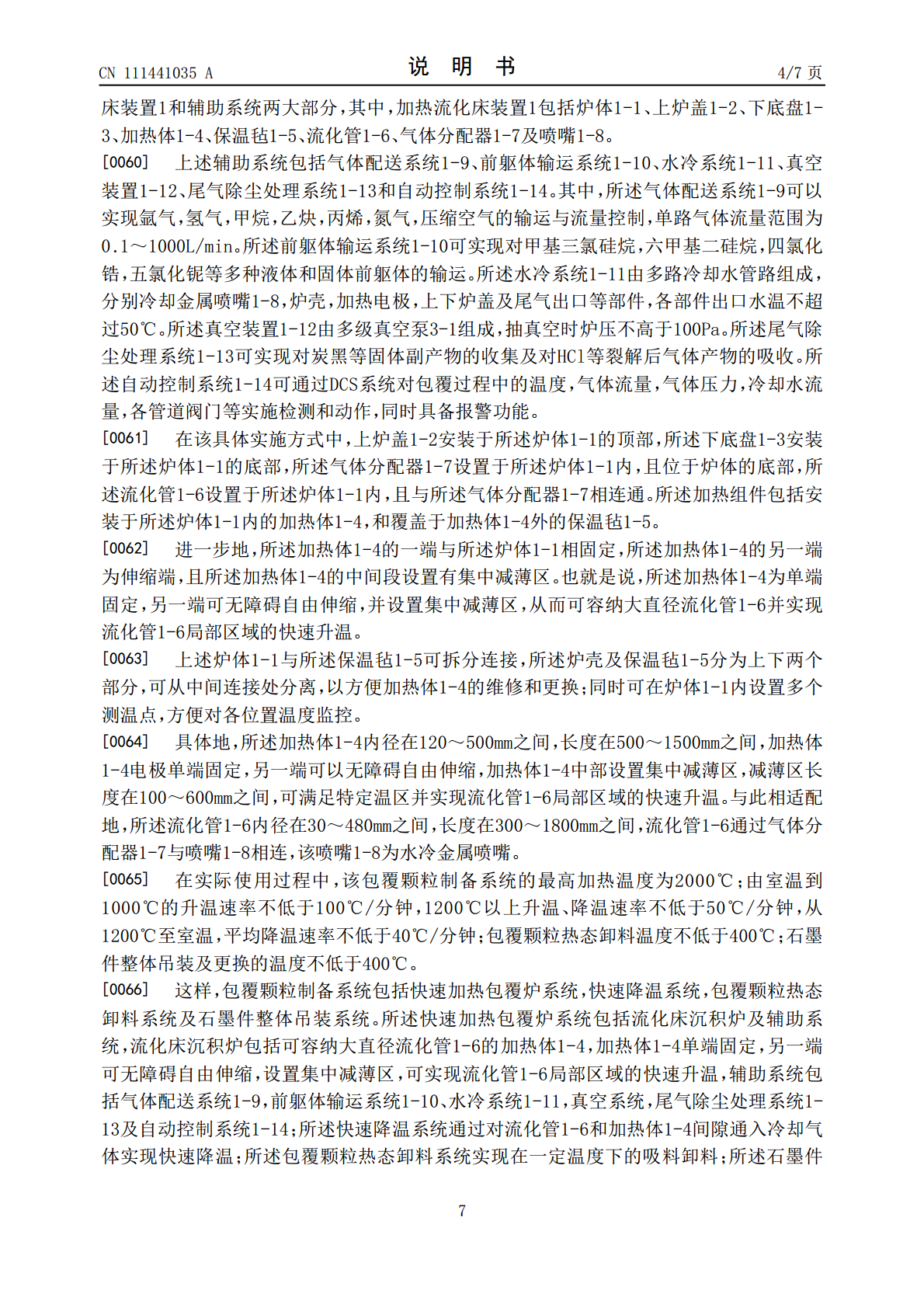

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111441035A(43)申请公布日2020.07.24(21)申请号202010266019.6C23C16/52(2006.01)(22)申请日2020.04.07(71)申请人清华大学地址100084北京市海淀区清华园清华大学(72)发明人刘荣正刘马林邵友林常家兴刘兵(74)专利代理机构北京悦和知识产权代理有限公司11714代理人司丽春(51)Int.Cl.C23C16/442(2006.01)C23C16/44(2006.01)C23C16/26(2006.01)C23C16/455(2006.01)权利要求书2页说明书7页附图3页(54)发明名称包覆颗粒制备系统(57)摘要本发明公开了一种包覆颗粒制备系统，包括加热流化床装置、降温装置、热态卸料装置和吊装装置；其中，所述加热流化床装置包括炉体，以及安装于所述炉体内的加热组件和包覆反应用结构组件；所述炉体分别与真空装置、气体配送系统和前驱体输运系统相连接；所述降温装置包括嵌装于所述炉体内的水冷系统和与所述炉体相连通的气冷系统；所述热态卸料装置通过真空吸料管与所述炉体的底部相连通；所述吊装装置与所述包覆颗粒制备系统中的石墨件可抓取连接。解决了包覆颗粒制备系统全流程生产时间较长、辅助工艺流程时间长、效率低的技术问题。CN111441035ACN111441035A权利要求书1/2页1.一种包覆颗粒制备系统，所述包覆颗粒为用于核反应堆的颗粒物料，其特征在于，所述包覆颗粒制备系统包括：加热流化床装置，所述加热流化床装置包括炉体，以及安装于所述炉体内的加热组件和包覆反应用结构组件；所述炉体分别与真空装置、气体配送系统和前驱体输运系统相连接；降温装置，所述降温装置包括嵌装于所述炉体内的水冷系统和与所述炉体相连通的气冷系统；热态卸料装置，所述热态卸料装置通过真空吸料管与所述炉体的底部相连通；吊装装置，所述吊装装置与所述包覆颗粒制备系统中的石墨件可抓取连接。2.根据权利要求1所述的包覆颗粒制备系统，其特征在于，所述加热流化床装置包括：上炉盖，所述上炉盖安装于所述炉体的顶部；下底盘，所述下底盘安装于所述炉体的底部；气体分配器，所述气体分配器设置于所述炉体的底部；流化管，所述流化管设置于所述炉体内，且与所述气体分配器相连通；所述加热组件包括安装于所述炉体内、且包覆流化管的加热体，和覆盖于所述炉体内部的保温毡。3.根据权利要求2所述的包覆颗粒制备系统，其特征在于，所述加热体的一端与所述炉体相固定，所述加热体的另一端为伸缩端，且所述加热体的中间段设置有集中减薄区。4.根据权利要求2所述的包覆颗粒制备系统，其特征在于，所述炉体与所述保温毡可拆分连接。5.根据权利要求1所述的包覆颗粒制备系统，其特征在于，所述降温装置包括依次连通的旋风分离系统、气体过滤系统、气体冷却系统和气体循环系统，所述旋风分离系统与所述炉体相连通。6.根据权利要求5所述的包覆颗粒制备系统，其特征在于，所述降温装置的冷源为空气，水或液氮中的一种。7.根据权利要求1所述的包覆颗粒制备系统，其特征在于，所述热态卸料装置包括：负压产生装置，所述负压产生装置包括真空泵、与所述真空泵通过管路连通的包覆颗粒旋风分离装置；包覆颗粒吸料管，所述包覆颗粒吸料管的一端与所述包覆颗粒旋风分离装置通过包覆颗粒热态输运系统相连通，其另一端与所述炉体的底部相连通。8.根据权利要求7所述的包覆颗粒制备系统，其特征在于，所述热态卸料装置还包括：包覆颗粒存储装置，所述包覆颗粒存储装置包括存储罐和设置于所述存储罐内的耐高温缓冲垫，所述存储罐与所述包覆颗粒旋风分离装置的出料口相连通。9.根据权利要求1所述的包覆颗粒制备系统，其特征在于，所述包覆颗粒热态输运系统包括：输运管道，所述输送管道的一端与包覆颗粒吸料管相连通，其另一端与所述包覆颗粒旋风分离装置相连通；支架，所述输送管道通过铰链挂接于所述支架。10.根据权利要求1所述的包覆颗粒制备系统，其特征在于，所述吊装装置包括：2CN111441035A权利要求书2/2页抓取装置，所述抓取装置与所述石墨件的预留接口相配合；水平驱动装置，包括水平驱动件和与所述水平驱动件传动连接的水平铰链系统，所述抓取装置通过所述水平铰链系统与所述水平驱动装置传动连接；垂直驱动装置，包括垂直驱动件和与所述垂直驱动件传动连接的垂直铰链系统，所述抓取装置通过所述垂直铰链系统与所述垂直驱动装置传动连接。3CN111441035A说明书1/7页包覆颗粒制备系统技术领域[0001]本发明涉及核反应堆设备技术领域，尤其涉及一种包覆颗粒制备系统。背景技术[0002]具有固有安全性的高温气冷核反应堆是第四代先进反应堆堆型之一，其安全性的第一道保障为使用了三层各向同性(TRISO型
