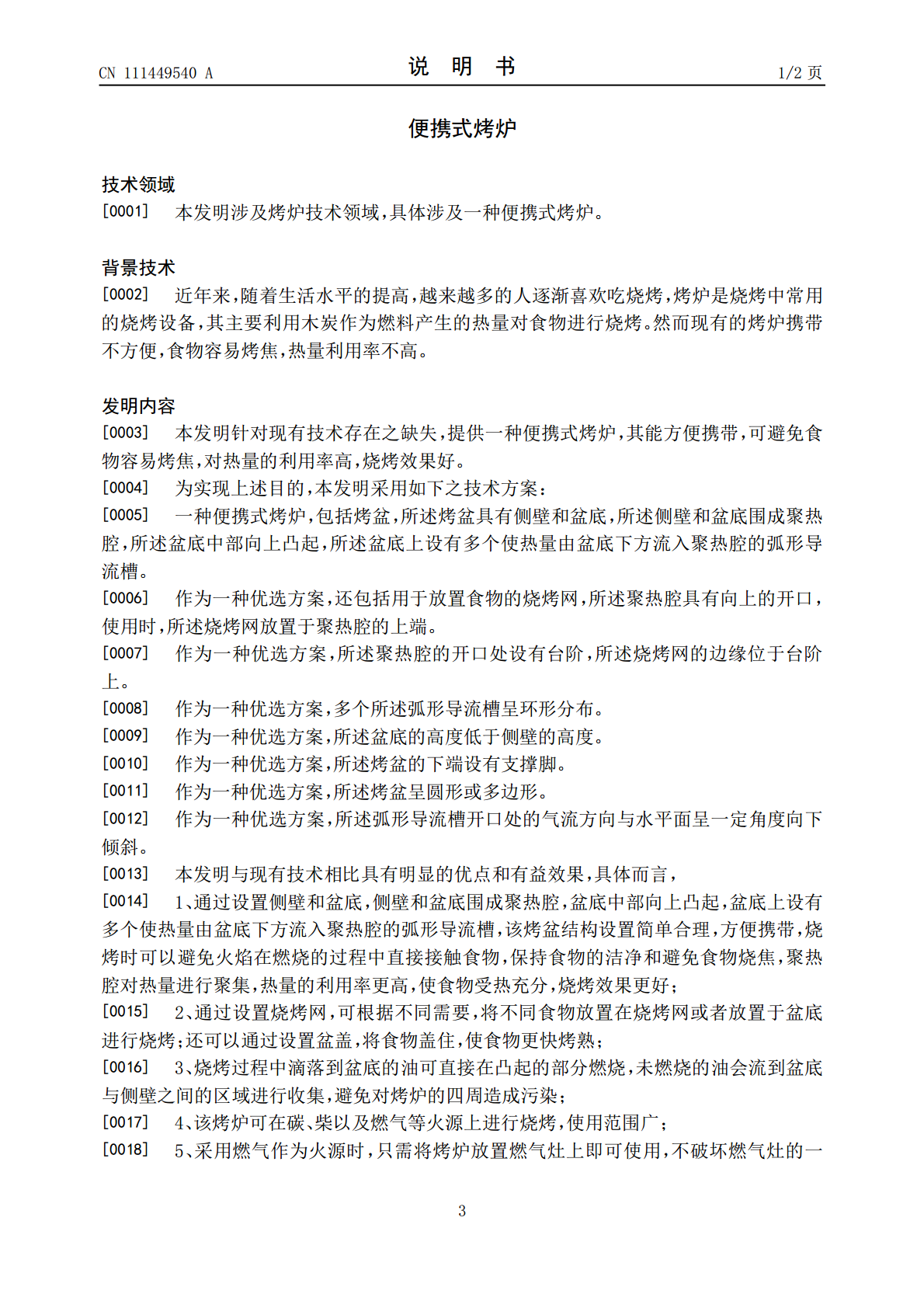

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111449540A(43)申请公布日2020.07.28(21)申请号202010405339.5(22)申请日2020.05.14(71)申请人中山市清心智能科技有限公司地址528400广东省中山市石岐区民科西路3号18卡(之二十八)(72)发明人郑华龙戴杨展张欣(74)专利代理机构深圳市兰锋知识产权代理事务所(普通合伙)44419代理人陈双喜(51)Int.Cl.A47J37/07(2006.01)权利要求书1页说明书2页附图3页(54)发明名称便携式烤炉(57)摘要本发明提供一种便携式烤炉，包括烤盆和用于放置食物的烧烤网，所述烤盆具有侧壁和盆底，所述侧壁和盆底围成聚热腔，所述盆底中部向上凸起，所述盆底上设有多个使热量由盆底下方流入聚热腔的弧形导流槽，多个所述弧形导流槽呈环形分布，所述聚热腔具有向上的开口，使用烧烤网时，所述烧烤网放置于聚热腔的上端，所述聚热腔的开口处设有台阶，所述烧烤网的边缘位于台阶上，所述盆底的高度低于侧壁的高度，所述烤盆的下端设有支撑脚，所述烤盆呈圆形或多边形。本发明结构设置简单合理，方便携带，避免食物容易烤焦，聚热腔对热量进行聚集，对热量的利用率高，使食物受热充分，烧烤效果好，可在碳、柴以及燃气等火源上进行烧烤，使用范围广。CN111449540ACN111449540A权利要求书1/1页1.一种便携式烤炉，其特征在于，包括烤盆，所述烤盆具有侧壁和盆底，所述侧壁和盆底围成聚热腔，所述盆底中部向上凸起，所述盆底上设有多个使热量由盆底下方流入聚热腔的弧形导流槽。2.根据权利要求1所述的便携式烤炉，其特征在于，还包括用于放置食物的烧烤网，所述聚热腔具有向上的开口，使用时，所述烧烤网放置于聚热腔的上端。3.根据权利要求2所述的便携式烤炉，其特征在于，所述聚热腔的开口处设有台阶，所述烧烤网的边缘位于台阶上。4.根据权利要求1所述的便携式烤炉，其特征在于，多个所述弧形导流槽呈环形分布。5.根据权利要求1所述的便携式烤炉，其特征在于，所述盆底的高度低于侧壁的高度。6.根据权利要求1所述的便携式烤炉，其特征在于，所述烤盆的下端设有支撑脚。7.根据权利要求1所述的便携式烤炉，其特征在于，所述烤盆呈圆形或多边形。8.根据权利要求1所述的便携式烤炉，其特征在于，所述弧形导流槽开口处的气流方向与水平面呈一定角度向下倾斜。2CN111449540A说明书1/2页便携式烤炉技术领域[0001]本发明涉及烤炉技术领域，具体涉及一种便携式烤炉。背景技术[0002]近年来，随着生活水平的提高，越来越多的人逐渐喜欢吃烧烤，烤炉是烧烤中常用的烧烤设备，其主要利用木炭作为燃料产生的热量对食物进行烧烤。然而现有的烤炉携带不方便，食物容易烤焦，热量利用率不高。发明内容[0003]本发明针对现有技术存在之缺失，提供一种便携式烤炉，其能方便携带，可避免食物容易烤焦，对热量的利用率高，烧烤效果好。[0004]为实现上述目的，本发明采用如下之技术方案：[0005]一种便携式烤炉，包括烤盆，所述烤盆具有侧壁和盆底，所述侧壁和盆底围成聚热腔，所述盆底中部向上凸起，所述盆底上设有多个使热量由盆底下方流入聚热腔的弧形导流槽。[0006]作为一种优选方案，还包括用于放置食物的烧烤网，所述聚热腔具有向上的开口，使用时，所述烧烤网放置于聚热腔的上端。[0007]作为一种优选方案，所述聚热腔的开口处设有台阶，所述烧烤网的边缘位于台阶上。[0008]作为一种优选方案，多个所述弧形导流槽呈环形分布。[0009]作为一种优选方案，所述盆底的高度低于侧壁的高度。[0010]作为一种优选方案，所述烤盆的下端设有支撑脚。[0011]作为一种优选方案，所述烤盆呈圆形或多边形。[0012]作为一种优选方案，所述弧形导流槽开口处的气流方向与水平面呈一定角度向下倾斜。[0013]本发明与现有技术相比具有明显的优点和有益效果，具体而言，[0014]1、通过设置侧壁和盆底，侧壁和盆底围成聚热腔，盆底中部向上凸起，盆底上设有多个使热量由盆底下方流入聚热腔的弧形导流槽，该烤盆结构设置简单合理，方便携带，烧烤时可以避免火焰在燃烧的过程中直接接触食物，保持食物的洁净和避免食物烧焦，聚热腔对热量进行聚集，热量的利用率更高，使食物受热充分，烧烤效果更好；[0015]2、通过设置烧烤网，可根据不同需要，将不同食物放置在烧烤网或者放置于盆底进行烧烤；还可以通过设置盆盖，将食物盖住，使食物更快烤熟；[0016]3、烧烤过程中滴落到盆底的油可直接在凸起的部分燃烧，未燃烧的油会流到盆底与侧壁之间的区域进行收集，避免对烤炉的四周造成污染；[0017]4、该烤炉可在碳、柴以及燃气等火源上进行烧烤，使用范围广；[0018]5、采用燃气作为
