炼焦炉填充装置.pdf

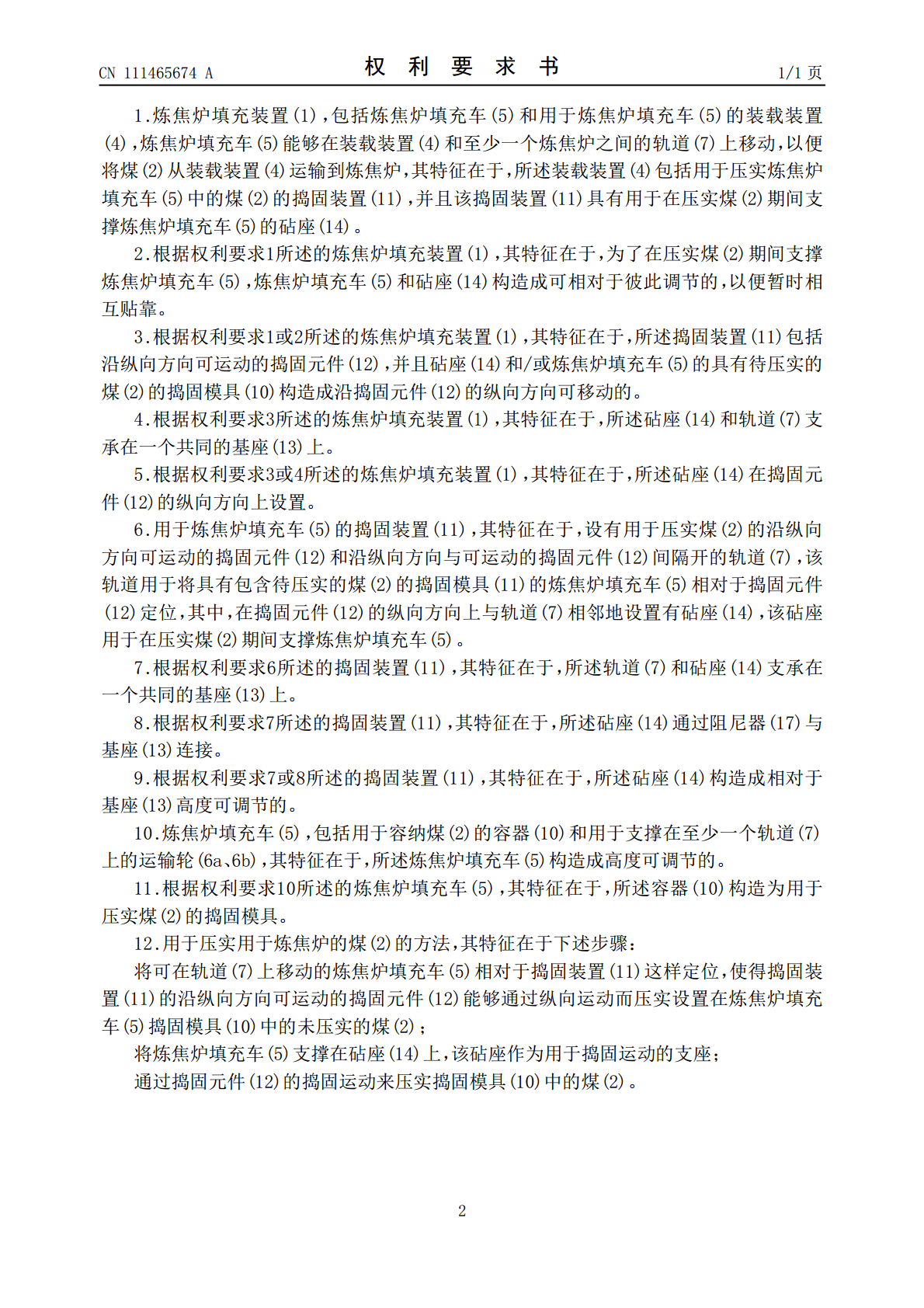

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111465674A(43)申请公布日2020.07.28(21)申请号201880080483.7(74)专利代理机构中国国际贸易促进委员会专(22)申请日2018.12.03利商标事务所11038代理人程猛(30)优先权数据102017129937.82017.12.14DE(51)Int.Cl.C10B45/02(2006.01)(85)PCT国际申请进入国家阶段日2020.06.12(86)PCT国际申请的申请数据PCT/DE2018/1009832018.12.03(87)PCT国际申请的公布数据WO2019/114869DE2019.06.20(71)申请人鲁道夫莱希咨询公司地址保加利亚索菲亚申请人弗朗兹·斯蒂纳(72)发明人弗朗兹·斯蒂纳鲁道夫·莱希权利要求书1页说明书4页附图2页(54)发明名称炼焦炉填充装置(57)摘要本发明涉及一种炼焦炉填充装置(1)，其包括炼焦炉填充车(5)和用于炼焦炉填充车(5)的装载装置(4)，其中，炼焦炉填充车(5)可在装载装置(4)和至少一个炼焦炉之间的轨道(7)上移动，以便将煤(2)从装载装置(4)运输到炼焦炉。为了更有效地填充炼焦炉，所述装载装置(4)包括用于压实炼焦炉填充车(5)中的煤(2)的捣固装置(11)，并且该捣固装置(11)具有用于在压实煤(2)期间支撑炼焦炉填充车(5)的砧座(14)。CN111465674ACN111465674A权利要求书1/1页1.炼焦炉填充装置(1)，包括炼焦炉填充车(5)和用于炼焦炉填充车(5)的装载装置(4)，炼焦炉填充车(5)能够在装载装置(4)和至少一个炼焦炉之间的轨道(7)上移动，以便将煤(2)从装载装置(4)运输到炼焦炉，其特征在于，所述装载装置(4)包括用于压实炼焦炉填充车(5)中的煤(2)的捣固装置(11)，并且该捣固装置(11)具有用于在压实煤(2)期间支撑炼焦炉填充车(5)的砧座(14)。2.根据权利要求1所述的炼焦炉填充装置(1)，其特征在于，为了在压实煤(2)期间支撑炼焦炉填充车(5)，炼焦炉填充车(5)和砧座(14)构造成可相对于彼此调节的，以便暂时相互贴靠。3.根据权利要求1或2所述的炼焦炉填充装置(1)，其特征在于，所述捣固装置(11)包括沿纵向方向可运动的捣固元件(12)，并且砧座(14)和/或炼焦炉填充车(5)的具有待压实的煤(2)的捣固模具(10)构造成沿捣固元件(12)的纵向方向可移动的。4.根据权利要求3所述的炼焦炉填充装置(1)，其特征在于，所述砧座(14)和轨道(7)支承在一个共同的基座(13)上。5.根据权利要求3或4所述的炼焦炉填充装置(1)，其特征在于，所述砧座(14)在捣固元件(12)的纵向方向上设置。6.用于炼焦炉填充车(5)的捣固装置(11)，其特征在于，设有用于压实煤(2)的沿纵向方向可运动的捣固元件(12)和沿纵向方向与可运动的捣固元件(12)间隔开的轨道(7)，该轨道用于将具有包含待压实的煤(2)的捣固模具(11)的炼焦炉填充车(5)相对于捣固元件(12)定位，其中，在捣固元件(12)的纵向方向上与轨道(7)相邻地设置有砧座(14)，该砧座用于在压实煤(2)期间支撑炼焦炉填充车(5)。7.根据权利要求6所述的捣固装置(11)，其特征在于，所述轨道(7)和砧座(14)支承在一个共同的基座(13)上。8.根据权利要求7所述的捣固装置(11)，其特征在于，所述砧座(14)通过阻尼器(17)与基座(13)连接。9.根据权利要求7或8所述的捣固装置(11)，其特征在于，所述砧座(14)构造成相对于基座(13)高度可调节的。10.炼焦炉填充车(5)，包括用于容纳煤(2)的容器(10)和用于支撑在至少一个轨道(7)上的运输轮(6a、6b)，其特征在于，所述炼焦炉填充车(5)构造成高度可调节的。11.根据权利要求10所述的炼焦炉填充车(5)，其特征在于，所述容器(10)构造为用于压实煤(2)的捣固模具。12.用于压实用于炼焦炉的煤(2)的方法，其特征在于下述步骤：将可在轨道(7)上移动的炼焦炉填充车(5)相对于捣固装置(11)这样定位，使得捣固装置(11)的沿纵向方向可运动的捣固元件(12)能够通过纵向运动而压实设置在炼焦炉填充车(5)捣固模具(10)中的未压实的煤(2)；将炼焦炉填充车(5)支撑在砧座(14)上，该砧座作为用于捣固运动的支座；通过捣固元件(12)的捣固运动来压实捣固模具(10)中的煤(2)。2CN111465674A说明书1/4页炼焦炉填充装置技术领域[0001]本发明涉及一种炼焦炉填充装置(通过其可将压实的煤供应给用于炼焦的炼焦炉)、一种捣固装置和一种用于其的炼焦炉填充车以及一种用于压实煤的方法。背景
