一种基于高温气化的污泥无害化处理系统.pdf

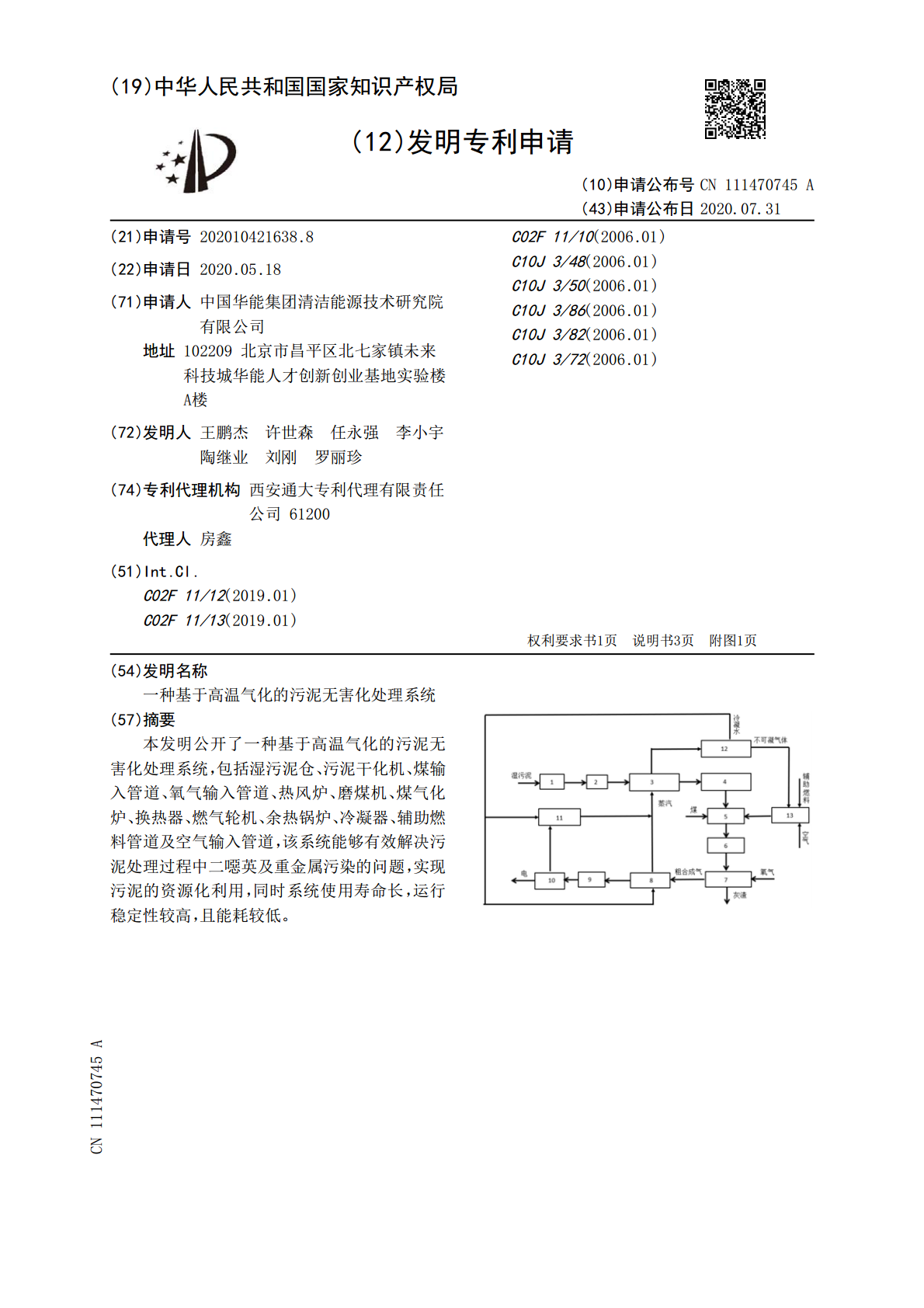

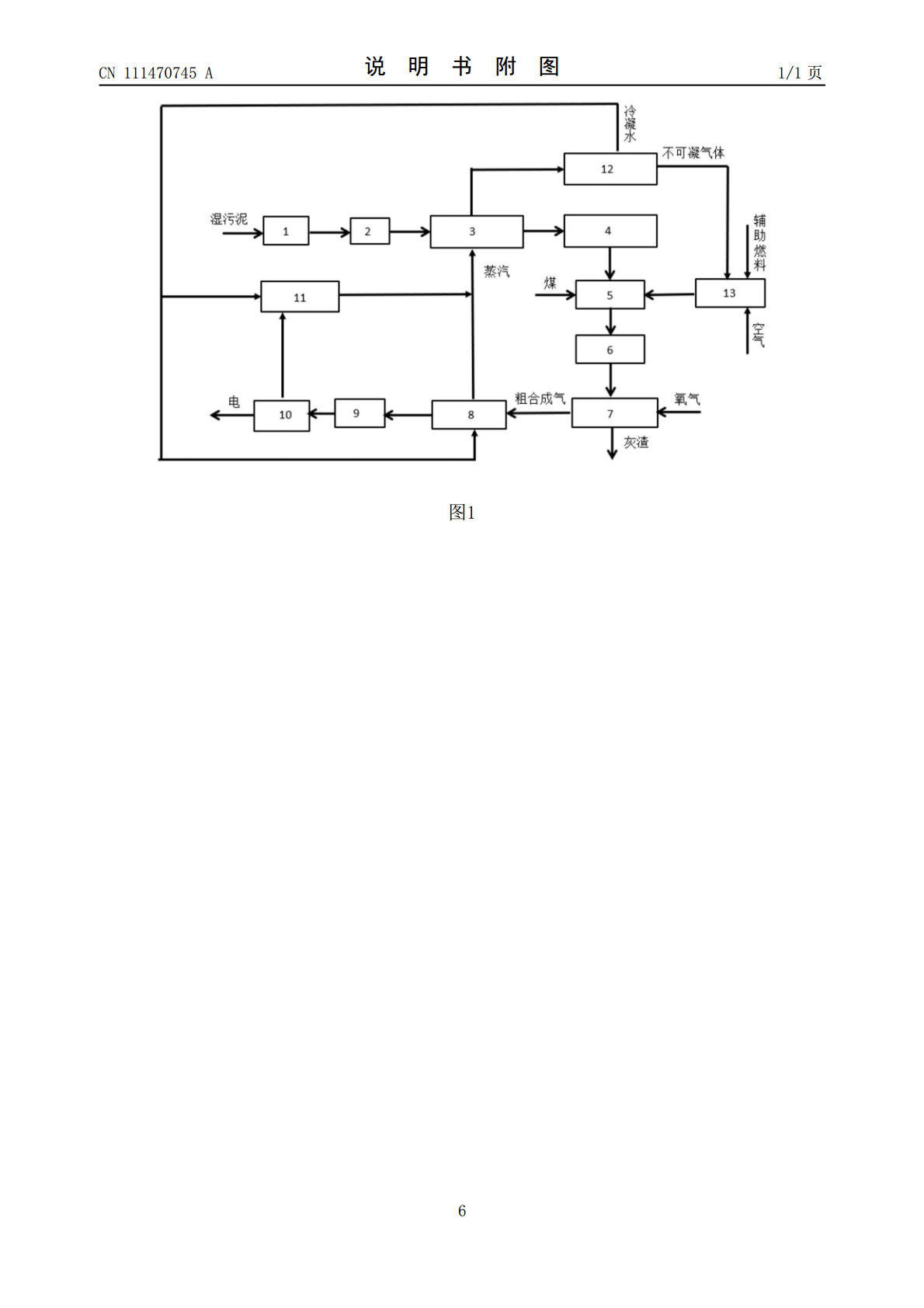

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111470745A(43)申请公布日2020.07.31(21)申请号202010421638.8C02F11/10(2006.01)(22)申请日2020.05.18C10J3/48(2006.01)C10J3/50(2006.01)(71)申请人中国华能集团清洁能源技术研究院C10J3/86(2006.01)有限公司C10J3/82(2006.01)地址102209北京市昌平区北七家镇未来C10J3/72(2006.01)科技城华能人才创新创业基地实验楼A楼(72)发明人王鹏杰许世森任永强李小宇陶继业刘刚罗丽珍(74)专利代理机构西安通大专利代理有限责任公司61200代理人房鑫(51)Int.Cl.C02F11/12(2019.01)C02F11/13(2019.01)权利要求书1页说明书3页附图1页(54)发明名称一种基于高温气化的污泥无害化处理系统(57)摘要本发明公开了一种基于高温气化的污泥无害化处理系统，包括湿污泥仓、污泥干化机、煤输入管道、氧气输入管道、热风炉、磨煤机、煤气化炉、换热器、燃气轮机、余热锅炉、冷凝器、辅助燃料管道及空气输入管道，该系统能够有效解决污泥处理过程中二噁英及重金属污染的问题，实现污泥的资源化利用，同时系统使用寿命长，运行稳定性较高，且能耗较低。CN111470745ACN111470745A权利要求书1/1页1.一种基于高温气化的污泥无害化处理系统，其特征在于，包括湿污泥仓(1)、污泥干化机(3)、煤输入管道、氧气输入管道、热风炉(13)、磨煤机(5)、煤气化炉(7)、换热器(8)、燃气轮机(10)、余热锅炉(11)、冷凝器(12)、辅助燃料管道及空气输入管道；湿污泥仓(1)的出口与污泥干化机(3)的污泥入口相连通，污泥干化机(3)的出口、煤输入管道及热风炉(13)的出口与磨煤机(5)的入口相连通，磨煤机(5)的出口及氧气输入管道与煤气化炉(7)的入口相连通，煤气化炉(7)的出口经换热器(8)的放热侧与燃气轮机(10)的入口相连通，燃气轮机(10)的排汽口与余热锅炉(11)的入口相连通，换热器(8)的吸热侧出口与余热锅炉(11)的出口通过管道并管后与污泥干化机(3)的蒸汽入口相连通，污泥干化机(3)的气体出口与冷凝器(12)的入口相连通，冷凝器(12)的液体出口与换热器(8)的吸热侧入口及余热锅炉(11)的入口相连通，冷凝器(12)的出口、辅助燃料管道及空气输入管道与热风炉(13)的入口相连通。2.根据权利要求1所述的基于高温气化的污泥无害化处理系统，其特征在于，换热器(8)的放热侧经净化装置(9)与燃气轮机(10)相连通。3.根据权利要求1所述的基于高温气化的污泥无害化处理系统，其特征在于，湿污泥仓(1)经污泥泵(2)与污泥干化机(3)的入口相连通。4.根据权利要求1所述的基于高温气化的污泥无害化处理系统，其特征在于，污泥干化机(3)的污泥出口经干污泥仓(4)与磨煤机(5)的入口相连通。5.根据权利要求1所述的基于高温气化的污泥无害化处理系统，其特征在于，磨煤机(5)的出口经气力输送装置(6)与煤气化炉(7)相连通。6.根据权利要求1所述的基于高温气化的污泥无害化处理系统，其特征在于，所述污泥干化机(3)为流化床式污泥干化机、圆盘式污泥干化机、两段式污泥干化机、薄层式污泥干化机、桨叶式污泥干化机或带式污泥干化机。7.根据权利要求1所述的基于高温气化的污泥无害化处理系统，其特征在于，煤气化炉(7)内的反应温度为1500℃～2000℃。2CN111470745A说明书1/3页一种基于高温气化的污泥无害化处理系统技术领域[0001]本发明属于生物质气化领域，涉及一种基于高温气化的污泥无害化处理系统。背景技术[0002]随着我国社会经济发展、城市化进程加快以及国民生活水平提高，城市生活污水量急剧增加。污泥作为污水处理厂污水处理后的附属产品，因富含有机腐质、细菌菌体、寄生虫卵和重金属等有害物质，如果不经过无害化处理，是污水处理过程形成的最主要的潜在二次污染源，对环境污染较大。污泥产量的急剧增加，污泥的处置越来越受到人们的重视。[0003]污泥处理处置的总体目标是实现污泥的减量化、无害化、资源化和规模化，目前的处理方法主要包括土地利用、卫生填埋和焚烧，还不能完全满足污泥处理的总体要求，尚不能完全做到无害化，结合多种污泥处理方法的特点分析，污泥气化技术有其独特的优势：污泥气化反应的高温环境能够有效破坏病原体；污泥中有有机成分转化为可燃气体，剩余部分转化为无害残渣，减容无害化效果明显；气化过程产生的热量可以回收利用。如果依托现有气化装置进行污泥燃煤耦合气化，可以充分发挥气化技术优势，彻底做到污泥的无害化处理。[0004]目前
