一种即热式纳米锅炉炉胆.pdf

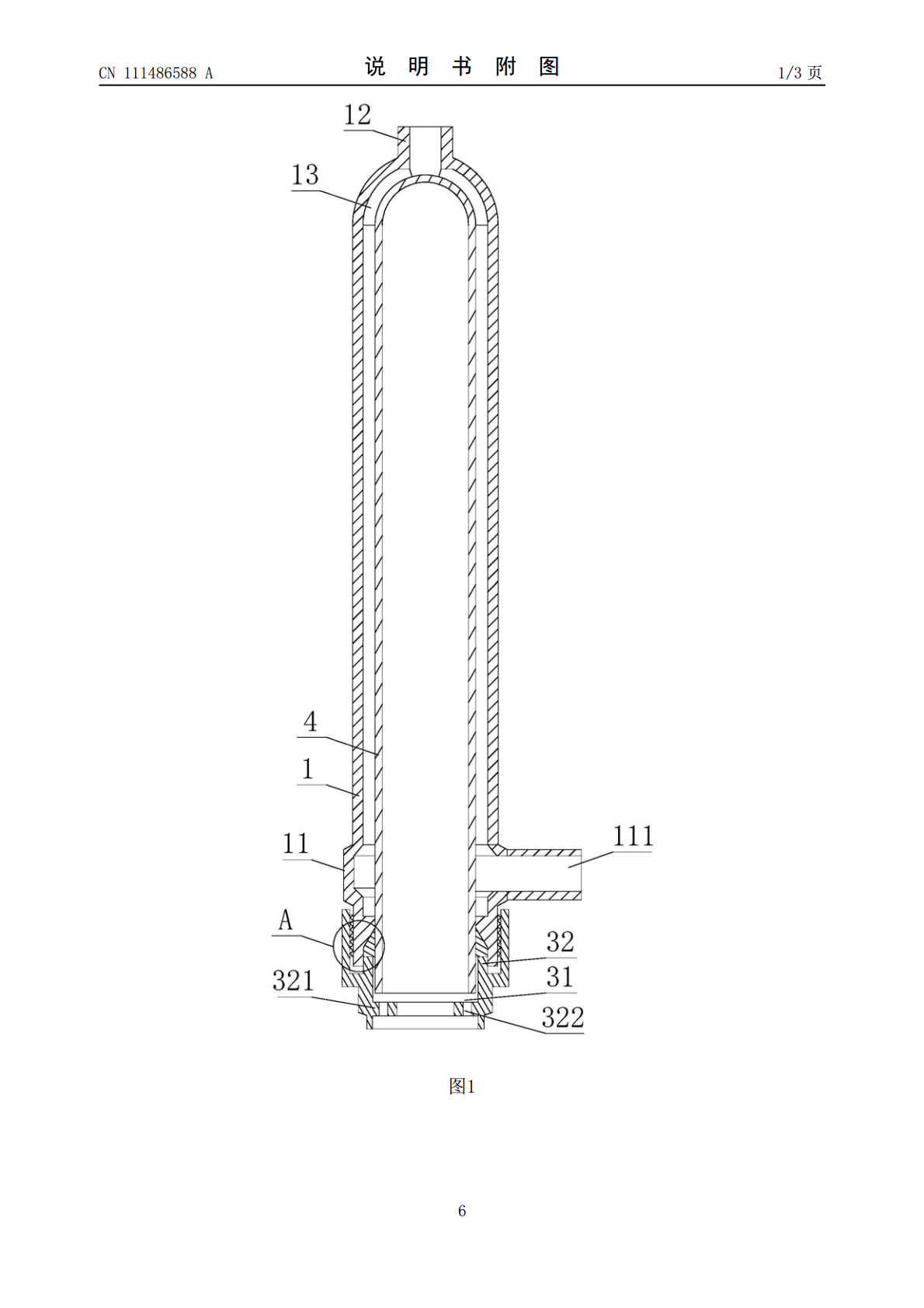

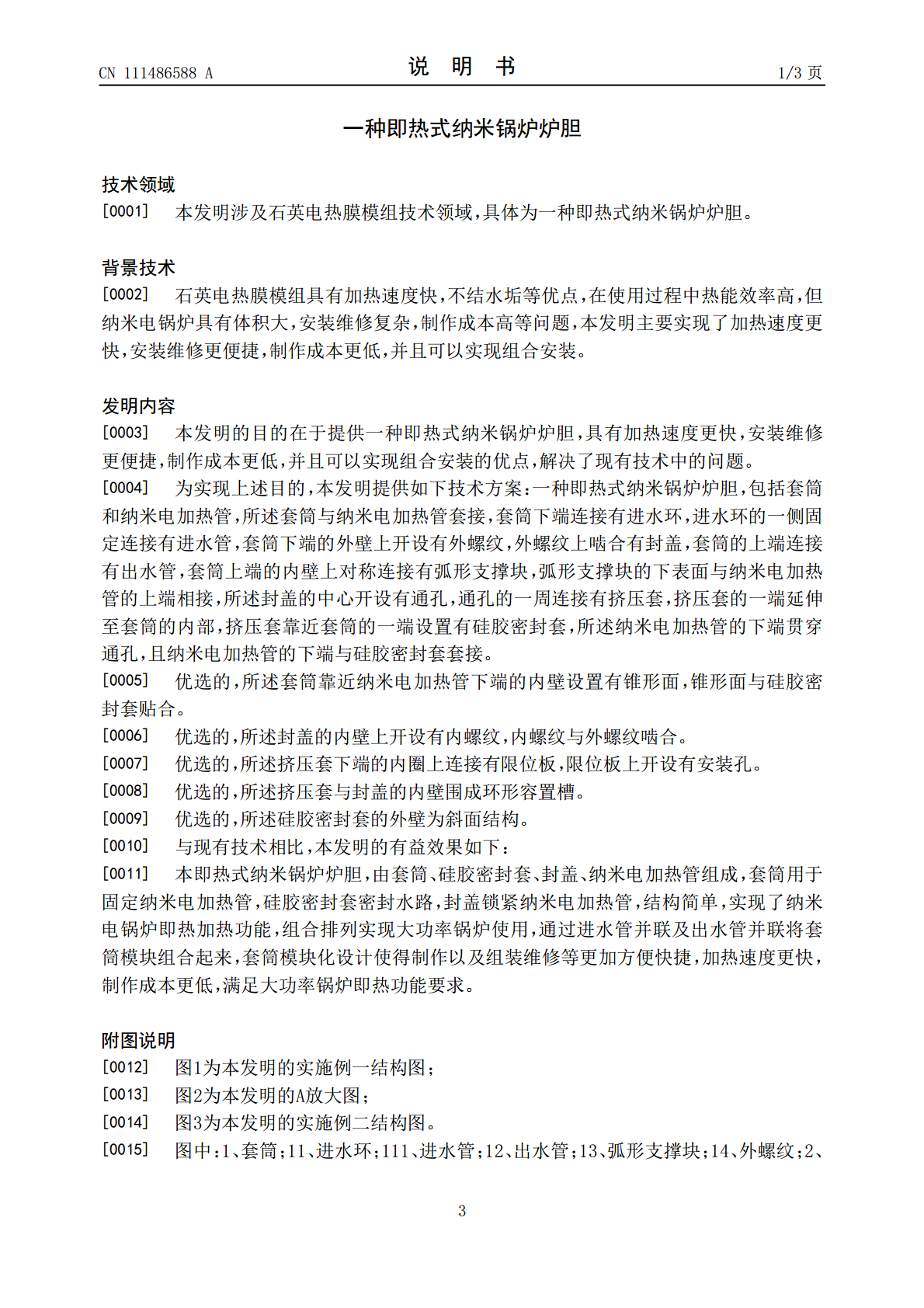

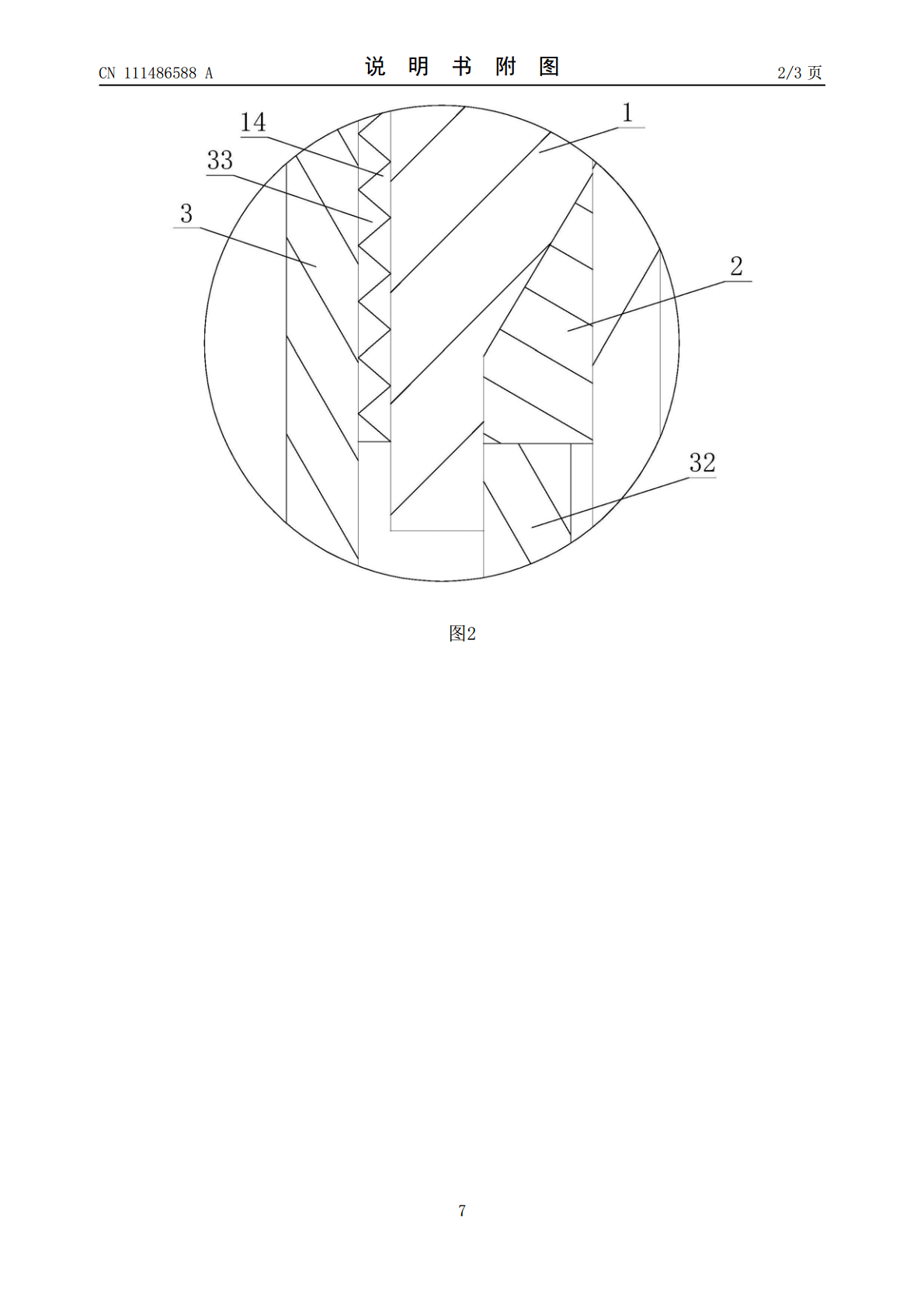

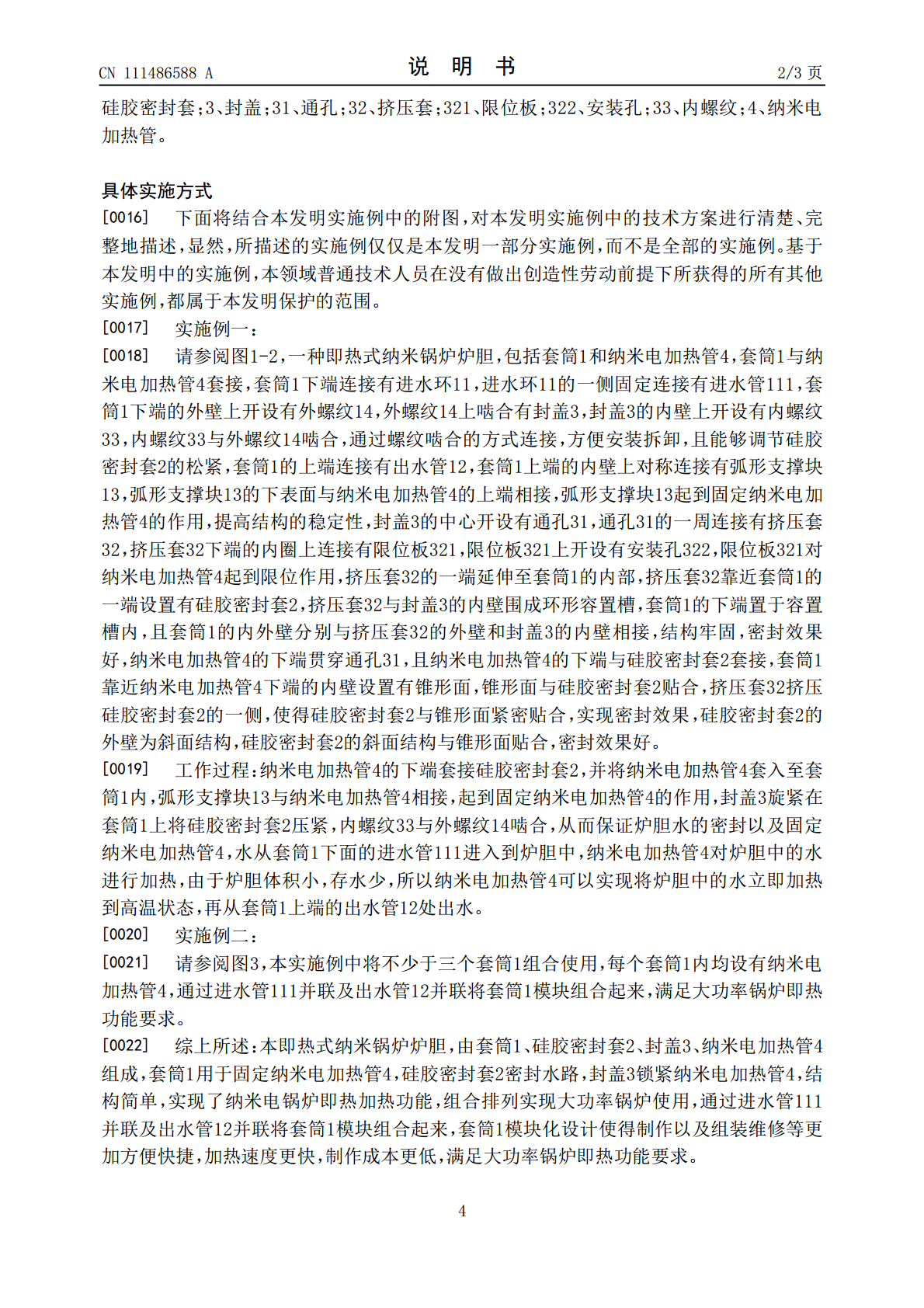

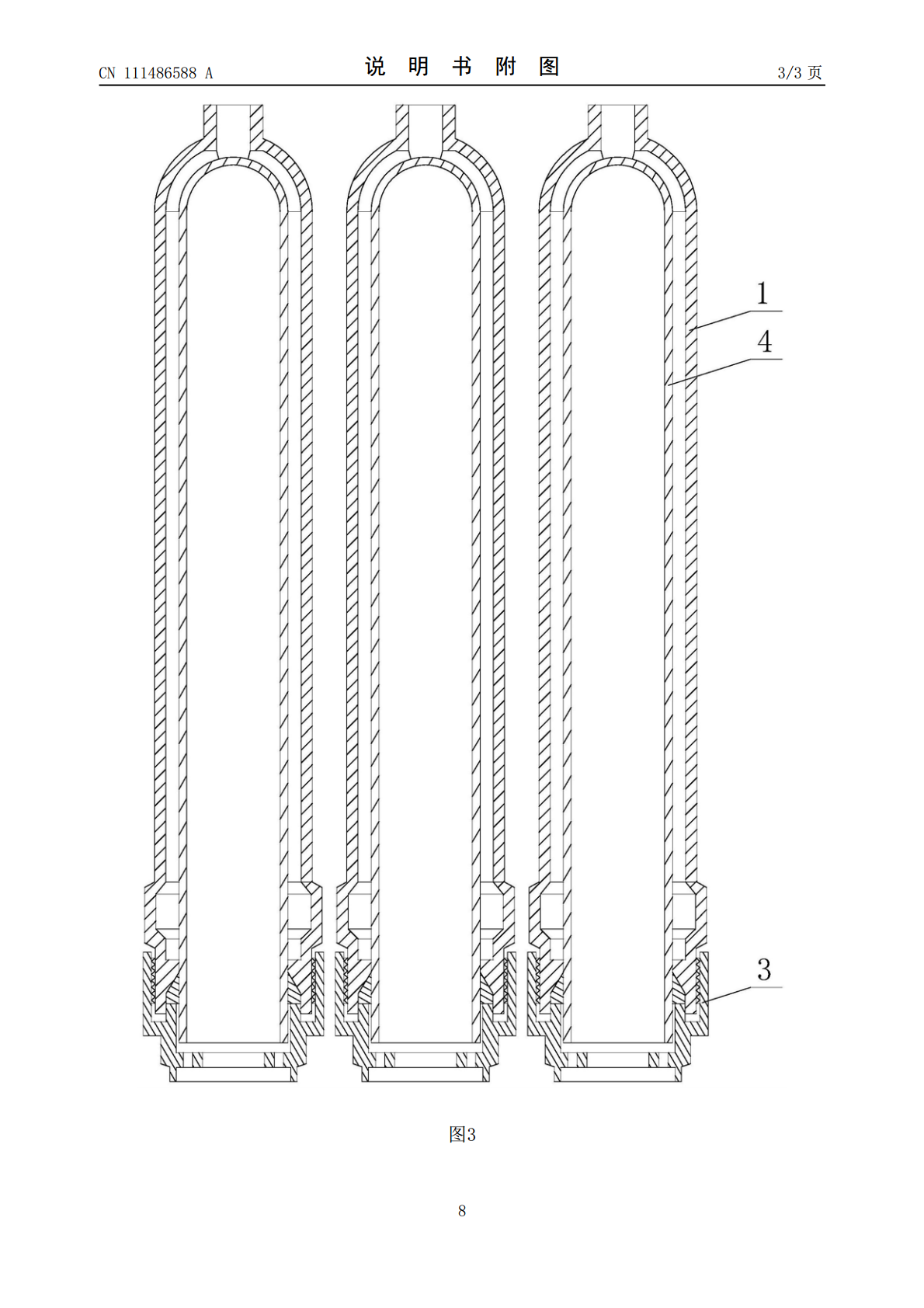

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111486588A(43)申请公布日2020.08.04(21)申请号202010340769.3H05B3/40(2006.01)(22)申请日2020.04.26(71)申请人中能华邦环保科技有限公司地址224000江苏省盐城市亭湖区环保科技城瑞鹤路253号(28)(72)发明人南丁天(74)专利代理机构北京劲创知识产权代理事务所(普通合伙)11589代理人张铁兰(51)Int.Cl.F24H1/18(2006.01)F24H9/00(2006.01)F24H9/18(2006.01)H05B3/04(2006.01)H05B3/14(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种即热式纳米锅炉炉胆(57)摘要本发明公开了一种即热式纳米锅炉炉胆，包括套筒和纳米电加热管，所述套筒与纳米电加热管套接，套筒下端连接有进水环，进水环的一侧固定连接有进水管，套筒下端的外壁上开设有外螺纹，外螺纹上啮合有封盖，套筒的上端连接有出水管，套筒上端的内壁上对称连接有弧形支撑块，弧形支撑块的下表面与纳米电加热管的上端相接。本即热式纳米锅炉炉胆，由套筒、硅胶密封套、封盖、纳米电加热管组成，套筒用于固定纳米电加热管，硅胶密封套密封水路，封盖锁紧纳米电加热管，结构简单，实现了纳米电锅炉即热加热功能，组合排列实现大功率锅炉使用，通过进水管并联及出水管并联将套筒模块组合起来，加热速度更快，制作成本更低。CN111486588ACN111486588A权利要求书1/1页1.一种即热式纳米锅炉炉胆，包括套筒(1)和纳米电加热管(4)，其特征在于：所述套筒(1)与纳米电加热管(4)套接，套筒(1)下端连接有进水环(11)，进水环(11)的一侧固定连接有进水管(111)，套筒(1)下端的外壁上开设有外螺纹(14)，外螺纹(14)上啮合有封盖(3)，套筒(1)的上端连接有出水管(12)，套筒(1)上端的内壁上对称连接有弧形支撑块(13)，弧形支撑块(13)的下表面与纳米电加热管(4)的上端相接，所述封盖(3)的中心开设有通孔(31)，通孔(31)的一周连接有挤压套(32)，挤压套(32)的一端延伸至套筒(1)的内部，挤压套(32)靠近套筒(1)的一端设置有硅胶密封套(2)，所述纳米电加热管(4)的下端贯穿通孔(31)，且纳米电加热管(4)的下端与硅胶密封套(2)套接。2.根据权利要求1所述的一种即热式纳米锅炉炉胆，其特征在于：所述套筒(1)靠近纳米电加热管(4)下端的内壁设置有锥形面，锥形面与硅胶密封套(2)贴合。3.根据权利要求1所述的一种即热式纳米锅炉炉胆，其特征在于：所述封盖(3)的内壁上开设有内螺纹(33)，内螺纹(33)与外螺纹(14)啮合。4.根据权利要求1所述的一种即热式纳米锅炉炉胆，其特征在于：所述挤压套(32)下端的内圈上连接有限位板(321)，限位板(321)上开设有安装孔(322)。5.根据权利要求1所述的一种即热式纳米锅炉炉胆，其特征在于：所述挤压套(32)与封盖(3)的内壁围成环形容置槽。6.根据权利要求1所述的一种即热式纳米锅炉炉胆，其特征在于：所述硅胶密封套(2)的外壁为斜面结构。2CN111486588A说明书1/3页一种即热式纳米锅炉炉胆技术领域[0001]本发明涉及石英电热膜模组技术领域，具体为一种即热式纳米锅炉炉胆。背景技术[0002]石英电热膜模组具有加热速度快，不结水垢等优点，在使用过程中热能效率高，但纳米电锅炉具有体积大，安装维修复杂，制作成本高等问题，本发明主要实现了加热速度更快，安装维修更便捷，制作成本更低，并且可以实现组合安装。发明内容[0003]本发明的目的在于提供一种即热式纳米锅炉炉胆，具有加热速度更快，安装维修更便捷，制作成本更低，并且可以实现组合安装的优点，解决了现有技术中的问题。[0004]为实现上述目的，本发明提供如下技术方案：一种即热式纳米锅炉炉胆，包括套筒和纳米电加热管，所述套筒与纳米电加热管套接，套筒下端连接有进水环，进水环的一侧固定连接有进水管，套筒下端的外壁上开设有外螺纹，外螺纹上啮合有封盖，套筒的上端连接有出水管，套筒上端的内壁上对称连接有弧形支撑块，弧形支撑块的下表面与纳米电加热管的上端相接，所述封盖的中心开设有通孔，通孔的一周连接有挤压套，挤压套的一端延伸至套筒的内部，挤压套靠近套筒的一端设置有硅胶密封套，所述纳米电加热管的下端贯穿通孔，且纳米电加热管的下端与硅胶密封套套接。[0005]优选的，所述套筒靠近纳米电加热管下端的内壁设置有锥形面，锥形面与硅胶密封套贴合。[0006]优选的，所述封盖的内壁上开设有内螺纹，内螺纹与外螺纹啮合。[0007]优选的，所述挤压套下端的内圈上连接有限位板
