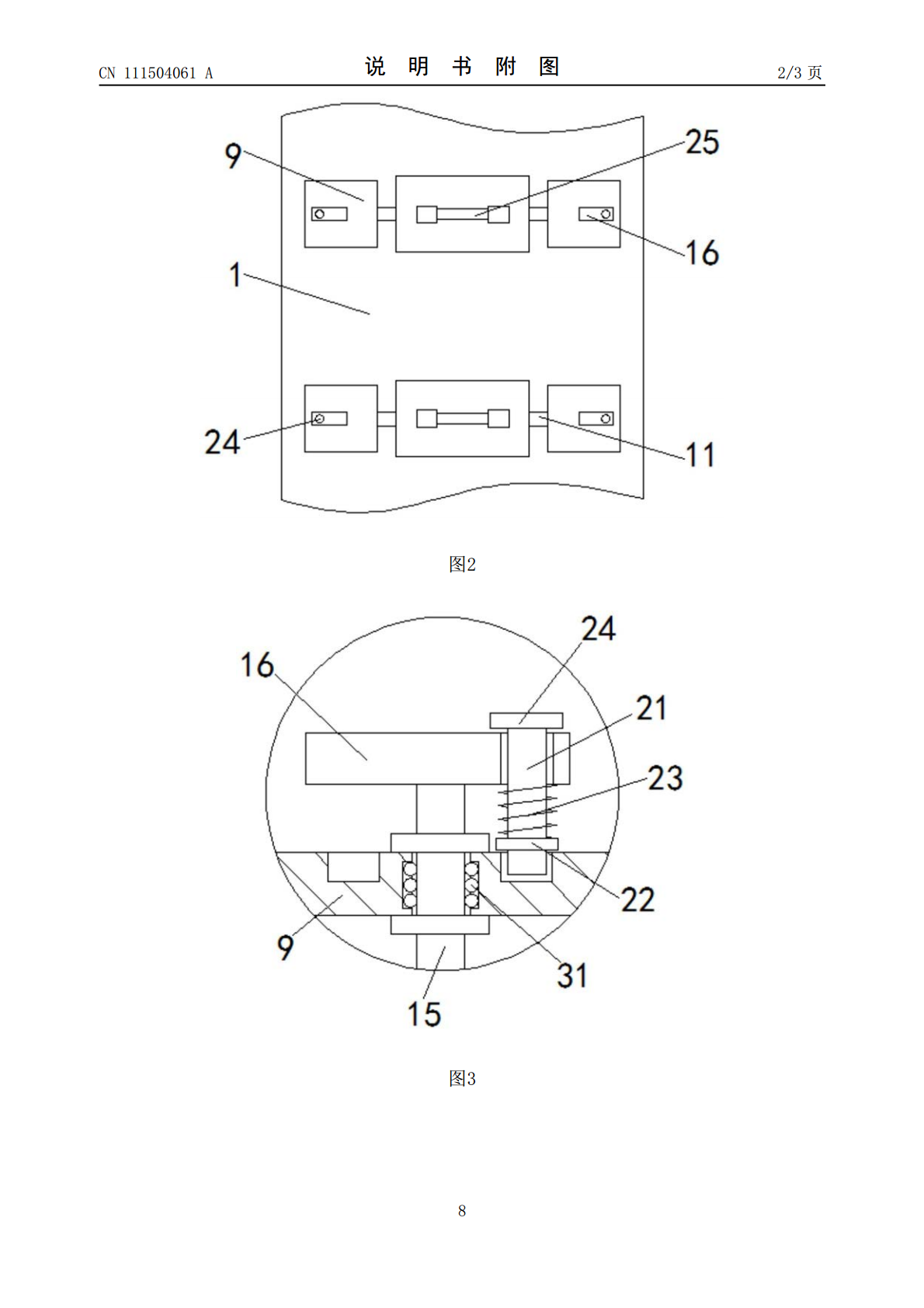

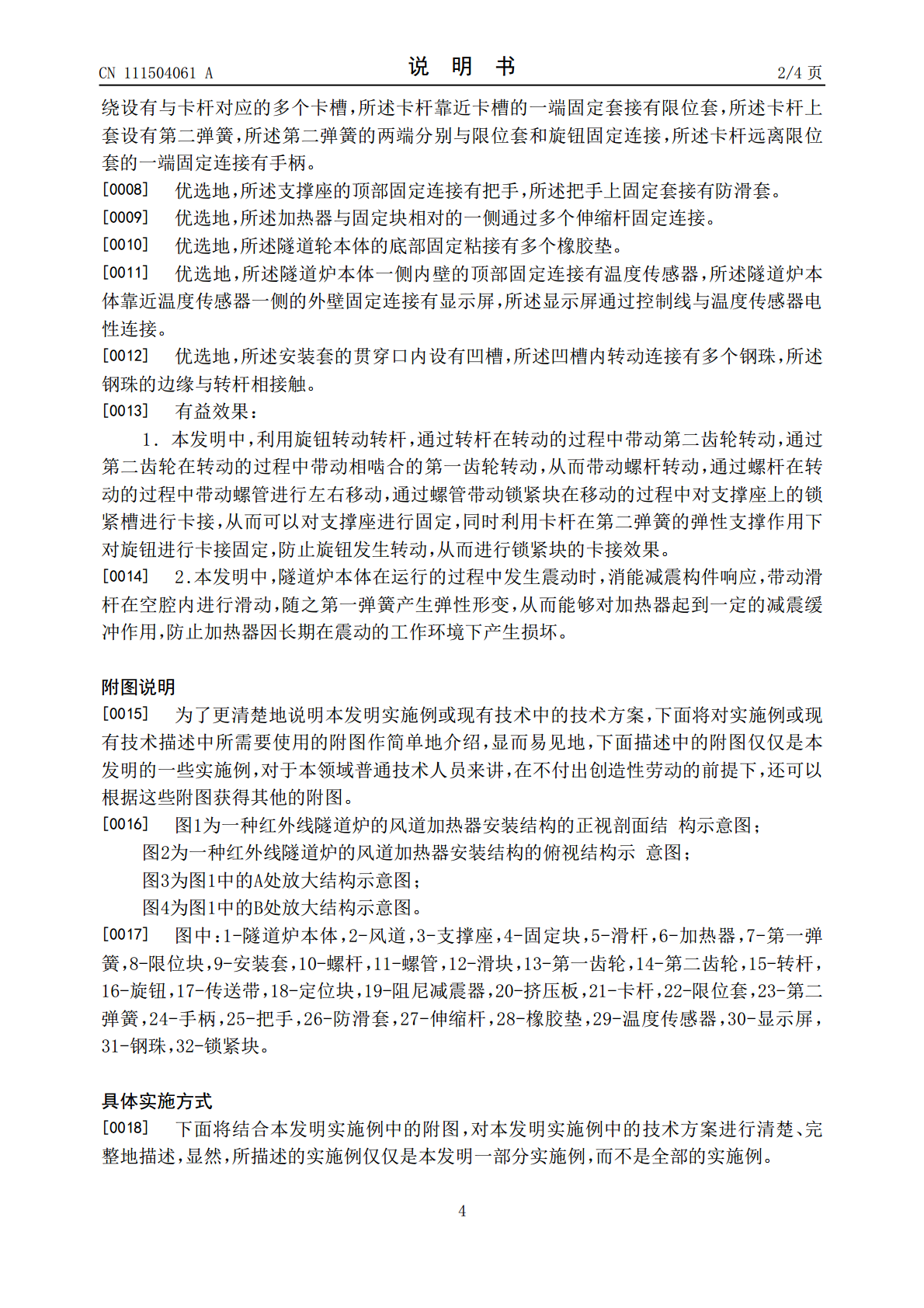

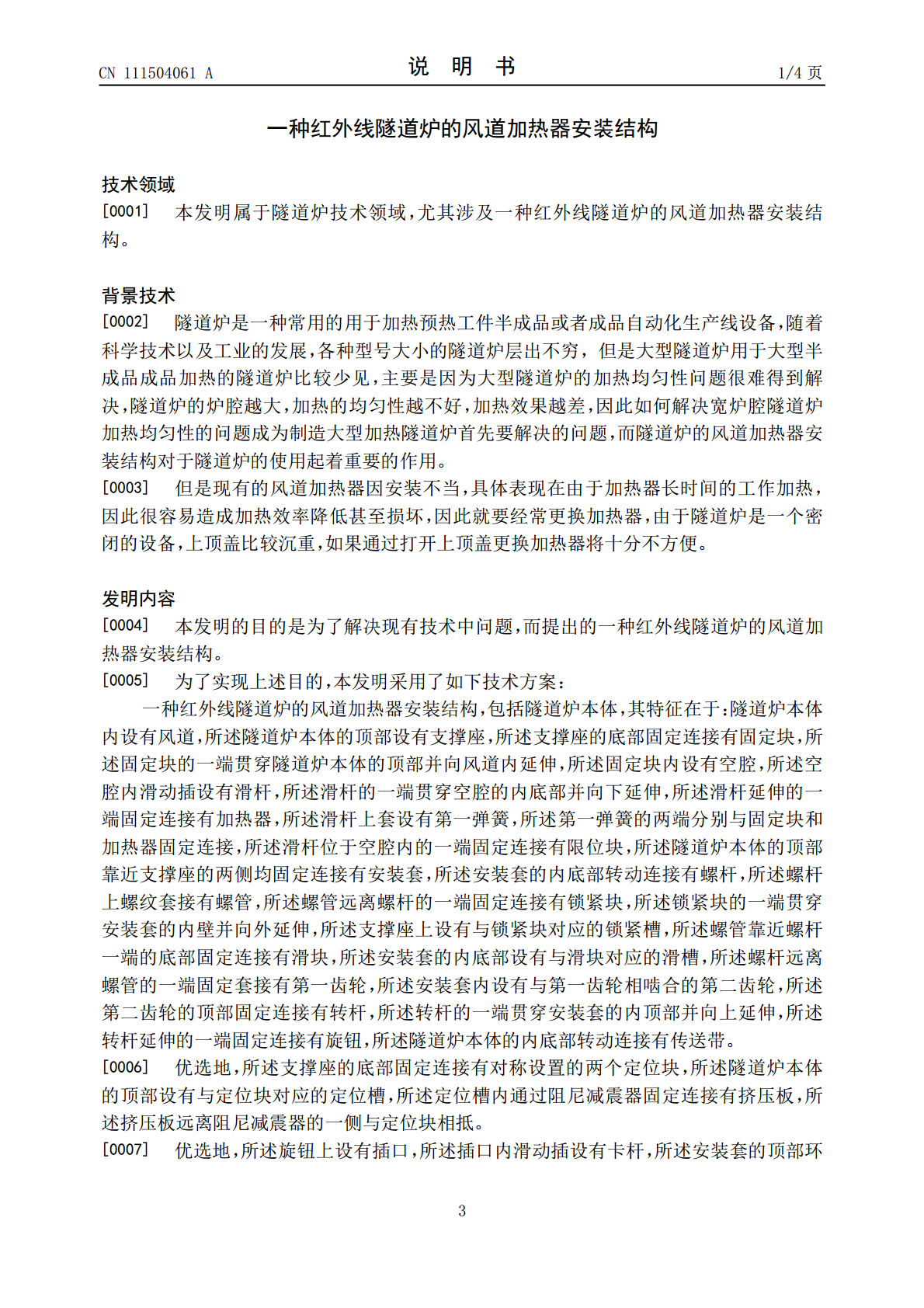

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111504061A(43)申请公布日2020.08.07(21)申请号202010223739.4(22)申请日2020.03.26(71)申请人贺得（上海）实业有限公司地址201615上海市松江区九亭镇涞寅路1898号6号楼2层(72)发明人朱诗荣迮秀梅迮小平(51)Int.Cl.F27B9/06(2006.01)F27B9/24(2006.01)F27B9/36(2006.01)F27B9/40(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种红外线隧道炉的风道加热器安装结构(57)摘要本发明属于隧道炉技术领域，具体为一种红外线隧道炉的风道加热器安装结构，包括隧道炉本体，其特征在于：隧道炉本体内设有风道，所述隧道炉本体的顶部设有支撑座，所述支撑座的底部固定连接有固定块，所述固定块的一端贯穿隧道炉本体的顶部并向风道内延伸，所述固定块内设有空腔，所述空腔内滑动插设有滑杆，所述滑杆的一端贯穿空腔的内底部并向下延伸，所述滑杆延伸的一端固定连接有加热器，所述滑杆上套设有第一弹簧，所述第一弹簧的两端分别与固定块和加热器固定连接，本发明通过多处调节机构的设置，从而固定安装加热器十分方便简单，便于后续设备的维修维护，以及加热器的更换。CN111504061ACN111504061A权利要求书1/1页1.一种红外线隧道炉的风道加热器安装结构，包括隧道炉本体（1），其特征在于：隧道炉本体（1）内设有风道（2），所述隧道炉本体（1）的顶部设有支撑座（3），所述支撑座（3）的底部固定连接有固定块（4），所述固定块（4）的一端贯穿隧道炉本体（1）的顶部并向风道（2）内延伸，所述固定块（4）内设有空腔，所述空腔内滑动插设有滑杆（5），所述滑杆（5）的一端贯穿空腔的内底部并向下延伸，所述滑杆（5）延伸的一端固定连接有加热器（6），所述滑杆（5）上套设有第一弹簧（7），所述第一弹簧（7）的两端分别与固定块（4）和加热器（6）固定连接，所述滑杆（5）位于空腔内的一端固定连接有限位块（8），所述隧道炉本体（1）的顶部靠近支撑座（3）的两侧均固定连接有安装套（9），所述安装套（9）的内底部转动连接有螺杆（10），所述螺杆（10）上螺纹套接有螺管（11），所述螺管（11）远离螺杆（10）的一端固定连接有锁紧块（32），所述锁紧块（32）的一端贯穿安装套（9）的内壁并向外延伸，所述支撑座（3）上设有与锁紧块（32）对应的锁紧槽，所述螺管（11）靠近螺杆（10）一端的底部固定连接有滑块（12），所述安装套（9）的内底部设有与滑块（12）对应的滑槽，所述螺杆（10）远离螺管（11）的一端固定套接有第一齿轮（13），所述安装套（9）内设有与第一齿轮（13）相啮合的第二齿轮（14），所述第二齿轮（14）的顶部固定连接有转杆（15），所述转杆（15）的一端贯穿安装套（9）的内顶部并向上延伸，所述转杆（15）延伸的一端固定连接有旋钮（16），所述隧道炉本体（1）的内底部转动连接有传送带（17）。2.根据权利要求1所述的一种红外线隧道炉的风道加热器安装结构，其特征在于：所述支撑座（3）的底部固定连接有对称设置的两个定位块（18），所述隧道炉本体（1）的顶部设有与定位块（18）对应的定位槽，所述定位槽内通过阻尼减震器（19）固定连接有挤压板（20），所述挤压板（20）远离阻尼减震器（19）的一侧与定位块（18）相抵。3.根据权利要求1所述的一种红外线隧道炉的风道加热器安装结构，其特征在于：所述旋钮（16）上设有插口，所述插口内滑动插设有卡杆（21），所述安装套（9）的顶部环绕设有与卡杆（21）对应的多个卡槽，所述卡杆（21）靠近卡槽的一端固定套接有限位套（22），所述卡杆（21）上套设有第二弹簧（23），所述第二弹簧（23）的两端分别与限位套（22）和旋钮（16）固定连接，所述卡杆（21）远离限位套（22）的一端固定连接有手柄（24）。4.根据权利要求1所述的一种红外线隧道炉的风道加热器安装结构，其特征在于：所述支撑座（3）的顶部固定连接有把手（25），所述把手（25）上固定套接有防滑套（26）。5.根据权利要求1所述的一种红外线隧道炉的风道加热器安装结构，其特征在于：所述加热器（6）与固定块（4）相对的一侧通过多个伸缩杆（27）固定连接。6.根据权利要求1所述的一种红外线隧道炉的风道加热器安装结构，其特征在于：所述隧道轮本体（1）的底部固定粘接有多个橡胶垫（28）。7.根据权利要求1所述的一种红外线隧道炉的风道加热器安装结构，其特征在于：所述隧道炉本体（1）一侧内壁的顶部固定连接有温度传感器（29），所述隧道炉本体（1）靠近温度传感器（29）一侧的外壁固定连接有显示屏（30），所
