一种医疗废物的热解焚烧装置.pdf

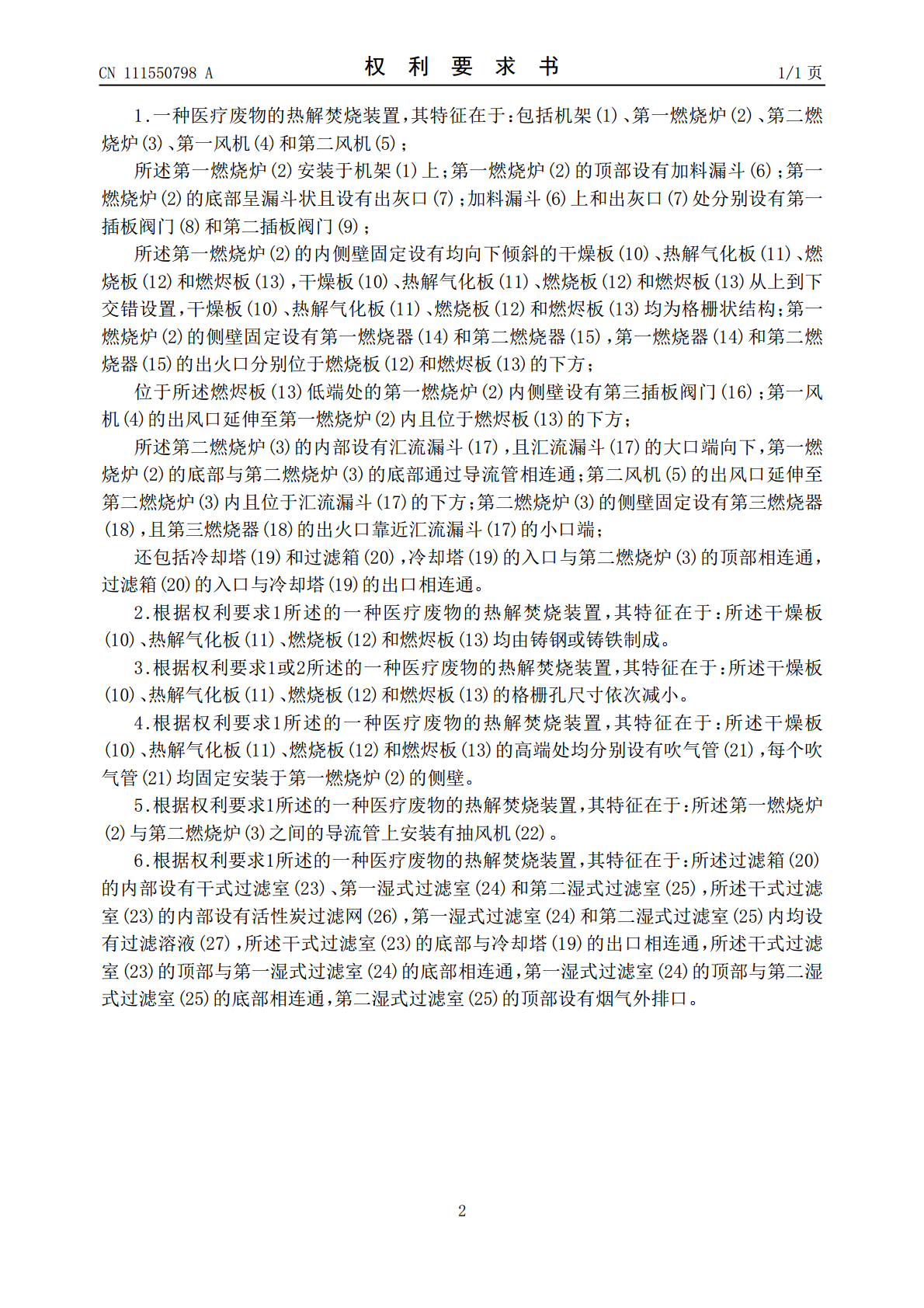

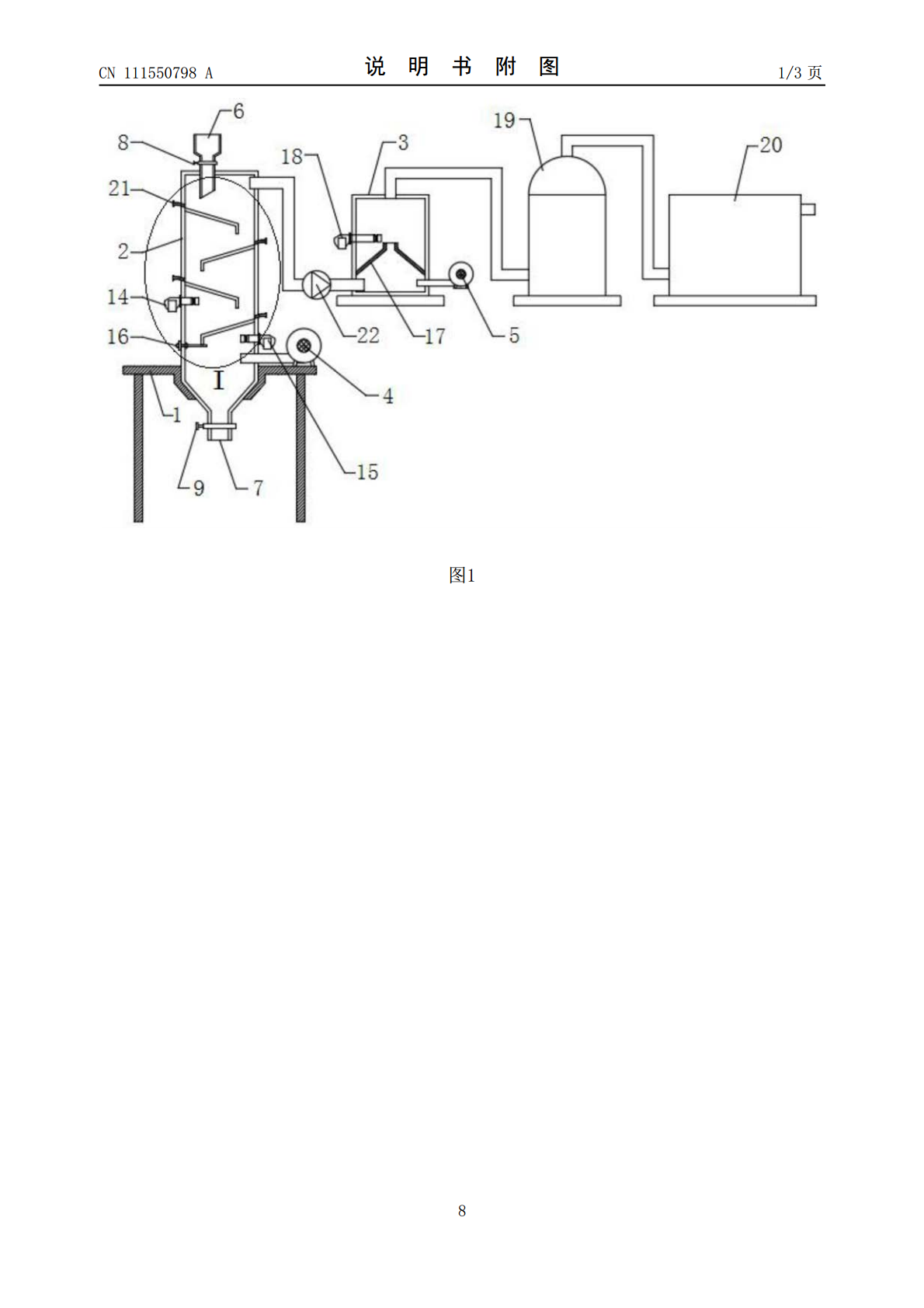

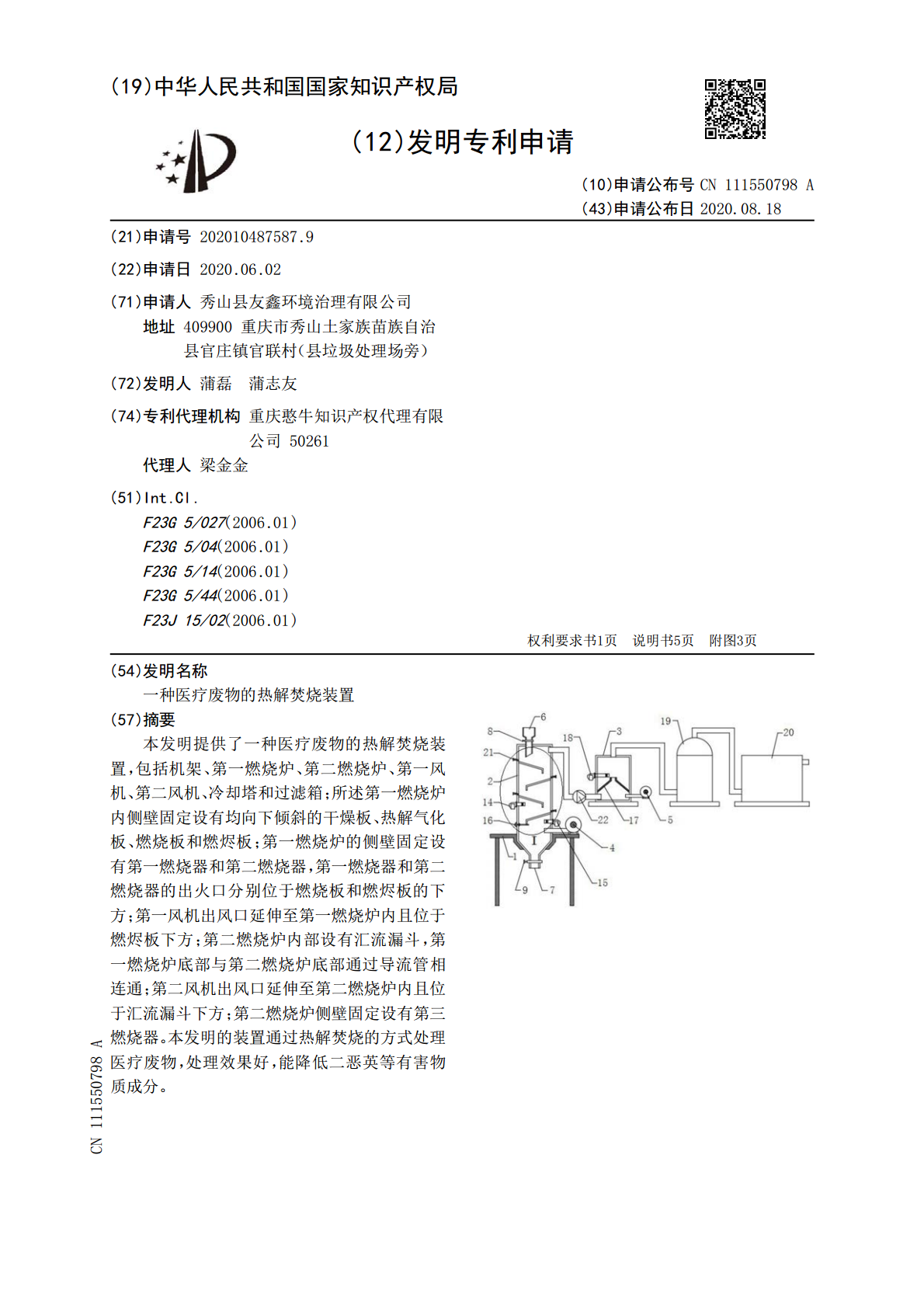

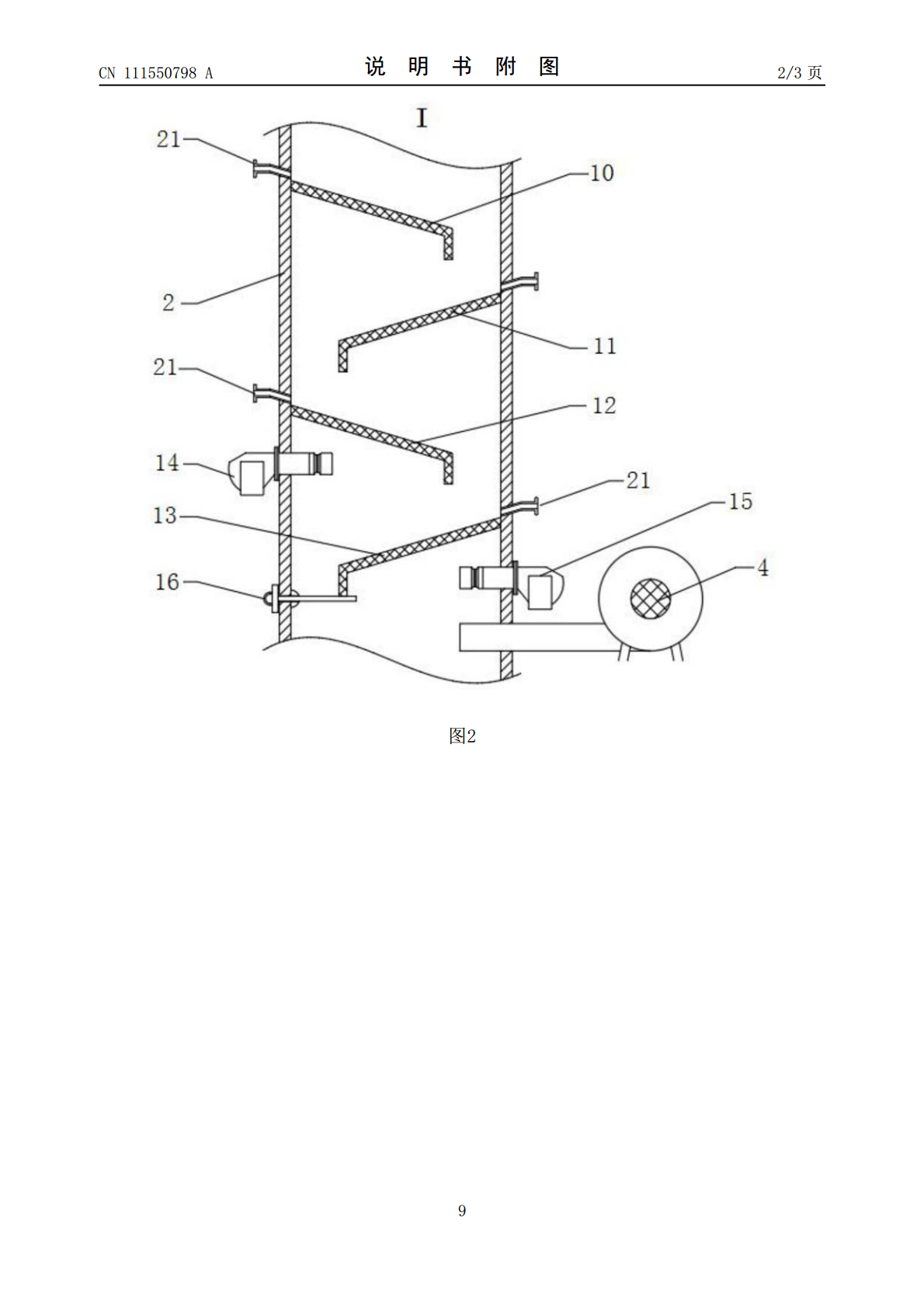

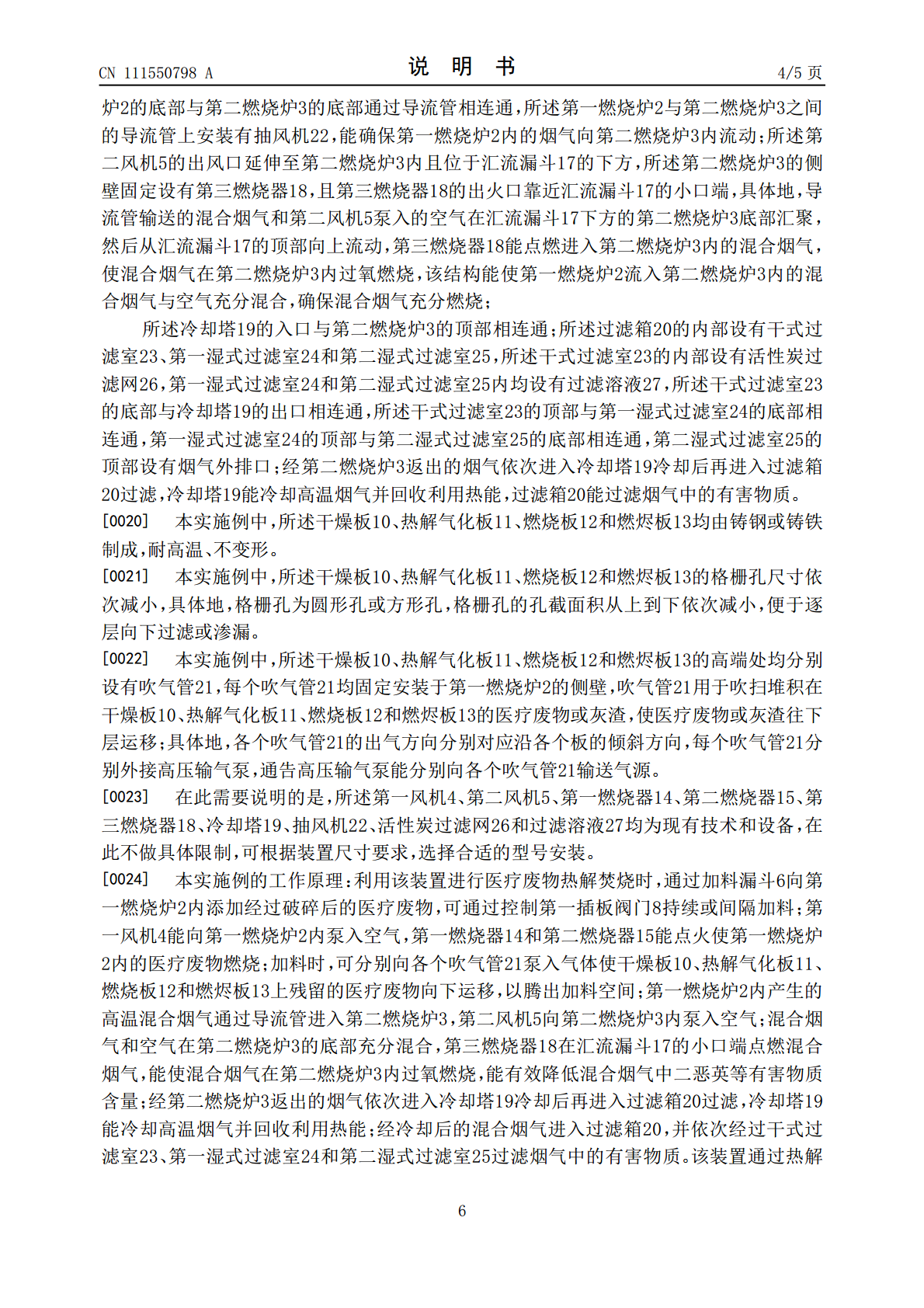

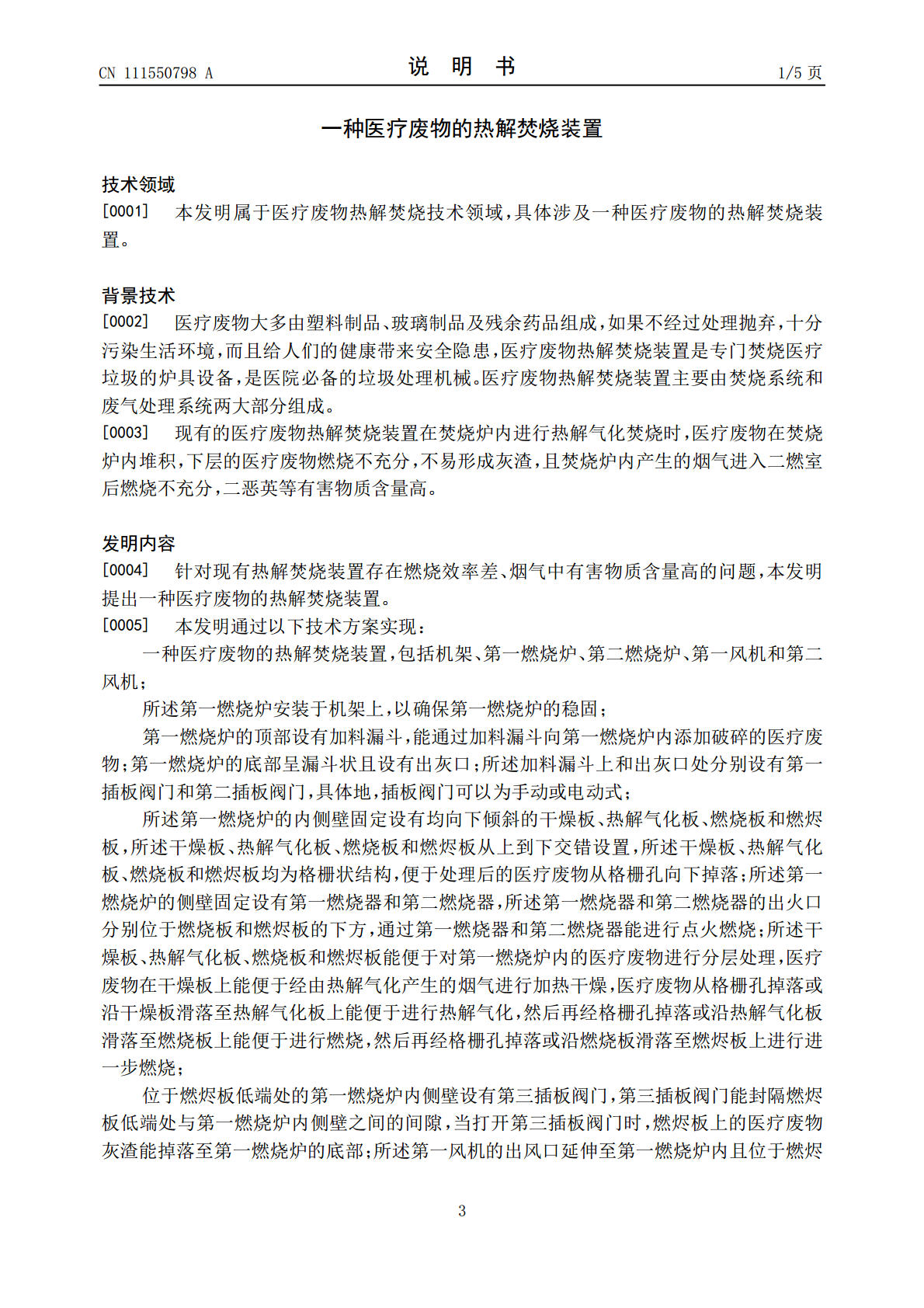

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111550798A(43)申请公布日2020.08.18(21)申请号202010487587.9(22)申请日2020.06.02(71)申请人秀山县友鑫环境治理有限公司地址409900重庆市秀山土家族苗族自治县官庄镇官联村（县垃圾处理场旁）(72)发明人蒲磊蒲志友(74)专利代理机构重庆憨牛知识产权代理有限公司50261代理人梁金金(51)Int.Cl.F23G5/027(2006.01)F23G5/04(2006.01)F23G5/14(2006.01)F23G5/44(2006.01)F23J15/02(2006.01)权利要求书1页说明书5页附图3页(54)发明名称一种医疗废物的热解焚烧装置(57)摘要本发明提供了一种医疗废物的热解焚烧装置，包括机架、第一燃烧炉、第二燃烧炉、第一风机、第二风机、冷却塔和过滤箱；所述第一燃烧炉内侧壁固定设有均向下倾斜的干燥板、热解气化板、燃烧板和燃烬板；第一燃烧炉的侧壁固定设有第一燃烧器和第二燃烧器，第一燃烧器和第二燃烧器的出火口分别位于燃烧板和燃烬板的下方；第一风机出风口延伸至第一燃烧炉内且位于燃烬板下方；第二燃烧炉内部设有汇流漏斗，第一燃烧炉底部与第二燃烧炉底部通过导流管相连通；第二风机出风口延伸至第二燃烧炉内且位于汇流漏斗下方；第二燃烧炉侧壁固定设有第三燃烧器。本发明的装置通过热解焚烧的方式处理医疗废物，处理效果好，能降低二恶英等有害物质成分。CN111550798ACN111550798A权利要求书1/1页1.一种医疗废物的热解焚烧装置，其特征在于：包括机架(1)、第一燃烧炉(2)、第二燃烧炉(3)、第一风机(4)和第二风机(5)；所述第一燃烧炉(2)安装于机架(1)上；第一燃烧炉(2)的顶部设有加料漏斗(6)；第一燃烧炉(2)的底部呈漏斗状且设有出灰口(7)；加料漏斗(6)上和出灰口(7)处分别设有第一插板阀门(8)和第二插板阀门(9)；所述第一燃烧炉(2)的内侧壁固定设有均向下倾斜的干燥板(10)、热解气化板(11)、燃烧板(12)和燃烬板(13)，干燥板(10)、热解气化板(11)、燃烧板(12)和燃烬板(13)从上到下交错设置，干燥板(10)、热解气化板(11)、燃烧板(12)和燃烬板(13)均为格栅状结构；第一燃烧炉(2)的侧壁固定设有第一燃烧器(14)和第二燃烧器(15)，第一燃烧器(14)和第二燃烧器(15)的出火口分别位于燃烧板(12)和燃烬板(13)的下方；位于所述燃烬板(13)低端处的第一燃烧炉(2)内侧壁设有第三插板阀门(16)；第一风机(4)的出风口延伸至第一燃烧炉(2)内且位于燃烬板(13)的下方；所述第二燃烧炉(3)的内部设有汇流漏斗(17)，且汇流漏斗(17)的大口端向下，第一燃烧炉(2)的底部与第二燃烧炉(3)的底部通过导流管相连通；第二风机(5)的出风口延伸至第二燃烧炉(3)内且位于汇流漏斗(17)的下方；第二燃烧炉(3)的侧壁固定设有第三燃烧器(18)，且第三燃烧器(18)的出火口靠近汇流漏斗(17)的小口端；还包括冷却塔(19)和过滤箱(20)，冷却塔(19)的入口与第二燃烧炉(3)的顶部相连通，过滤箱(20)的入口与冷却塔(19)的出口相连通。2.根据权利要求1所述的一种医疗废物的热解焚烧装置，其特征在于：所述干燥板(10)、热解气化板(11)、燃烧板(12)和燃烬板(13)均由铸钢或铸铁制成。3.根据权利要求1或2所述的一种医疗废物的热解焚烧装置，其特征在于：所述干燥板(10)、热解气化板(11)、燃烧板(12)和燃烬板(13)的格栅孔尺寸依次减小。4.根据权利要求1所述的一种医疗废物的热解焚烧装置，其特征在于：所述干燥板(10)、热解气化板(11)、燃烧板(12)和燃烬板(13)的高端处均分别设有吹气管(21)，每个吹气管(21)均固定安装于第一燃烧炉(2)的侧壁。5.根据权利要求1所述的一种医疗废物的热解焚烧装置，其特征在于：所述第一燃烧炉(2)与第二燃烧炉(3)之间的导流管上安装有抽风机(22)。6.根据权利要求1所述的一种医疗废物的热解焚烧装置，其特征在于：所述过滤箱(20)的内部设有干式过滤室(23)、第一湿式过滤室(24)和第二湿式过滤室(25)，所述干式过滤室(23)的内部设有活性炭过滤网(26)，第一湿式过滤室(24)和第二湿式过滤室(25)内均设有过滤溶液(27)，所述干式过滤室(23)的底部与冷却塔(19)的出口相连通，所述干式过滤室(23)的顶部与第一湿式过滤室(24)的底部相连通，第一湿式过滤室(24)的顶部与第二湿式过滤室(25)的底部相连通，第二湿式过滤室(25)的顶部设有烟气外排口。2CN111550798A说明书1/5页一种医
