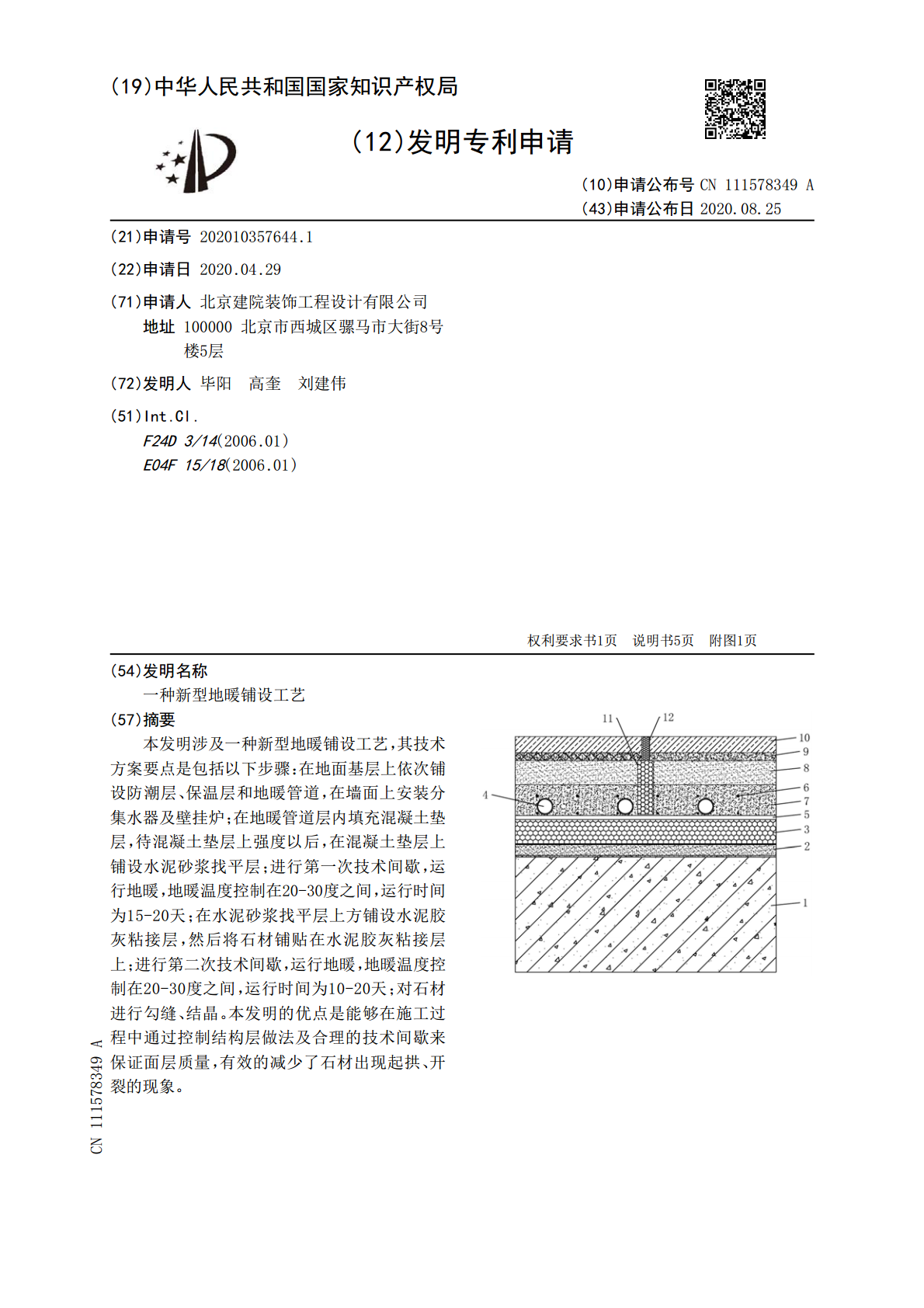

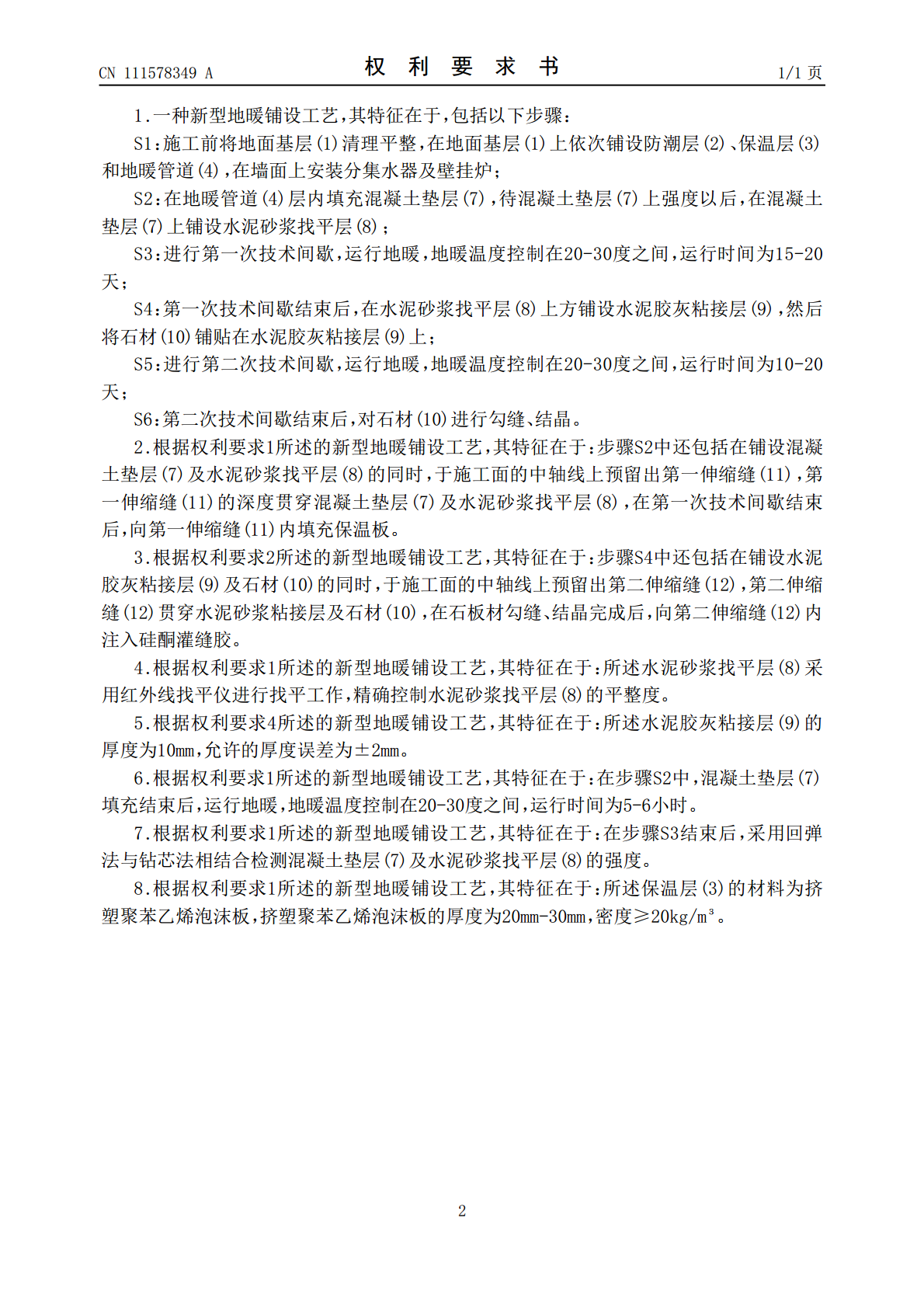

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111578349A(43)申请公布日2020.08.25(21)申请号202010357644.1(22)申请日2020.04.29(71)申请人北京建院装饰工程设计有限公司地址100000北京市西城区骡马市大街8号楼5层(72)发明人毕阳高奎刘建伟(51)Int.Cl.F24D3/14(2006.01)E04F15/18(2006.01)权利要求书1页说明书5页附图1页(54)发明名称一种新型地暖铺设工艺(57)摘要本发明涉及一种新型地暖铺设工艺，其技术方案要点是包括以下步骤：在地面基层上依次铺设防潮层、保温层和地暖管道，在墙面上安装分集水器及壁挂炉；在地暖管道层内填充混凝土垫层，待混凝土垫层上强度以后，在混凝土垫层上铺设水泥砂浆找平层；进行第一次技术间歇，运行地暖，地暖温度控制在20-30度之间，运行时间为15-20天；在水泥砂浆找平层上方铺设水泥胶灰粘接层，然后将石材铺贴在水泥胶灰粘接层上；进行第二次技术间歇，运行地暖，地暖温度控制在20-30度之间，运行时间为10-20天；对石材进行勾缝、结晶。本发明的优点是能够在施工过程中通过控制结构层做法及合理的技术间歇来保证面层质量，有效的减少了石材出现起拱、开裂的现象。CN111578349ACN111578349A权利要求书1/1页1.一种新型地暖铺设工艺，其特征在于，包括以下步骤：S1：施工前将地面基层(1)清理平整，在地面基层(1)上依次铺设防潮层(2)、保温层(3)和地暖管道(4)，在墙面上安装分集水器及壁挂炉；S2：在地暖管道(4)层内填充混凝土垫层(7)，待混凝土垫层(7)上强度以后，在混凝土垫层(7)上铺设水泥砂浆找平层(8)；S3：进行第一次技术间歇，运行地暖，地暖温度控制在20-30度之间，运行时间为15-20天；S4：第一次技术间歇结束后，在水泥砂浆找平层(8)上方铺设水泥胶灰粘接层(9)，然后将石材(10)铺贴在水泥胶灰粘接层(9)上；S5：进行第二次技术间歇，运行地暖，地暖温度控制在20-30度之间，运行时间为10-20天；S6：第二次技术间歇结束后，对石材(10)进行勾缝、结晶。2.根据权利要求1所述的新型地暖铺设工艺，其特征在于：步骤S2中还包括在铺设混凝土垫层(7)及水泥砂浆找平层(8)的同时，于施工面的中轴线上预留出第一伸缩缝(11)，第一伸缩缝(11)的深度贯穿混凝土垫层(7)及水泥砂浆找平层(8)，在第一次技术间歇结束后，向第一伸缩缝(11)内填充保温板。3.根据权利要求2所述的新型地暖铺设工艺，其特征在于：步骤S4中还包括在铺设水泥胶灰粘接层(9)及石材(10)的同时，于施工面的中轴线上预留出第二伸缩缝(12)，第二伸缩缝(12)贯穿水泥砂浆粘接层及石材(10)，在石板材勾缝、结晶完成后，向第二伸缩缝(12)内注入硅酮灌缝胶。4.根据权利要求1所述的新型地暖铺设工艺，其特征在于：所述水泥砂浆找平层(8)采用红外线找平仪进行找平工作，精确控制水泥砂浆找平层(8)的平整度。5.根据权利要求4所述的新型地暖铺设工艺，其特征在于：所述水泥胶灰粘接层(9)的厚度为10mm，允许的厚度误差为±2mm。6.根据权利要求1所述的新型地暖铺设工艺，其特征在于：在步骤S2中，混凝土垫层(7)填充结束后，运行地暖，地暖温度控制在20-30度之间，运行时间为5-6小时。7.根据权利要求1所述的新型地暖铺设工艺，其特征在于：在步骤S3结束后，采用回弹法与钻芯法相结合检测混凝土垫层(7)及水泥砂浆找平层(8)的强度。8.根据权利要求1所述的新型地暖铺设工艺，其特征在于：所述保温层(3)的材料为挤塑聚苯乙烯泡沫板，挤塑聚苯乙烯泡沫板的厚度为20mm-30mm，密度≥20kg/m³。2CN111578349A说明书1/5页一种新型地暖铺设工艺技术领域[0001]本发明涉及建筑供暖领域，尤其是涉及一种新型地暖铺设工艺。背景技术[0002]地暖是一种为房屋提供热量的设施，地暖通过地板辐射层中的热媒，以整个地面为散热器，利用地面自身的蓄热和热量向上辐射的规律由下至上进行传导，从而均匀加热整个地面。[0003]现有的可参考申请号为201010279886.X的中国发明专利，其公开了一种地采暖纤维钢筋混凝土地面施工方法，包括如下步骤：在地面基层上铺设水泥砂浆找平层、在水泥砂浆找平层上铺设SPU防潮层、在SPU防潮层上铺设聚苯乙烯泡沫板、在聚苯乙烯泡沫板上铺设镀铝聚酯薄膜、在镀铝聚酯薄膜上铺设地暖管道，然后用细石混凝土填充地暖管道层，在细石混凝土填充层上浇筑细石纤维混凝土、加钢丝网、撒耐磨骨料，最后收面养护。[0004]上述的现有技术方案中存在以下缺陷：采用上述施工方法铺设地暖管道时，为缩短工期，通常在细
