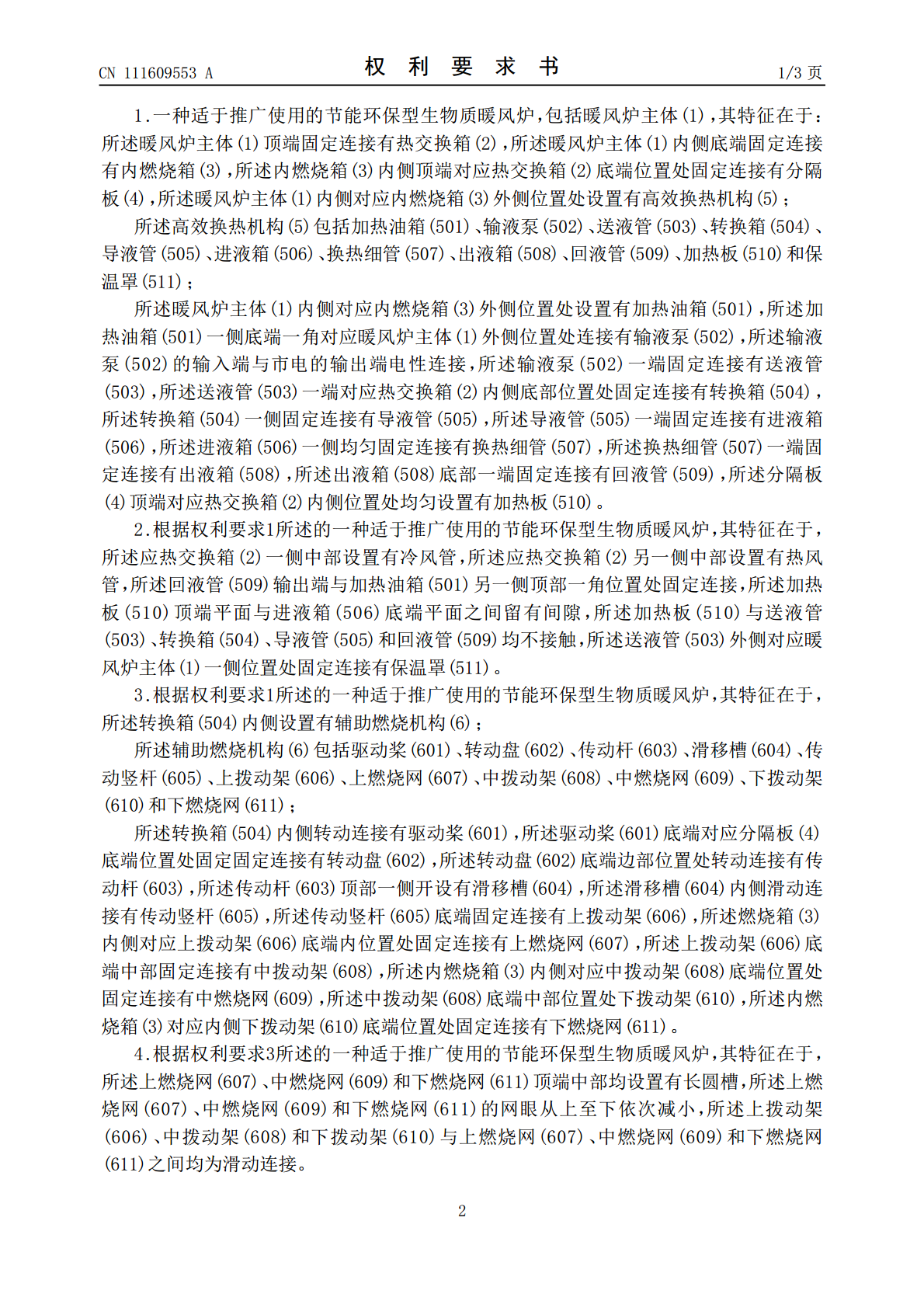

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111609553A(43)申请公布日2020.09.01(21)申请号202010417521.2(22)申请日2020.05.18(71)申请人刘明英地址272000山东省济宁市任城区任城大道77号中德广场(72)发明人刘明英(51)Int.Cl.F24H7/02(2006.01)F24H9/18(2006.01)F23J15/06(2006.01)B01D46/10(2006.01)B01D46/12(2006.01)B01D46/54(2006.01)F23J1/06(2006.01)F23K3/02(2006.01)权利要求书3页说明书7页附图6页(54)发明名称一种适于推广使用的节能环保型生物质暖风炉(57)摘要本发明公开了一种适于推广使用的节能环保型生物质暖风炉，包括暖风炉主体，所述暖风炉主体顶端固定连接有热交换箱，所述暖风炉主体内侧底端固定连接有内燃烧箱，所述内燃烧箱内侧顶端对应热交换箱底端位置处固定连接有分隔板，所述暖风炉主体内侧对应内燃烧箱外侧位置处设置有高效换热机构，本发明通过加热油箱对暖风炉辐射向侧面热量进行吸收，通过输液泵和送液管将加热油箱内的热油运输到热交换箱内，通过加热板将内燃烧箱内燃烧产生的热量导入热交换箱内，通过换热细管、加热板和尾气导管对进入到热交换箱内冷空气进行三重加热，提高了暖风炉的加热效率，同时有效的利用了暖风炉辐射向侧面热量和尾气中携带的热量，提高了资源的利用率。CN111609553ACN111609553A权利要求书1/3页1.一种适于推广使用的节能环保型生物质暖风炉，包括暖风炉主体(1)，其特征在于：所述暖风炉主体(1)顶端固定连接有热交换箱(2)，所述暖风炉主体(1)内侧底端固定连接有内燃烧箱(3)，所述内燃烧箱(3)内侧顶端对应热交换箱(2)底端位置处固定连接有分隔板(4)，所述暖风炉主体(1)内侧对应内燃烧箱(3)外侧位置处设置有高效换热机构(5)；所述高效换热机构(5)包括加热油箱(501)、输液泵(502)、送液管(503)、转换箱(504)、导液管(505)、进液箱(506)、换热细管(507)、出液箱(508)、回液管(509)、加热板(510)和保温罩(511)；所述暖风炉主体(1)内侧对应内燃烧箱(3)外侧位置处设置有加热油箱(501)，所述加热油箱(501)一侧底端一角对应暖风炉主体(1)外侧位置处连接有输液泵(502)，所述输液泵(502)的输入端与市电的输出端电性连接，所述输液泵(502)一端固定连接有送液管(503)，所述送液管(503)一端对应热交换箱(2)内侧底部位置处固定连接有转换箱(504)，所述转换箱(504)一侧固定连接有导液管(505)，所述导液管(505)一端固定连接有进液箱(506)，所述进液箱(506)一侧均匀固定连接有换热细管(507)，所述换热细管(507)一端固定连接有出液箱(508)，所述出液箱(508)底部一端固定连接有回液管(509)，所述分隔板(4)顶端对应热交换箱(2)内侧位置处均匀设置有加热板(510)。2.根据权利要求1所述的一种适于推广使用的节能环保型生物质暖风炉，其特征在于，所述应热交换箱(2)一侧中部设置有冷风管，所述应热交换箱(2)另一侧中部设置有热风管，所述回液管(509)输出端与加热油箱(501)另一侧顶部一角位置处固定连接，所述加热板(510)顶端平面与进液箱(506)底端平面之间留有间隙，所述加热板(510)与送液管(503)、转换箱(504)、导液管(505)和回液管(509)均不接触，所述送液管(503)外侧对应暖风炉主体(1)一侧位置处固定连接有保温罩(511)。3.根据权利要求1所述的一种适于推广使用的节能环保型生物质暖风炉，其特征在于，所述转换箱(504)内侧设置有辅助燃烧机构(6)；所述辅助燃烧机构(6)包括驱动桨(601)、转动盘(602)、传动杆(603)、滑移槽(604)、传动竖杆(605)、上拨动架(606)、上燃烧网(607)、中拨动架(608)、中燃烧网(609)、下拨动架(610)和下燃烧网(611)；所述转换箱(504)内侧转动连接有驱动桨(601)，所述驱动桨(601)底端对应分隔板(4)底端位置处固定固定连接有转动盘(602)，所述转动盘(602)底端边部位置处转动连接有传动杆(603)，所述传动杆(603)顶部一侧开设有滑移槽(604)，所述滑移槽(604)内侧滑动连接有传动竖杆(605)，所述传动竖杆(605)底端固定连接有上拨动架(606)，所述燃烧箱(3)内侧对应上拨动架(606)底端内位置处固定连接有上燃烧网(607)，所述上拨动架(606)底端中部固定连接有中拨动架(608)，
