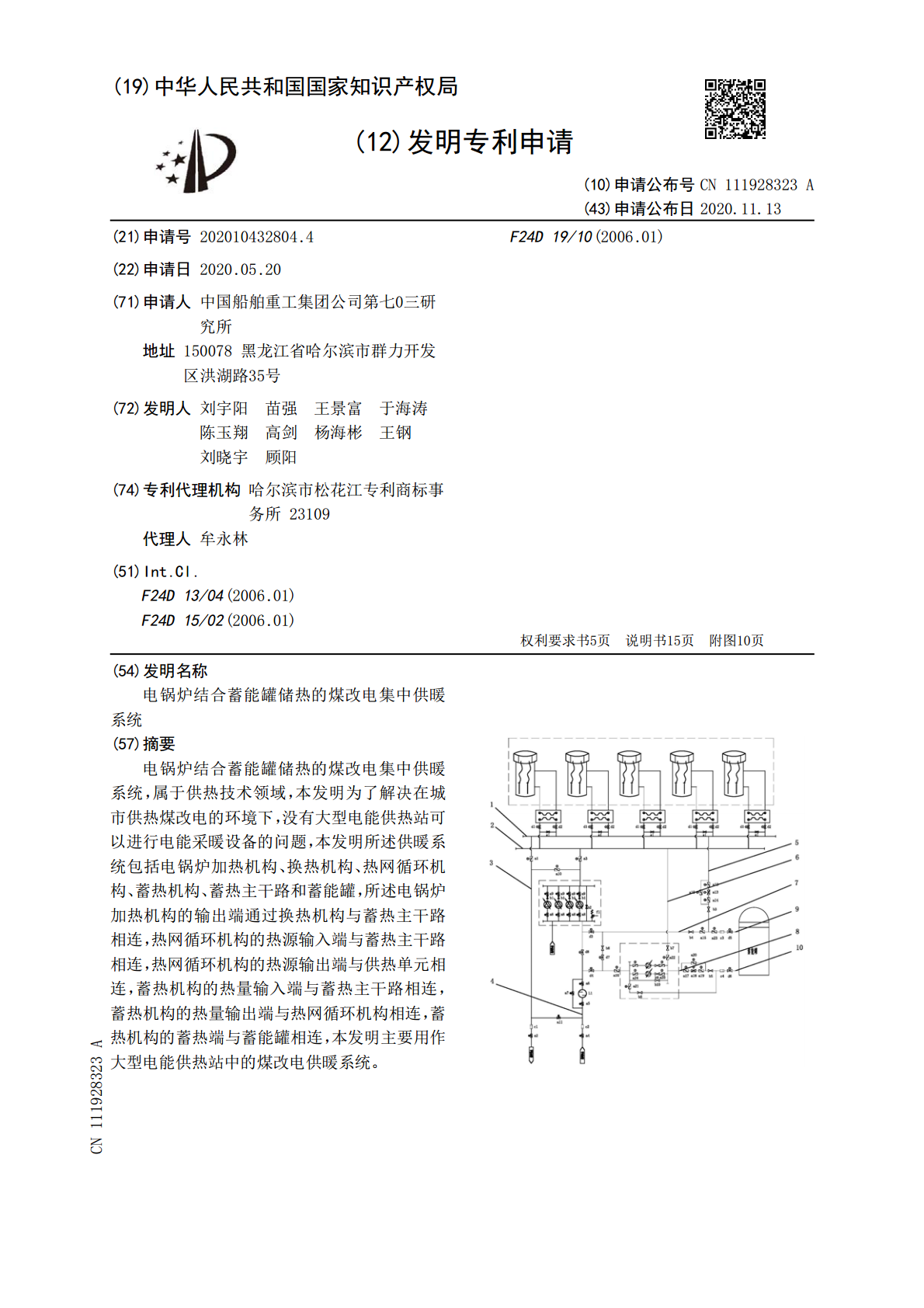

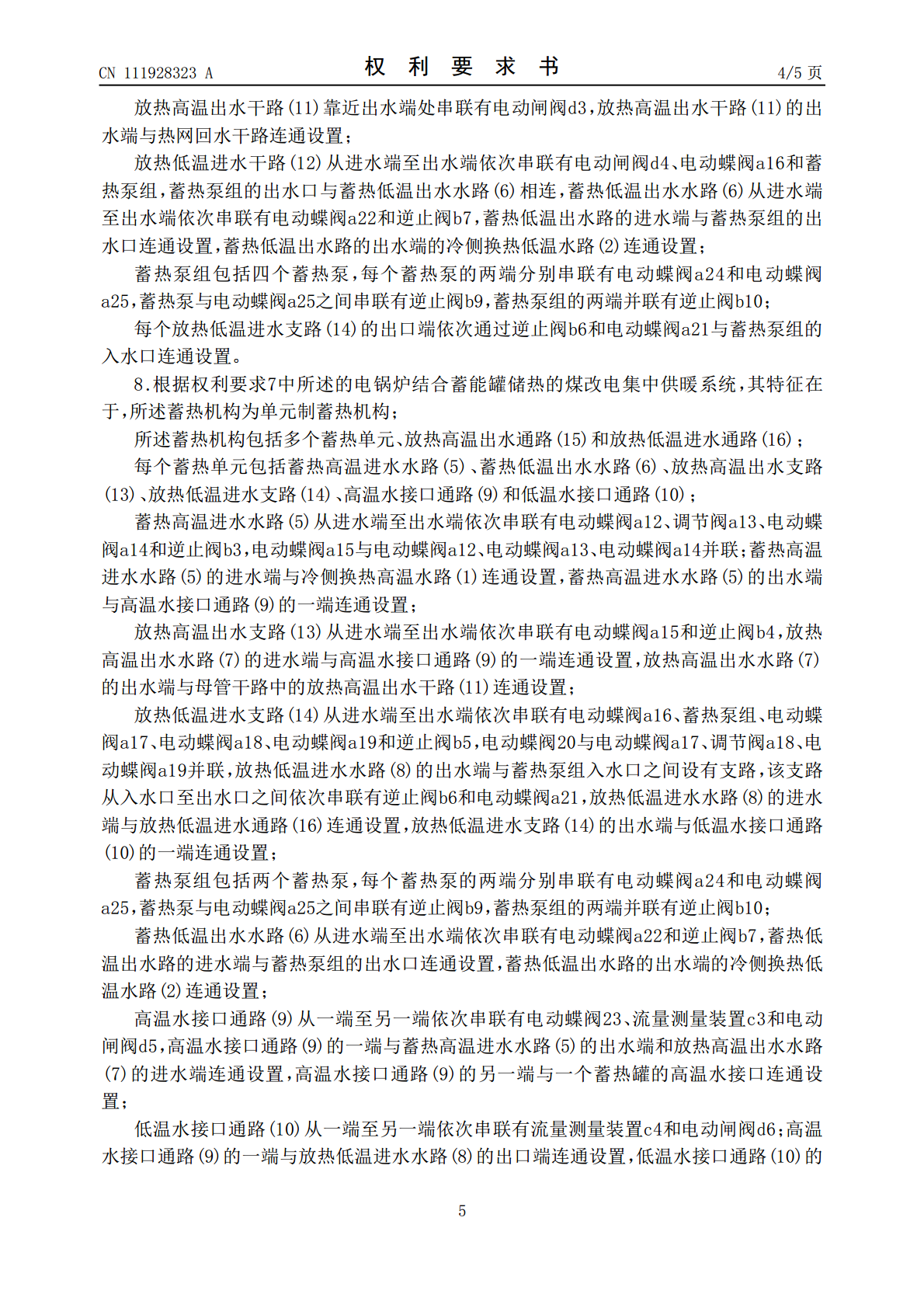

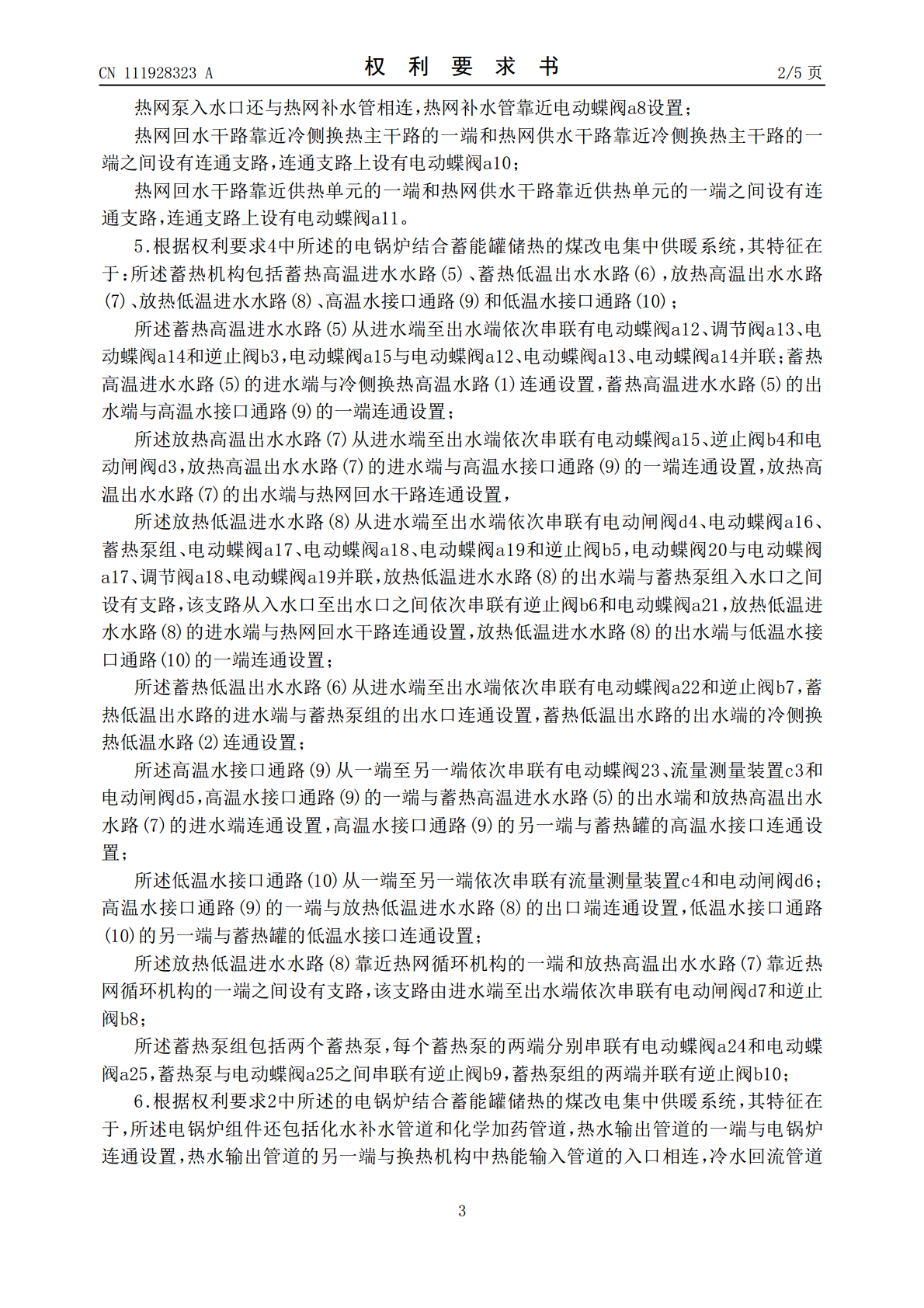

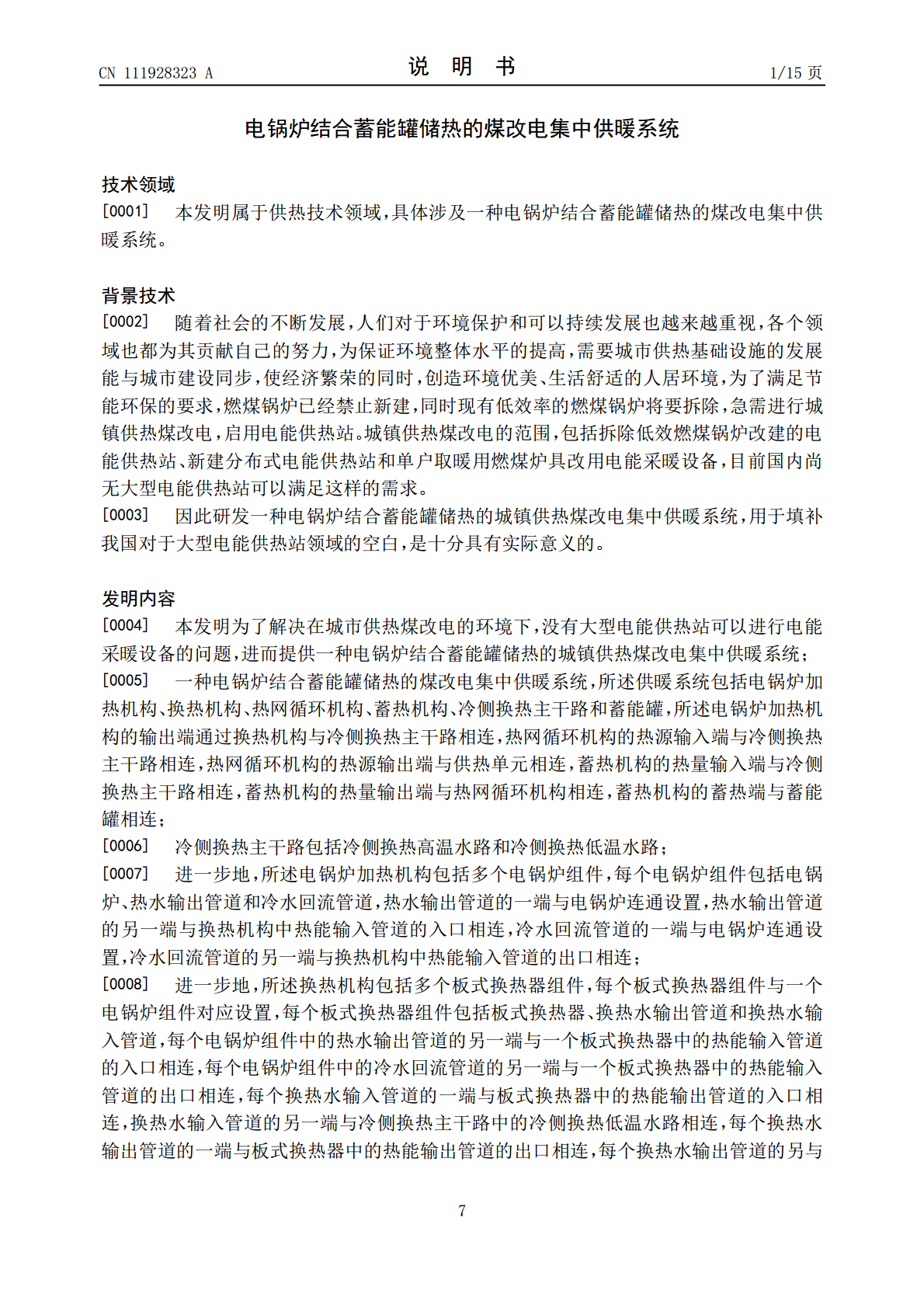

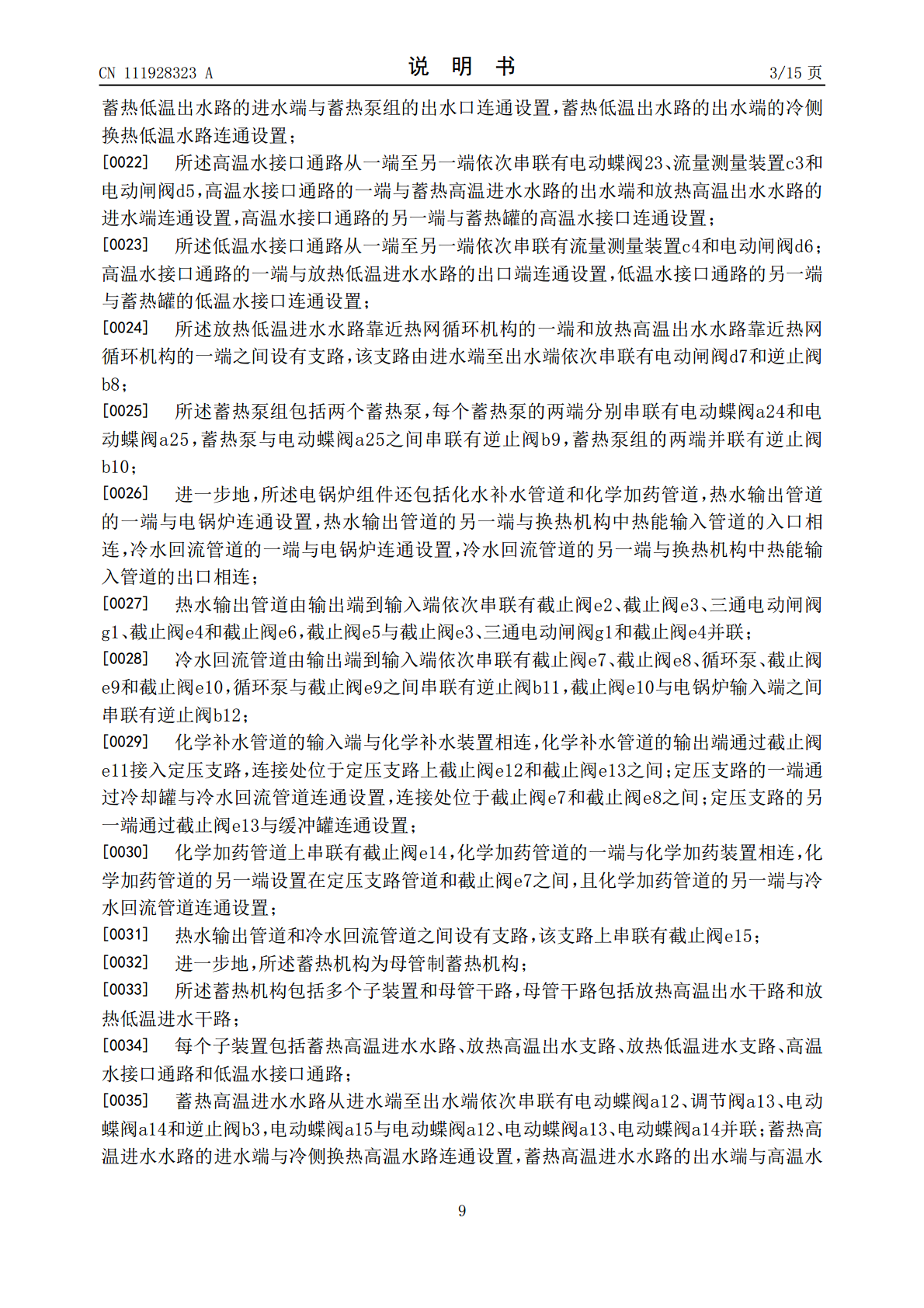

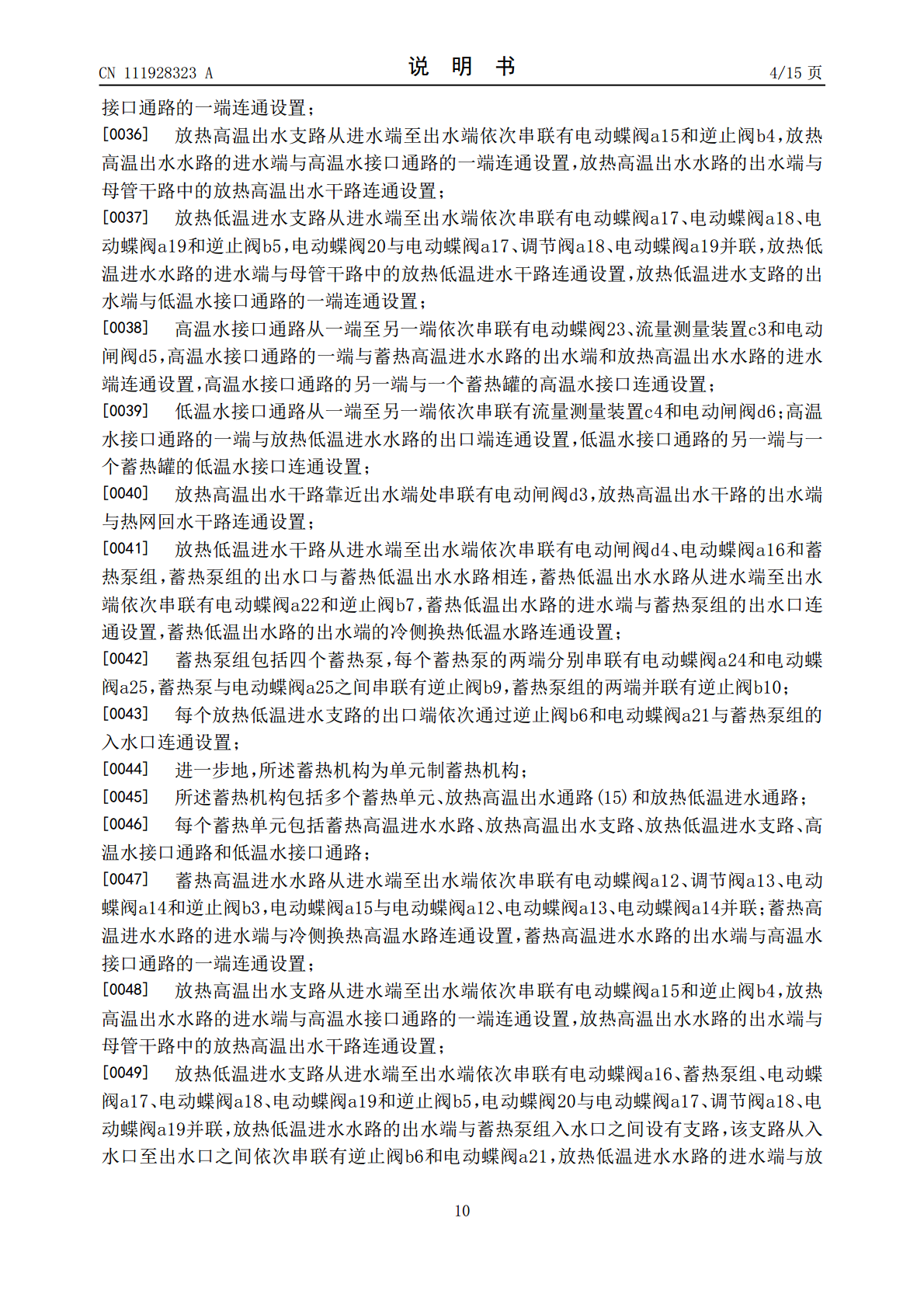

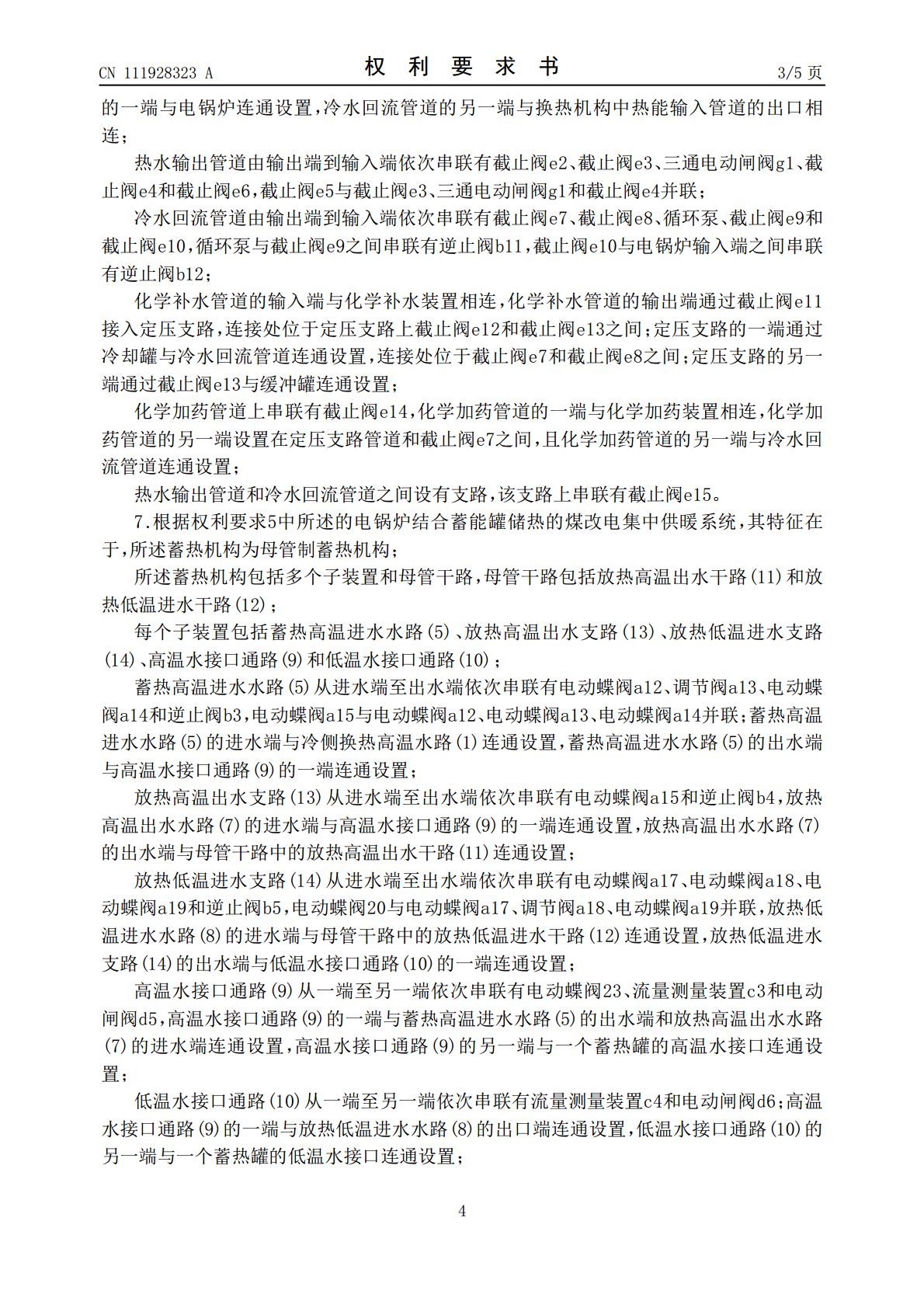

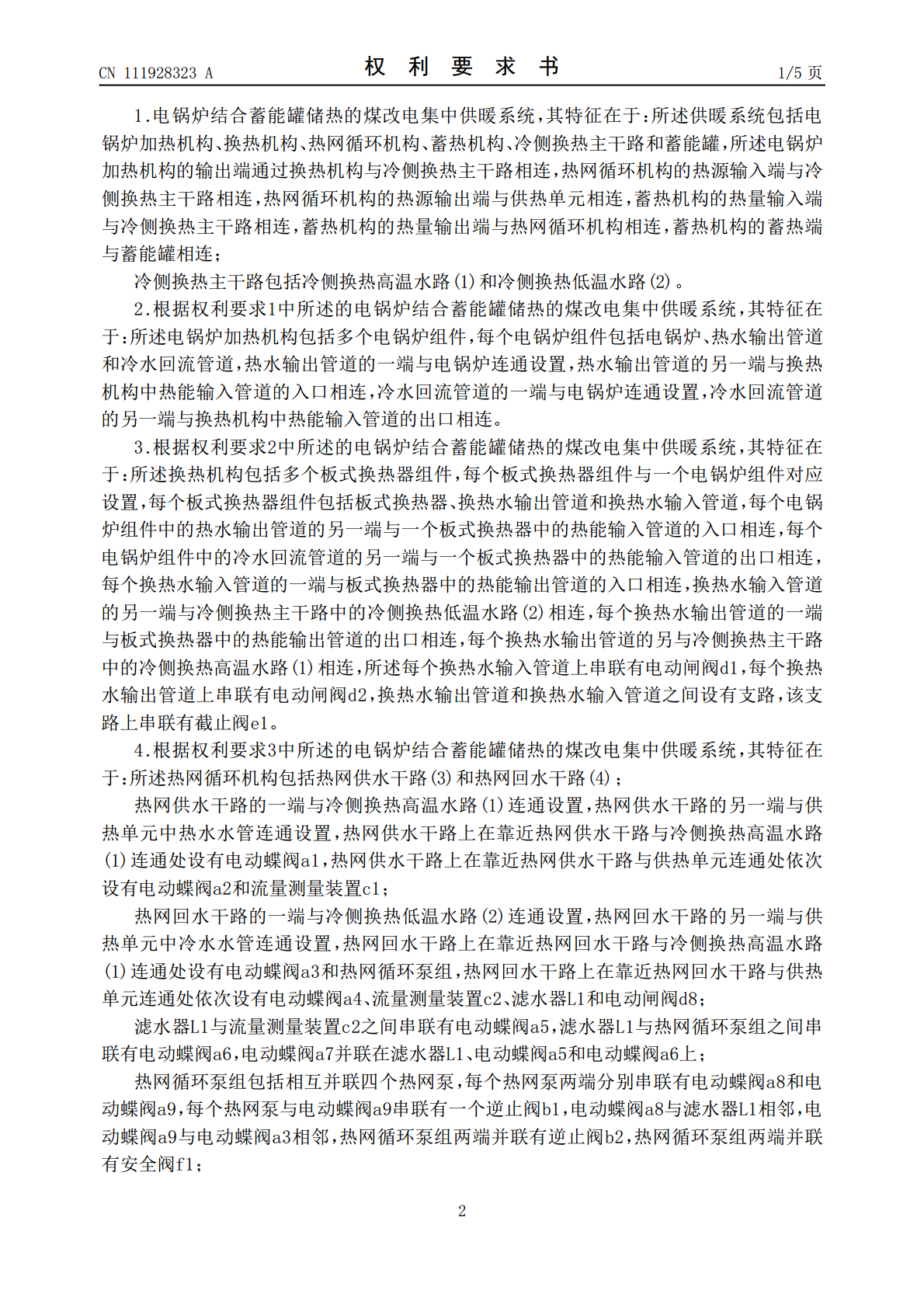

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111928323A(43)申请公布日2020.11.13(21)申请号202010432804.4F24D19/10(2006.01)(22)申请日2020.05.20(71)申请人中国船舶重工集团公司第七0三研究所地址150078黑龙江省哈尔滨市群力开发区洪湖路35号(72)发明人刘宇阳苗强王景富于海涛陈玉翔高剑杨海彬王钢刘晓宇顾阳(74)专利代理机构哈尔滨市松花江专利商标事务所23109代理人牟永林(51)Int.Cl.F24D13/04(2006.01)F24D15/02(2006.01)权利要求书5页说明书15页附图10页(54)发明名称电锅炉结合蓄能罐储热的煤改电集中供暖系统(57)摘要电锅炉结合蓄能罐储热的煤改电集中供暖系统，属于供热技术领域，本发明为了解决在城市供热煤改电的环境下，没有大型电能供热站可以进行电能采暖设备的问题，本发明所述供暖系统包括电锅炉加热机构、换热机构、热网循环机构、蓄热机构、蓄热主干路和蓄能罐，所述电锅炉加热机构的输出端通过换热机构与蓄热主干路相连，热网循环机构的热源输入端与蓄热主干路相连，热网循环机构的热源输出端与供热单元相连，蓄热机构的热量输入端与蓄热主干路相连，蓄热机构的热量输出端与热网循环机构相连，蓄热机构的蓄热端与蓄能罐相连，本发明主要用作大型电能供热站中的煤改电供暖系统。CN111928323ACN111928323A权利要求书1/5页1.电锅炉结合蓄能罐储热的煤改电集中供暖系统，其特征在于：所述供暖系统包括电锅炉加热机构、换热机构、热网循环机构、蓄热机构、冷侧换热主干路和蓄能罐，所述电锅炉加热机构的输出端通过换热机构与冷侧换热主干路相连，热网循环机构的热源输入端与冷侧换热主干路相连，热网循环机构的热源输出端与供热单元相连，蓄热机构的热量输入端与冷侧换热主干路相连，蓄热机构的热量输出端与热网循环机构相连，蓄热机构的蓄热端与蓄能罐相连；冷侧换热主干路包括冷侧换热高温水路(1)和冷侧换热低温水路(2)。2.根据权利要求1中所述的电锅炉结合蓄能罐储热的煤改电集中供暖系统，其特征在于：所述电锅炉加热机构包括多个电锅炉组件，每个电锅炉组件包括电锅炉、热水输出管道和冷水回流管道，热水输出管道的一端与电锅炉连通设置，热水输出管道的另一端与换热机构中热能输入管道的入口相连，冷水回流管道的一端与电锅炉连通设置，冷水回流管道的另一端与换热机构中热能输入管道的出口相连。3.根据权利要求2中所述的电锅炉结合蓄能罐储热的煤改电集中供暖系统，其特征在于：所述换热机构包括多个板式换热器组件，每个板式换热器组件与一个电锅炉组件对应设置，每个板式换热器组件包括板式换热器、换热水输出管道和换热水输入管道，每个电锅炉组件中的热水输出管道的另一端与一个板式换热器中的热能输入管道的入口相连，每个电锅炉组件中的冷水回流管道的另一端与一个板式换热器中的热能输入管道的出口相连，每个换热水输入管道的一端与板式换热器中的热能输出管道的入口相连，换热水输入管道的另一端与冷侧换热主干路中的冷侧换热低温水路(2)相连，每个换热水输出管道的一端与板式换热器中的热能输出管道的出口相连，每个换热水输出管道的另与冷侧换热主干路中的冷侧换热高温水路(1)相连，所述每个换热水输入管道上串联有电动闸阀d1，每个换热水输出管道上串联有电动闸阀d2，换热水输出管道和换热水输入管道之间设有支路，该支路上串联有截止阀e1。4.根据权利要求3中所述的电锅炉结合蓄能罐储热的煤改电集中供暖系统，其特征在于：所述热网循环机构包括热网供水干路(3)和热网回水干路(4)；热网供水干路的一端与冷侧换热高温水路(1)连通设置，热网供水干路的另一端与供热单元中热水水管连通设置，热网供水干路上在靠近热网供水干路与冷侧换热高温水路(1)连通处设有电动蝶阀a1，热网供水干路上在靠近热网供水干路与供热单元连通处依次设有电动蝶阀a2和流量测量装置c1；热网回水干路的一端与冷侧换热低温水路(2)连通设置，热网回水干路的另一端与供热单元中冷水水管连通设置，热网回水干路上在靠近热网回水干路与冷侧换热高温水路(1)连通处设有电动蝶阀a3和热网循环泵组，热网回水干路上在靠近热网回水干路与供热单元连通处依次设有电动蝶阀a4、流量测量装置c2、滤水器L1和电动闸阀d8；滤水器L1与流量测量装置c2之间串联有电动蝶阀a5，滤水器L1与热网循环泵组之间串联有电动蝶阀a6，电动蝶阀a7并联在滤水器L1、电动蝶阀a5和电动蝶阀a6上；热网循环泵组包括相互并联四个热网泵，每个热网泵两端分别串联有电动蝶阀a8和电动蝶阀a9，每个热网泵与电动蝶阀a9串联有一个逆止阀b1，电动蝶阀a8与滤水器L1相邻，电动蝶阀a9与电动蝶阀a3相邻，热
