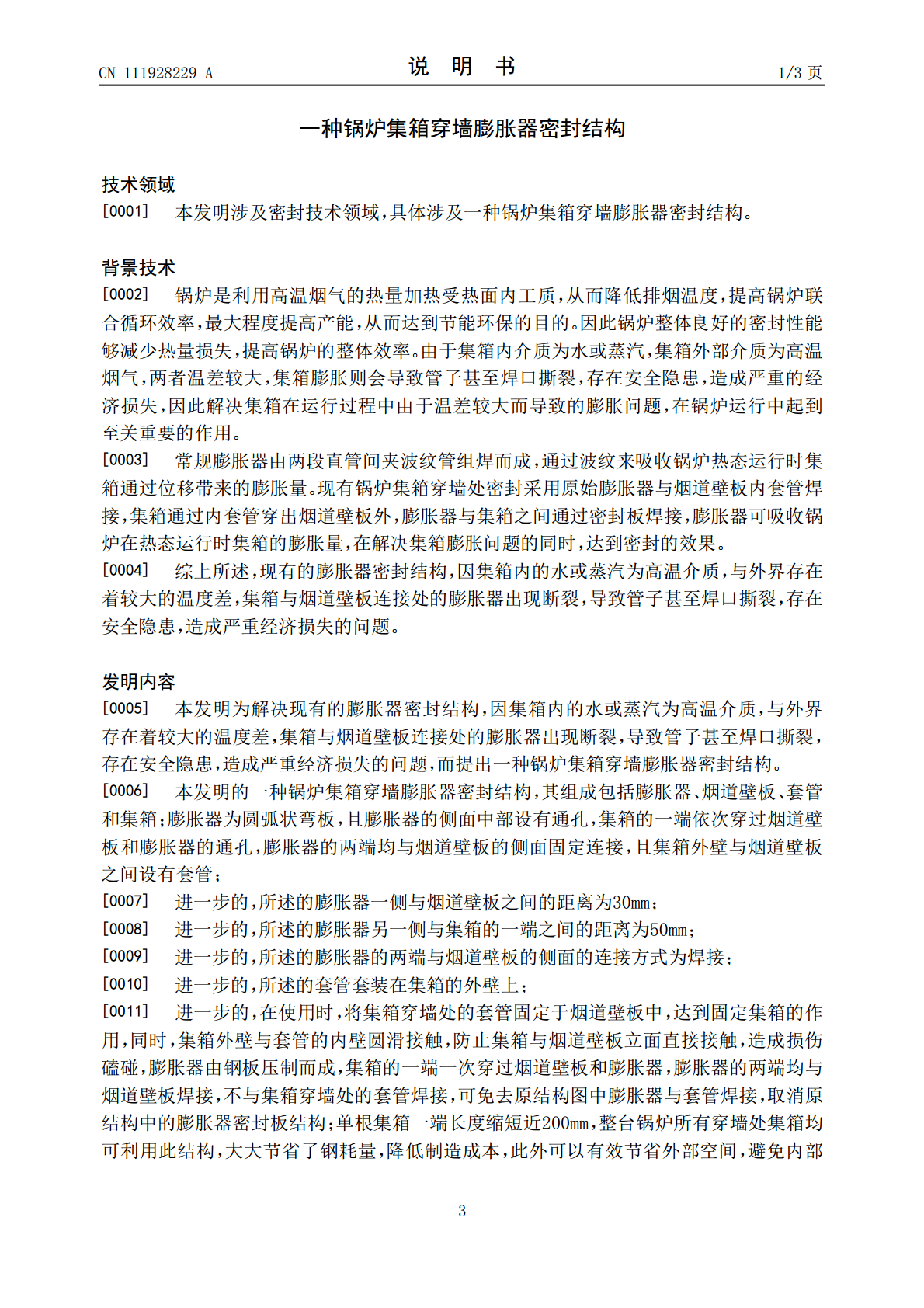

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111928229A(43)申请公布日2020.11.13(21)申请号202010801461.4(22)申请日2020.08.11(71)申请人哈尔滨哈锅锅炉容器工程有限责任公司地址150046黑龙江省哈尔滨市香坊区旭升街239号(72)发明人陈建宇衣立三原帅王振峰(74)专利代理机构哈尔滨市松花江专利商标事务所23109代理人牟永林(51)Int.Cl.F22B37/10(2006.01)F16L5/02(2006.01)F23J15/06(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种锅炉集箱穿墙膨胀器密封结构(57)摘要一种锅炉集箱穿墙膨胀器密封结构，涉及密封技术领域。为解决现有的膨胀器密封结构，因集箱内的水或蒸汽为高温介质，与外界存在着较大的温度差，集箱与烟道壁板连接处的膨胀器出现断裂，导致管子甚至焊口撕裂，存在安全隐患，造成严重经济损失的问题。采用集箱的一端依次穿过烟道壁板和膨胀器的通孔，膨胀器的两端均与烟道壁板的侧面固定连接，且集箱外壁与烟道壁板之间设有套管，一方面降低了加工难度，一方面可以节省钢材消耗，并且膨胀器采用单件钢板压制而成，膨胀器具有一点的韧性，避免膨胀器出现断裂，并且提高管道的稳定性。本发明适用于锅炉集箱穿墙密封领域。CN111928229ACN111928229A权利要求书1/1页1.一种锅炉集箱穿墙膨胀器密封结构，其特征在于：包括膨胀器(1)和套管(3)；膨胀器(1)为圆弧状弯板，且膨胀器(1)的侧面中部设有通孔，集箱(4)的一端依次穿过烟道壁板(2)和膨胀器(1)的通孔，膨胀器(1)的两端均与烟道壁板(2)的侧面固定连接，且集箱(4)外壁与烟道壁板(2)之间设有套管(3)。2.根据权利要求1所述的一种锅炉集箱穿墙膨胀器密封结构，其特征在于：所述的膨胀器(1)一侧与烟道壁板(2)之间的距离为30mm。3.根据权利要求2所述的一种锅炉集箱穿墙膨胀器密封结构，其特征在于：所述的膨胀器(1)另一侧与集箱(4)的一端之间的距离为50mm。4.根据权利要求3所述的一种锅炉集箱穿墙膨胀器密封结构，其特征在于：所述的膨胀器(1)的两端与烟道壁板(2)的侧面的连接方式为焊接。5.根据权利要求1所述的一种锅炉集箱穿墙膨胀器密封结构，其特征在于：所述的套管(3)套装在集箱(4)的外壁上。2CN111928229A说明书1/3页一种锅炉集箱穿墙膨胀器密封结构技术领域[0001]本发明涉及密封技术领域，具体涉及一种锅炉集箱穿墙膨胀器密封结构。背景技术[0002]锅炉是利用高温烟气的热量加热受热面内工质，从而降低排烟温度，提高锅炉联合循环效率，最大程度提高产能，从而达到节能环保的目的。因此锅炉整体良好的密封性能够减少热量损失，提高锅炉的整体效率。由于集箱内介质为水或蒸汽，集箱外部介质为高温烟气，两者温差较大，集箱膨胀则会导致管子甚至焊口撕裂，存在安全隐患，造成严重的经济损失，因此解决集箱在运行过程中由于温差较大而导致的膨胀问题，在锅炉运行中起到至关重要的作用。[0003]常规膨胀器由两段直管间夹波纹管组焊而成，通过波纹来吸收锅炉热态运行时集箱通过位移带来的膨胀量。现有锅炉集箱穿墙处密封采用原始膨胀器与烟道壁板内套管焊接，集箱通过内套管穿出烟道壁板外，膨胀器与集箱之间通过密封板焊接，膨胀器可吸收锅炉在热态运行时集箱的膨胀量，在解决集箱膨胀问题的同时，达到密封的效果。[0004]综上所述，现有的膨胀器密封结构，因集箱内的水或蒸汽为高温介质，与外界存在着较大的温度差，集箱与烟道壁板连接处的膨胀器出现断裂，导致管子甚至焊口撕裂，存在安全隐患，造成严重经济损失的问题。发明内容[0005]本发明为解决现有的膨胀器密封结构，因集箱内的水或蒸汽为高温介质，与外界存在着较大的温度差，集箱与烟道壁板连接处的膨胀器出现断裂，导致管子甚至焊口撕裂，存在安全隐患，造成严重经济损失的问题，而提出一种锅炉集箱穿墙膨胀器密封结构。[0006]本发明的一种锅炉集箱穿墙膨胀器密封结构，其组成包括膨胀器、烟道壁板、套管和集箱；膨胀器为圆弧状弯板，且膨胀器的侧面中部设有通孔，集箱的一端依次穿过烟道壁板和膨胀器的通孔，膨胀器的两端均与烟道壁板的侧面固定连接，且集箱外壁与烟道壁板之间设有套管；[0007]进一步的，所述的膨胀器一侧与烟道壁板之间的距离为30mm；[0008]进一步的，所述的膨胀器另一侧与集箱的一端之间的距离为50mm；[0009]进一步的，所述的膨胀器的两端与烟道壁板的侧面的连接方式为焊接；[0010]进一步的，所述的套管套装在集箱的外壁上；[0011]进一步的，在使用时，将集箱穿墙处的套管固定于烟道壁板中，达到固定集箱的作用，同时，集箱外壁与套管
