一种从电解锰阳极泥中分离铅与锰的方法.pdf

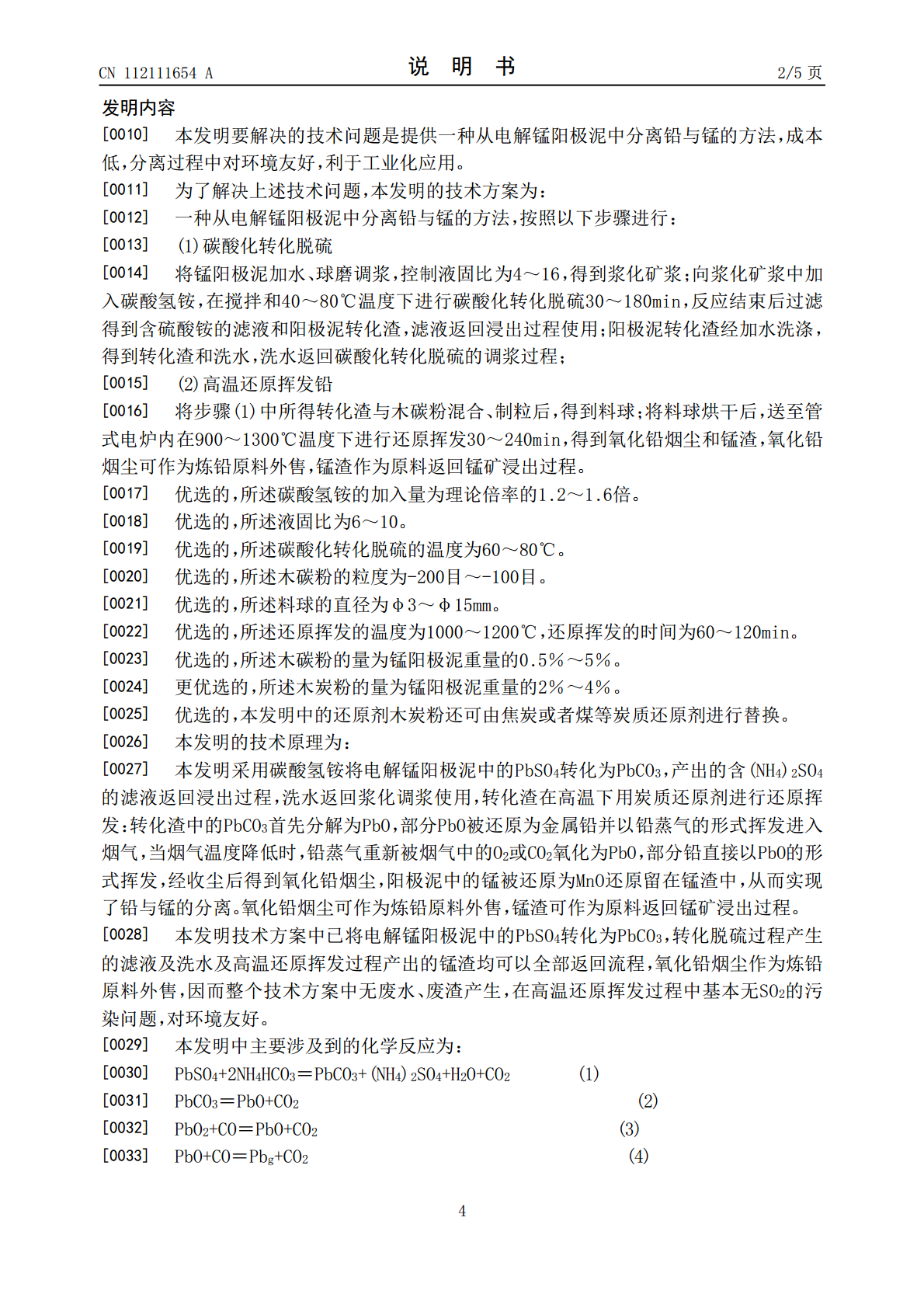

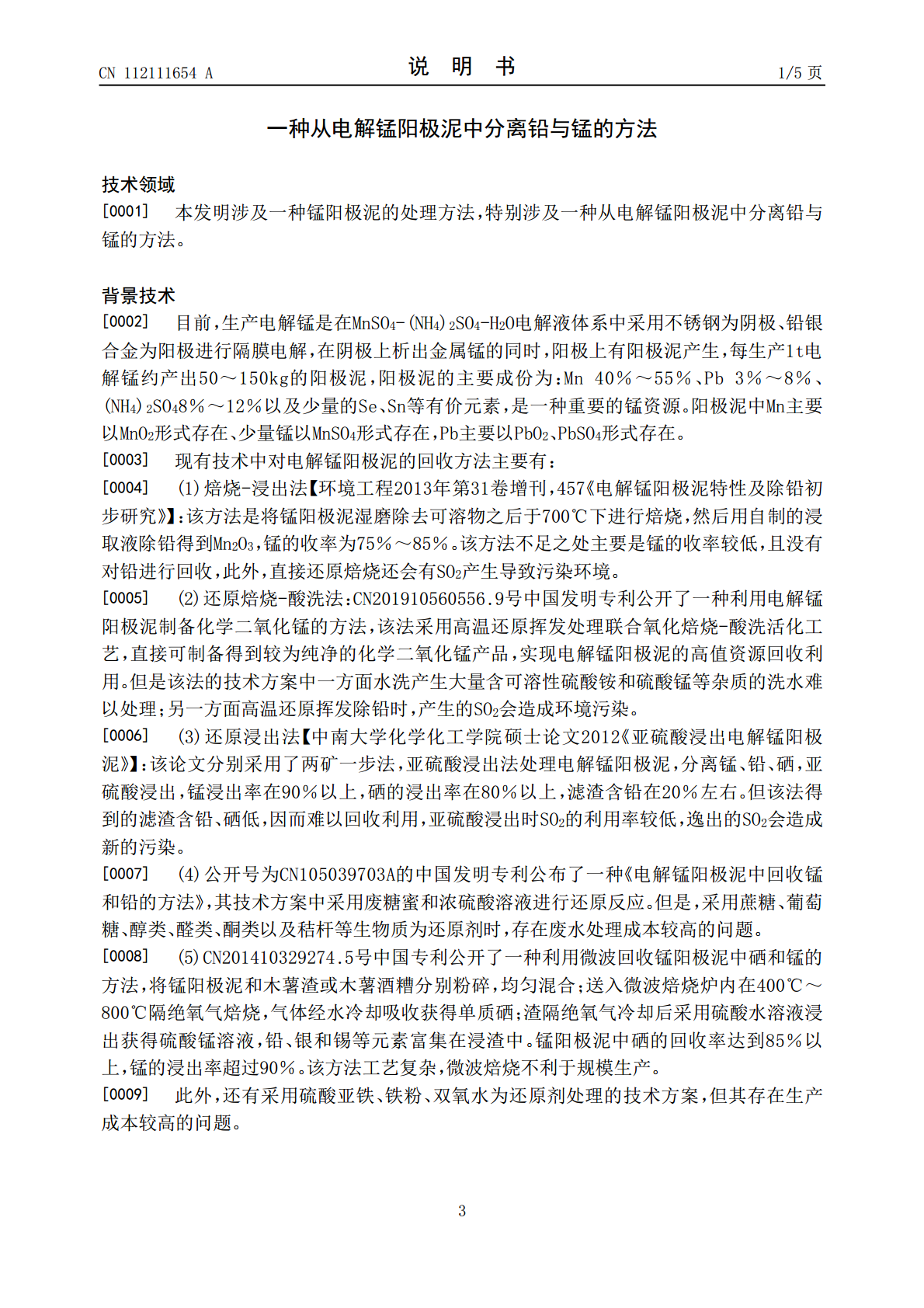

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112111654A(43)申请公布日2020.12.22(21)申请号202011072257.X(22)申请日2020.10.09(71)申请人昆明理工大学地址650000云南省昆明市一二一大街文昌路68号(72)发明人陈为亮汤裕源(74)专利代理机构昆明合众智信知识产权事务所53113代理人周勇(51)Int.Cl.C22B7/00(2006.01)C22B13/02(2006.01)C22B3/14(2006.01)C22B47/00(2006.01)权利要求书1页说明书5页附图1页(54)发明名称一种从电解锰阳极泥中分离铅与锰的方法(57)摘要本发明公开了一种从电解锰阳极泥中分离铅与锰的方法，按照以下步骤进行：(1)碳酸化转化脱硫：将锰阳极泥加水、球磨调浆后加入碳酸氢铵，在搅拌和一定温度下进行碳酸化转化脱硫，反应结束后过滤得到含硫酸铵的滤液返回浸出过程使用；阳极泥转化渣加水洗涤，得到转化渣和洗水，洗水返回碳酸化转化脱硫的调浆过程；(2)高温还原挥发铅：将步骤(1)中所得转化渣与木碳粉混合、制粒得到料球，料球烘干后在管式电炉内于900～1300℃温度下进行还原挥发铅，得到氧化铅烟尘和锰渣，氧化铅烟尘作为炼铅原料外售，锰渣返回锰矿浸出过程。本发明中的从电解锰阳极泥中分离铅与锰的方法，成本低，分离过程中对环境友好，利于工业化应用。CN112111654ACN112111654A权利要求书1/1页1.一种从电解锰阳极泥中分离铅与锰的方法，其特征在于，按照以下步骤进行：(1)碳酸化转化脱硫将锰阳极泥加水、球磨调浆，控制液固比为4～16，得到浆化矿浆；向浆化矿浆中加入碳酸氢铵，在搅拌和40～80℃温度下进行碳酸化转化脱硫30～180min，反应结束后过滤得到含硫酸铵的滤液和阳极泥转化渣，滤液返回浸出过程使用；阳极泥转化渣加水洗涤，得到转化渣和洗水，洗水返回碳酸化转化脱硫的调浆过程；(2)高温还原挥发铅将步骤(1)中所得转化渣与木碳粉混合、制粒后，得到料球；将料球烘干后，送至管式电炉内在900～1300℃温度下进行还原挥发30～240min，得到氧化铅烟尘和锰渣，氧化铅烟尘作为炼铅原料外售，锰渣作为原料返回锰矿浸出过程。2.根据权利要求1所述的一种从电解锰阳极泥中分离铅与锰的方法，其特征在于，所述碳酸氢铵的加入量为理论倍率的1.2～1.6倍。3.根据权利要求1所述的一种从电解锰阳极泥中分离铅与锰的方法，其特征在于，所述液固比为6～10。4.根据权利要求1所述的一种从电解锰阳极泥中分离铅与锰的方法，其特征在于，所述碳酸化转化脱硫的温度为60～80℃，所述碳酸化转化脱硫的时间为90～150min。5.根据权利要求1所述的一种从电解锰阳极泥中分离铅与锰的方法，其特征在于，所述木碳粉的粒度为-200目～-100目。6.根据权利要求1所述的一种从电解锰阳极泥中分离铅与锰的方法，其特征在于，所述料球的直径为φ3～φ15mm。7.根据权利要求1所述的一种从电解锰阳极泥中分离铅与锰的方法，其特征在于，所述还原挥发的温度为1000～1200℃，还原挥发的时间为60～120min。8.根据权利要求1所述的一种从电解锰阳极泥中分离铅与锰的方法，其特征在于，所述木碳粉的量为锰阳极泥重量的0.5％～5％。9.根据权利要求8所述的一种从电解锰阳极泥中分离铅与锰的方法，其特征在于，所述木炭粉的量为锰阳极泥重量的2％～4％。10.根据权利要求1至9任一项所述的一种从电解锰阳极泥中分离铅与锰的方法，其特征在于，所述步骤(2)中的木炭粉由焦炭或者是煤替换。2CN112111654A说明书1/5页一种从电解锰阳极泥中分离铅与锰的方法技术领域[0001]本发明涉及一种锰阳极泥的处理方法，特别涉及一种从电解锰阳极泥中分离铅与锰的方法。背景技术[0002]目前，生产电解锰是在MnSO4-(NH4)2SO4-H2O电解液体系中采用不锈钢为阴极、铅银合金为阳极进行隔膜电解，在阴极上析出金属锰的同时，阳极上有阳极泥产生，每生产1t电解锰约产出50～150kg的阳极泥，阳极泥的主要成份为：Mn40％～55％、Pb3％～8％、(NH4)2SO48％～12％以及少量的Se、Sn等有价元素，是一种重要的锰资源。阳极泥中Mn主要以MnO2形式存在、少量锰以MnSO4形式存在，Pb主要以PbO2、PbSO4形式存在。[0003]现有技术中对电解锰阳极泥的回收方法主要有：[0004](1)焙烧-浸出法【环境工程2013年第31卷增刊，457《电解锰阳极泥特性及除铅初步研究》】：该方法是将锰阳极泥湿磨除去可溶物之后于700℃下进行焙烧，然后用自制的浸取液除铅得到Mn2O3，锰的收率为75％～85％。该方法不足之处主要是
