一种燃气灶炉头和燃气灶.pdf

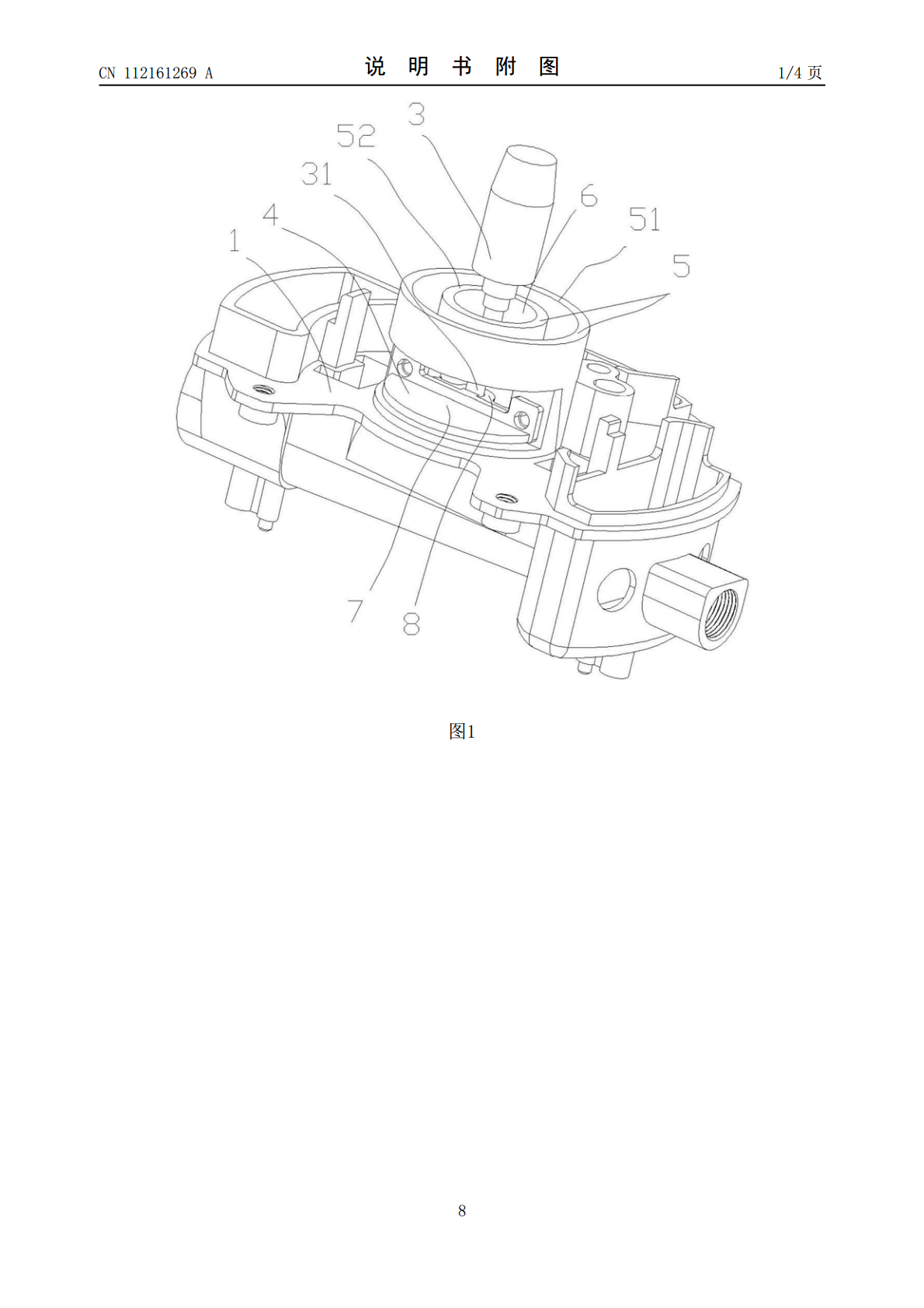

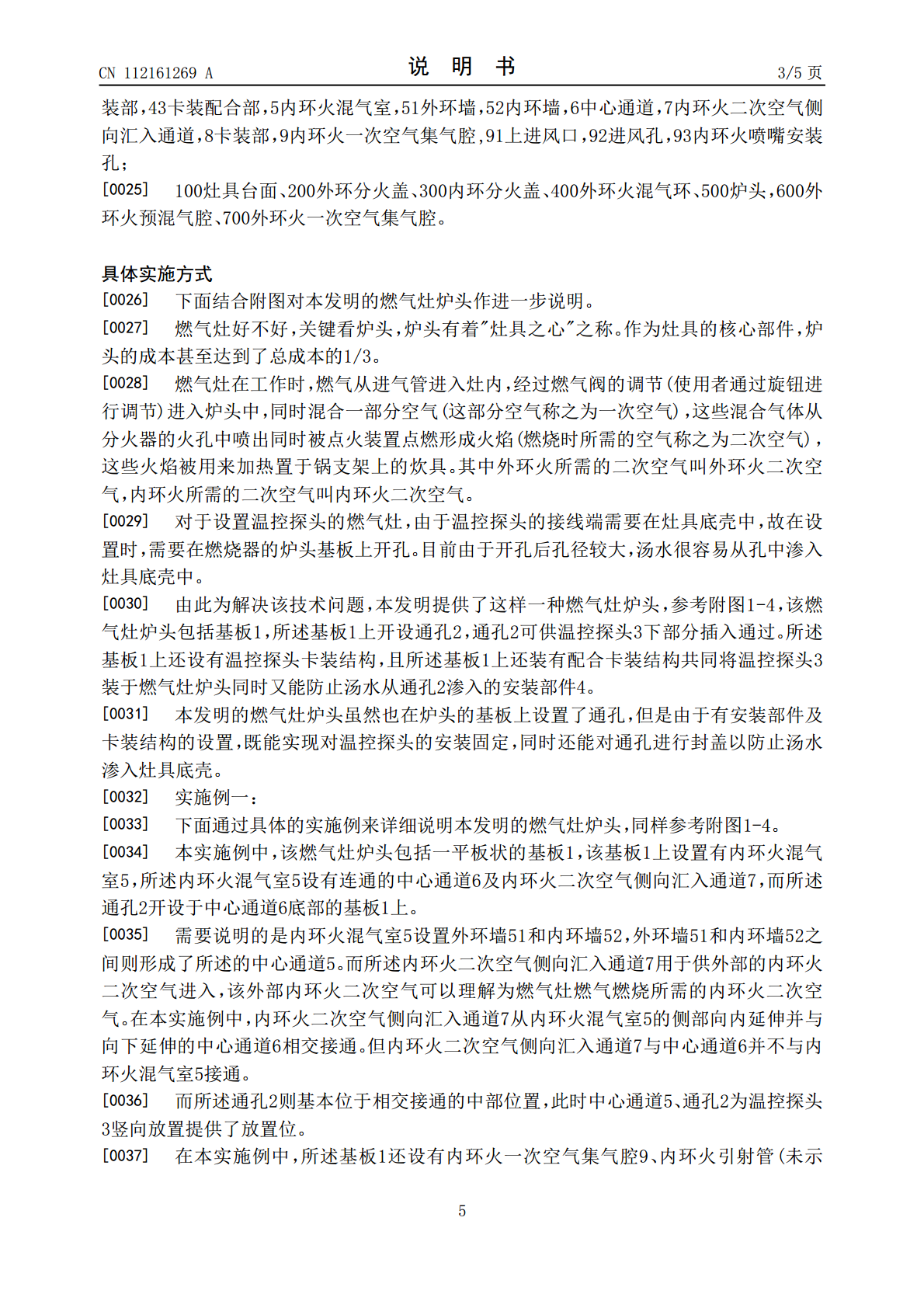

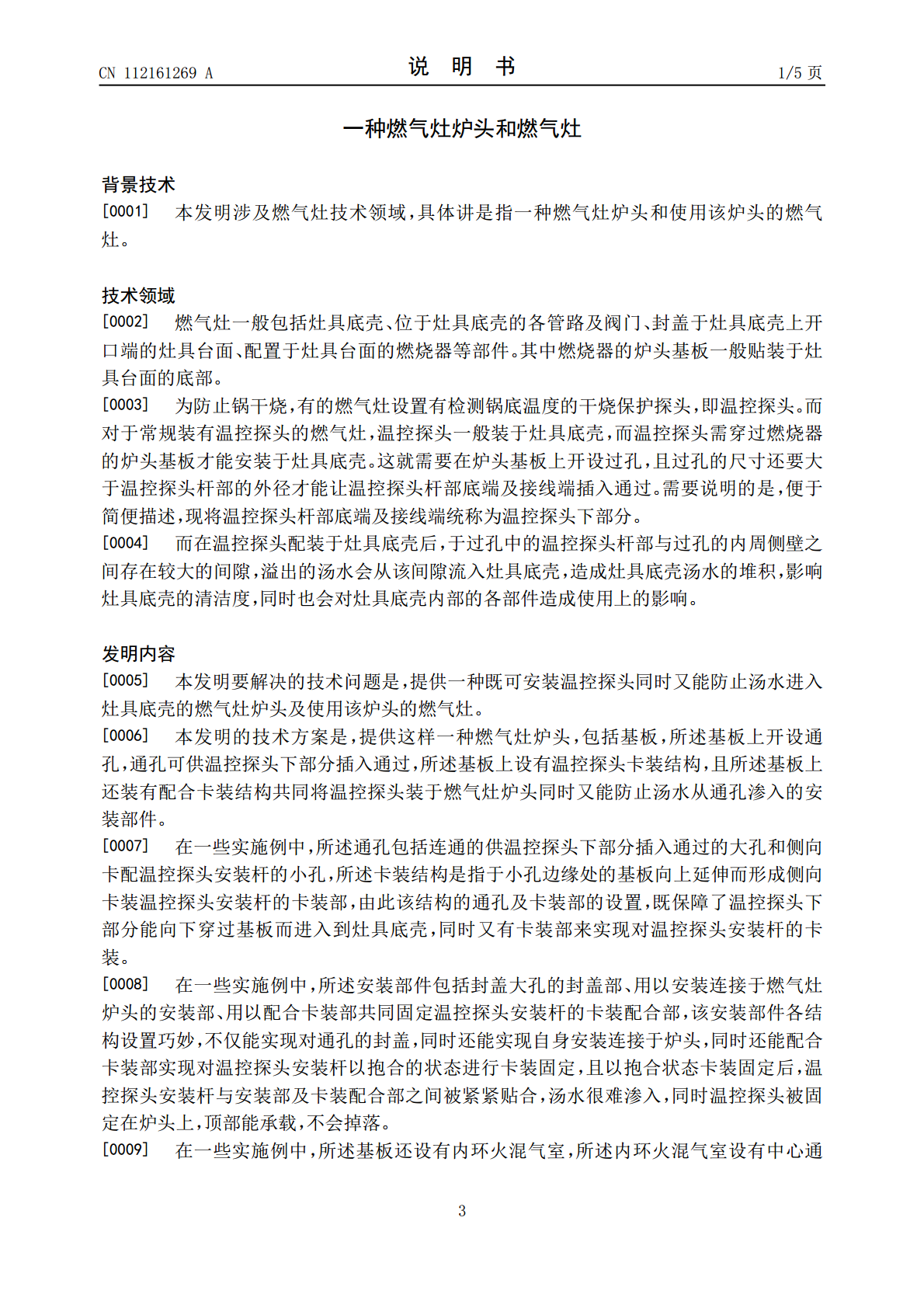

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112161269A(43)申请公布日2021.01.01(21)申请号202011213334.9(22)申请日2020.11.04(71)申请人宁波神力燃具有限公司地址315191浙江省宁波市鄞州区姜山镇许家125号(72)发明人李力汪艳平(74)专利代理机构宁波博正知识产权代理事务所(普通合伙)33403代理人彭鼎辉(51)Int.Cl.F23D14/04(2006.01)F23D14/46(2006.01)F23D14/62(2006.01)F24C3/08(2006.01)F24C3/12(2006.01)权利要求书1页说明书5页附图4页(54)发明名称一种燃气灶炉头和燃气灶(57)摘要本发明公开了一种燃气灶炉头，包括基板，所述基板上开设通孔，通孔可供温控探头下部分插入通过，所述基板上设有温控探头卡装结构，且所述基板上还装有配合卡装结构共同将温控探头装于燃气灶炉头同时又能防止汤水从通孔渗入的安装部件。该燃气灶炉头能实现对温控探头的安装，同时还不会使得汤水渗入到灶具底壳中。CN112161269ACN112161269A权利要求书1/1页1.一种燃气灶炉头，包括基板，其特征在于，所述基板上开设通孔，通孔可供温控探头下部分插入通过，所述基板上设有温控探头卡装结构，且所述基板上还装有配合卡装结构共同将温控探头装于燃气灶炉头同时又能防止汤水从通孔渗入的安装部件。2.根据权利要求1所述的一种燃气灶炉头，其特征在于：所述通孔包括连通的供温控探头下部分插入通过的大孔和侧向卡配温控探头安装杆的小孔，所述卡装结构是指于小孔边缘处的基板向上延伸而形成侧向卡装温控探头安装杆的卡装部。3.根据权利要求2所述的一种燃气灶炉头，其特征在于：所述安装部件包括封盖大孔的封盖部、用以安装连接于燃气灶炉头的安装部、用以配合卡装部共同固定温控探头安装杆的卡装配合部。4.根据权利要求1-3中任意一项所述的一种燃气灶炉头，其特征在于：所述基板还设有内环火混气室，所述内环火混气室设有中心通道及内环火二次空气侧向汇入通道，中心通道与内环火二次空气侧向汇入通道接通而与内环火混气室不接通以形成内环火二次空气的流通通道，所述通孔开设于中心通道底部的基板上。5.根据权利要求4所述的一种燃气灶炉头，其特征在于：所述封盖部为板体状，所述安装部于封盖部直边缘处向上延伸而成，且安装部安装连接于内环火二次空气侧向汇入通道根部的内环火混气室壁部上，所述卡装配合部设于安装部且相对安装部外凸。6.根据权利要求5所述的一种燃气灶炉头，其特征在于：所述卡装配合部与卡装部分别设置内凹的卡合壁，内凹卡合壁实现对温控探头安装杆外周壁的卡贴合。7.根据权利要求6所述的一种燃气灶炉头，其特征在于：所述卡装配合部设置两个，该两个卡装配合部上下间隔设置。8.根据权利要求4所述的一种燃气灶炉头，其特征在于：所述基板还设有内环火一次空气集气腔、内环火引射管，所述内环火引射管的外端与内环火一次空气集气腔接通，而内端则与内环火混气室接通。9.根据权利要求8所述的一种燃气灶炉头，其特征在于：所述内环火一次空气集气腔的顶部开口以形成上进风口，同时内环火一次空气集气腔的腔壁设置进风孔和内环火喷嘴安装孔。10.一种燃气灶，其特征在于：该燃气灶包括权利要求1至9中任意一项的炉头、灶具台面、外环分火盖、内环分火盖、外环火混气环，所述灶具台面贴置于炉头基板之下以供炉头基板贴装于灶具台面，所述外环火混气环配装于炉头的外环火预混气腔、外环火一次空气集气腔、内环火一次空气集气腔，所述外环分火盖配装于外环火混气环，所述内环分火盖配装于内环火混气室。2CN112161269A说明书1/5页一种燃气灶炉头和燃气灶背景技术[0001]本发明涉及燃气灶技术领域，具体讲是指一种燃气灶炉头和使用该炉头的燃气灶。技术领域[0002]燃气灶一般包括灶具底壳、位于灶具底壳的各管路及阀门、封盖于灶具底壳上开口端的灶具台面、配置于灶具台面的燃烧器等部件。其中燃烧器的炉头基板一般贴装于灶具台面的底部。[0003]为防止锅干烧，有的燃气灶设置有检测锅底温度的干烧保护探头，即温控探头。而对于常规装有温控探头的燃气灶，温控探头一般装于灶具底壳，而温控探头需穿过燃烧器的炉头基板才能安装于灶具底壳。这就需要在炉头基板上开设过孔，且过孔的尺寸还要大于温控探头杆部的外径才能让温控探头杆部底端及接线端插入通过。需要说明的是，便于简便描述，现将温控探头杆部底端及接线端统称为温控探头下部分。[0004]而在温控探头配装于灶具底壳后，于过孔中的温控探头杆部与过孔的内周侧壁之间存在较大的间隙，溢出的汤水会从该间隙流入灶具底壳，造成灶具底壳汤水的堆积，影响灶具底壳的清洁度，同时也会对灶具底壳内部的各部件造
