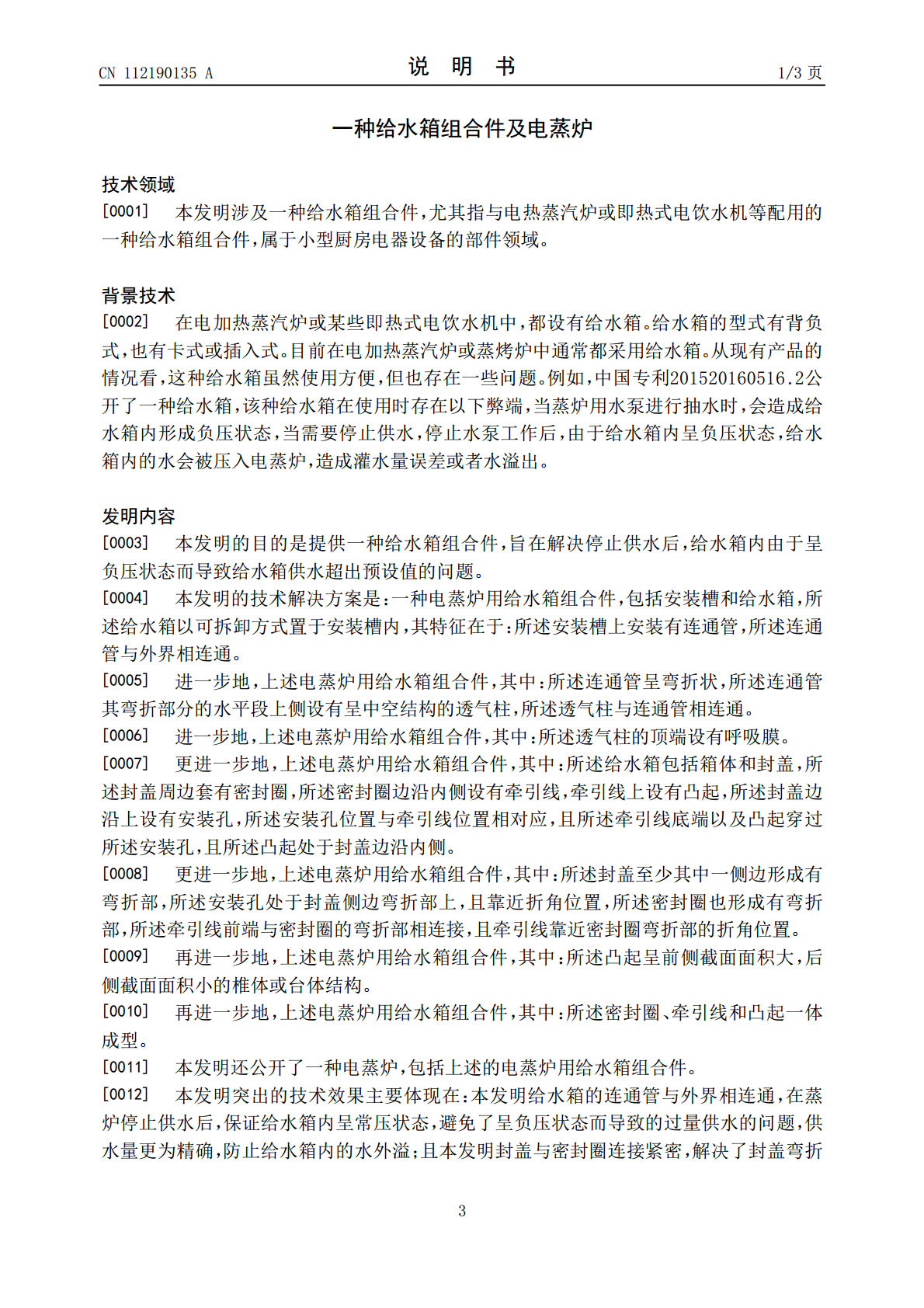

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112190135A(43)申请公布日2021.01.08(21)申请号202011101482.1(22)申请日2020.10.15(71)申请人宁波奉化永凌模具有限公司地址315500浙江省宁波市奉化市东郊工业区天峰路75号(72)发明人王君杨(74)专利代理机构南京苏科专利代理有限责任公司32102代理人陈忠辉(51)Int.Cl.A47J31/44(2006.01)A47J36/00(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种给水箱组合件及电蒸炉(57)摘要本发明揭示了一种给水箱组合件及电蒸炉，一种电蒸炉用给水箱组合件，包括安装槽和给水箱，所述给水箱以可拆卸方式置于安装槽内，其特征在于：所述安装槽上安装有连通管，所述连通管与外界相连通。本发明给水箱的连通管与外界相连通，在蒸炉停止供水后，保证给水箱内呈常压状态，避免了呈负压状态而导致的过量供水的问题，供水量更为精确，防止给水箱内的水外溢。CN112190135ACN112190135A权利要求书1/1页1.一种电蒸炉用给水箱组合件，包括安装槽（1）和给水箱（2），所述给水箱（2）以可拆卸方式置于安装槽（1）内，其特征在于：所述安装槽（1）上安装有连通管（11），所述连通管（11）与外界相连通。2.根据权利要求1所述的电蒸炉用给水箱组合件，其特征在于：所述连通管（11）呈弯折状，所述连通管（11）其弯折部分的水平段上侧设有呈中空结构的透气柱（12），所述透气柱（12）与连通管（11）相连通。3.根据权利要求2所述的电蒸炉用给水箱组合件，其特征在于：所述透气柱（12）的顶端设有呼吸膜（13）。4.根据权利要求1所述的电蒸炉用给水箱组合件，其特征在于：所述给水箱（2）包括箱体（21）和封盖（22），所述封盖（22）周边套有密封圈（23），所述密封圈（23）边沿内侧设有牵引线（232），牵引线（232）上设有凸起（233），所述封盖（22）边沿上设有安装孔（22），所述安装孔（222）位置与牵引线（232）位置相对应，且所述牵引线（232）底端以及凸起（233）穿过所述安装孔（222），且所述凸起（233）处于封盖（22）边沿内侧。5.根据权利要求4所述的电蒸炉用给水箱组合件，其特征在于：所述封盖（22）至少其中一侧边形成有弯折部（221），所述安装孔（222）处于封盖（22）侧边弯折部（221）上，且靠近折角位置，所述密封圈（23）也形成有弯折部（231），所述牵引线（232）前端与密封圈（23）的弯折部（231）相连接，且牵引线（232）靠近密封圈（23）弯折部（231）的折角位置。6.根据权利要求4所述的电蒸炉用给水箱组合件，其特征在于：所述凸起（233）呈前侧截面面积大，后侧截面面积小的椎体或台体结构。7.根据权利要求4所述的电蒸炉用给水箱组合件，其特征在于：所述密封圈（23）、牵引线（232）和凸起（233）一体成型。8.一种电蒸炉，其特征在于：包括权利要求1-7中任意一项所述的电蒸炉用给水箱组合件。2CN112190135A说明书1/3页一种给水箱组合件及电蒸炉技术领域[0001]本发明涉及一种给水箱组合件，尤其指与电热蒸汽炉或即热式电饮水机等配用的一种给水箱组合件，属于小型厨房电器设备的部件领域。背景技术[0002]在电加热蒸汽炉或某些即热式电饮水机中，都设有给水箱。给水箱的型式有背负式，也有卡式或插入式。目前在电加热蒸汽炉或蒸烤炉中通常都采用给水箱。从现有产品的情况看，这种给水箱虽然使用方便，但也存在一些问题。例如，中国专利201520160516.2公开了一种给水箱，该种给水箱在使用时存在以下弊端，当蒸炉用水泵进行抽水时，会造成给水箱内形成负压状态，当需要停止供水，停止水泵工作后，由于给水箱内呈负压状态，给水箱内的水会被压入电蒸炉，造成灌水量误差或者水溢出。发明内容[0003]本发明的目的是提供一种给水箱组合件，旨在解决停止供水后，给水箱内由于呈负压状态而导致给水箱供水超出预设值的问题。[0004]本发明的技术解决方案是：一种电蒸炉用给水箱组合件，包括安装槽和给水箱，所述给水箱以可拆卸方式置于安装槽内，其特征在于：所述安装槽上安装有连通管，所述连通管与外界相连通。[0005]进一步地，上述电蒸炉用给水箱组合件，其中：所述连通管呈弯折状，所述连通管其弯折部分的水平段上侧设有呈中空结构的透气柱，所述透气柱与连通管相连通。[0006]进一步地，上述电蒸炉用给水箱组合件，其中：所述透气柱的顶端设有呼吸膜。[0007]更进一步地，上述电蒸炉用给水箱组合件，其中：所述给水箱包括箱体和封盖，所述封盖周边套有密封圈，所述密封圈边沿内侧设有牵引线，牵引线上设有凸起，所述封盖边
