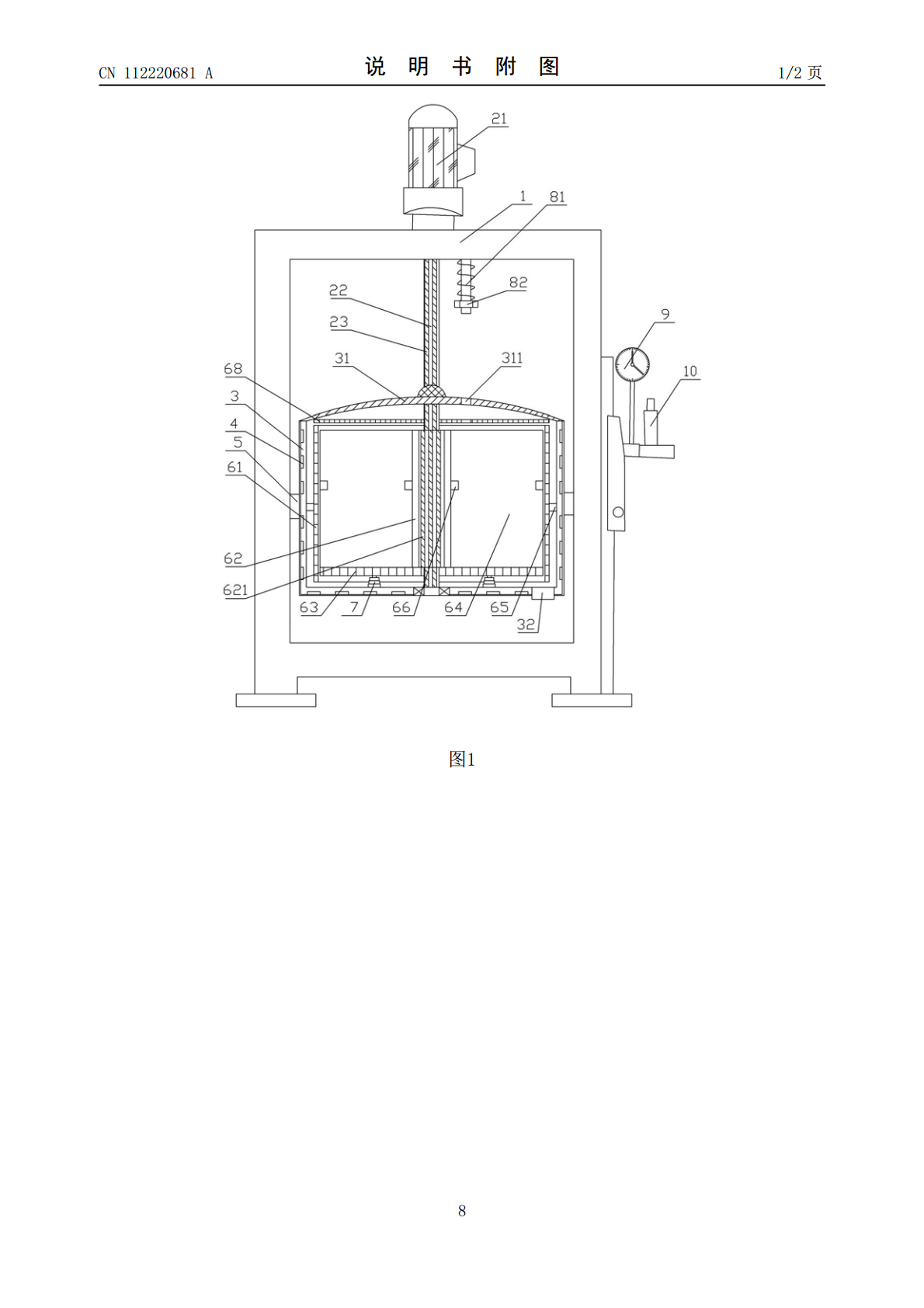

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112220681A(43)申请公布日2021.01.15(21)申请号202011413287.2(22)申请日2020.12.07(71)申请人禹州市明株生物科技有限公司地址461670河南省许昌市禹州市夏都街道经济技术开发区园区大道28号(72)发明人朱广宪朱登华(74)专利代理机构郑州汇科专利代理事务所(特殊普通合伙)41147代理人郭小电(51)Int.Cl.A61J3/00(2006.01)B01F9/10(2006.01)B01F15/06(2006.01)B01F15/00(2006.01)权利要求书1页说明书5页附图2页(54)发明名称一种中药饮片蒸煮装置(57)摘要本发明涉及中药饮片加工设备技术领域，尤其涉及一种中药饮片蒸煮装置，包括锅炉本体和支架，锅炉本体壁体内设置有加热电阻，锅炉本体的内侧壁上通过连接杆固定有中药储放机构，中药储放机构上部连接有驱动机构，中药储放机构下部的锅炉本体底面上固定有电动推杆；锅炉本体两侧通过固定杆安装在支架上，锅炉本体上方设置有锅盖，锅炉本体下部设置有出液口，锅盖上设置有固定孔，支架上设置有与固定孔对应的固定机构；中药储放机构能够将药液和药渣在分开实现蒸煮，中药储放机构的结构方便对药渣进行刮取，不易损坏中药饮片，总的，本发明具有方便药渣和药液分离、中药饮片不易损坏、方便取出药渣，不易粘到锅炉壁体、蒸煮一体化和使用方便的优点。CN112220681ACN112220681A权利要求书1/1页1.一种中药饮片蒸煮装置，包括锅炉本体和支架，其特征在于：所述锅炉本体壁体内设置有加热电阻，锅炉本体的内侧壁上通过连接杆固定有中药储放机构，所述中药储放机构上部连接有驱动机构，中药储放机构下部的锅炉本体底面上固定有电动推杆；所述锅炉本体的两侧通过固定杆安装在支架上，锅炉本体上方设置有锅盖，锅炉本体下部设置有出液口，所述锅盖上设置有固定孔，所述支架上设置有与固定孔对应的固定机构。2.如权利要求1所述的中药饮片蒸煮装置，其特征在于：所述中药储放机构包括圆形的过滤侧板、套筒、过滤底板、带有网孔的隔板和过滤顶板，所述过滤侧板通过连接杆与锅炉本体侧壁连接，所述过滤底板固定在套筒的下部，所述套筒内围间隔设置有凹槽，套筒外围圆周均布有隔板，所述隔板下部和过滤底板固定连接，过滤侧板的上端面上设置有过滤顶板，所述过滤侧板内围设置有凸环，所述凸环上设置有隔层，所述隔层的形状设置为圆形，隔层包括与隔板位置对应的矩形槽和与套筒位置对应的限位孔。3.如权利要求2所述的中药饮片蒸煮装置，其特征在于：所述电动推杆设置在过滤底板和锅炉本体之间。4.如权利要求2所述的中药饮片蒸煮装置，其特征在于：所述驱动机构包括固定在支架上的电机，所述电机的输出端连接有转轴的一端，所述转轴的另一端铰接在锅炉本体底部的壁体上，所述转轴外围设置有与凹槽对应的凸起，所述套筒套接在转轴上。5.如权利要求2所述的中药饮片蒸煮装置，其特征在于：所述固定机构包括设置在支架上的固定螺杆，所述固定螺杆上设置有固定螺母。6.如权利要求3或4所述的中药饮片蒸煮装置，其特征在于：所述锅炉本体外接有压力表和安全阀。7.如权利要求5所述的中药饮片蒸煮装置，其特征在于：所述固定螺杆能够穿过固定孔将锅盖固定，固定螺杆能穿过过滤顶板的滤孔或隔层的网孔将过滤顶板或隔层固定。2CN112220681A说明书1/5页一种中药饮片蒸煮装置技术领域[0001]本发明涉及中药饮片加工设备技术领域，具体说是一种中药饮片蒸煮装置。背景技术[0002]中药是指以中医药理论为指导，有着独特的理论体系和应用形式，用于预防和治疗疾病并具有健康与保健作用的天然药物及其加工代用品，主要包括植物药、动物药、矿物药，中草药是中医预防治疗疾病所使用的独特药物，主要由植物药（根、茎、叶、果）组成。中草药是中医区别于其他医学的重要标志，中国是中草药的发源地，目前中国大约有12000种药用植物，中国各地使用的中药已达5000种左右，把各种药材相配伍而形成的方剂，更是数不胜数。绝大多数的中草药都是采用蒸煮的方式提取药物成分，然后以口服的方式服用。现有的蒸煮装置完成后，药渣和药液不便于分离，影响服用口感，通常使用搅拌装置对蒸煮锅内的中药饮片进行搅拌，起到加热均匀的作用，但是容易导致中药饮片破损，产生更多的药渣，并且现有的蒸煮锅不方便将煮过的中药饮片取出，容易粘到蒸煮锅的壁体上，使用很不方便，因此，如何克服上述存在的技术问题和缺陷成为重点需要解决的问题。发明内容[0003]本发明的发明目的在于克服背景技术中所描述的缺陷，从而实现一种方便药渣和药液分离、中药饮片不易损坏、方便取出药渣，不易粘到锅炉壁体、蒸煮一体化和使用方便的中药饮片蒸煮装置。[0
