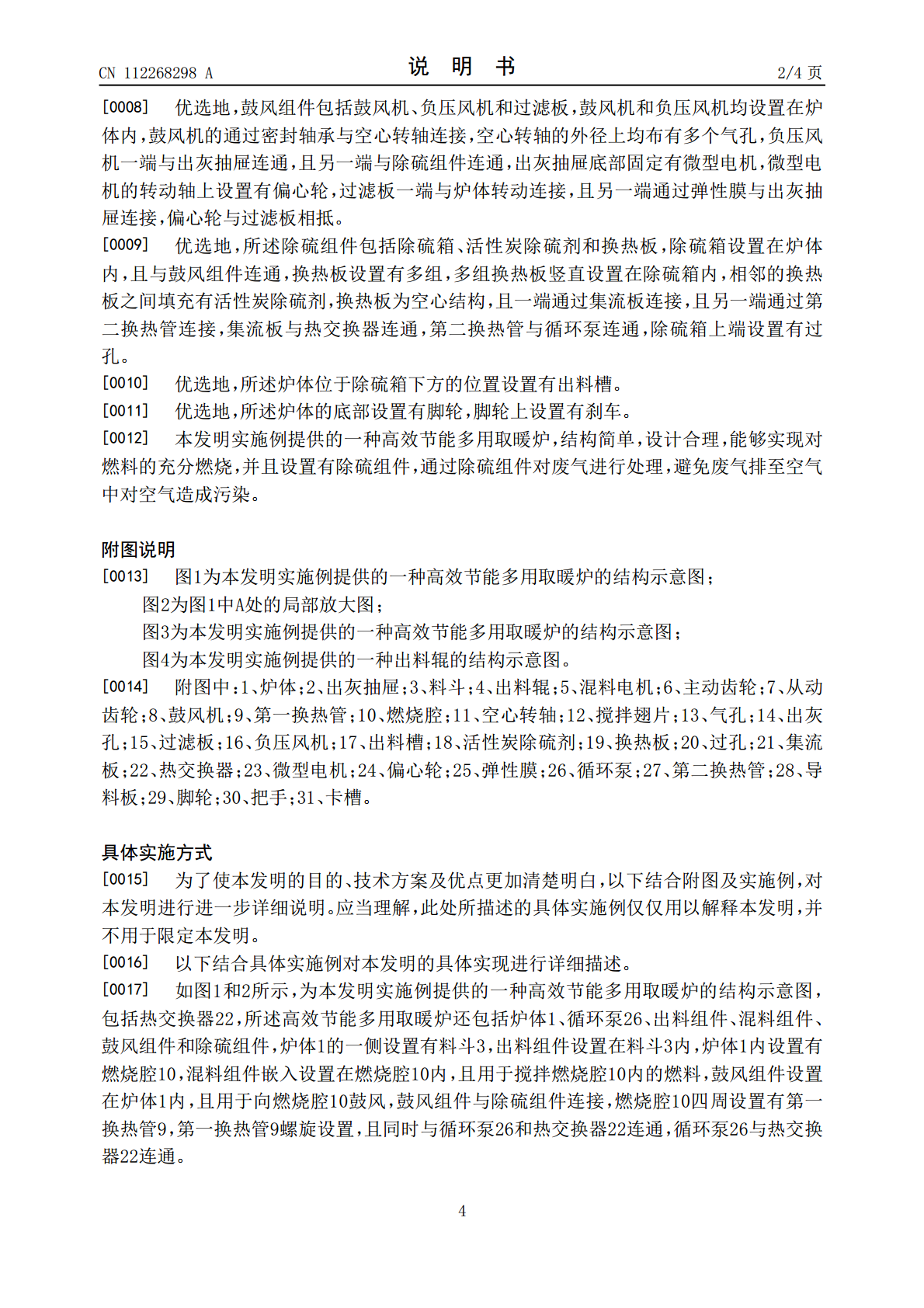

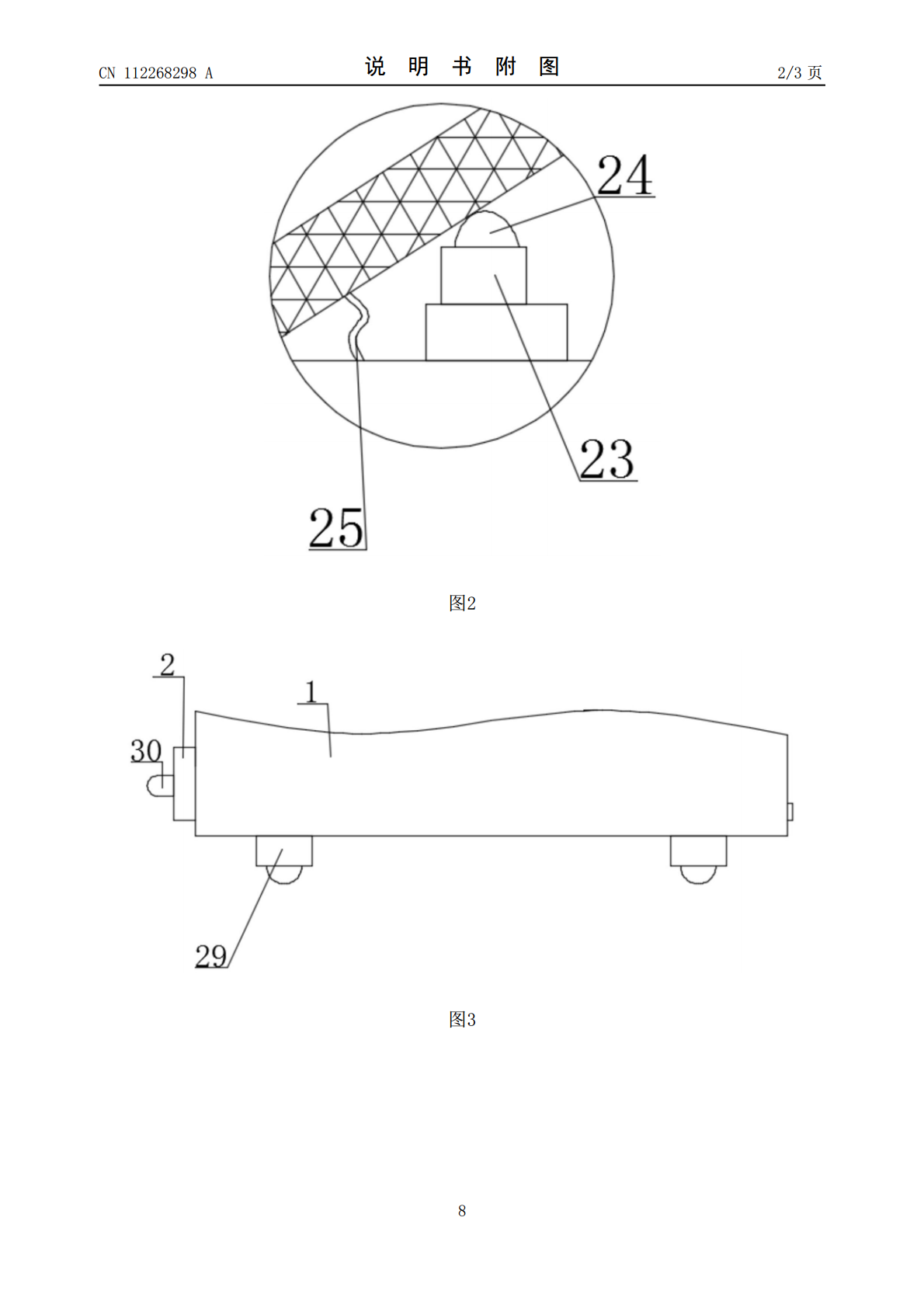

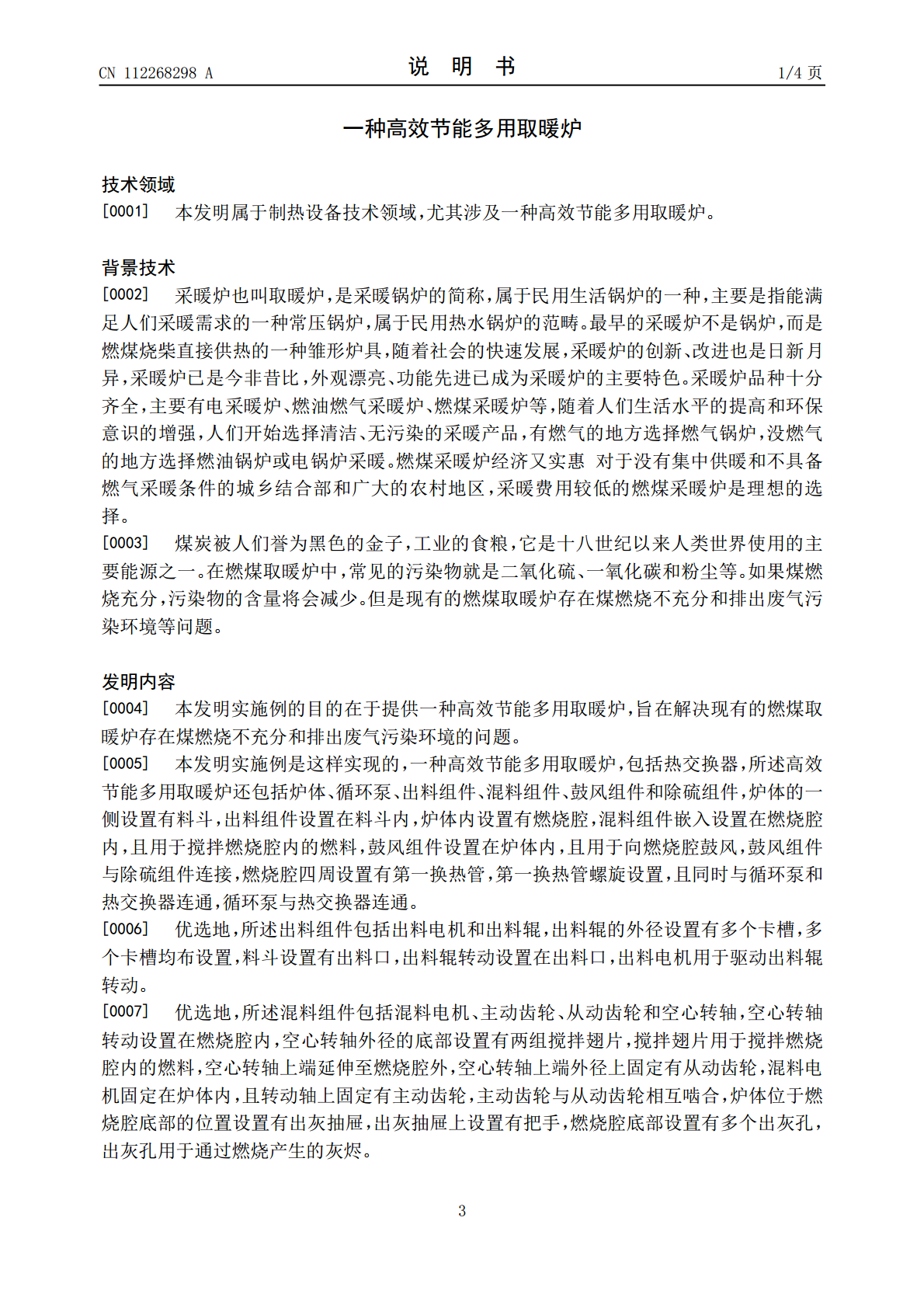

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112268298A(43)申请公布日2021.01.26(21)申请号202011147167.2(22)申请日2020.10.23(71)申请人广州汇德数控科技有限公司地址510000广东省广州市花都区秀全街大布村工业路17号之二(72)发明人吴俊龙(74)专利代理机构北京专赢专利代理有限公司11797代理人刘梅(51)Int.Cl.F24B1/16(2006.01)F24B13/00(2006.01)F24B13/04(2006.01)F23J15/02(2006.01)F23J15/06(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种高效节能多用取暖炉(57)摘要本发明适用于制热设备技术领域，尤其涉及一种高效节能多用取暖炉，包括热交换器，所述高效节能多用取暖炉还包括炉体、循环泵、出料组件、混料组件、鼓风组件和除硫组件，炉体的一侧设置有料斗，出料组件设置在料斗内，炉体内设置有燃烧腔，混料组件嵌入设置在燃烧腔内，且用于搅拌燃烧腔内的燃料，鼓风组件设置在炉体内，且用于向燃烧腔鼓风，鼓风组件与除硫组件连接，燃烧腔四周设置有第一换热管，第一换热管螺旋设置，且同时与循环泵和热交换器连通，循环泵与热交换器连通。本发明实施例提供的一种高效节能多用取暖炉，能够实现对燃料的充分燃烧，并且设置有除硫组件，通过除硫组件对废气进行处理，避免废气排至空气中对空气造成污染。CN112268298ACN112268298A权利要求书1/1页1.一种高效节能多用取暖炉，包括热交换器（22），其特征在于，所述高效节能多用取暖炉还包括炉体（1）、循环泵（26）、出料组件、混料组件、鼓风组件和除硫组件，炉体（1）的一侧设置有料斗（3），出料组件设置在料斗（3）内，炉体（1）内设置有燃烧腔（10），混料组件嵌入设置在燃烧腔（10）内，且用于搅拌燃烧腔（10）内的燃料，鼓风组件设置在炉体（1）内，且用于向燃烧腔（10）鼓风，鼓风组件与除硫组件连接，燃烧腔（10）四周设置有第一换热管（9），第一换热管（9）螺旋设置，且同时与循环泵（26）和热交换器（22）连通，循环泵（26）与热交换器（22）连通。2.根据权利要求1所述的高效节能多用取暖炉，其特征在于，所述出料组件包括出料电机和出料辊（4），出料辊（4）的外径设置有多个卡槽（31），多个卡槽（31）均布设置，料斗（3）设置有出料口，出料辊（4）转动设置在出料口，出料电机用于驱动出料辊（4）转动。3.根据权利要求1所述的高效节能多用取暖炉，其特征在于，所述混料组件包括混料电机（5）、主动齿轮（6）、从动齿轮（7）和空心转轴（11），空心转轴（11）转动设置在燃烧腔（10）内，空心转轴（11）外径的底部设置有两组搅拌翅片（12），搅拌翅片（12）用于搅拌燃烧腔（10）内的燃料，空心转轴（11）上端延伸至燃烧腔（10）外，空心转轴（11）上端外径上固定有从动齿轮（7），混料电机（5）固定在炉体（1）内，且转动轴上固定有主动齿轮（6），主动齿轮（6）与从动齿轮（7）相互啮合，炉体（1）位于燃烧腔（10）底部的位置设置有出灰抽屉（2），出灰抽屉（2）上设置有把手（30），燃烧腔（10）底部设置有多个出灰孔（14），出灰孔（14）用于通过燃烧产生的灰烬。4.根据权利要求3所述的高效节能多用取暖炉，其特征在于，鼓风组件包括鼓风机（8）、负压风机（16）和过滤板（15），鼓风机（8）和负压风机（16）均设置在炉体（1）内，鼓风机（8）的通过密封轴承与空心转轴（11）连接，空心转轴（11）的外径上均布有多个气孔（13），负压风机（16）一端与出灰抽屉（2）连通，且另一端与除硫组件连通，出灰抽屉（2）底部固定有微型电机（23），微型电机（23）的转动轴上设置有偏心轮（24），过滤板（15）一端与炉体（1）转动连接，且另一端通过弹性膜（25）与出灰抽屉（2）连接，偏心轮（24）与过滤板（15）相抵。5.根据权利要求1所述的高效节能多用取暖炉，其特征在于，所述除硫组件包括除硫箱、活性炭除硫剂（18）和换热板（19），除硫箱设置在炉体（1）内，且与鼓风组件连通，换热板（19）设置有多组，多组换热板（19）竖直设置在除硫箱内，相邻的换热板（19）之间填充有活性炭除硫剂（18），换热板（19）为空心结构，且一端通过集流板（21）连接，且另一端通过第二换热管（27）连接，集流板（21）与热交换器（22）连通，第二换热管（27）与循环泵（26）连通，除硫箱上端设置有过孔（20）。6.根据权利要求4所述的高效节能多用取暖炉，其特征在于，所述炉体（1）位于除硫箱下方的位置设置有出料槽（17）。7.根据权利要求1~6任一所述的高效节能多用取暖炉，其特征在
