一种高效无尘的壁挂炉.pdf

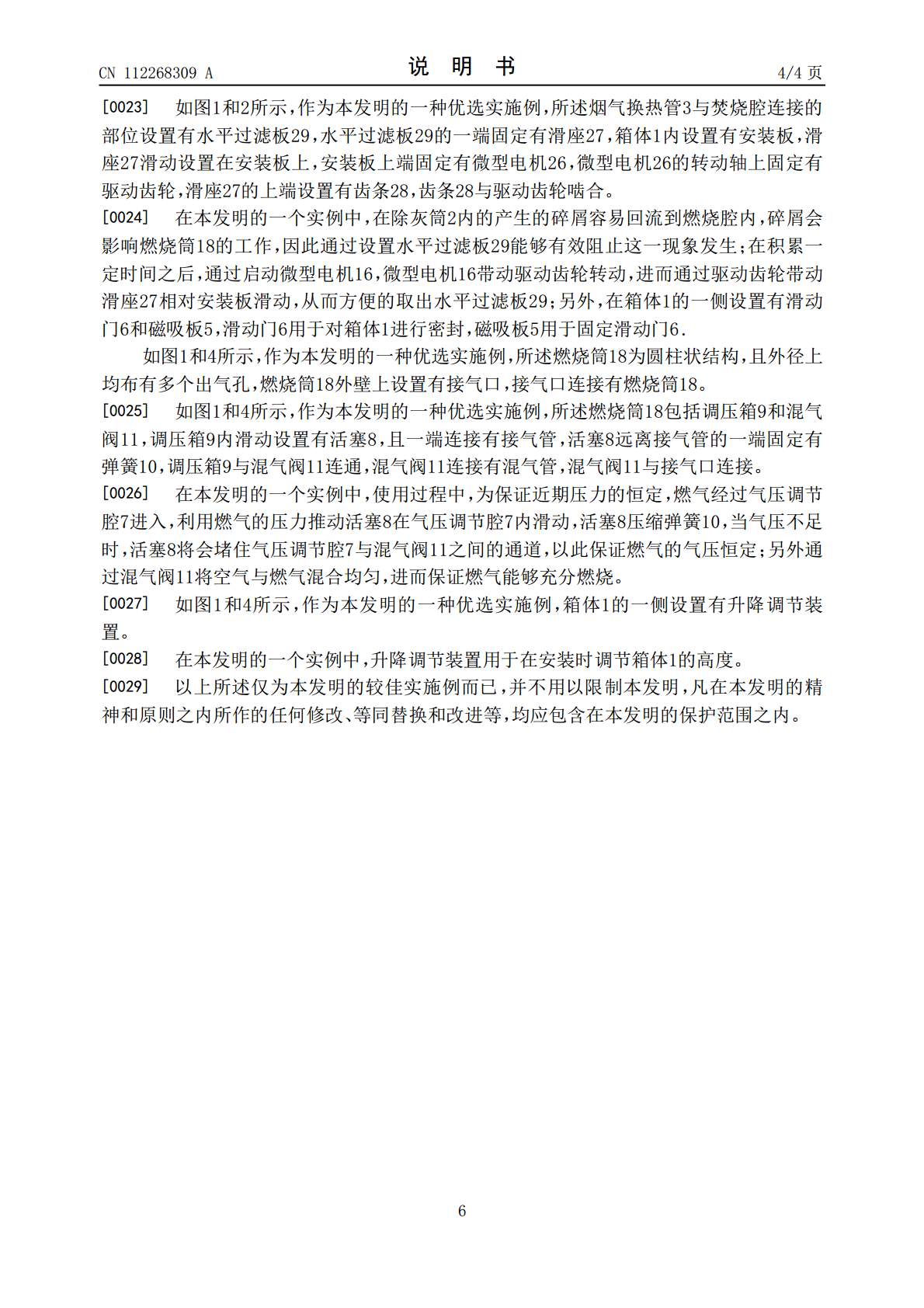

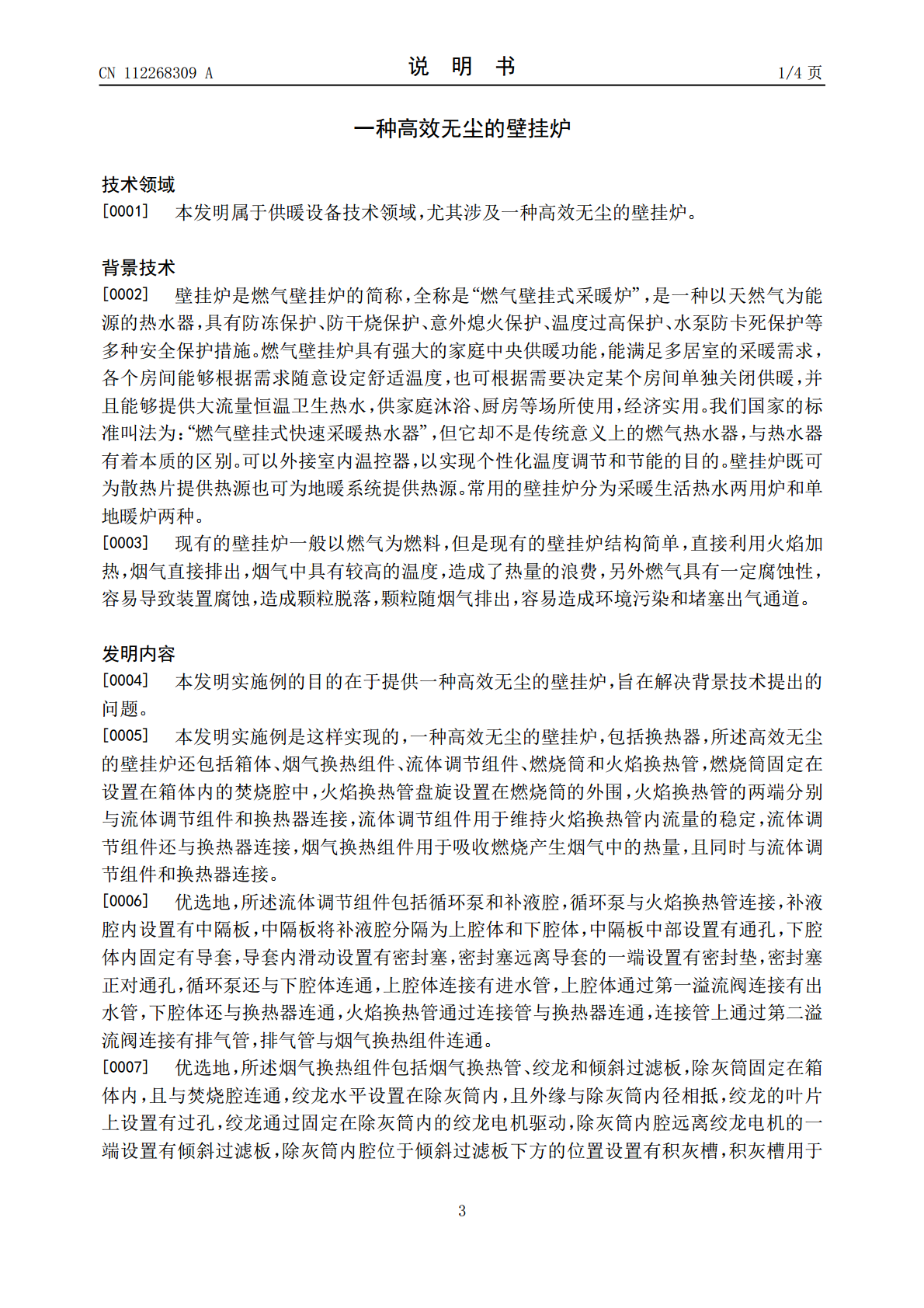

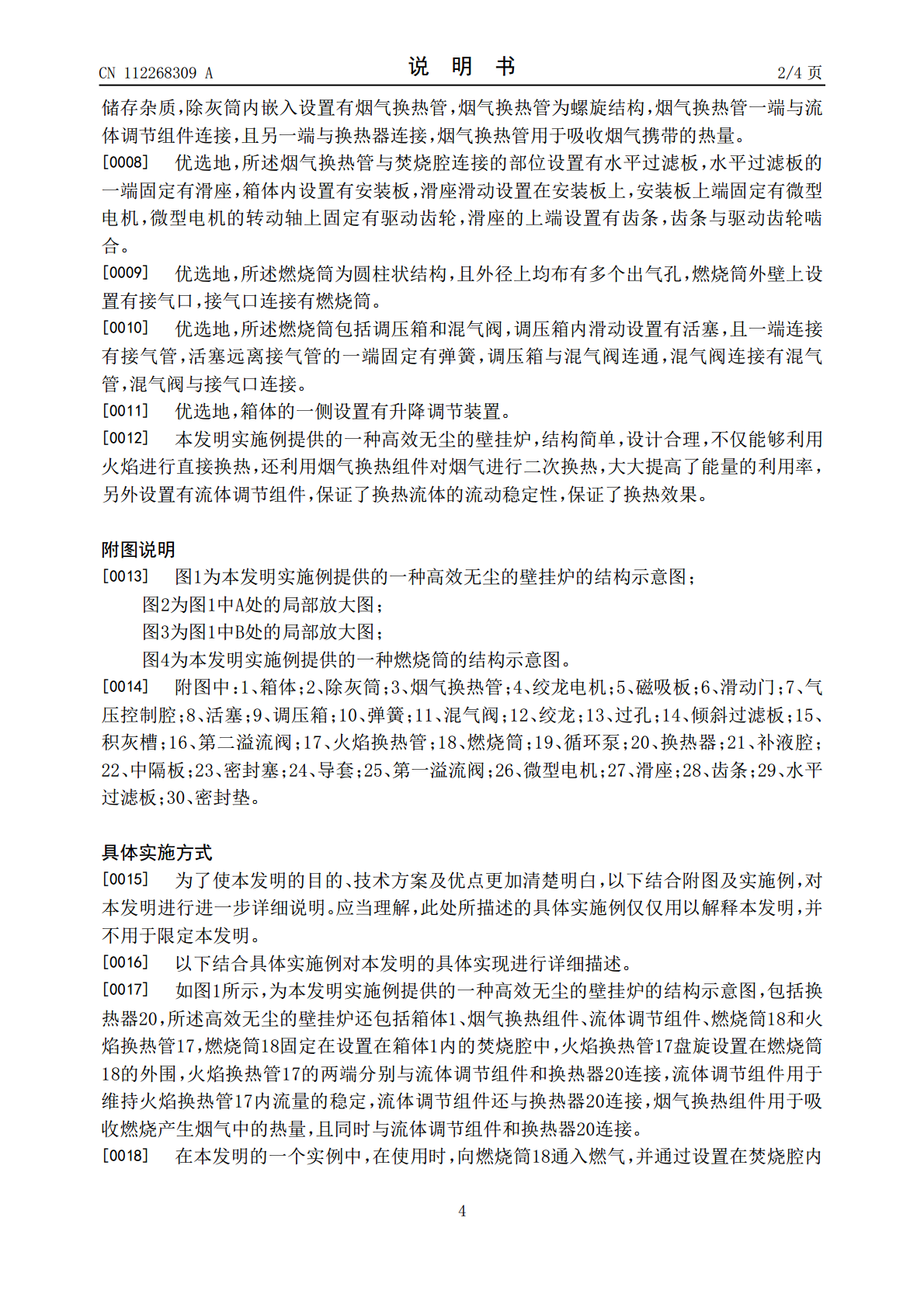

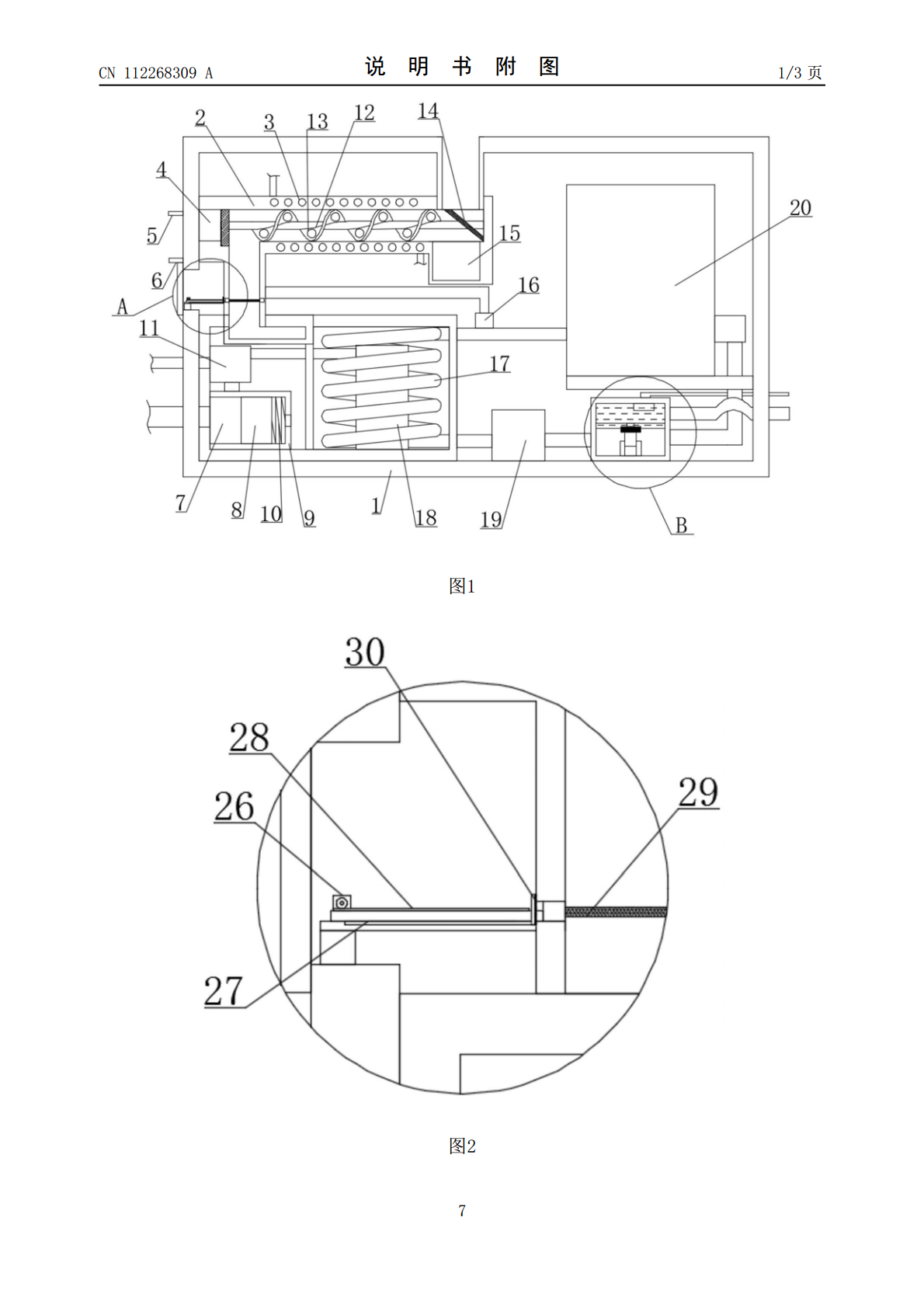

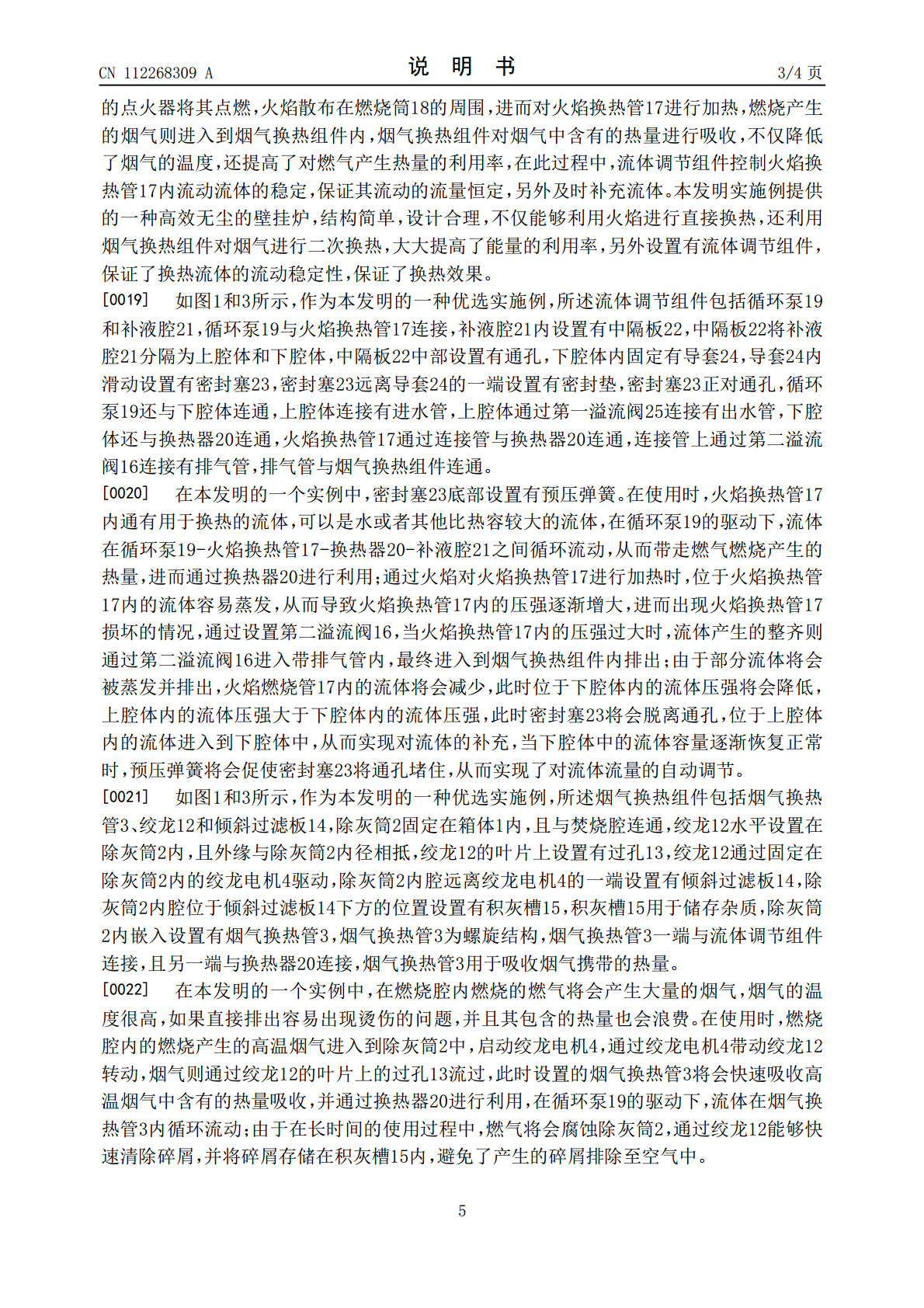

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112268309A(43)申请公布日2021.01.26(21)申请号202011217562.3F23J15/06(2006.01)(22)申请日2020.11.04(71)申请人浙江巨运管业有限公司地址311800浙江省绍兴市诸暨市店口镇中央路50号(72)发明人陈泽烽(74)专利代理机构北京艾皮专利代理有限公司11777代理人丁艳侠(51)Int.Cl.F24D15/00(2006.01)F24D19/10(2006.01)F28D7/02(2006.01)B01D46/10(2006.01)F23J15/00(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种高效无尘的壁挂炉(57)摘要本发明适用于供暖设备技术领域，尤其涉及一种高效无尘的壁挂炉，包括换热器，所述高效无尘的壁挂炉还包括箱体、烟气换热组件、流体调节组件、燃烧筒和火焰换热管，燃烧筒固定在设置在箱体内的焚烧腔中，火焰换热管盘旋设置在燃烧筒的外围，火焰换热管的两端分别与流体调节组件和换热器连接，流体调节组件用于维持火焰换热管内流量的稳定，流体调节组件还与换热器连接，烟气换热组件用于吸收燃烧产生烟气中的热量，且同时与流体调节组件和换热器连接。本发明设计合理，不仅能够利用火焰进行直接换热，还利用烟气换热组件对烟气进行二次换热，大大提高了能量的利用率，另外设置有流体调节组件，保证了换热流体的流动稳定性，保证了换热效果。CN112268309ACN112268309A权利要求书1/1页1.一种高效无尘的壁挂炉，包括换热器（20），其特征在于，所述高效无尘的壁挂炉还包括箱体（1）、烟气换热组件、流体调节组件、燃烧筒（18）和火焰换热管（17），燃烧筒（18）固定在设置在箱体（1）内的焚烧腔中，火焰换热管（17）盘旋设置在燃烧筒（18）的外围，火焰换热管（17）的两端分别与流体调节组件和换热器（20）连接，流体调节组件用于维持火焰换热管（17）内流量的稳定，流体调节组件还与换热器（20）连接，烟气换热组件用于吸收燃烧产生烟气中的热量，且同时与流体调节组件和换热器（20）连接。2.根据权利要求1所述的高效无尘的壁挂炉，其特征在于，所述流体调节组件包括循环泵（19）和补液腔（21），循环泵（19）与火焰换热管（17）连接，补液腔（21）内设置有中隔板（22），中隔板（22）将补液腔（21）分隔为上腔体和下腔体，中隔板（22）中部设置有通孔，下腔体内固定有导套（24），导套（24）内滑动设置有密封塞（23），密封塞（23）远离导套（24）的一端设置有密封垫，密封塞（23）正对通孔，循环泵（19）还与下腔体连通，上腔体连接有进水管，上腔体通过第一溢流阀（25）连接有出水管，下腔体还与换热器（20）连通，火焰换热管（17）通过连接管与换热器（20）连通，连接管上通过第二溢流阀（16）连接有排气管，排气管与烟气换热组件连通。3.根据权利要求1所述的高效无尘的壁挂炉，其特征在于，所述烟气换热组件包括烟气换热管（3）、绞龙（12）和倾斜过滤板（14），除灰筒（2）固定在箱体（1）内，且与焚烧腔连通，绞龙（12）水平设置在除灰筒（2）内，且外缘与除灰筒（2）内径相抵，绞龙（12）的叶片上设置有过孔（13），绞龙（12）通过固定在除灰筒（2）内的绞龙电机（4）驱动，除灰筒（2）内腔远离绞龙电机（4）的一端设置有倾斜过滤板（14），除灰筒（2）内腔位于倾斜过滤板（14）下方的位置设置有积灰槽（15），积灰槽（15）用于储存杂质，除灰筒（2）内嵌入设置有烟气换热管（3），烟气换热管（3）为螺旋结构，烟气换热管（3）一端与流体调节组件连接，且另一端与换热器（20）连接，烟气换热管（3）用于吸收烟气携带的热量。4.根据权利要求3所述的高效无尘的壁挂炉，其特征在于，所述烟气换热管（3）与焚烧腔连接的部位设置有水平过滤板（29），水平过滤板（29）的一端固定有滑座（27），箱体（1）内设置有安装板，滑座（27）滑动设置在安装板上，安装板上端固定有微型电机（26），微型电机（26）的转动轴上固定有驱动齿轮，滑座（27）的上端设置有齿条（28），齿条（28）与驱动齿轮啮合。5.根据权利要求1~4任一所述的高效无尘的壁挂炉，其特征在于，所述燃烧筒（18）为圆柱状结构，且外径上均布有多个出气孔，燃烧筒（18）外壁上设置有接气口，接气口连接有燃烧筒（18）。6.根据权利要求5所述的高效无尘的壁挂炉，其特征在于，所述燃烧筒（18）包括调压箱（9）和混气阀（11），调压箱（9）内滑动设置有活塞（8），且一端连接有接气管，活塞（8）远离接气管的一端固定有弹簧（10），调压箱（9）与混气阀（11）连通，混气阀（11）连接有混气
