一种陶瓷3D打印机及其控制方法.pdf

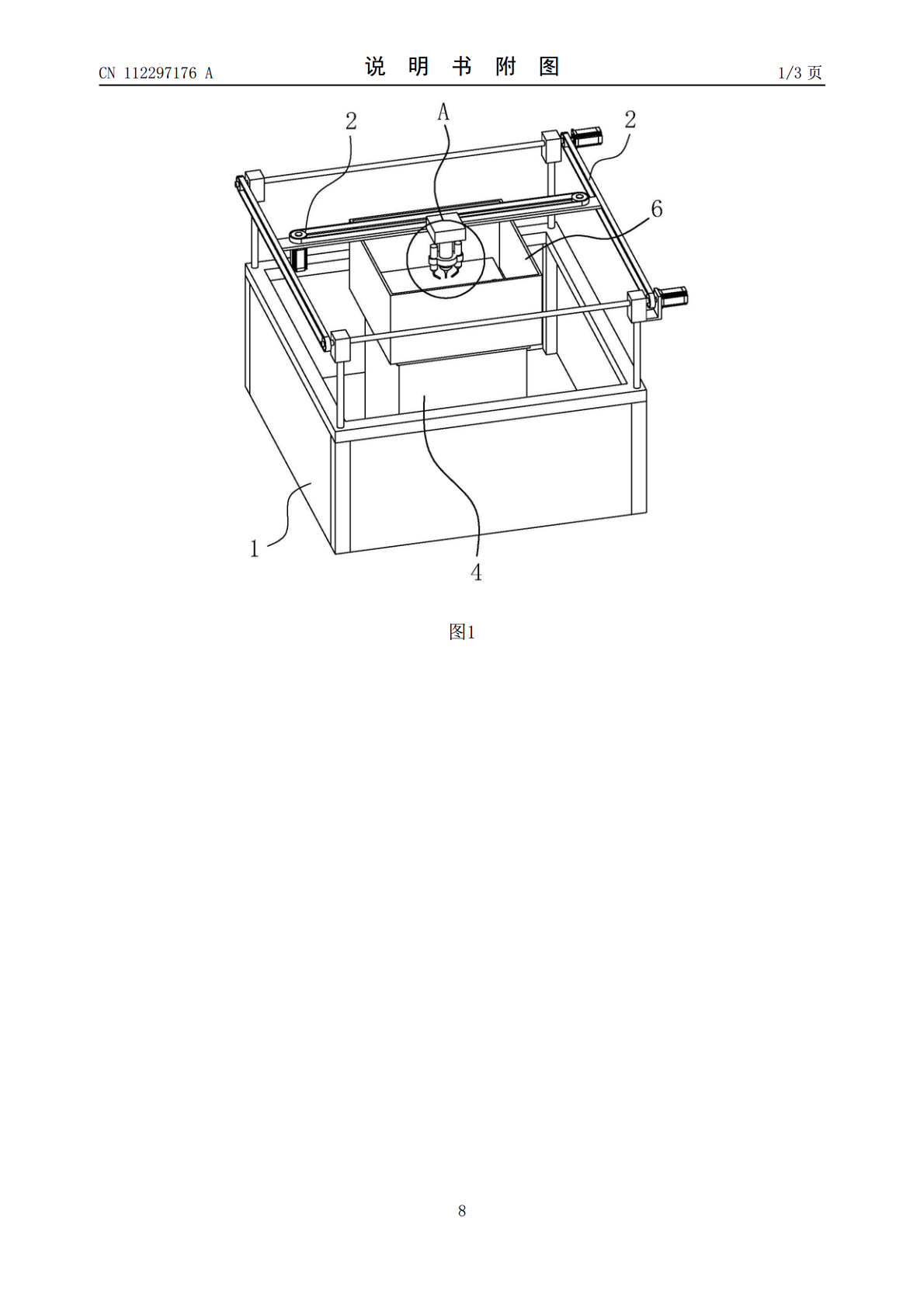

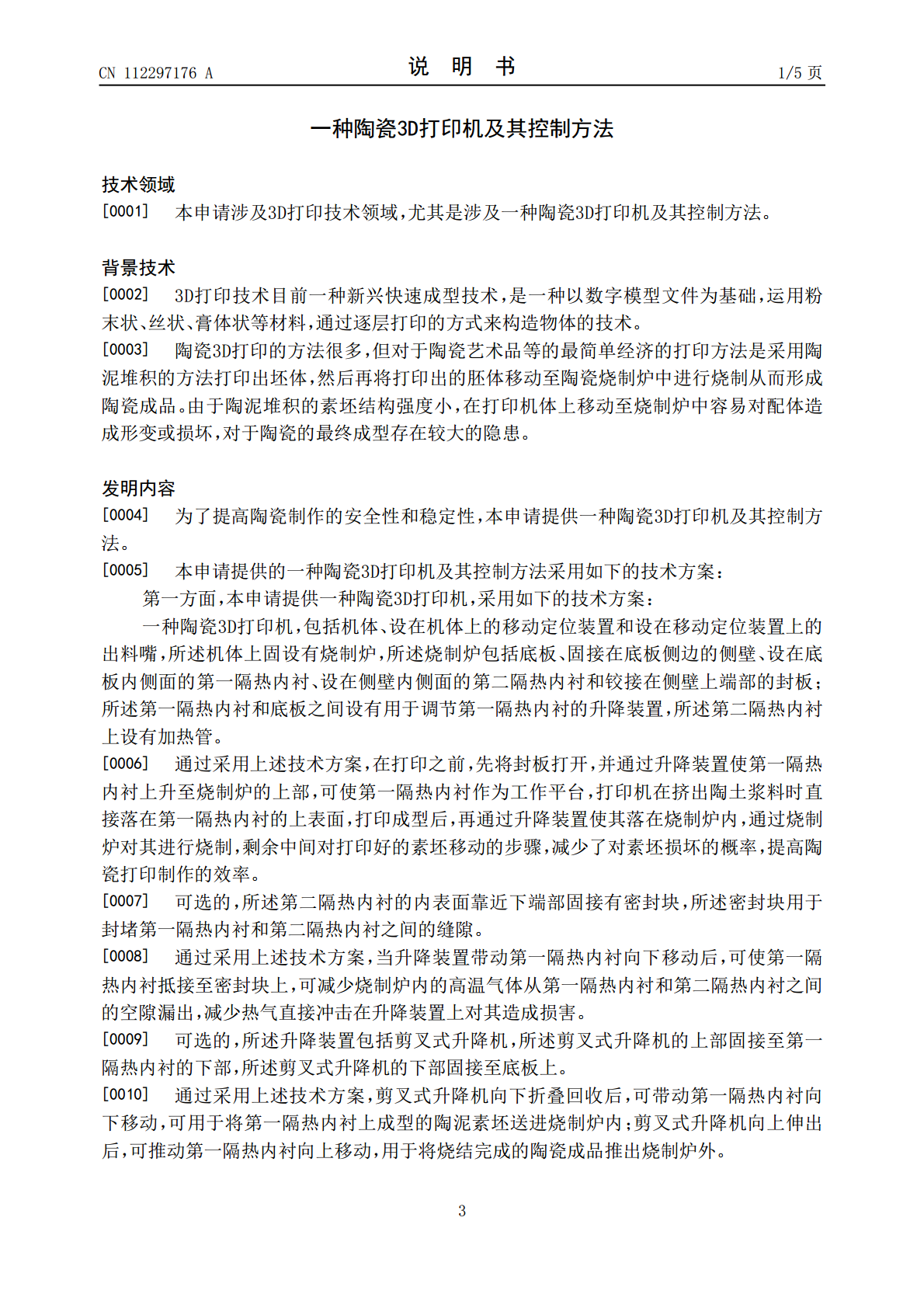

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112297176A(43)申请公布日2021.02.02(21)申请号202011133746.1(22)申请日2020.10.21(71)申请人康硕电气集团有限公司地址100020北京市朝阳区望京东园四区11号楼10层1001-06室(72)发明人樊一扬张硕段戈扬李丹(74)专利代理机构北京维正专利代理有限公司11508代理人赵万凯(51)Int.Cl.B28B1/00(2006.01)B28B11/04(2006.01)B33Y10/00(2015.01)B33Y30/00(2015.01)权利要求书1页说明书5页附图3页(54)发明名称一种陶瓷3D打印机及其控制方法(57)摘要本申请涉及一种陶瓷3D打印机及其控制方法，其中3D打印机包括机体、设在机体上的移动定位装置和设在移动定位装置上的出料嘴，所述机体上固设有烧制炉，所述烧制炉包括底板、固接在底板侧边的侧壁、设在底板内侧面的第一隔热内衬、设在侧壁内侧面的第二隔热内衬和铰接在侧壁上端部的封板；所述第一隔热内衬和底板之间设有用于调节第一隔热内衬的升降装置，所述第二隔热内衬上设有加热管；所述出料嘴包括用于挤出陶瓷泥浆的第一喷嘴和用于喷出釉料的第二喷嘴；所述第二喷嘴至少有两个。本申请具有提高陶瓷制作的安全性和稳定性的效果。CN112297176ACN112297176A权利要求书1/1页1.一种陶瓷3D打印机，其特征在于：包括机体（1）、设在机体（1）上的移动定位装置（2）和设在移动定位装置（2）上的出料嘴（3），所述机体（1）上固设有烧制炉（4），所述烧制炉（4）包括底板（41）、固接在底板（41）侧边的侧壁（42）、设在底板（41）内侧面的第一隔热内衬（44）、设在侧壁（42）内侧面的第二隔热内衬（45）和铰接在侧壁（42）上端部的封板（43）；所述第一隔热内衬（44）和底板（41）之间设有用于调节第一隔热内衬（44）的升降装置，所述第二隔热内衬（45）上设有加热管（452）。2.根据权利要求1所述的一种陶瓷3D打印机，其特征在于：所述第二隔热内衬（45）的内表面靠近下端部固接有密封块（451），所述密封块（451）用于封堵第一隔热内衬（44）和第二隔热内衬（45）之间的缝隙。3.根据权利要求2所述的一种陶瓷3D打印机，其特征在于：所述升降装置包括剪叉式升降机（5），所述剪叉式升降机（5）的上部固接至第一隔热内衬（44）的下部，所述剪叉式升降机（5）的下部固接至底板（41）上。4.根据权利要求2所述的一种陶瓷3D打印机，其特征在于：所述升降装置包括至少一个气缸，所述气缸的缸体固接至底板上，所述气缸的活塞杆的端部固接在第一隔热内衬的下表面。5.根据权利要求3或4所述的一种陶瓷3D打印机，其特征在于：所述出料嘴（3）包括用于挤出陶瓷泥浆的第一喷嘴（31）和用于喷出釉料的第二喷嘴（32）；所述第二喷嘴（32）至少有两个。6.根据权利要求1所述的一种陶瓷3D打印机，其特征在于：所述封板（43）的内侧面设有第三隔热内衬（46）。7.根据权利要求6所述的一种陶瓷3D打印机，其特征在于：所述第三隔热内衬（46）包括衬底（461）和固接在衬底（461）中间部分的凸块（462），所述凸块（462）的面积与第一隔热内衬（44）的面积相等。8.根据权利要求7所述的一种陶瓷3D打印机，其特征在于：所述烧制炉（4）的上部侧边固接有透明围板（6）。9.根据权利要求6所述的一种陶瓷3D打印机，其特征在于：所述封板（43）上固接有把手（431），所述把手（431）的外部固设有隔热层。10.一种陶瓷3D打印机的控制方法，其特征在于，包括有以下步骤：步骤一：将封板（43）打开，控制升降装置带动第一隔热内衬（44）上升至与侧板的上侧边平齐；步骤二：根据输入在打印机上的三维模型控制第一喷嘴（31）挤出陶泥浆料，并在第一隔热内衬（44）上并打印成型；步骤三：控制第二喷嘴（32）对成型的陶泥进行上釉操作；步骤四：控制升降装置带动第一隔热内衬（44）以及成型的陶泥向下移动至烧制炉（4）内；步骤五：关闭封板（43），开启烧制炉（4）通过加热管（452）对成型的陶土进行烧制，并持续固定的时间；步骤六：关闭烧制炉（4）对高温的陶土进行自然冷却，打开封板（43），控制升降装置带动第一隔热内衬（44）上升至与侧板的上侧边平齐，将陶瓷成品推出。2CN112297176A说明书1/5页一种陶瓷3D打印机及其控制方法技术领域[0001]本申请涉及3D打印技术领域，尤其是涉及一种陶瓷3D打印机及其控制方法。背景技术[0002]3D打印技术目前一种新兴快速成型技术，是一种以数字模型文件为基础，运用粉末状、丝状、膏体状等材料，通过逐层打印的方式来构造物体的技术。
