一种除尘效率高的脱硫除尘器.pdf

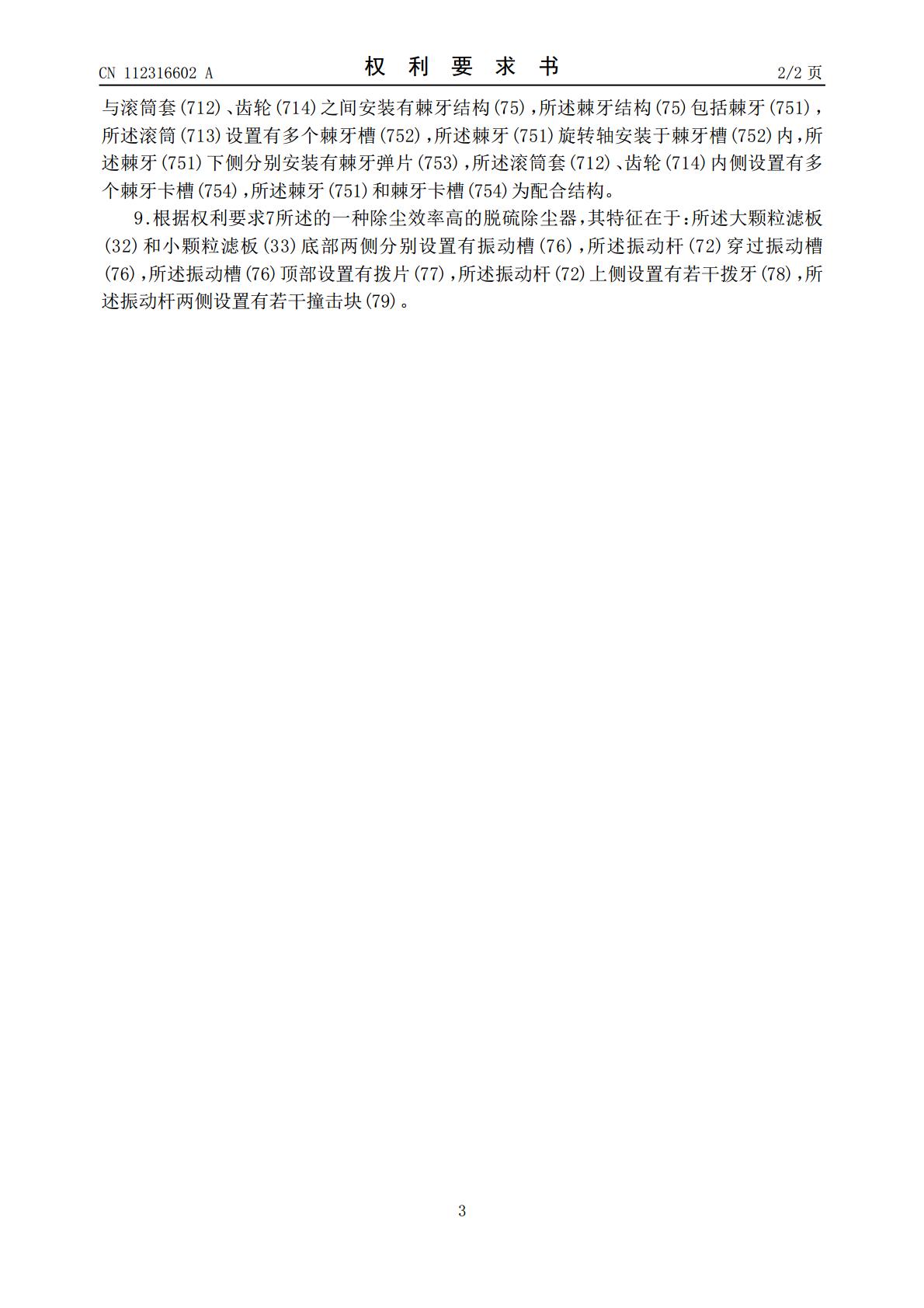

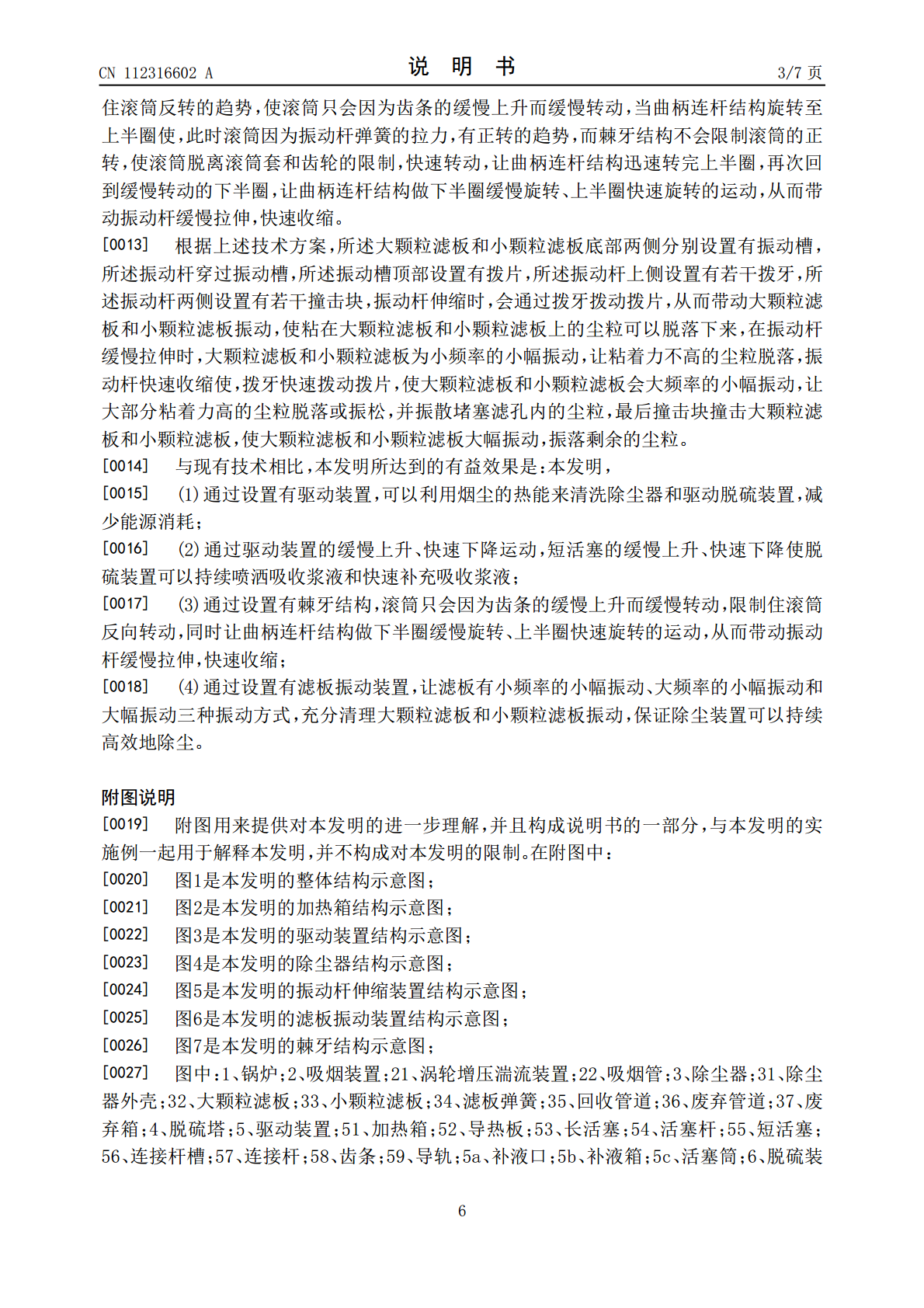

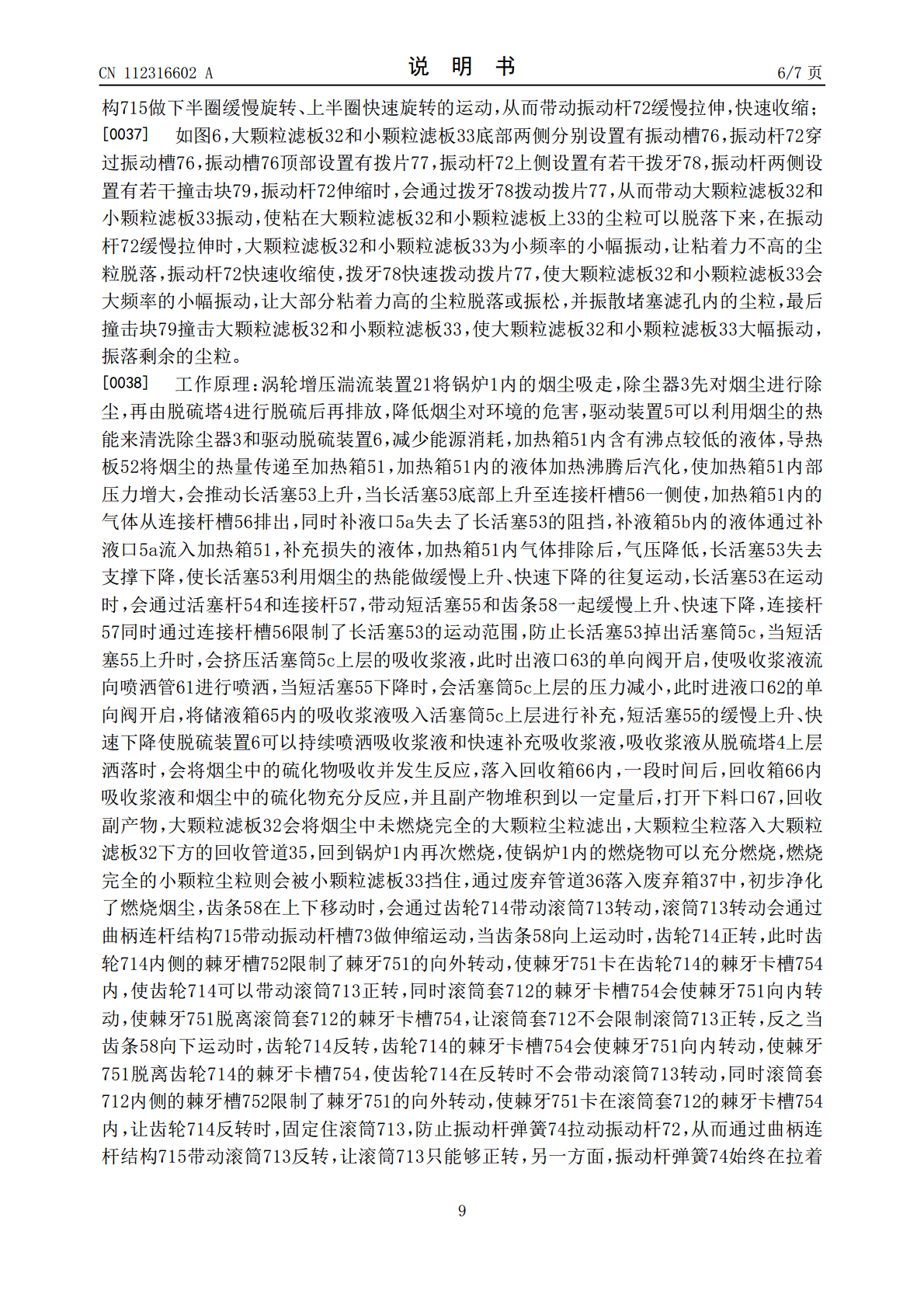

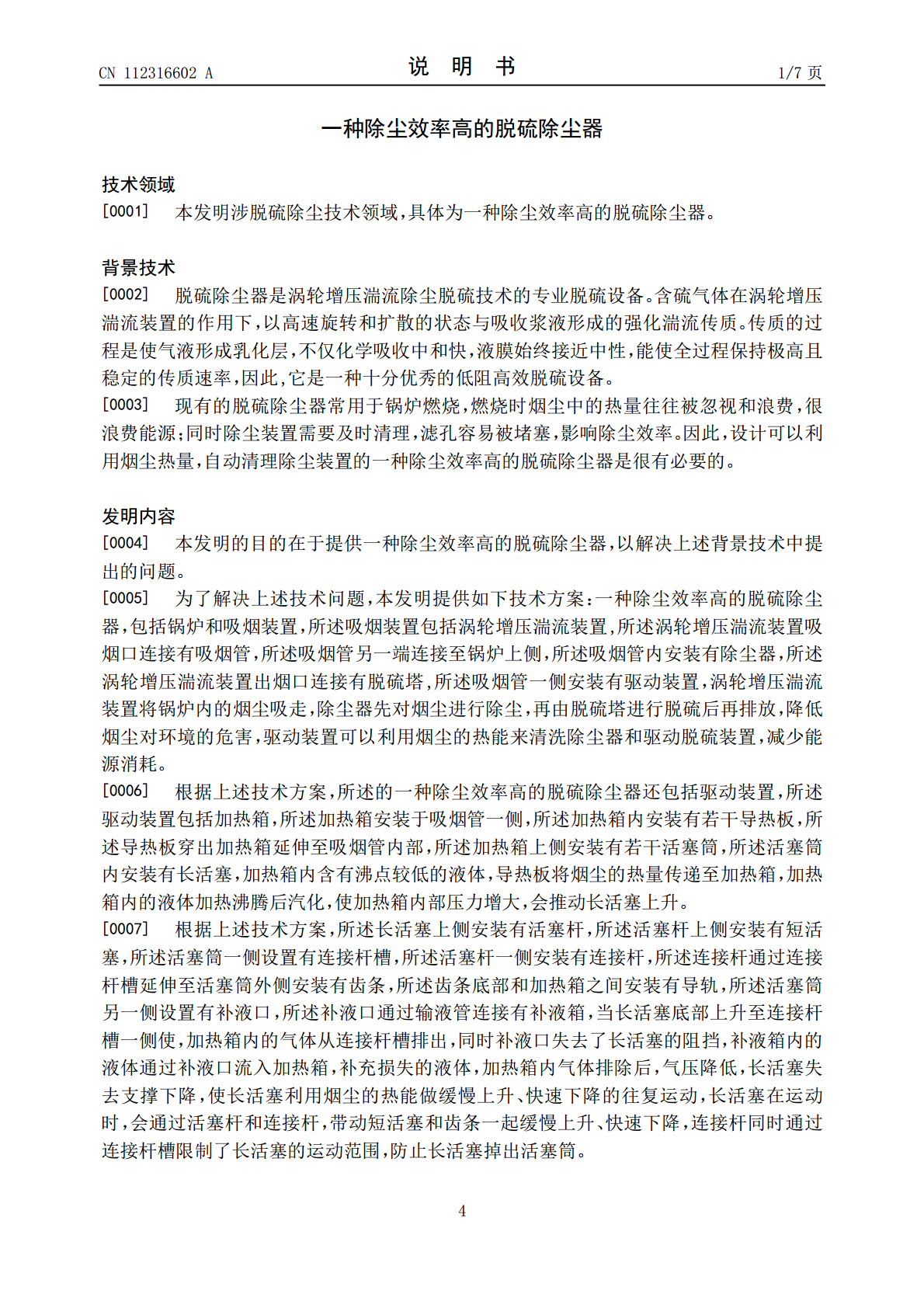

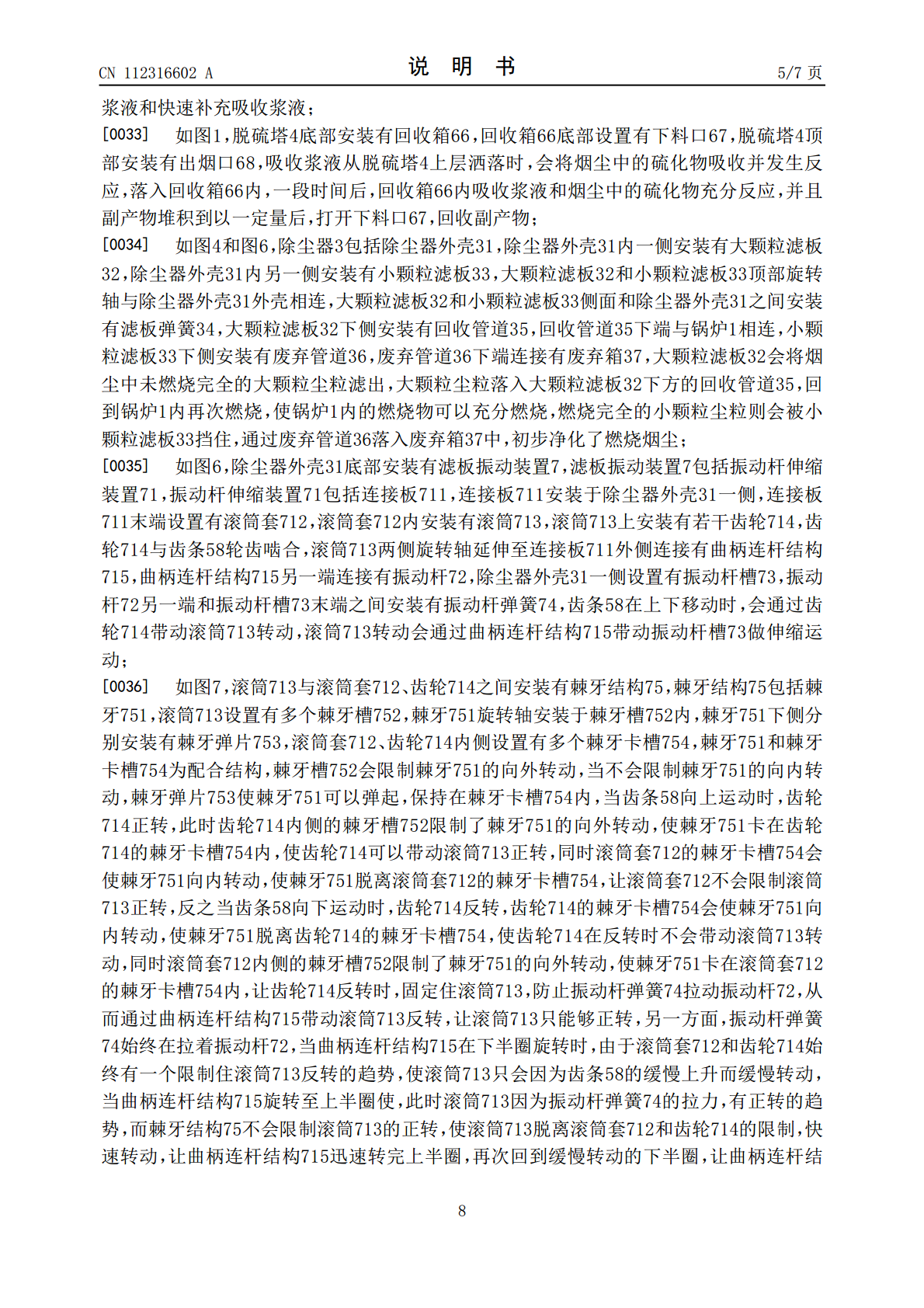

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112316602A(43)申请公布日2021.02.05(21)申请号202010924549.5(22)申请日2020.09.05(71)申请人江苏吉能达环境能源科技有限公司地址224000江苏省盐城市盐都区盐龙街道办事处健仁居委会(D)(72)发明人吕海峰曹海宁(74)专利代理机构盐城众创睿智知识产权代理事务所(普通合伙)32470代理人任翠涛(51)Int.Cl.B01D46/12(2006.01)B01D46/00(2006.01)B01D53/80(2006.01)B01D53/48(2006.01)权利要求书2页说明书7页附图6页(54)发明名称一种除尘效率高的脱硫除尘器(57)摘要本发明公开了一种除尘效率高的脱硫除尘器，包括锅炉和吸烟装置，所述吸烟装置包括涡轮增压湍流装置,所述涡轮增压湍流装置吸烟口连接有吸烟管，所述吸烟管另一端连接至锅炉上侧，所述吸烟管内安装有除尘器，所述涡轮增压湍流装置出烟口连接有脱硫塔，所述吸烟管一侧安装有驱动装置，所述除尘器底部安装有滤板振动装置，所述滤板振动装置包括振动杆伸缩装置，所述振动杆伸缩装置采用了棘牙结构，本发明利用烟尘的热能来清洗除尘器和驱动脱硫装置，具有节约能源和自动清理除尘装置，保证除尘装置效率的特点。CN112316602ACN112316602A权利要求书1/2页1.一种除尘效率高的脱硫除尘器，包括锅炉(1)和吸烟装置(2)，其特征在于：所述吸烟装置(2)包括涡轮增压湍流装置(21),所述涡轮增压湍流装置(21)吸烟口连接有吸烟管(22)，所述吸烟管(22)另一端连接至锅炉(1)上侧，所述吸烟管(22)内安装有除尘器(3)，所述涡轮增压湍流装置(21)出烟口连接有脱硫塔(4)，所述吸烟管(22)一侧安装有驱动装置(5)。2.根据权利要求1所述的一种除尘效率高的脱硫除尘器，其特征在于：所述驱动装置(5)包括加热箱(51)，所述加热箱(51)安装于吸烟管(22)一侧，所述加热箱(51)内安装有若干导热板(52)，所述导热板(52)穿出加热箱(51)延伸至吸烟管(2)内部，所述加热箱(51)上侧安装有若干活塞筒(5c)，所述活塞筒(5c)内安装有长活塞(53)。3.根据权利要求2所述的一种除尘效率高的脱硫除尘器，其特征在于：所述长活塞(53)上侧安装有活塞杆(54)，所述活塞杆(54)上侧安装有短活塞(55)，所述活塞筒(5c)一侧设置有连接杆槽(56)，所述活塞杆(54)一侧安装有连接杆(57)，所述连接杆(57)通过连接杆槽(56)延伸至活塞筒(5c)外侧安装有齿条(58)，所述齿条(58)底部和加热箱(51)之间安装有导轨(59)，所述活塞筒(5c)另一侧设置有补液口(5a)，所述补液口(5a)通过输液管连接有补液箱(5b)。4.根据权利要求3所述的一种除尘效率高的脱硫除尘器，其特征在于：还包括脱硫装置(6)，所述脱硫装置(6)包括喷洒管(61)，所述喷洒管(61)位于脱硫塔(4)内部顶端，所述活塞筒(5c)顶部设置有进液口(62)和出液口(63)，所述进液口(62)和出液口(63)内分别安装有不同方向安装的单向阀(64)，所述进液口(62)通过输液管连接有储液箱(65)，所述出液口(63)通过输液管连接至喷洒管(61)。5.根据权利要求4所述的一种除尘效率高的脱硫除尘器，其特征在于：所述脱硫塔(4)底部安装有回收箱(66)，所述回收箱(66)底部设置有下料口(67)，所述脱硫塔(4)顶部安装有出烟口(68)。6.根据权利要求1所述的一种除尘效率高的脱硫除尘器，其特征在于：所述除尘器(3)包括除尘器外壳(31)，所述除尘器外壳(31)内一侧安装有大颗粒滤板(32)，所述除尘器外壳(31)内另一侧安装有小颗粒滤板(33)，所述大颗粒滤板(32)和小颗粒滤板(33)顶部旋转轴与除尘器外壳(31)外壳相连，所述大颗粒滤板(32)和小颗粒滤板(33)侧面和除尘器外壳(31)之间安装有滤板弹簧(34)，所述大颗粒滤板(32)下侧安装有回收管道(35)，所述回收管道(35)下端与锅炉(1)相连，所述小颗粒滤板(33)下侧安装有废弃管道(36)，所述废弃管道(36)下端连接有废弃箱(37)。7.根据权利要求6所述的一种除尘效率高的脱硫除尘器，其特征在于：所述除尘器外壳(31)底部安装有滤板振动装置(7)，所述滤板振动装置(7)包括振动杆伸缩装置(71)，所述振动杆伸缩装置(71)包括连接板(711)，所述连接板(711)安装于除尘器外壳(31)一侧，所述连接板(711)末端设置有滚筒套(712)，所述滚筒套(712)内安装有滚筒(713)，所述滚筒(713)上安装有若干齿轮(714)，所述齿轮(714)与
