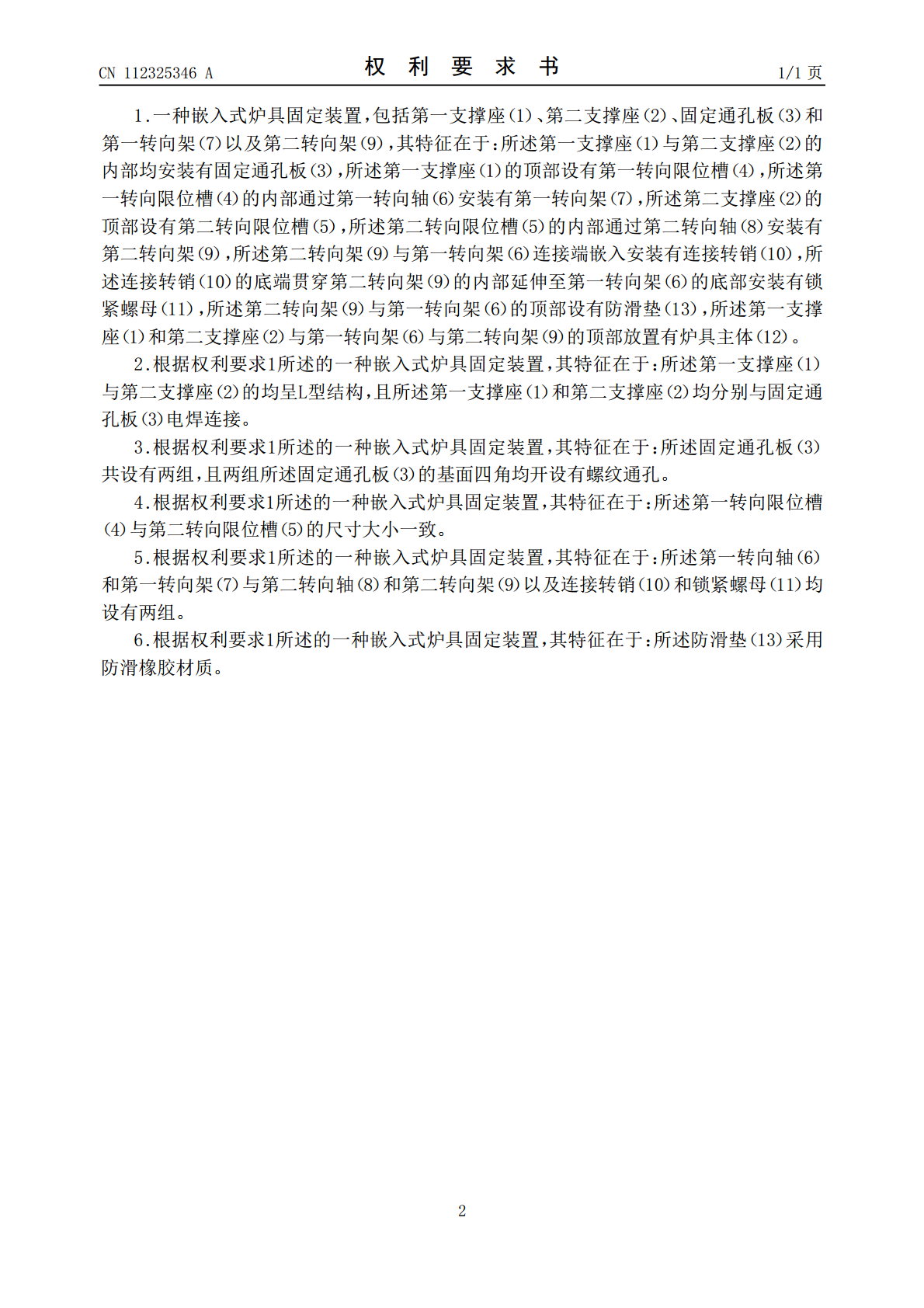

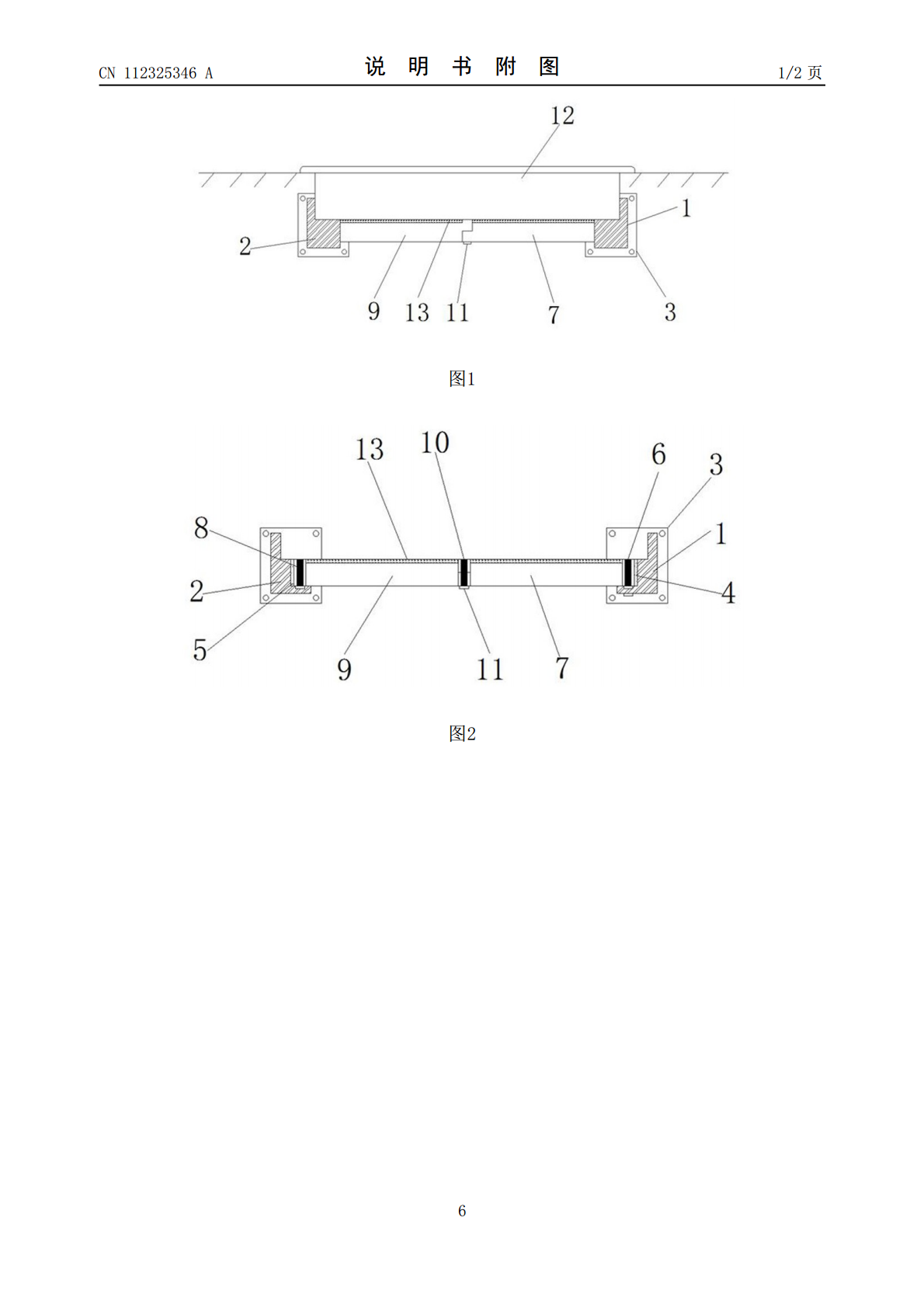

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112325346A(43)申请公布日2021.02.05(21)申请号202011304831.X(22)申请日2020.11.20(71)申请人湖南三木龙威能源科技股份有限公司地址427000湖南省张家界市桑植县利福塔赤溪村工业园B区(72)发明人徐作平徐龙徐胜华张再刚(74)专利代理机构张家界市慧诚商标专利事务所43209代理人高红旺(51)Int.Cl.F24C15/08(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种嵌入式炉具固定装置(57)摘要本发明涉及炉具固定用具技术领域，尤其为一种嵌入式炉具固定装置，包括第一支撑座、第二支撑座、固定通孔板和第一转向架以及第二转向架，所述第一支撑座与第二支撑座的内部均安装有固定通孔板，所述第一支撑座的顶部设有第一转向限位槽，所述第一转向限位槽的内部通过第一转向轴安装有第一转向架，所述第二支撑座的顶部设有第二转向限位槽，所述第二转向限位槽的内部通过第二转向轴安装有第二转向架，所述第二转向架与第一转向架连接端嵌入安装有连接转销，整体装置结构简单，方便安装，结构便于根据不同尺寸长度的炉具主体进行调节支撑使用，适用性广，且稳定性和实用性较高，具有一定的推广价值。CN112325346ACN112325346A权利要求书1/1页1.一种嵌入式炉具固定装置，包括第一支撑座（1）、第二支撑座（2）、固定通孔板（3）和第一转向架（7）以及第二转向架（9），其特征在于：所述第一支撑座（1）与第二支撑座（2）的内部均安装有固定通孔板（3），所述第一支撑座（1）的顶部设有第一转向限位槽（4），所述第一转向限位槽（4）的内部通过第一转向轴（6）安装有第一转向架（7），所述第二支撑座（2）的顶部设有第二转向限位槽（5），所述第二转向限位槽（5）的内部通过第二转向轴（8）安装有第二转向架（9），所述第二转向架（9）与第一转向架（6）连接端嵌入安装有连接转销（10），所述连接转销（10）的底端贯穿第二转向架（9）的内部延伸至第一转向架（6）的底部安装有锁紧螺母（11），所述第二转向架（9）与第一转向架（6）的顶部设有防滑垫（13），所述第一支撑座（1）和第二支撑座（2）与第一转向架（6）与第二转向架（9）的顶部放置有炉具主体（12）。2.根据权利要求1所述的一种嵌入式炉具固定装置，其特征在于：所述第一支撑座（1）与第二支撑座（2）的均呈L型结构，且所述第一支撑座（1）和第二支撑座（2）均分别与固定通孔板（3）电焊连接。3.根据权利要求1所述的一种嵌入式炉具固定装置，其特征在于：所述固定通孔板（3）共设有两组，且两组所述固定通孔板（3）的基面四角均开设有螺纹通孔。4.根据权利要求1所述的一种嵌入式炉具固定装置，其特征在于：所述第一转向限位槽（4）与第二转向限位槽（5）的尺寸大小一致。5.根据权利要求1所述的一种嵌入式炉具固定装置，其特征在于：所述第一转向轴（6）和第一转向架（7）与第二转向轴（8）和第二转向架（9）以及连接转销（10）和锁紧螺母（11）均设有两组。6.根据权利要求1所述的一种嵌入式炉具固定装置，其特征在于：所述防滑垫（13）采用防滑橡胶材质。2CN112325346A说明书1/3页一种嵌入式炉具固定装置技术领域[0001]本发明涉及炉具固定用具技术领域，具体为一种嵌入式炉具固定装置。背景技术[0002]炉具即灶具，灶具按使用气种分为：天燃气灶、人工煤气灶、液化石油气灶、电磁灶，按材质分为：有铸铁灶、不锈钢灶、搪瓷灶，按灶眼分为：单眼灶、双眼灶、多眼灶，按点火方式分为：电脉剖点火灶、压电陶瓷点火灶，按安装方式分为：台式灶、嵌入式灶，嵌入式炉具通过固定装置进行安装，现有的嵌入式炉具固定装置，不便安装，不便于调节支撑使用，适用性不足，因此需要一种嵌入式炉具固定装置对上述问题做出改善。发明内容[0003]本发明的目的在于提供一种嵌入式炉具固定装置，以解决上述背景技术中提出的问题。[0004]为实现上述目的，本发明提供如下技术方案：一种嵌入式炉具固定装置，包括第一支撑座、第二支撑座、固定通孔板和第一转向架以及第二转向架，所述第一支撑座与第二支撑座的内部均安装有固定通孔板，所述第一支撑座的顶部设有第一转向限位槽，所述第一转向限位槽的内部通过第一转向轴安装有第一转向架，所述第二支撑座的顶部设有第二转向限位槽，所述第二转向限位槽的内部通过第二转向轴安装有第二转向架，所述第二转向架与第一转向架连接端嵌入安装有连接转销，所述连接转销的底端贯穿第二转向架的内部延伸至第一转向架的底部安装有锁紧螺母，所述第二转向架与第一转向架的顶部设有防滑垫，所述第一支撑座和第二支撑座与第一转向架与第二转向架的顶部放置有炉具主体。[000
