一种双碱法脱硫装置.pdf

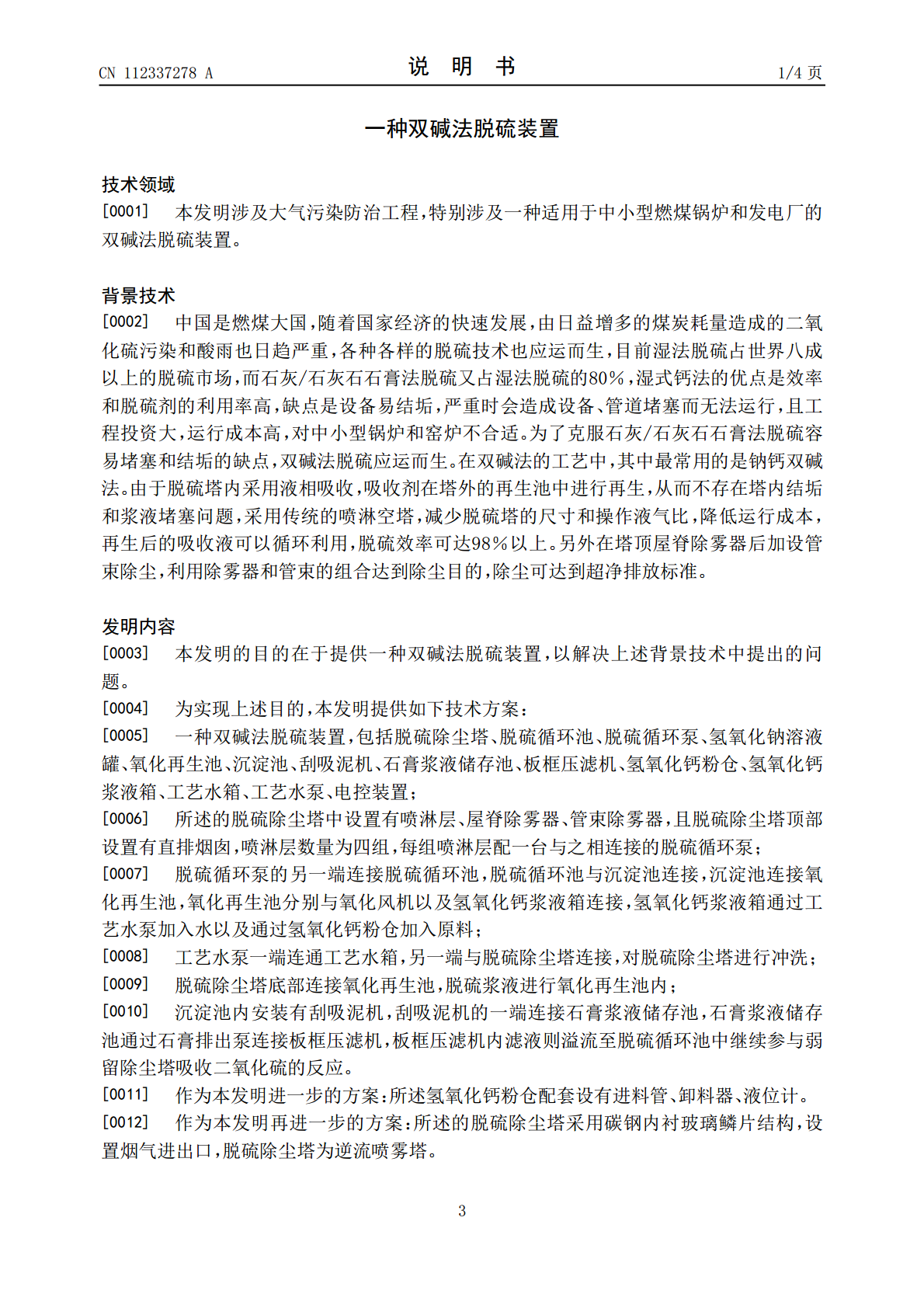

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112337278A(43)申请公布日2021.02.09(21)申请号202011238090.X(22)申请日2020.11.09(71)申请人碧水蓝天环境工程有限公司地址252002山东省聊城市聊城经济开发区牡丹江8号(72)发明人许广斌张鑫刘永胜郭英强任景超郭效森(51)Int.Cl.B01D53/50(2006.01)B01D53/80(2006.01)B01D53/96(2006.01)权利要求书1页说明书4页附图1页(54)发明名称一种双碱法脱硫装置(57)摘要本发明公开了一种双碱法脱硫装置，包括脱硫除尘塔，脱硫除尘塔中设置有喷淋层、屋脊除雾器、管束除雾器，喷淋层数量为四组，每组喷淋层配一台与之相连接的脱硫循环泵；脱硫循环泵的另一端连接脱硫循环池，脱硫循环池与沉淀池连接，沉淀池连接氧化再生池，氧化再生池分别与氧化风机以及氢氧化钙浆液箱连接；沉淀池内安装有刮吸泥机，刮吸泥机的一端连接石膏浆液储存池，石膏浆液储存池通过石膏排出泵连接板框压滤机，板框压滤机内滤液则溢流至脱硫循环池中继续参与弱留除尘塔吸收二氧化硫的反应。本发明满足了中小型锅炉和窑炉脱硫和除尘达标排放的需要；减少脱硫塔的尺寸和操作液气比，降低了工程建设和运行成本。CN112337278ACN112337278A权利要求书1/1页1.一种双碱法脱硫装置，其特征在于，包括脱硫除尘塔(1)、脱硫循环池(13)、脱硫循环泵(4)、氢氧化钠溶液罐(7)、氧化再生池(5)、沉淀池(6)、刮吸泥机(9)、石膏浆液储存池(10)、板框压滤机(12)、氢氧化钙粉仓(17)、氢氧化钙浆液箱(16)、工艺水箱(15)、工艺水泵(14)、电控装置；所述的脱硫除尘塔(1)中设置有喷淋层、屋脊除雾器(2)、管束除雾器(3)，且脱硫除尘塔(1)顶部设置有直排烟囱，喷淋层数量为四组，每组喷淋层配一台与之相连接的脱硫循环泵(4)；脱硫循环泵(4)的另一端连接脱硫循环池(13)，脱硫循环池(13)与沉淀池(6)连接，沉淀池(6)连接氧化再生池(5)，氧化再生池(5)分别与氧化风机(8)以及氢氧化钙浆液箱(16)连接，氢氧化钙浆液箱(16)通过工艺水泵(14)加入水以及通过氢氧化钙粉仓(17)加入原料；工艺水泵(14)一端连通工艺水箱(15)，另一端与脱硫除尘塔(1)连接，对脱硫除尘塔(1)进行冲洗；脱硫除尘塔(1)底部连接氧化再生池(5)，脱硫浆液进行氧化再生池(5)内；沉淀池(6)内安装有刮吸泥机(9)，刮吸泥机(9)的一端连接石膏浆液储存池(10)，石膏浆液储存池(10)通过石膏排出泵(11)连接板框压滤机(12)，板框压滤机(12)内滤液则溢流至脱硫循环池(13)中继续参与弱留除尘塔吸收二氧化硫的反应。2.根据权利要求1所述的一种双碱法脱硫装置，其特征在于，所述氢氧化钙粉仓(17)配套设有进料管、卸料器、液位计。3.根据权利要求1所述的一种双碱法脱硫装置，其特征在于，所述的脱硫除尘塔(1)采用碳钢内衬玻璃鳞片结构，设置烟气进出口，脱硫除尘塔(1)为逆流喷雾塔。4.根据权利要求1所述的一种双碱法脱硫装置，其特征在于，所述的脱硫循环泵(4)采用全金属304L自吸泵，用以为脱硫循环浆液提供动力。5.根据权利要求1所述的一种双碱法脱硫装置，其特征在于，所述的氢氧化钠溶液罐(7)采用304材质，其设有液位计和相应管口，配套卸碱泵及相应管道、阀门，用以向脱硫循环池(13)内补充碱度，控制循环浆液的PH值。6.根据权利要求1所述的一种双碱法脱硫装置，其特征在于，所述的氧化再生池(5)采用地下钢筋混凝土结构，内设有搅拌器，且脱硫循环池(13)和沉淀池(6)均采用地下钢筋混凝土结构。7.根据权利要求1所述的一种双碱法脱硫装置，其特征在于，所述的氢氧化钙粉仓(17)配套设有进料管、卸料器、称重装置、液位计。8.根据权利要求1所述的一种双碱法脱硫装置，其特征在于，所述的氢氧化钙浆液箱(16)设有液位计、搅拌器和相应管口，用于配制氢氧化钙浆液并储存。9.根据权利要求1所述的一种双碱法脱硫装置，其特征在于，所述的工艺水箱(15)为碳钢防腐结构，且设有液位计和相应管口，用于工艺水的储存。2CN112337278A说明书1/4页一种双碱法脱硫装置技术领域[0001]本发明涉及大气污染防治工程，特别涉及一种适用于中小型燃煤锅炉和发电厂的双碱法脱硫装置。背景技术[0002]中国是燃煤大国，随着国家经济的快速发展，由日益增多的煤炭耗量造成的二氧化硫污染和酸雨也日趋严重，各种各样的脱硫技术也应运而生，目前湿法脱硫占世界八成以上的脱硫市场，而石灰/石灰石石膏法脱硫又占湿法脱硫的80％，湿式钙法的优点是效率和脱硫剂的利用率高，缺点是设备易结垢，严重时
