一种带有隐藏式通风装置的炉具.pdf

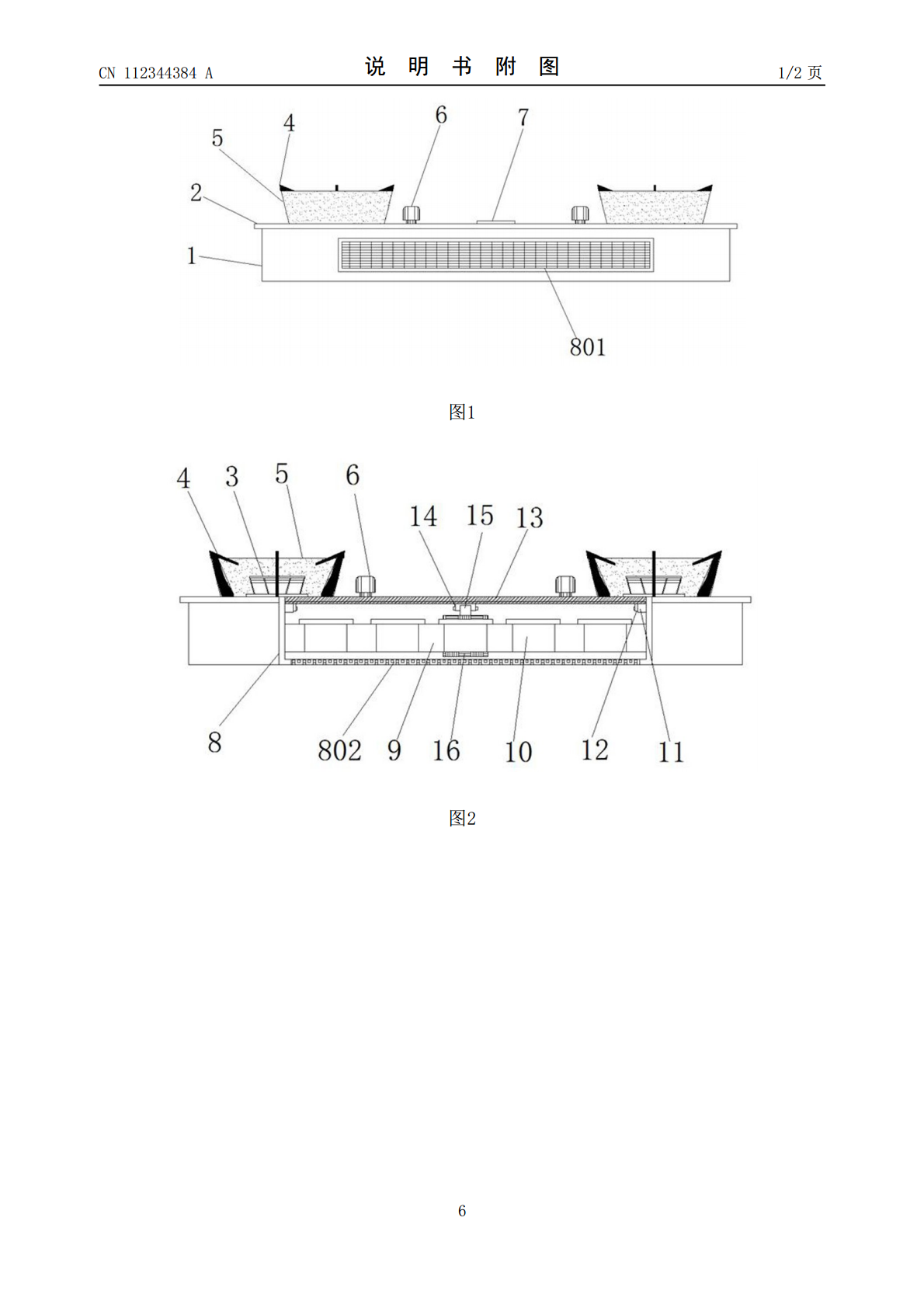

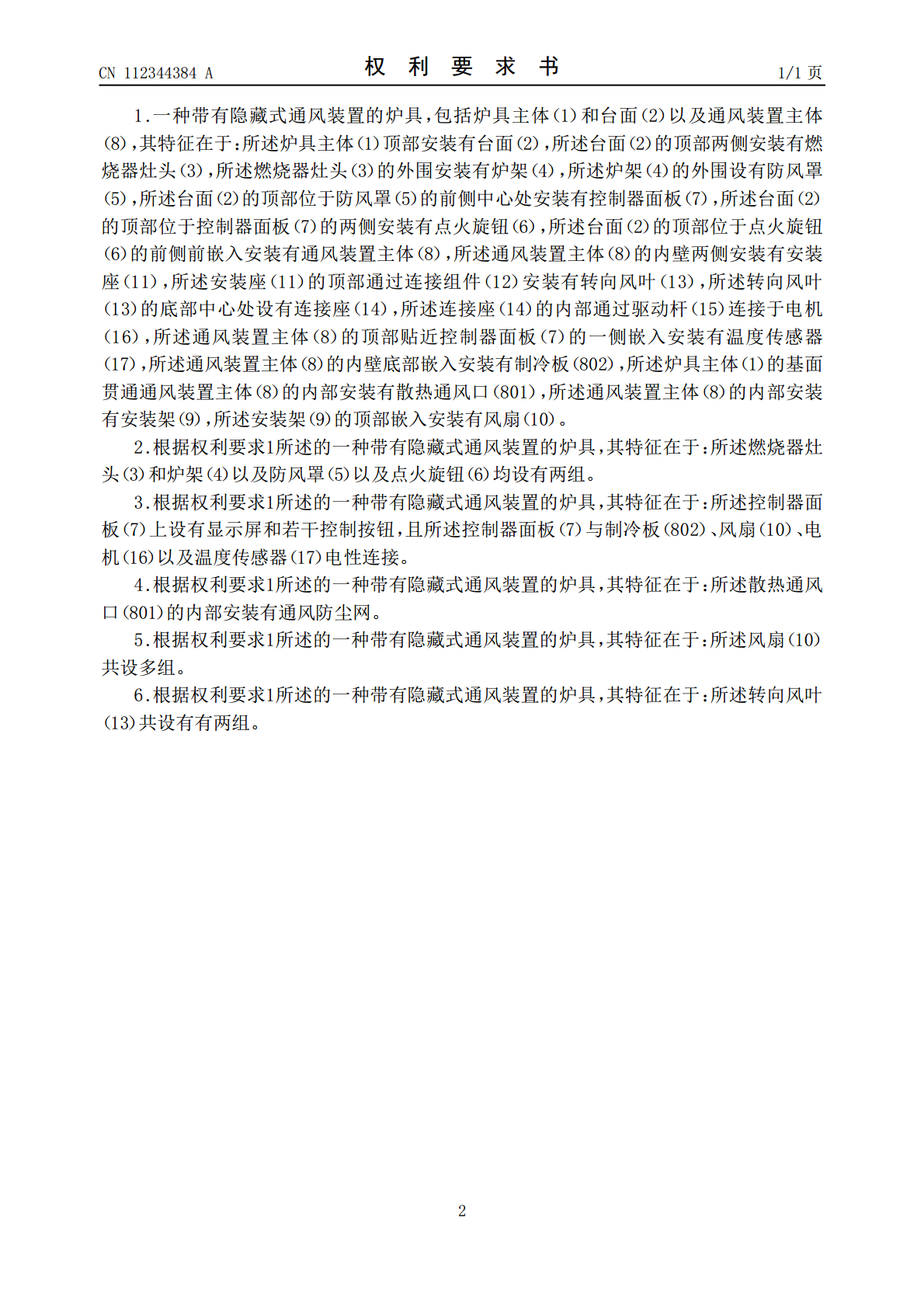

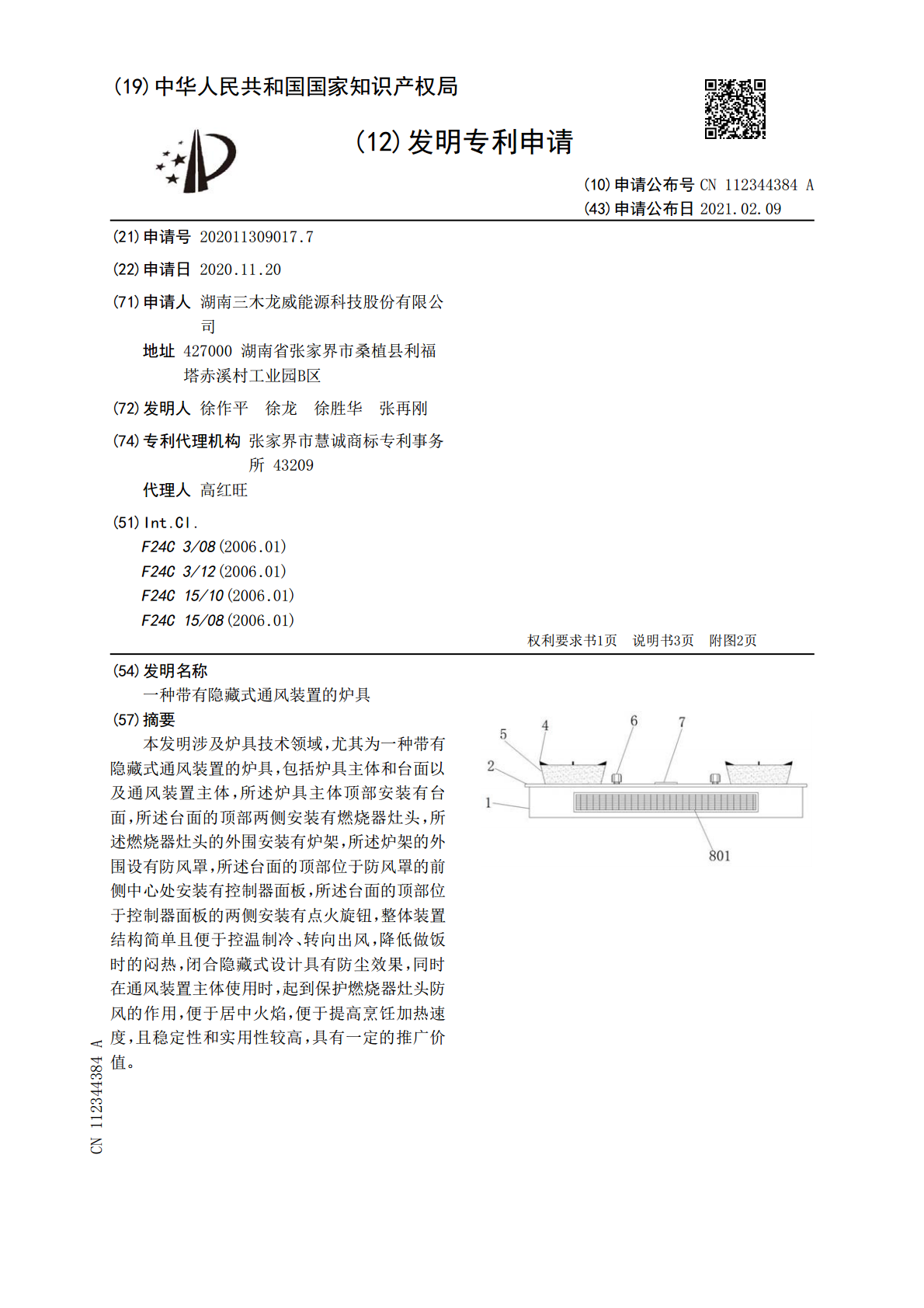

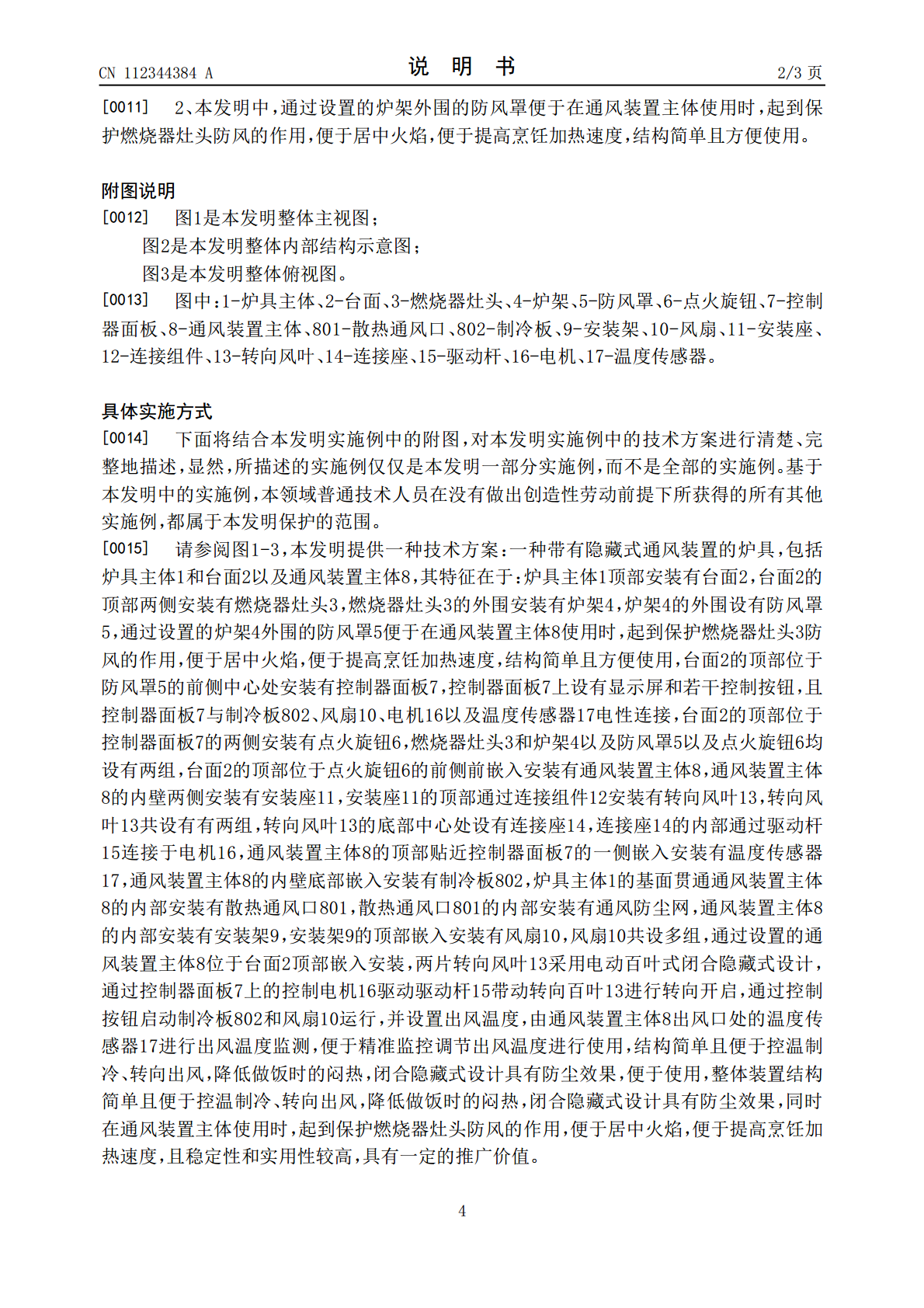

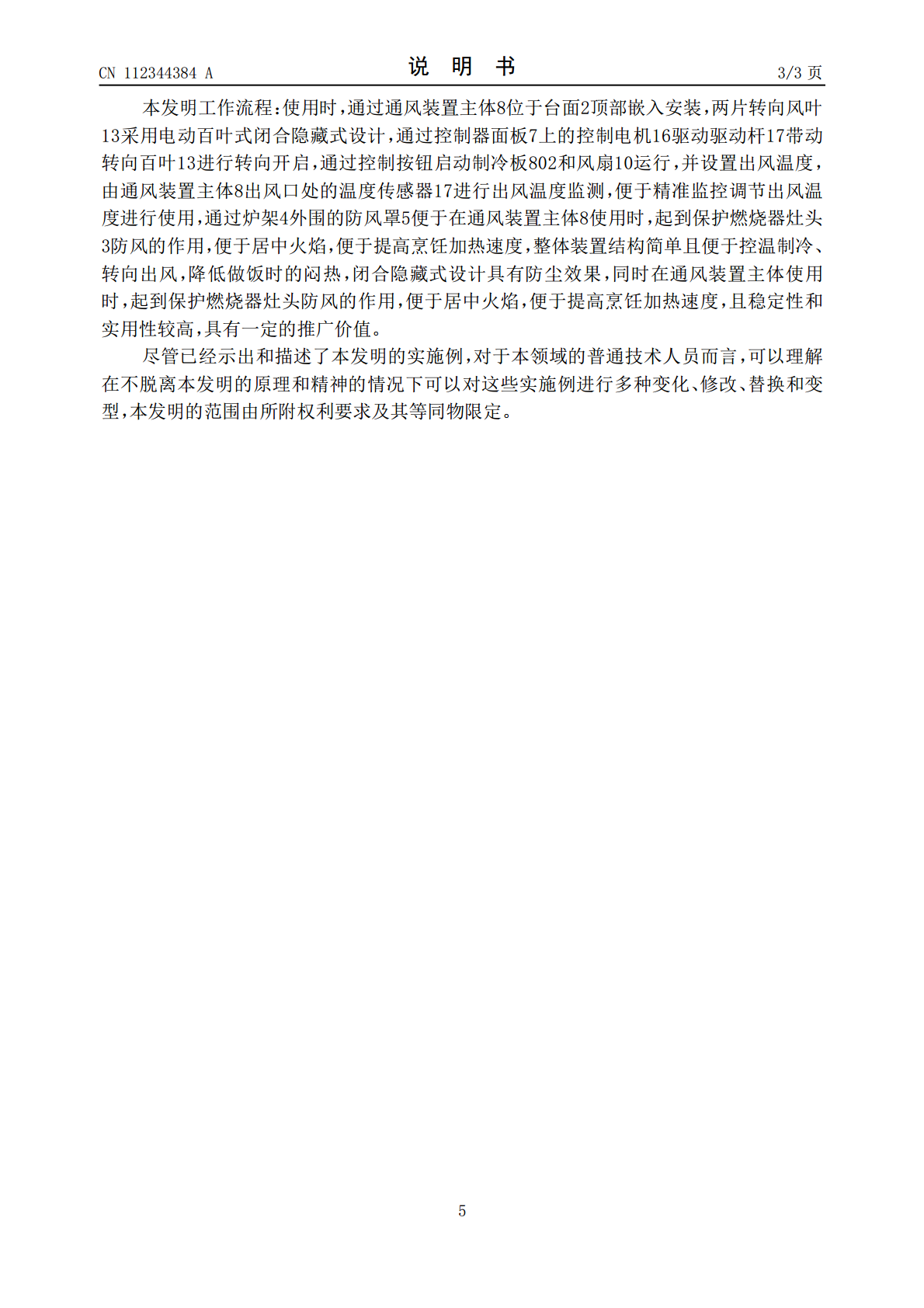

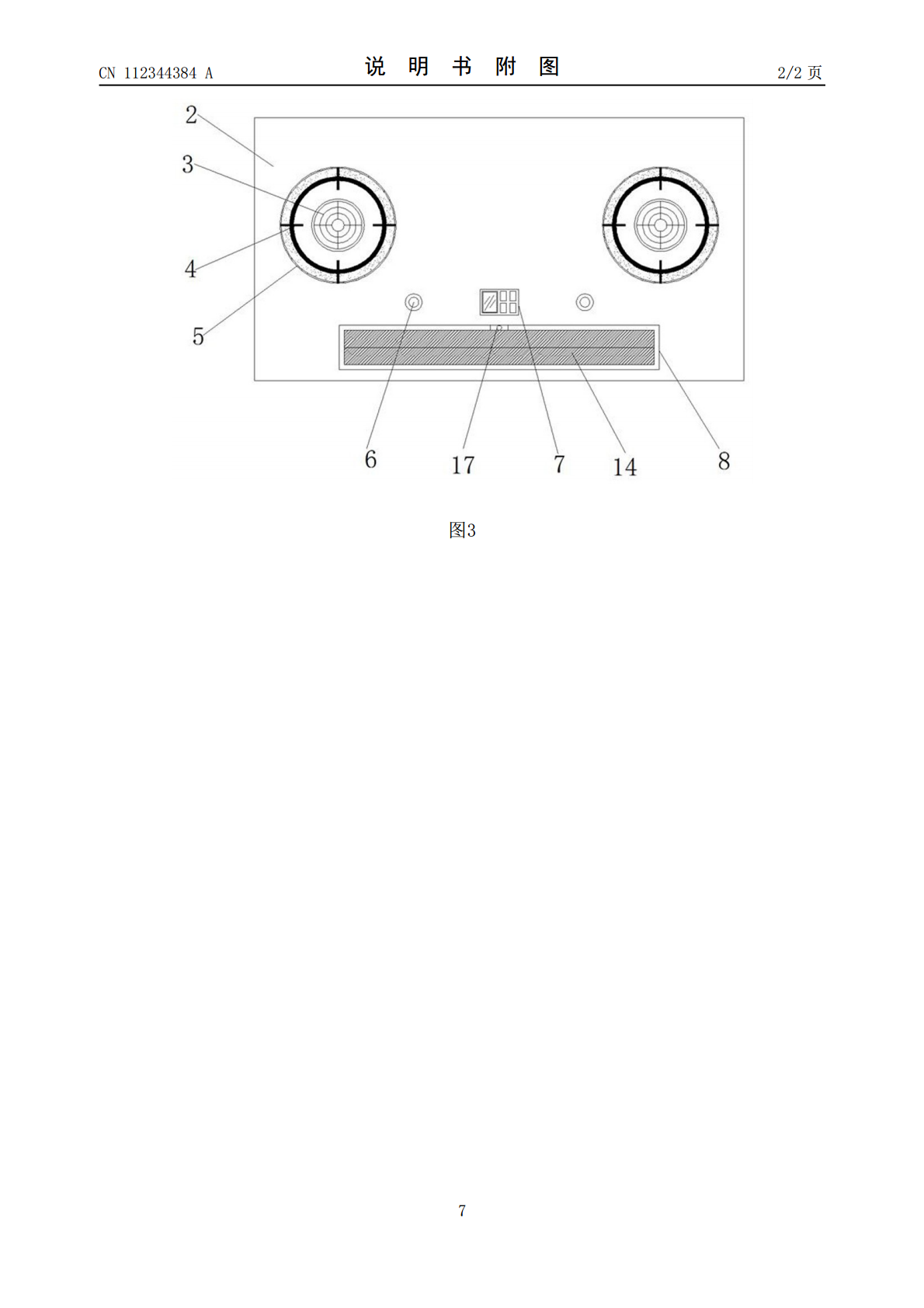

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112344384A(43)申请公布日2021.02.09(21)申请号202011309017.7(22)申请日2020.11.20(71)申请人湖南三木龙威能源科技股份有限公司地址427000湖南省张家界市桑植县利福塔赤溪村工业园B区(72)发明人徐作平徐龙徐胜华张再刚(74)专利代理机构张家界市慧诚商标专利事务所43209代理人高红旺(51)Int.Cl.F24C3/08(2006.01)F24C3/12(2006.01)F24C15/10(2006.01)F24C15/08(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种带有隐藏式通风装置的炉具(57)摘要本发明涉及炉具技术领域，尤其为一种带有隐藏式通风装置的炉具，包括炉具主体和台面以及通风装置主体，所述炉具主体顶部安装有台面，所述台面的顶部两侧安装有燃烧器灶头，所述燃烧器灶头的外围安装有炉架，所述炉架的外围设有防风罩，所述台面的顶部位于防风罩的前侧中心处安装有控制器面板，所述台面的顶部位于控制器面板的两侧安装有点火旋钮，整体装置结构简单且便于控温制冷、转向出风，降低做饭时的闷热，闭合隐藏式设计具有防尘效果，同时在通风装置主体使用时，起到保护燃烧器灶头防风的作用，便于居中火焰，便于提高烹饪加热速度，且稳定性和实用性较高，具有一定的推广价值。CN112344384ACN112344384A权利要求书1/1页1.一种带有隐藏式通风装置的炉具，包括炉具主体（1）和台面（2）以及通风装置主体（8），其特征在于：所述炉具主体（1）顶部安装有台面（2），所述台面（2）的顶部两侧安装有燃烧器灶头（3），所述燃烧器灶头（3）的外围安装有炉架（4），所述炉架（4）的外围设有防风罩（5），所述台面（2）的顶部位于防风罩（5）的前侧中心处安装有控制器面板（7），所述台面（2）的顶部位于控制器面板（7）的两侧安装有点火旋钮（6），所述台面（2）的顶部位于点火旋钮（6）的前侧前嵌入安装有通风装置主体（8），所述通风装置主体（8）的内壁两侧安装有安装座（11），所述安装座（11）的顶部通过连接组件（12）安装有转向风叶（13），所述转向风叶（13）的底部中心处设有连接座（14），所述连接座（14）的内部通过驱动杆（15）连接于电机（16），所述通风装置主体（8）的顶部贴近控制器面板（7）的一侧嵌入安装有温度传感器（17），所述通风装置主体（8）的内壁底部嵌入安装有制冷板（802），所述炉具主体（1）的基面贯通通风装置主体（8）的内部安装有散热通风口（801），所述通风装置主体（8）的内部安装有安装架（9），所述安装架（9）的顶部嵌入安装有风扇（10）。2.根据权利要求1所述的一种带有隐藏式通风装置的炉具，其特征在于：所述燃烧器灶头（3）和炉架（4）以及防风罩（5）以及点火旋钮（6）均设有两组。3.根据权利要求1所述的一种带有隐藏式通风装置的炉具，其特征在于：所述控制器面板（7）上设有显示屏和若干控制按钮，且所述控制器面板（7）与制冷板（802）、风扇（10）、电机（16）以及温度传感器（17）电性连接。4.根据权利要求1所述的一种带有隐藏式通风装置的炉具，其特征在于：所述散热通风口（801）的内部安装有通风防尘网。5.根据权利要求1所述的一种带有隐藏式通风装置的炉具，其特征在于：所述风扇（10）共设多组。6.根据权利要求1所述的一种带有隐藏式通风装置的炉具，其特征在于：所述转向风叶（13）共设有有两组。2CN112344384A说明书1/3页一种带有隐藏式通风装置的炉具技术领域[0001]本发明涉及炉具技术领域，具体为一种带有隐藏式通风装置的炉具。背景技术[0002]炉具的总称，指用以烹饪的供热设备，分固定和可移动两类，在夏季烹饪做饭的过程中，常常因炉具前温度过高导致汗流浃背，现有的炉具不具备通风装置，不便于控温制冷、转向出风，降低做饭时的闷热，不具备闭合隐藏式设计，不具防尘效果，同时通风降温时，不具备燃烧器灶头防风的作用，因此需要一种带有隐藏式通风装置的炉具对上述问题做出改善。发明内容[0003]本发明的目的在于提供一种带有隐藏式通风装置的炉具，以解决上述背景技术中提出的问题。[0004]为实现上述目的，本发明提供如下技术方案：一种带有隐藏式通风装置的炉具，包括炉具主体和台面以及通风装置主体，所述炉具主体顶部安装有台面，所述台面的顶部两侧安装有燃烧器灶头，所述燃烧器灶头的外围安装有炉架，所述炉架的外围设有防风罩，所述台面的顶部位于防风罩的前侧中心处安装有控制器面板，所述台面的顶部位于控制器面板的两侧安装有点火旋钮，所述台面的顶部位于点火旋钮的前侧前嵌入安装有通风装置主体，所述通风装置主体的内壁两侧
