气液分离及凝析液处理装置.pdf

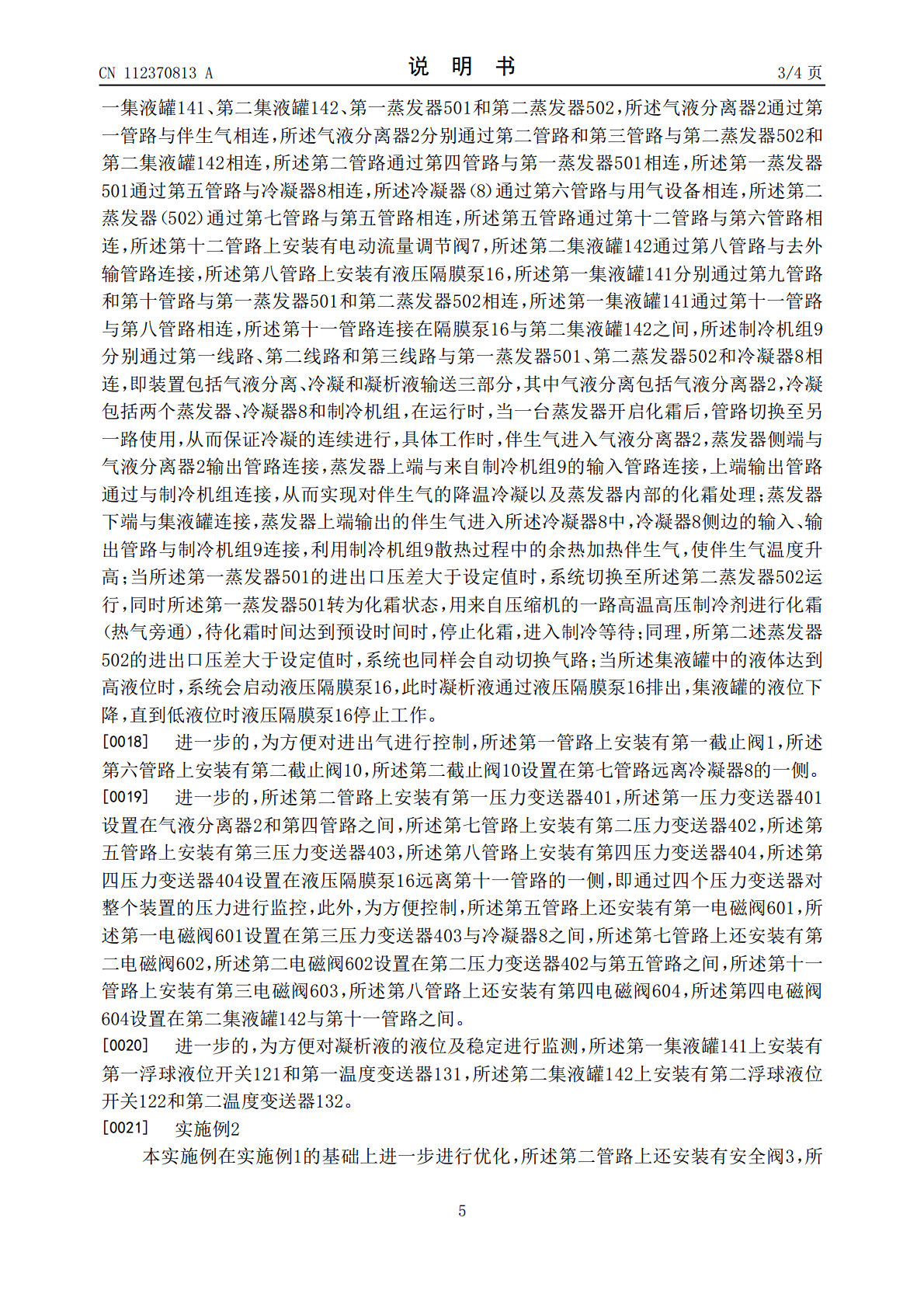

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112370813A(43)申请公布日2021.02.19(21)申请号202011418356.9(22)申请日2020.12.07(71)申请人上海焱晶燃烧设备检测有限公司地址201800上海市嘉定区嘉唐公路2382号1幢1层101室(72)发明人黎亚洲李军汤剑赵雄科王俊费炎森傅军冷飞跃王建宁刘峰廖晓炜徐洪涛张兴群席丽(51)Int.Cl.B01D5/00(2006.01)权利要求书1页说明书4页附图1页(54)发明名称气液分离及凝析液处理装置(57)摘要本发明涉及一种气液分离及凝析液处理装置，属于油田设备技术领域，包括气液分离器、冷凝器、制冷机组、第一集液罐、第二集液罐、第一蒸发器和第二蒸发器。本发明不仅从根本上解决了寒冷的工作条件下因供气不稳定、伴生气含湿量高及阀组堵塞等问题导致的油田用燃气加热炉系统不能连续稳定工作的问题，还可以将一系列伴生气处理过程中产生的凝析液输送至输油管道系统或用户指定的容器中，从而实现节能、安全、环保。CN112370813ACN112370813A权利要求书1/1页1.气液分离及凝析液处理装置，包括气液分离器（2）、冷凝器（8）、制冷机组（9）、第一集液罐（141）、第二集液罐（142）、第一蒸发器（501）和第二蒸发器（502），其特征在于：所述气液分离器（2）通过第一管路与伴生气相连，所述气液分离器（2）分别通过第二管路和第三管路与第二蒸发器（502）和第二集液罐（142）相连，所述第二管路通过第四管路与第一蒸发器（501）相连，所述第一蒸发器（501）通过第五管路与冷凝器（8）相连，所述冷凝器（8）通过第六管路与用气设备相连，所述第二蒸发器（502）通过第七管路与第五管路相连，所述第五管路通过第十二管路与第六管路相连，所述第十二管路上安装有电动流量调节阀（7），所述第二集液罐（142）通过第八管路与去外输管路连接，所述第八管路上安装有液压隔膜泵（16），所述第一集液罐（141）分别通过第九管路和第十管路与第一蒸发器（501）和第二蒸发器（502）相连，所述第一集液罐（141）通过第十一管路与第八管路相连，所述第十一管路连接在隔膜泵（16）与第二集液罐（142）之间，所述制冷机组（9）分别通过第一线路、第二线路和第三线路与第一蒸发器（501）、第二蒸发器（502）和冷凝器（8）相连。2.根据权利要求1所述的气液分离及凝析液处理装置，其特征在于：所述第一管路上安装有第一截止阀（1），所述第六管路上安装有第二截止阀（10），所述第二截止阀（10）设置在第七管路远离冷凝器（8）的一侧。3.根据权利要求2所述的气液分离及凝析液处理装置，其特征在于：所述第二管路上安装有第一压力变送器（401），所述第一压力变送器（401）设置在气液分离器（2）和第四管路之间，所述第七管路上安装有第二压力变送器（402），所述第五管路上安装有第三压力变送器（403），所述第八管路上安装有第四压力变送器（404），所述第四压力变送器（404）设置在液压隔膜泵（16）远离第十一管路的一侧。4.根据权利要求3所述的气液分离及凝析液处理装置，其特征在于：所述第五管路上还安装有第一电磁阀（601），所述第一电磁阀（601）设置在第三压力变送器（403）与冷凝器（8）之间，所述第七管路上还安装有第二电磁阀（602），所述第二电磁阀（602）设置在第二压力变送器（402）与第五管路之间，所述第十一管路上安装有第三电磁阀（603），所述第八管路上还安装有第四电磁阀（604），所述第四电磁阀（604）设置在第二集液罐（142）与第十一管路之间。5.根据权利要求1所述的气液分离及凝析液处理装置，其特征在于：所述第一集液罐（141）上安装有第一浮球液位开关（121）和第一温度变送器（131），所述第二集液罐（142）上安装有第二浮球液位开关（122）和第二温度变送器（132）。6.根据权利要求3所述的气液分离及凝析液处理装置，其特征在于：所述第二管路上还安装有安全阀（3），所述安全阀（3）设置在气液分离器（2）与第一压力变送器（401）之间。7.根据权利要求4所述的气液分离及凝析液处理装置，其特征在于：所述第十一管路上还安装有第一过滤器（151），所述第一过滤器（151）设置在第一集液罐（141）与第三电磁阀（603）之间，所述第八管路上还安装有第二过滤器（152），所述第二过滤器（152）设置在第二集液罐（142）与第四电磁阀（604）之间。8.根据权利要求4所述的气液分离及凝析液处理装置，其特征在于：所述第八管路上还安装有止回阀（17）和背压阀（18），所述背压阀（18）设置在第四压力变送器（404）与去外输管路之间，所述止回阀（17）设置在背压阀（18）
