油田加热炉并联运行偏流的管控方法和系统.pdf

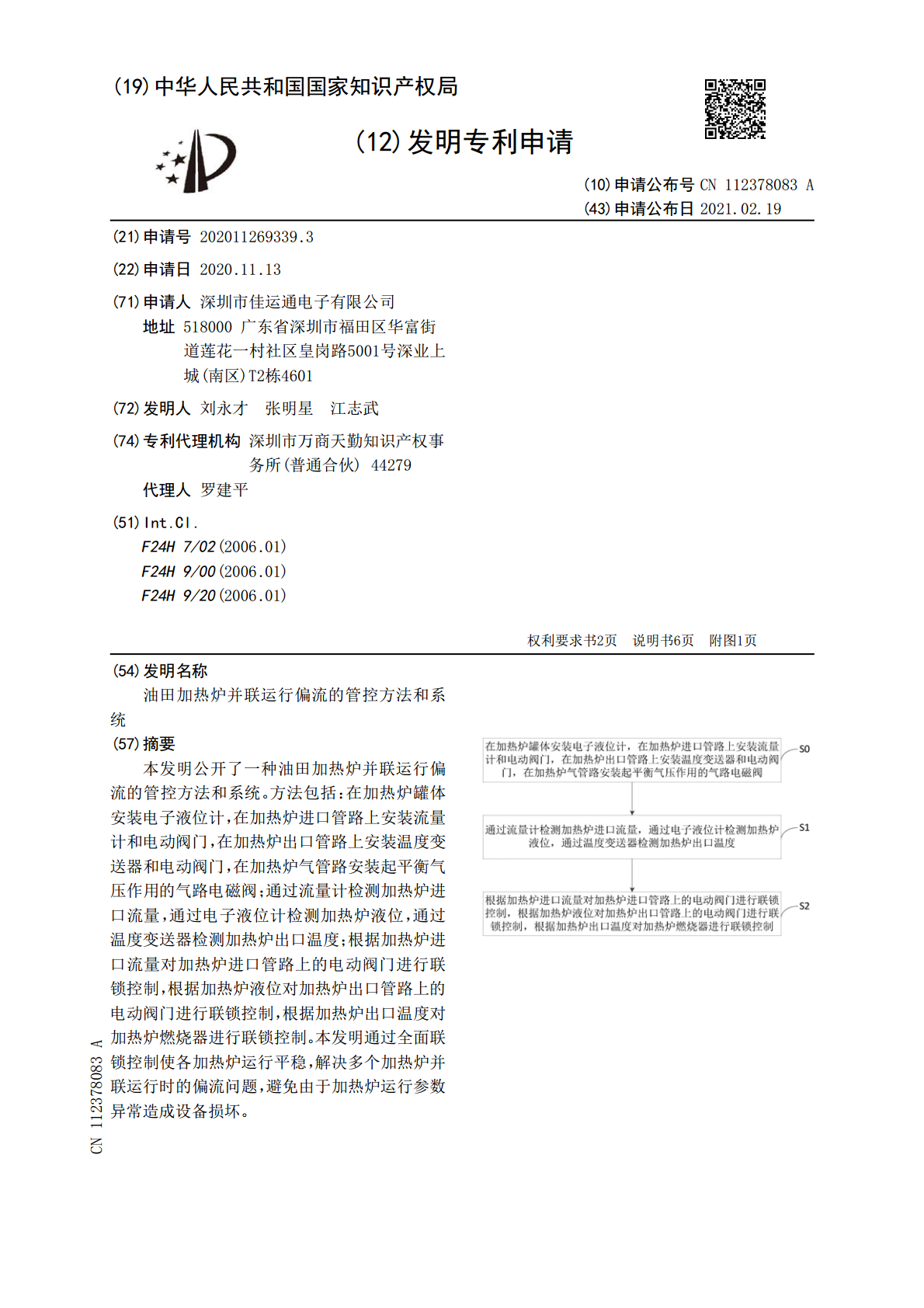

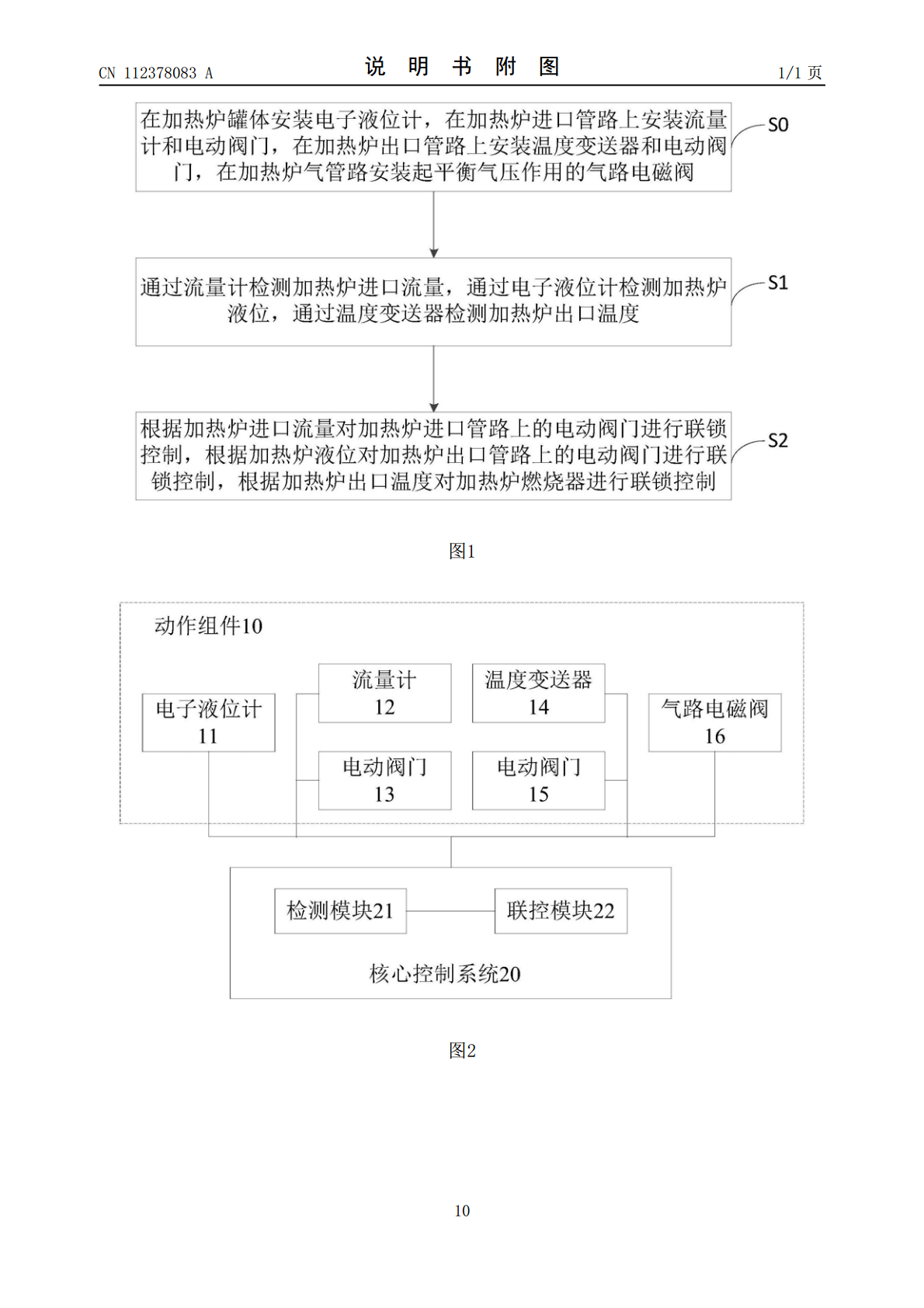

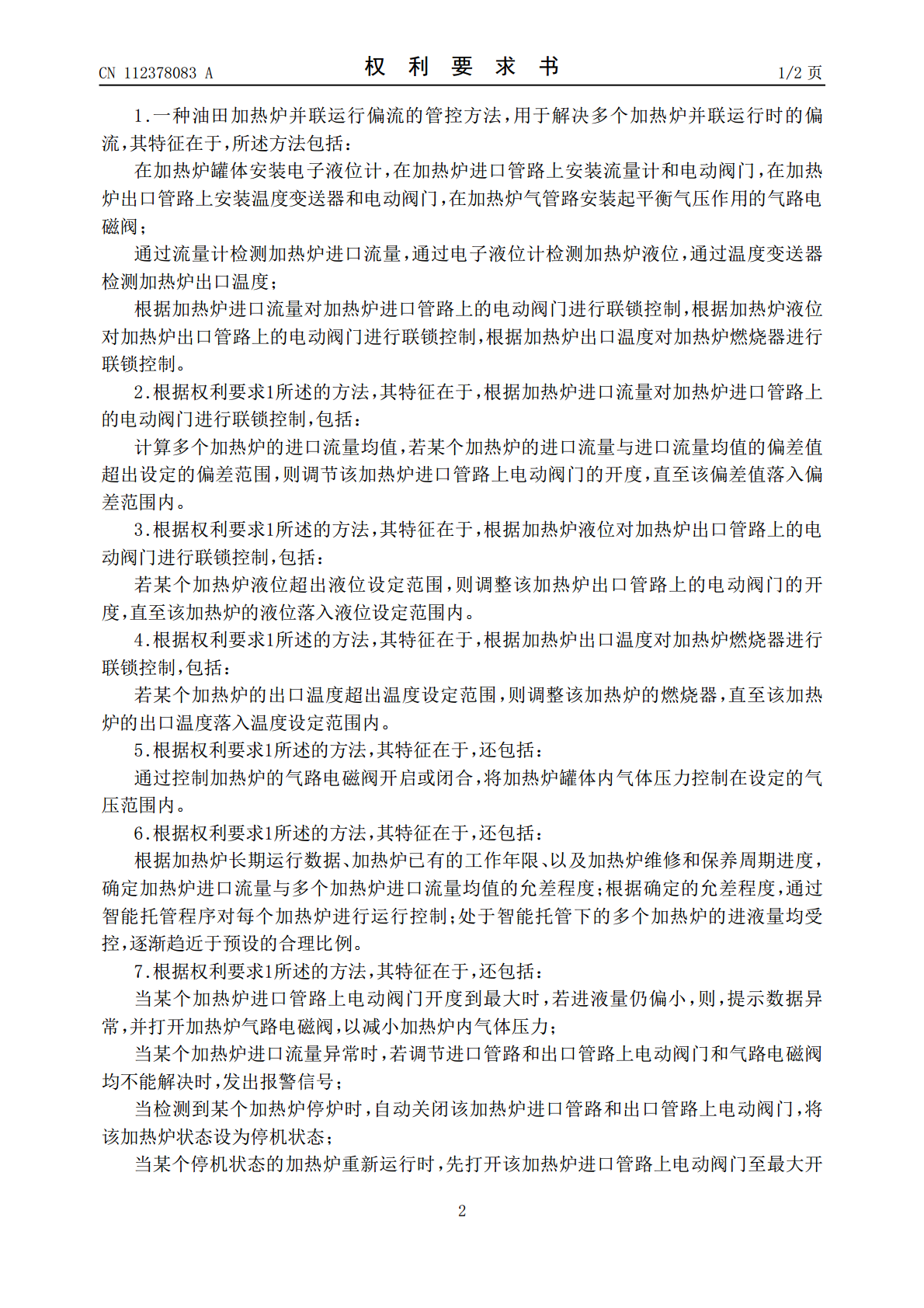

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112378083A(43)申请公布日2021.02.19(21)申请号202011269339.3(22)申请日2020.11.13(71)申请人深圳市佳运通电子有限公司地址518000广东省深圳市福田区华富街道莲花一村社区皇岗路5001号深业上城(南区)T2栋4601(72)发明人刘永才张明星江志武(74)专利代理机构深圳市万商天勤知识产权事务所(普通合伙)44279代理人罗建平(51)Int.Cl.F24H7/02(2006.01)F24H9/00(2006.01)F24H9/20(2006.01)权利要求书2页说明书6页附图1页(54)发明名称油田加热炉并联运行偏流的管控方法和系统(57)摘要本发明公开了一种油田加热炉并联运行偏流的管控方法和系统。方法包括：在加热炉罐体安装电子液位计，在加热炉进口管路上安装流量计和电动阀门，在加热炉出口管路上安装温度变送器和电动阀门，在加热炉气管路安装起平衡气压作用的气路电磁阀；通过流量计检测加热炉进口流量，通过电子液位计检测加热炉液位，通过温度变送器检测加热炉出口温度；根据加热炉进口流量对加热炉进口管路上的电动阀门进行联锁控制，根据加热炉液位对加热炉出口管路上的电动阀门进行联锁控制，根据加热炉出口温度对加热炉燃烧器进行联锁控制。本发明通过全面联锁控制使各加热炉运行平稳，解决多个加热炉并联运行时的偏流问题，避免由于加热炉运行参数异常造成设备损坏。CN112378083ACN112378083A权利要求书1/2页1.一种油田加热炉并联运行偏流的管控方法，用于解决多个加热炉并联运行时的偏流，其特征在于，所述方法包括：在加热炉罐体安装电子液位计，在加热炉进口管路上安装流量计和电动阀门，在加热炉出口管路上安装温度变送器和电动阀门，在加热炉气管路安装起平衡气压作用的气路电磁阀；通过流量计检测加热炉进口流量，通过电子液位计检测加热炉液位，通过温度变送器检测加热炉出口温度；根据加热炉进口流量对加热炉进口管路上的电动阀门进行联锁控制，根据加热炉液位对加热炉出口管路上的电动阀门进行联锁控制，根据加热炉出口温度对加热炉燃烧器进行联锁控制。2.根据权利要求1所述的方法，其特征在于，根据加热炉进口流量对加热炉进口管路上的电动阀门进行联锁控制，包括：计算多个加热炉的进口流量均值，若某个加热炉的进口流量与进口流量均值的偏差值超出设定的偏差范围，则调节该加热炉进口管路上电动阀门的开度，直至该偏差值落入偏差范围内。3.根据权利要求1所述的方法，其特征在于，根据加热炉液位对加热炉出口管路上的电动阀门进行联锁控制，包括：若某个加热炉液位超出液位设定范围，则调整该加热炉出口管路上的电动阀门的开度，直至该加热炉的液位落入液位设定范围内。4.根据权利要求1所述的方法，其特征在于，根据加热炉出口温度对加热炉燃烧器进行联锁控制，包括：若某个加热炉的出口温度超出温度设定范围，则调整该加热炉的燃烧器，直至该加热炉的出口温度落入温度设定范围内。5.根据权利要求1所述的方法，其特征在于，还包括：通过控制加热炉的气路电磁阀开启或闭合，将加热炉罐体内气体压力控制在设定的气压范围内。6.根据权利要求1所述的方法，其特征在于，还包括：根据加热炉长期运行数据、加热炉已有的工作年限、以及加热炉维修和保养周期进度，确定加热炉进口流量与多个加热炉进口流量均值的允差程度；根据确定的允差程度，通过智能托管程序对每个加热炉进行运行控制；处于智能托管下的多个加热炉的进液量均受控，逐渐趋近于预设的合理比例。7.根据权利要求1所述的方法，其特征在于，还包括：当某个加热炉进口管路上电动阀门开度到最大时，若进液量仍偏小，则，提示数据异常，并打开加热炉气路电磁阀，以减小加热炉内气体压力；当某个加热炉进口流量异常时，若调节进口管路和出口管路上电动阀门和气路电磁阀均不能解决时，发出报警信号；当检测到某个加热炉停炉时，自动关闭该加热炉进口管路和出口管路上电动阀门，将该加热炉状态设为停机状态；当某个停机状态的加热炉重新运行时，先打开该加热炉进口管路上电动阀门至最大开2CN112378083A权利要求书2/2页度，当加热炉液位达到设定范围时逐渐打开该加热炉出口管路上电动阀门，当该加热炉处于稳定状态时，控制该加热炉进入智能托管。8.一种油田加热炉并联运行偏流的管控系统，用于解决多个加热炉并联运行时的偏流，其特征在于，所述系统包括动作组件和核心控制系统；动作组件包括：在加热炉罐体安装的电子液位计，在加热炉进口管路上安装的流量计和电动阀门，在加热炉出口管路上安装的温度变送器和电动阀门，在加热炉气管路安装的起平衡气压作用的气路电磁阀；核心控制系统包括：检测模块，用于通过流量计检测加热炉进口流量，通过电子液位计检测
