一种焦炉煤气的净化系统.pdf

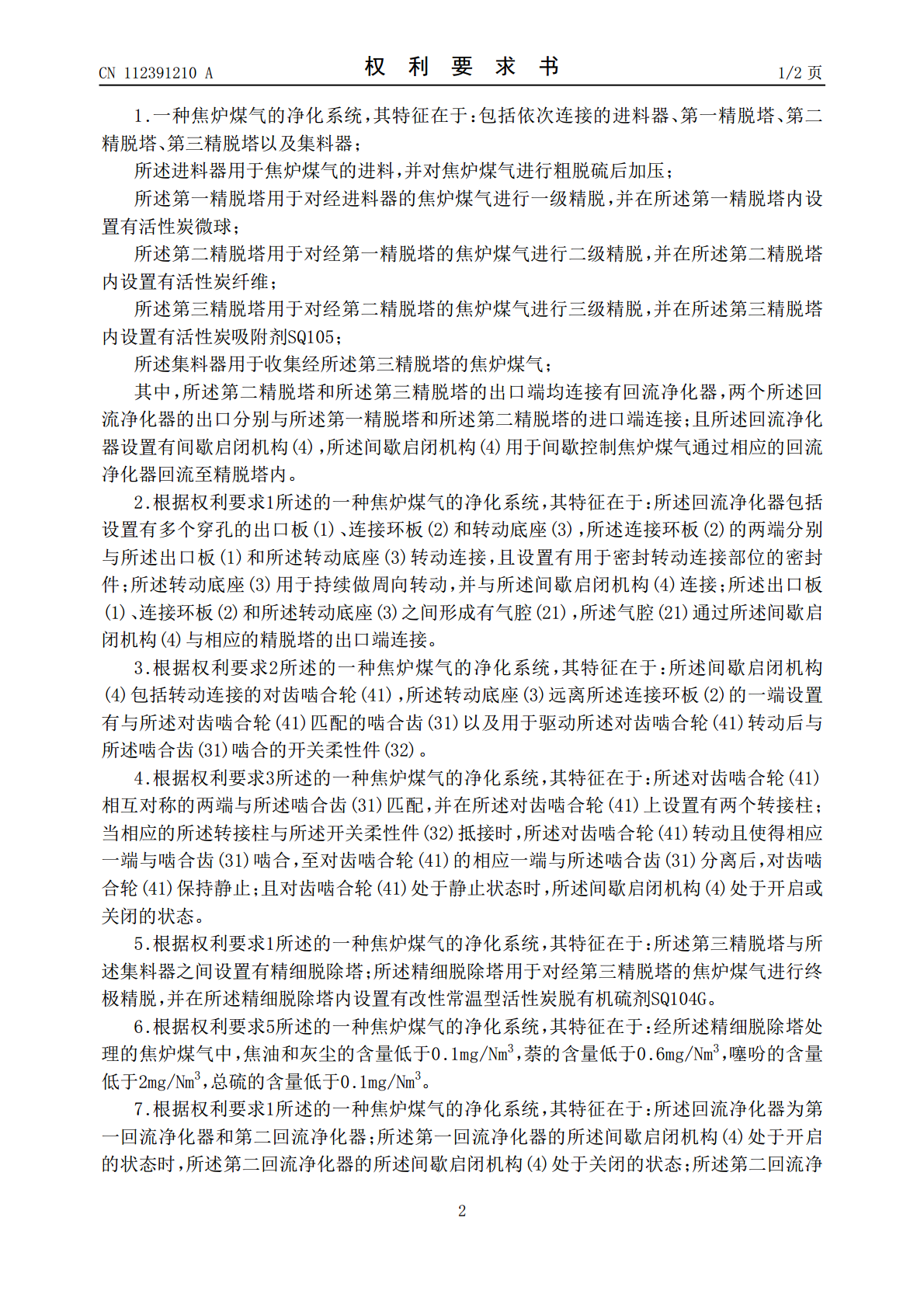

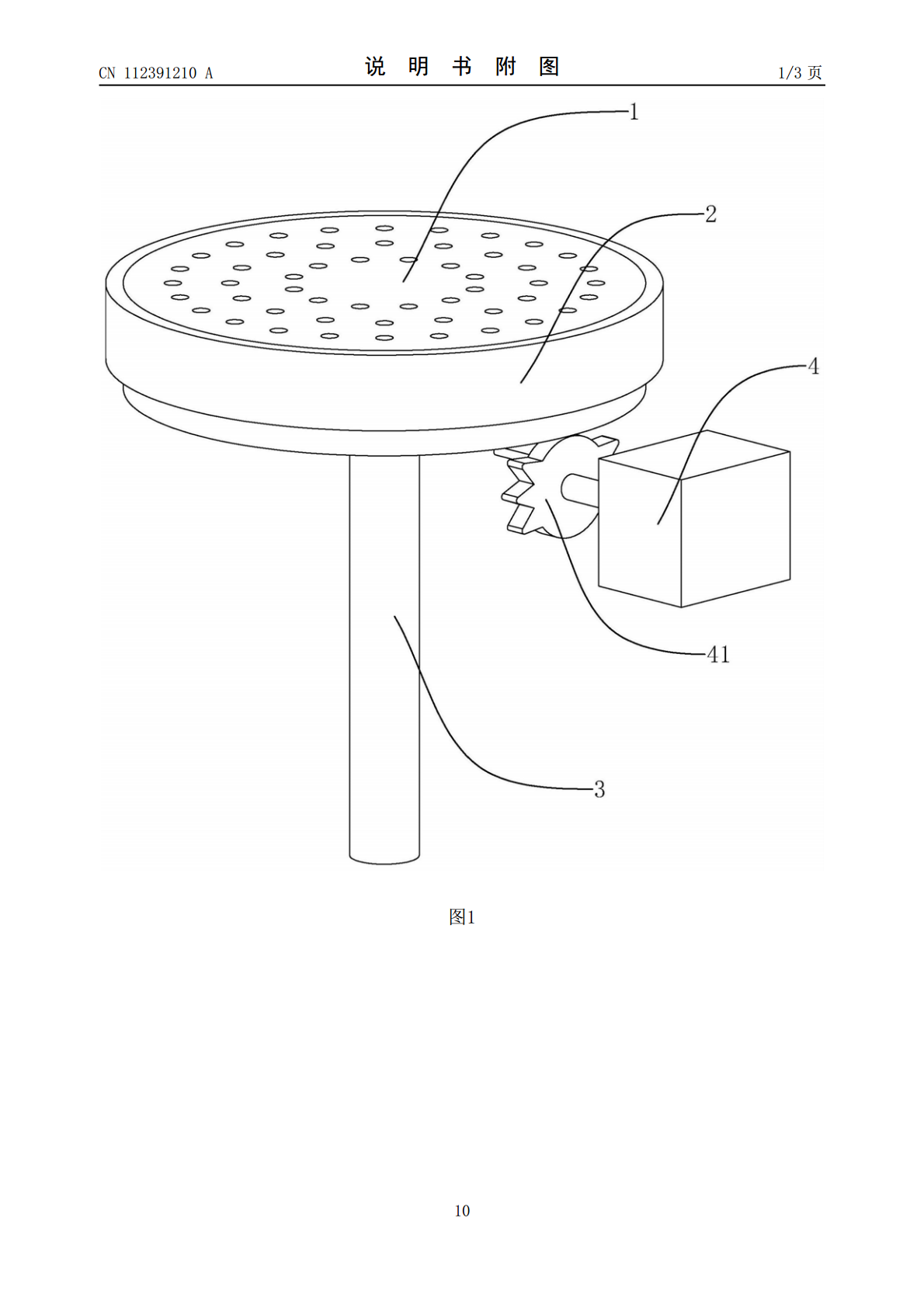

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112391210A(43)申请公布日2021.02.23(21)申请号202011289472.5(22)申请日2020.11.17(71)申请人滨州中科催化技术有限公司地址251900山东省滨州市无棣县新海工业园管委会办公楼(72)发明人杨帅成(74)专利代理机构宁波高新区成舟远东专利代理事务所(普通合伙)33306代理人高经(51)Int.Cl.C10K1/00(2006.01)C10K1/02(2006.01)C10K1/32(2006.01)C10K1/20(2006.01)权利要求书2页说明书6页附图3页(54)发明名称一种焦炉煤气的净化系统(57)摘要本发明公开了一种焦炉煤气的净化系统，涉及焦炉煤气技术领域，其技术方案要点包括依次连接的进料器、第一精脱塔、第二精脱塔、第三精脱塔以及集料器；所述第二精脱塔和所述第三精脱塔的出口端均连接有回流净化器，两个所述回流净化器的出口分别与所述第一精脱塔和所述第二精脱塔的进口端连接；且所述回流净化器设置有间歇启闭机构，所述间歇启闭机构用于间歇控制焦炉煤气通过相应的回流净化器回流至精脱塔内。本发明通过回流净化器实现焦炉煤气的循环处理与净化的效果；并通过间歇启闭机构随着转动底座的转动而实现启闭回流净化器的效果；与此同时，驱动焦炉煤气旋转后进入相应的精脱塔，以显著提升焦炉煤气的混合效率与均匀度的效果。CN112391210ACN112391210A权利要求书1/2页1.一种焦炉煤气的净化系统，其特征在于：包括依次连接的进料器、第一精脱塔、第二精脱塔、第三精脱塔以及集料器；所述进料器用于焦炉煤气的进料，并对焦炉煤气进行粗脱硫后加压；所述第一精脱塔用于对经进料器的焦炉煤气进行一级精脱，并在所述第一精脱塔内设置有活性炭微球；所述第二精脱塔用于对经第一精脱塔的焦炉煤气进行二级精脱，并在所述第二精脱塔内设置有活性炭纤维；所述第三精脱塔用于对经第二精脱塔的焦炉煤气进行三级精脱，并在所述第三精脱塔内设置有活性炭吸附剂SQ105；所述集料器用于收集经所述第三精脱塔的焦炉煤气；其中，所述第二精脱塔和所述第三精脱塔的出口端均连接有回流净化器，两个所述回流净化器的出口分别与所述第一精脱塔和所述第二精脱塔的进口端连接；且所述回流净化器设置有间歇启闭机构(4)，所述间歇启闭机构(4)用于间歇控制焦炉煤气通过相应的回流净化器回流至精脱塔内。2.根据权利要求1所述的一种焦炉煤气的净化系统，其特征在于：所述回流净化器包括设置有多个穿孔的出口板(1)、连接环板(2)和转动底座(3)，所述连接环板(2)的两端分别与所述出口板(1)和所述转动底座(3)转动连接，且设置有用于密封转动连接部位的密封件；所述转动底座(3)用于持续做周向转动，并与所述间歇启闭机构(4)连接；所述出口板(1)、连接环板(2)和所述转动底座(3)之间形成有气腔(21)，所述气腔(21)通过所述间歇启闭机构(4)与相应的精脱塔的出口端连接。3.根据权利要求2所述的一种焦炉煤气的净化系统，其特征在于：所述间歇启闭机构(4)包括转动连接的对齿啮合轮(41)，所述转动底座(3)远离所述连接环板(2)的一端设置有与所述对齿啮合轮(41)匹配的啮合齿(31)以及用于驱动所述对齿啮合轮(41)转动后与所述啮合齿(31)啮合的开关柔性件(32)。4.根据权利要求3所述的一种焦炉煤气的净化系统，其特征在于：所述对齿啮合轮(41)相互对称的两端与所述啮合齿(31)匹配，并在所述对齿啮合轮(41)上设置有两个转接柱；当相应的所述转接柱与所述开关柔性件(32)抵接时，所述对齿啮合轮(41)转动且使得相应一端与啮合齿(31)啮合，至对齿啮合轮(41)的相应一端与所述啮合齿(31)分离后，对齿啮合轮(41)保持静止；且对齿啮合轮(41)处于静止状态时，所述间歇启闭机构(4)处于开启或关闭的状态。5.根据权利要求1所述的一种焦炉煤气的净化系统，其特征在于：所述第三精脱塔与所述集料器之间设置有精细脱除塔；所述精细脱除塔用于对经第三精脱塔的焦炉煤气进行终极精脱，并在所述精细脱除塔内设置有改性常温型活性炭脱有机硫剂SQ104G。6.根据权利要求5所述的一种焦炉煤气的净化系统，其特征在于：经所述精细脱除塔处理的焦炉煤气中，焦油和灰尘的含量低于0.1mg/Nm3，萘的含量低于0.6mg/Nm3，噻吩的含量低于2mg/Nm3，总硫的含量低于0.1mg/Nm3。7.根据权利要求1所述的一种焦炉煤气的净化系统，其特征在于：所述回流净化器为第一回流净化器和第二回流净化器；所述第一回流净化器的所述间歇启闭机构(4)处于开启的状态时，所述第二回流净化器的所述间歇启闭机构(4)处于关闭的状态；所述第二回流净2CN112391
