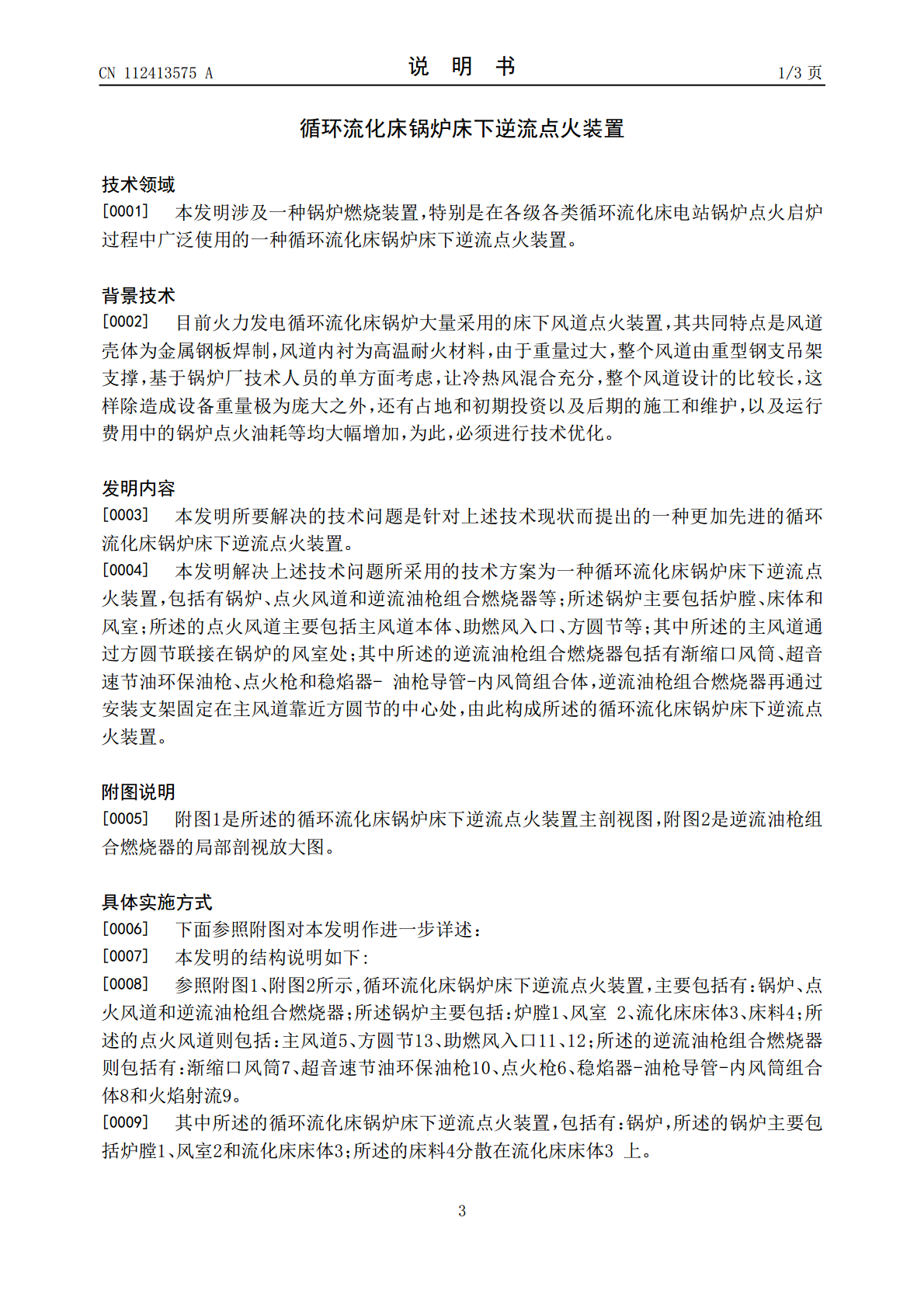

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112413575A(43)申请公布日2021.02.26(21)申请号202011391519.9(22)申请日2020.12.02(71)申请人胡建廷地址511400广东省广州市番禺区大石街星河湾逸心园11-1-301(72)发明人胡建廷(51)Int.Cl.F23C10/18(2006.01)F23Q13/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称循环流化床锅炉床下逆流点火装置(57)摘要本发明涉及一种锅炉燃烧装置，特别是在电站循环流化床锅炉上点火启炉过程中广泛使用的循环流化床锅炉床下逆流点火装置，主要包括锅炉、点火风道和逆流油枪组合燃烧器，所述的逆流油枪组合燃烧器包括有渐缩口风筒、超音速节油环保油枪、点火枪、稳焰器‑油枪导管‑内风筒组合体和火焰射流，其技术特征是所述的超音速节油环保油枪的火焰射流是迎着助燃风的来流方向喷射，提前与冷风接触，燃烧更猛烈，可以降低火焰长度和体积，为锅炉床下点火提供技术保证。CN112413575ACN112413575A权利要求书1/1页1.循环流化床锅炉床下逆流点火装置，包括有：锅炉、点火风道和逆流油枪组合燃烧器，其特征是所述锅炉包括：炉膛(1)、风室(2)、流化床床体(3)、床料(4)；所述的点火风道则包括：主风道(5)、方圆节(13)、助燃风入口(11)、(12)；所述的逆流油枪组合燃烧器则包括有：渐缩口风筒(7)、超音速节油环保油枪(10)、点火枪(6)、稳焰器-油枪导管-内风筒组合体(8)和火焰射流(9)。2.根据权利要求1所述的循环流化床锅炉床下逆流点火装置,其特征是所述的逆流油枪组合燃烧器的渐缩口风筒(7)安置在主风道(5)的出口中心，所述的稳焰器-油枪导管-内风筒组合体(8)安置在渐缩口风筒(7)的中心，所述的超音速节油环保油枪(10)安装在稳焰器-油枪导管-内风筒组合体(8)的中心，所述的点火枪(6)同轴安装在稳焰器-油枪导管-内风筒组合体(8)的边缘。3.根据权利要求1所述的循环流化床锅炉床下逆流点火装置,其特征是所述的渐缩口风筒(7)是渐缩型的。4.根据权利要求1所述的循环流化床锅炉床下逆流点火装置,其特征是所述的火焰射流(9)的喷射方向是后掠式，即向着助燃风的来流方向也就是超音速节油环保油枪(10)的尾端喷射。2CN112413575A说明书1/3页循环流化床锅炉床下逆流点火装置技术领域[0001]本发明涉及一种锅炉燃烧装置，特别是在各级各类循环流化床电站锅炉点火启炉过程中广泛使用的一种循环流化床锅炉床下逆流点火装置。背景技术[0002]目前火力发电循环流化床锅炉大量采用的床下风道点火装置，其共同特点是风道壳体为金属钢板焊制，风道内衬为高温耐火材料，由于重量过大，整个风道由重型钢支吊架支撑，基于锅炉厂技术人员的单方面考虑，让冷热风混合充分，整个风道设计的比较长，这样除造成设备重量极为庞大之外，还有占地和初期投资以及后期的施工和维护，以及运行费用中的锅炉点火油耗等均大幅增加，为此，必须进行技术优化。发明内容[0003]本发明所要解决的技术问题是针对上述技术现状而提出的一种更加先进的循环流化床锅炉床下逆流点火装置。[0004]本发明解决上述技术问题所采用的技术方案为一种循环流化床锅炉床下逆流点火装置，包括有锅炉、点火风道和逆流油枪组合燃烧器等；所述锅炉主要包括炉膛、床体和风室；所述的点火风道主要包括主风道本体、助燃风入口、方圆节等；其中所述的主风道通过方圆节联接在锅炉的风室处；其中所述的逆流油枪组合燃烧器包括有渐缩口风筒、超音速节油环保油枪、点火枪和稳焰器-油枪导管-内风筒组合体，逆流油枪组合燃烧器再通过安装支架固定在主风道靠近方圆节的中心处，由此构成所述的循环流化床锅炉床下逆流点火装置。附图说明[0005]附图1是所述的循环流化床锅炉床下逆流点火装置主剖视图，附图2是逆流油枪组合燃烧器的局部剖视放大图。具体实施方式[0006]下面参照附图对本发明作进一步详述：[0007]本发明的结构说明如下:[0008]参照附图1、附图2所示,循环流化床锅炉床下逆流点火装置，主要包括有：锅炉、点火风道和逆流油枪组合燃烧器；所述锅炉主要包括：炉膛1、风室2、流化床床体3、床料4；所述的点火风道则包括：主风道5、方圆节13、助燃风入口11、12；所述的逆流油枪组合燃烧器则包括有：渐缩口风筒7、超音速节油环保油枪10、点火枪6、稳焰器-油枪导管-内风筒组合体8和火焰射流9。[0009]其中所述的循环流化床锅炉床下逆流点火装置，包括有：锅炉，所述的锅炉主要包括炉膛1、风室2和流化床床体3；所述的床料4分散在流化床床体3上。3CN112413575A说明书2/3页[0010]其中所述的循环流
