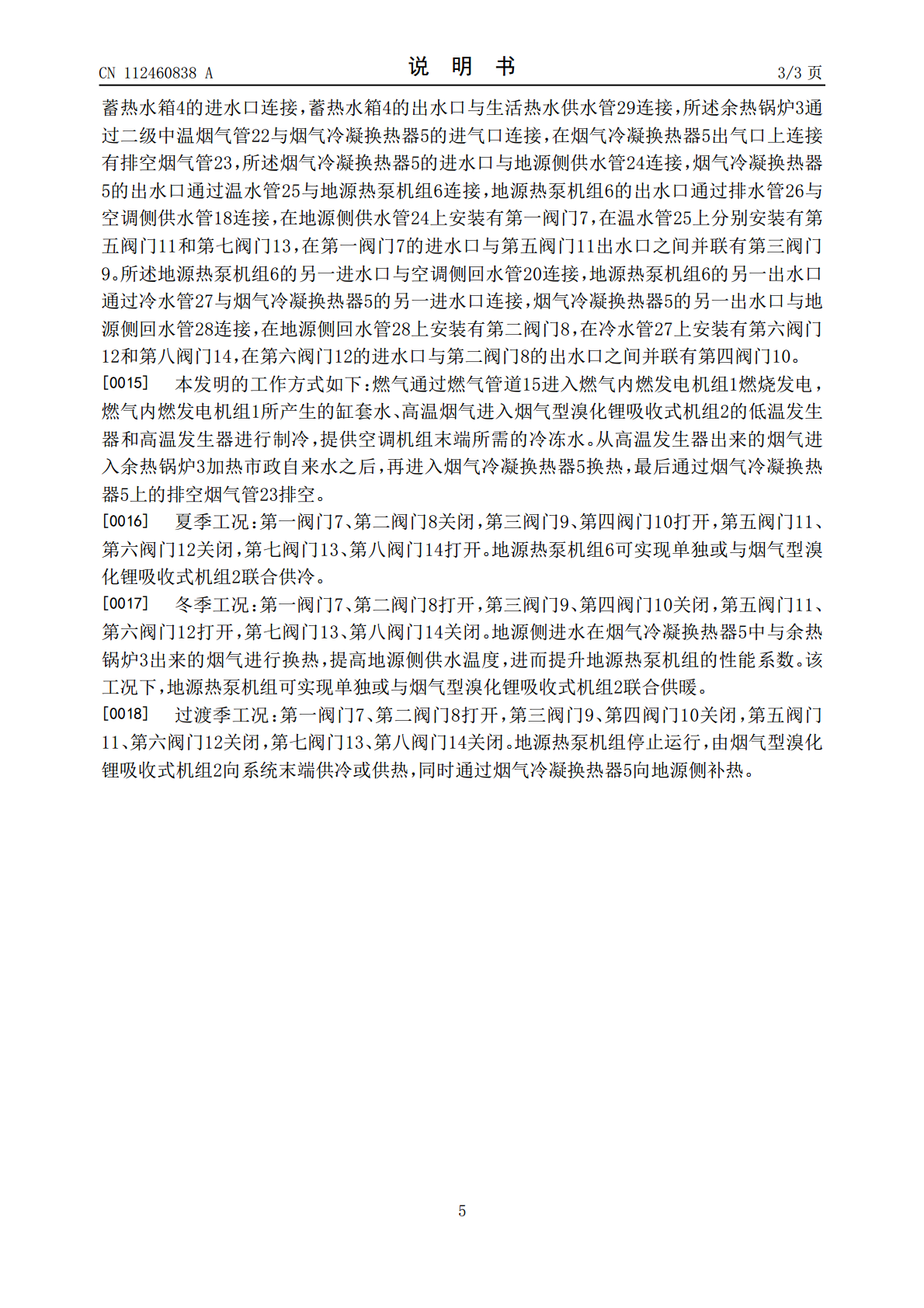

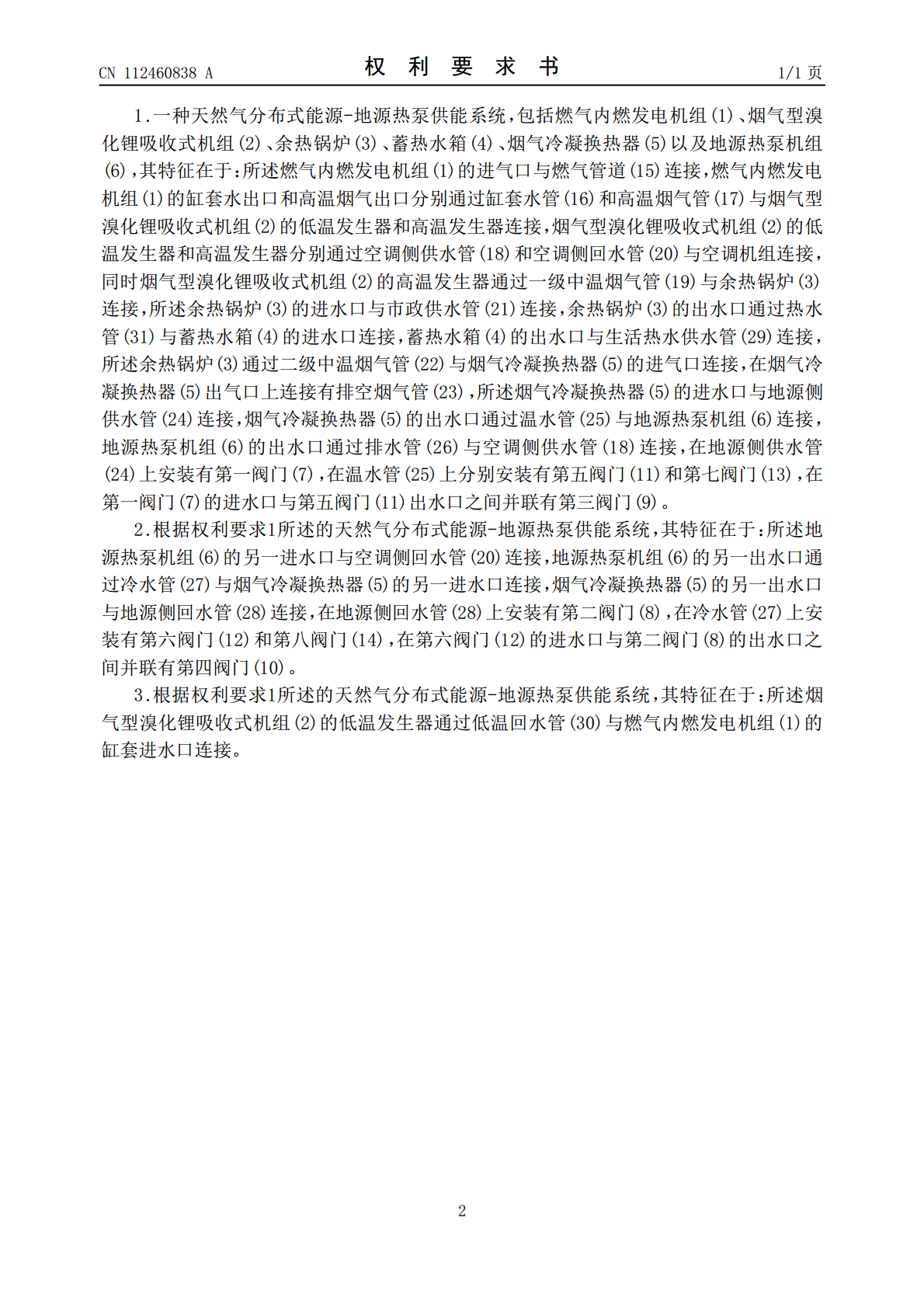

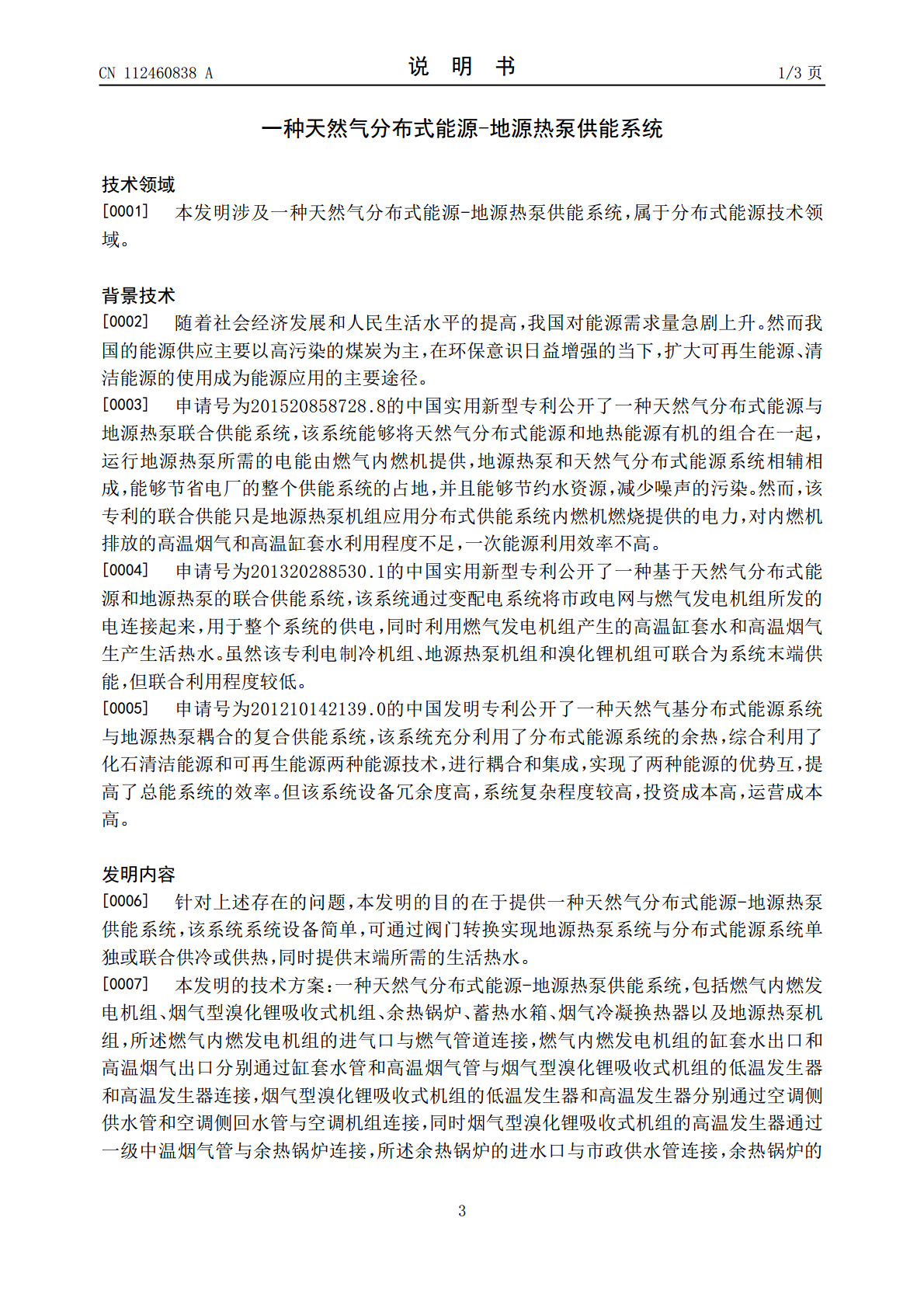

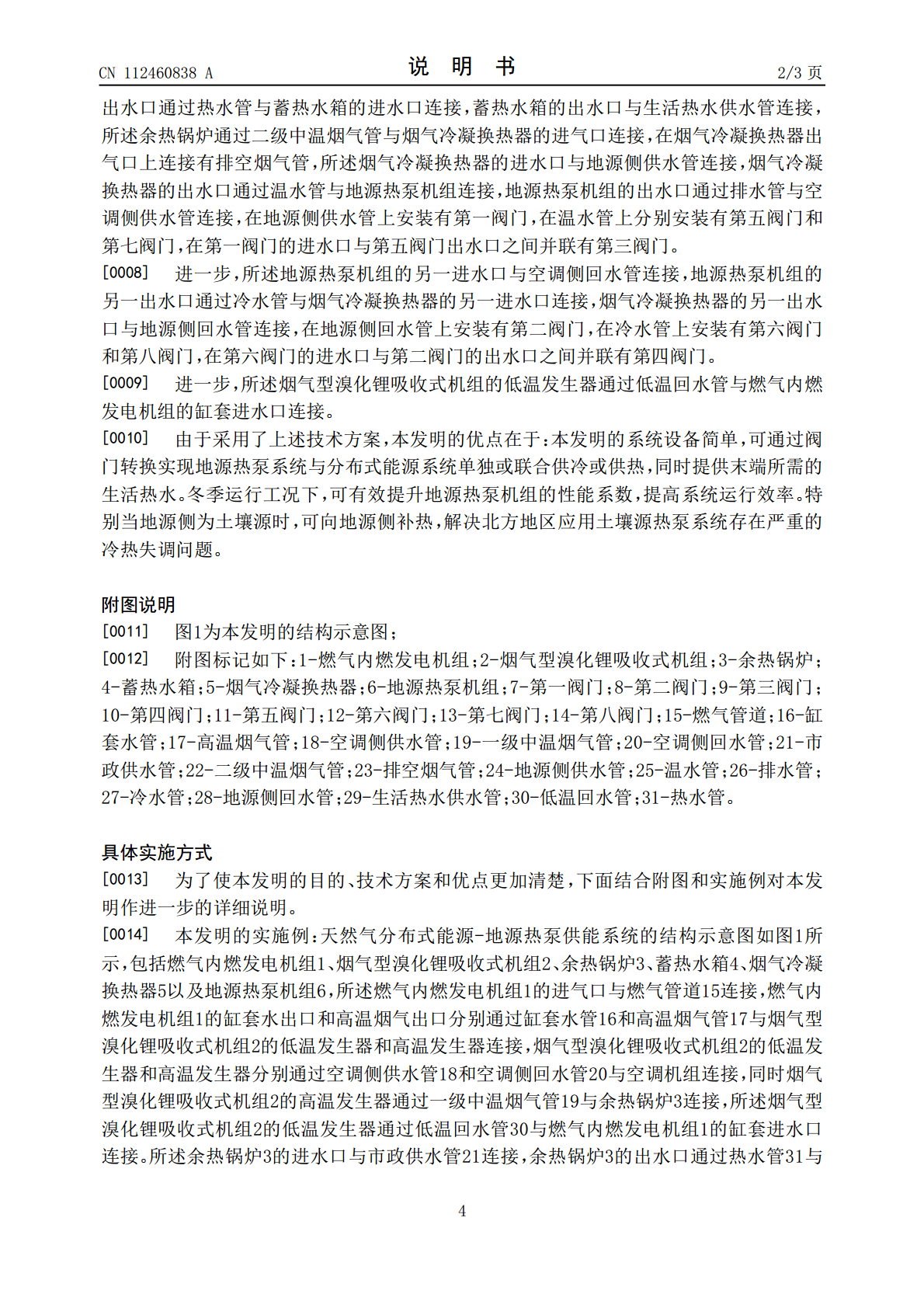

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112460838A(43)申请公布日2021.03.09(21)申请号202011419272.7(22)申请日2020.12.07(71)申请人贵州中建建筑科研设计院有限公司地址550006贵州省贵阳市南明区甘荫塘甘平路4#(72)发明人李金桃李洋张县云杜松(74)专利代理机构贵阳中新专利商标事务所52100代理人朱法恒(51)Int.Cl.F25B29/00(2006.01)F22B33/18(2006.01)F02G5/04(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种天然气分布式能源-地源热泵供能系统(57)摘要本发明公开了一种天然气分布式能源‑地源热泵供能系统，包括燃气内燃发电机组、烟气型溴化锂吸收式机组、余热锅炉、蓄热水箱、烟气冷凝换热器以及地源热泵机组，所述燃气内燃发电机组的进气口与燃气管道连接，燃气内燃发电机组的缸套水出口和高温烟气出口分别通过缸套水管和高温烟气管与烟气型溴化锂吸收式机组的低温发生器和高温发生器连接，烟气型溴化锂吸收式机组的低温发生器和高温发生器分别通过空调侧供水管和空调侧回水管与空调机组连接。本发明的系统设备简单，可通过阀门转换实现地源热泵系统与分布式能源系统单独或联合供冷或供热，同时提供末端所需的生活热水。CN112460838ACN112460838A权利要求书1/1页1.一种天然气分布式能源-地源热泵供能系统，包括燃气内燃发电机组(1)、烟气型溴化锂吸收式机组(2)、余热锅炉(3)、蓄热水箱(4)、烟气冷凝换热器(5)以及地源热泵机组(6)，其特征在于：所述燃气内燃发电机组(1)的进气口与燃气管道(15)连接，燃气内燃发电机组(1)的缸套水出口和高温烟气出口分别通过缸套水管(16)和高温烟气管(17)与烟气型溴化锂吸收式机组(2)的低温发生器和高温发生器连接，烟气型溴化锂吸收式机组(2)的低温发生器和高温发生器分别通过空调侧供水管(18)和空调侧回水管(20)与空调机组连接，同时烟气型溴化锂吸收式机组(2)的高温发生器通过一级中温烟气管(19)与余热锅炉(3)连接，所述余热锅炉(3)的进水口与市政供水管(21)连接，余热锅炉(3)的出水口通过热水管(31)与蓄热水箱(4)的进水口连接，蓄热水箱(4)的出水口与生活热水供水管(29)连接，所述余热锅炉(3)通过二级中温烟气管(22)与烟气冷凝换热器(5)的进气口连接，在烟气冷凝换热器(5)出气口上连接有排空烟气管(23)，所述烟气冷凝换热器(5)的进水口与地源侧供水管(24)连接，烟气冷凝换热器(5)的出水口通过温水管(25)与地源热泵机组(6)连接，地源热泵机组(6)的出水口通过排水管(26)与空调侧供水管(18)连接，在地源侧供水管(24)上安装有第一阀门(7)，在温水管(25)上分别安装有第五阀门(11)和第七阀门(13)，在第一阀门(7)的进水口与第五阀门(11)出水口之间并联有第三阀门(9)。2.根据权利要求1所述的天然气分布式能源-地源热泵供能系统，其特征在于：所述地源热泵机组(6)的另一进水口与空调侧回水管(20)连接，地源热泵机组(6)的另一出水口通过冷水管(27)与烟气冷凝换热器(5)的另一进水口连接，烟气冷凝换热器(5)的另一出水口与地源侧回水管(28)连接，在地源侧回水管(28)上安装有第二阀门(8)，在冷水管(27)上安装有第六阀门(12)和第八阀门(14)，在第六阀门(12)的进水口与第二阀门(8)的出水口之间并联有第四阀门(10)。3.根据权利要求1所述的天然气分布式能源-地源热泵供能系统，其特征在于：所述烟气型溴化锂吸收式机组(2)的低温发生器通过低温回水管(30)与燃气内燃发电机组(1)的缸套进水口连接。2CN112460838A说明书1/3页一种天然气分布式能源-地源热泵供能系统技术领域[0001]本发明涉及一种天然气分布式能源-地源热泵供能系统，属于分布式能源技术领域。背景技术[0002]随着社会经济发展和人民生活水平的提高，我国对能源需求量急剧上升。然而我国的能源供应主要以高污染的煤炭为主，在环保意识日益增强的当下，扩大可再生能源、清洁能源的使用成为能源应用的主要途径。[0003]申请号为201520858728.8的中国实用新型专利公开了一种天然气分布式能源与地源热泵联合供能系统，该系统能够将天然气分布式能源和地热能源有机的组合在一起，运行地源热泵所需的电能由燃气内燃机提供，地源热泵和天然气分布式能源系统相辅相成，能够节省电厂的整个供能系统的占地，并且能够节约水资源，减少噪声的污染。然而，该专利的联合供能只是地源热泵机组应用分布式供能系统内燃机燃烧提供的电力，对内燃机排放的高温烟气和高温缸套水利用程
