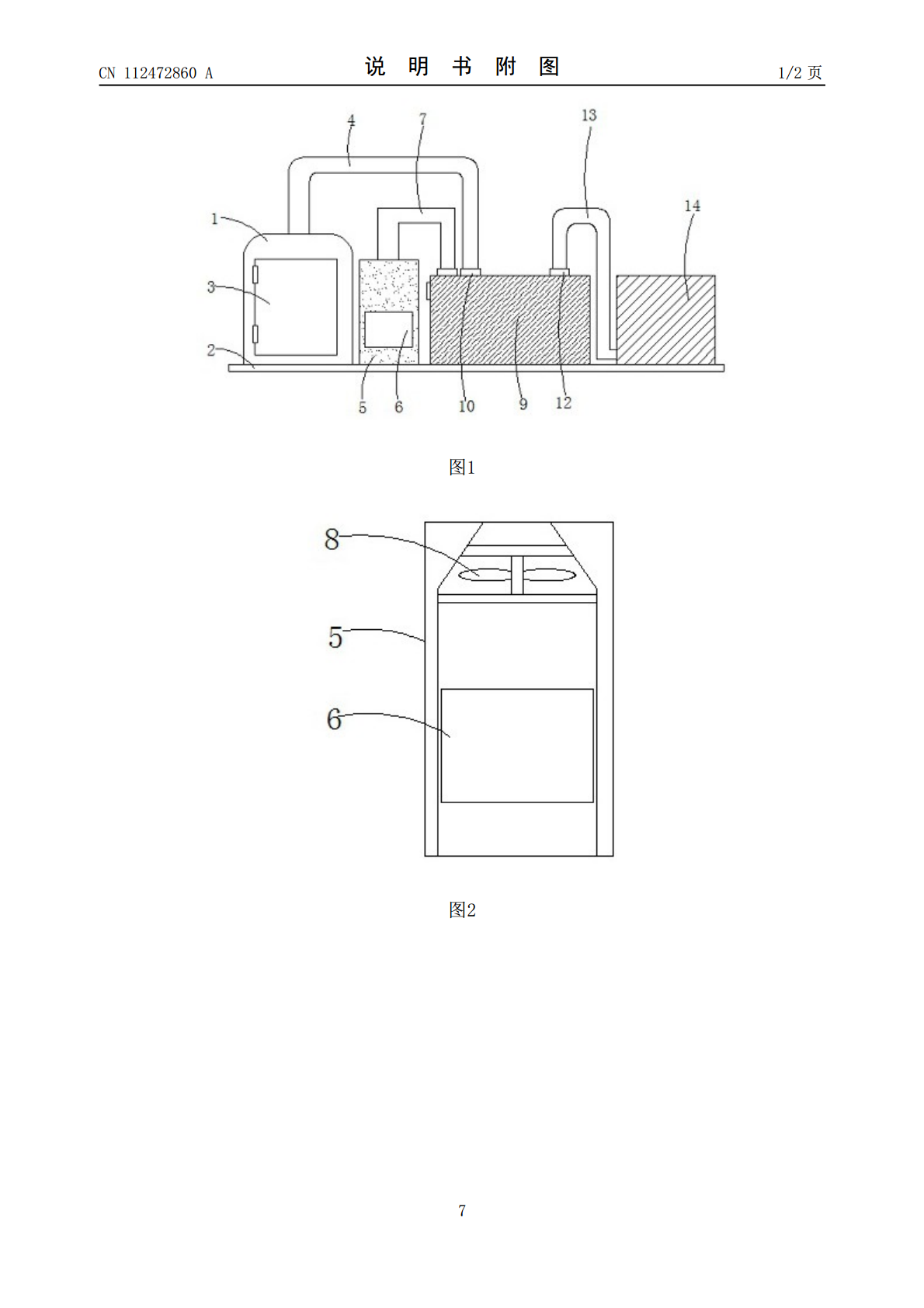

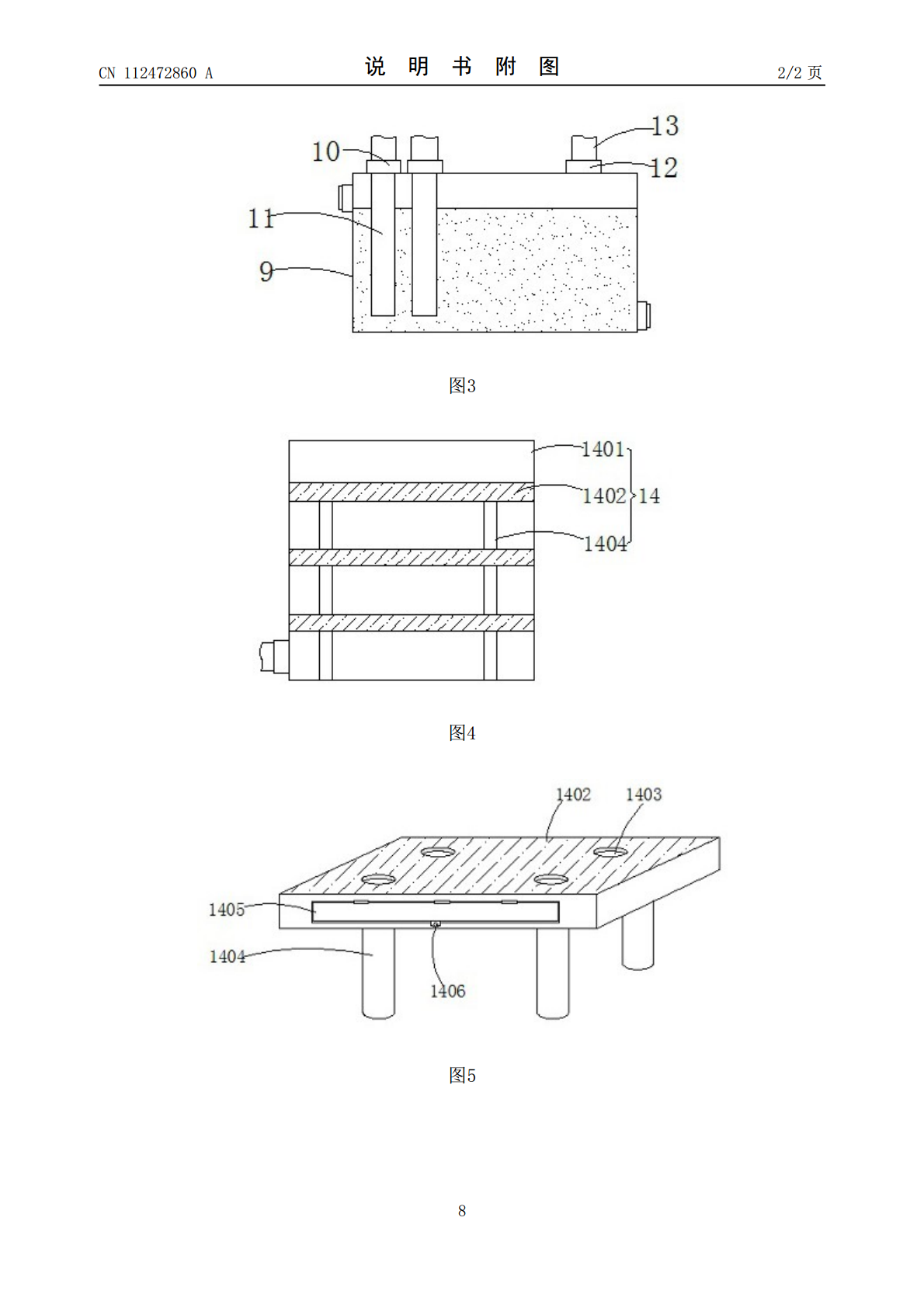

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112472860A(43)申请公布日2021.03.12(21)申请号202011210859.7(22)申请日2020.11.03(71)申请人常德中联环保电力有限公司地址415000湖南省常德市经济技术开发区德山镇檀树坪村三组(72)发明人符美强张向阳熊松林杨万进谌明(74)专利代理机构湖南省森越知运专利代理事务所(普通合伙)43258代理人尤志君(51)Int.Cl.A61L9/05(2006.01)A61L9/12(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种城市垃圾处理除臭系统(57)摘要本发明提供一种城市垃圾处理除臭系统，涉及垃圾除臭技术领域，包括焚烧炉和固定底板，焚烧炉的上端设置有第一出气管，固定底板上位于焚烧炉的右侧设置有臭气吸收箱，臭气吸收箱的侧壁上设置有入气口，臭气吸收箱的上端设置有第二出气管，臭气吸收箱的内部靠近第二出气管位置安装有第一风机，臭气吸收箱的右侧安装有吸收池。本发明中通过臭气吸收箱的设置，能够将工作环境的气体吸入臭气吸收箱中，通过第一出气管的设置，能够将焚烧炉中焚烧产生的废气传递到吸收池中进行处理，除去有毒气体和没有完全过滤的粉尘颗粒，整个发明能够对城市垃圾处理过程中的异味进行高效处理，保证工作环境无臭味，使得工作人员处于健康的工作环境。CN112472860ACN112472860A权利要求书1/1页1.一种城市垃圾处理除臭系统，包括焚烧炉（1）和固定底板（2），其特征在于：所述焚烧炉（1）固定安装在固定底板（2）的上端，所述焚烧炉（1）的侧壁上设置有加料口（3），焚烧炉（1）的上端设置有第一出气管（4），所述固定底板（2）上位于焚烧炉（1）的右侧设置有臭气吸收箱（5），臭气吸收箱（5）的侧壁上设置有入气口（6），所述臭气吸收箱（5）的上端设置有第二出气管（7），所述臭气吸收箱（5）的内部靠近第二出气管（7）位置安装有第一风机（8），所述臭气吸收箱（5）的右侧安装有吸收池（9），吸收池（9）的上端设置有两个入气接口（10），一个入气接口（10）与所述第一出气管（4）连通，另一个入气接口（10）与第二出气管（7）连通，入气接口（10）的下端竖向设置有导气管（11），导气管（11）插入到吸收池（9）中液体内部，所述吸收池（9）的上端右侧设置有出气接口（12），出气接口（12）上连接有出气管道（13），出气管道（13）的末端连接在除臭箱（14）侧壁靠近下端位置。2.根据权利要求1所述的一种城市垃圾处理除臭系统，其特征在于：所述吸收池（9）和除臭箱（14）均固定安装在固定底板（2）的上端。3.根据权利要求1所述的一种城市垃圾处理除臭系统，其特征在于：所述吸收池（9）的内部装有消毒水液体。4.根据权利要求1所述的一种城市垃圾处理除臭系统，其特征在于：所述吸收池（9）的左侧靠近上端位置设置有注水口，所述吸收池（9）的右侧靠近下端位置设置有出水口。5.根据权利要求1所述的一种城市垃圾处理除臭系统，其特征在于：所述除臭箱（14）包括除臭箱本体（1401），除臭箱本体（1401）的内部设置有多层矩形盒（1402），矩形盒（1402）为钢丝网围成的结构，矩形盒（1402）的上端靠近四个拐角处设置有支撑凹槽（1403），所述矩形盒（1402）的下端与支撑凹槽（1403）竖向同一位置设置有支撑杆（1404），所述矩形盒（1402）的侧壁上通过合页转动安装有挡板（1405），挡板（1405）远离合页的一侧设置有固定扣（1406），除臭箱本体（1401）的上端设置有。6.根据权利要求5所述的一种城市垃圾处理除臭系统，其特征在于：所述矩形盒（1402）的内部填充有活性炭颗粒。7.根据权利要求5所述的一种城市垃圾处理除臭系统，其特征在于：所述除臭箱本体（1401）为上端不封口的长方体结构。8.根据权利要求5所述的一种城市垃圾处理除臭系统，其特征在于：所述矩形盒（1402）共设置有三层，所述矩形盒（1402）的外侧与除臭箱本体（1401）的内侧壁间隙配合。2CN112472860A说明书1/4页一种城市垃圾处理除臭系统技术领域[0001]本发明涉及垃圾除臭技术领域，尤其涉及一种城市垃圾处理除臭系统。背景技术[0002]垃圾焚烧即通过适当的热分解、燃烧、熔融等反应，使垃圾经过高温下的氧化进行减容，成为残渣或者熔融固体物质的过程。垃圾焚烧设施必须配有烟气处理设施，防止重金属、有机类污染物等再次排入环境中。[0003]但是在对城市垃圾焚烧的过程中，会有异味产生，严重影响工作环境，危害人体健康，但是现有的技术中，也有除臭的措施，往往只单一使用活性炭进行吸附，需要使用大量的活性炭，成本较高，且吸附效果并不理想，排出的空气中，含有二氧
