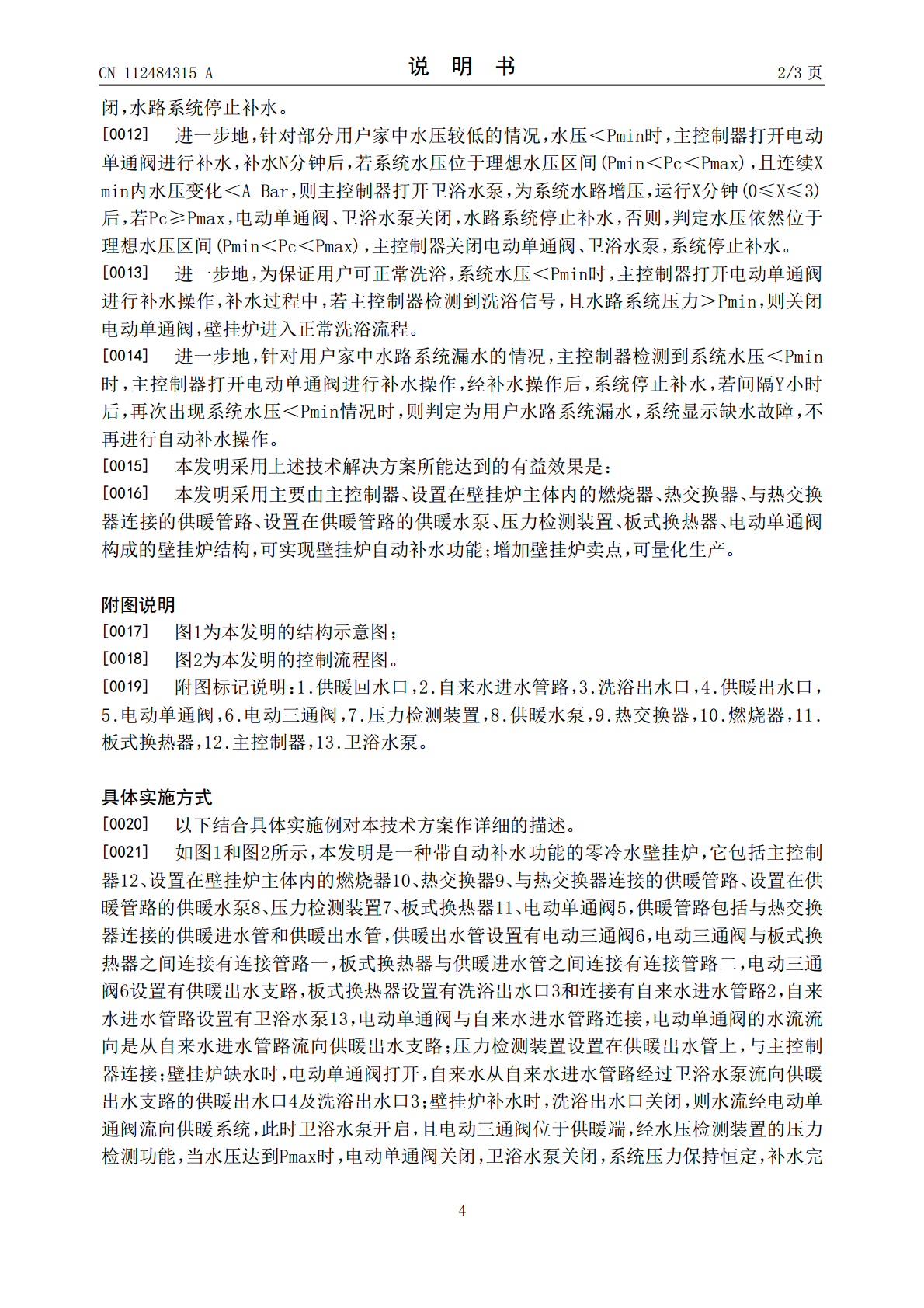

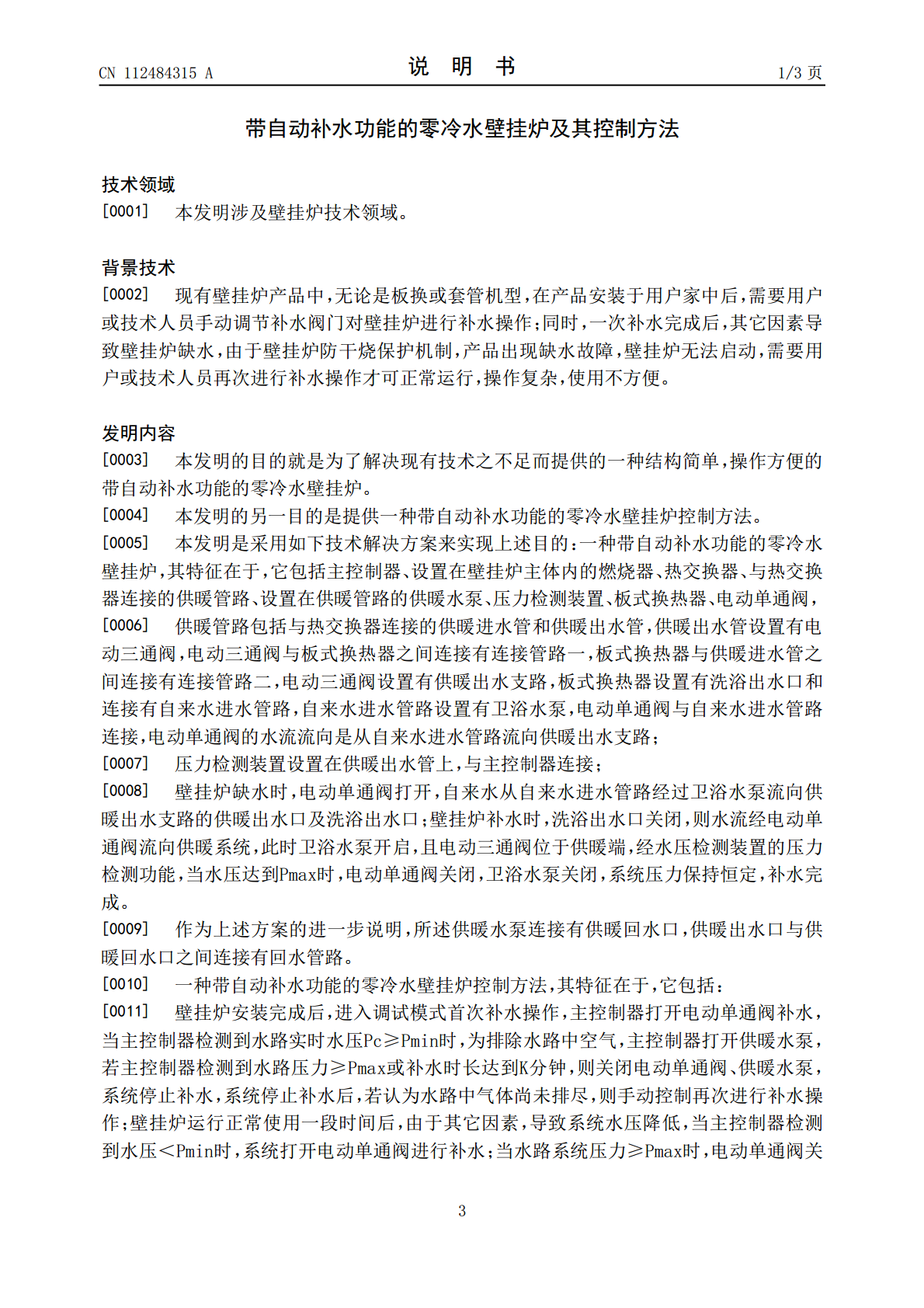

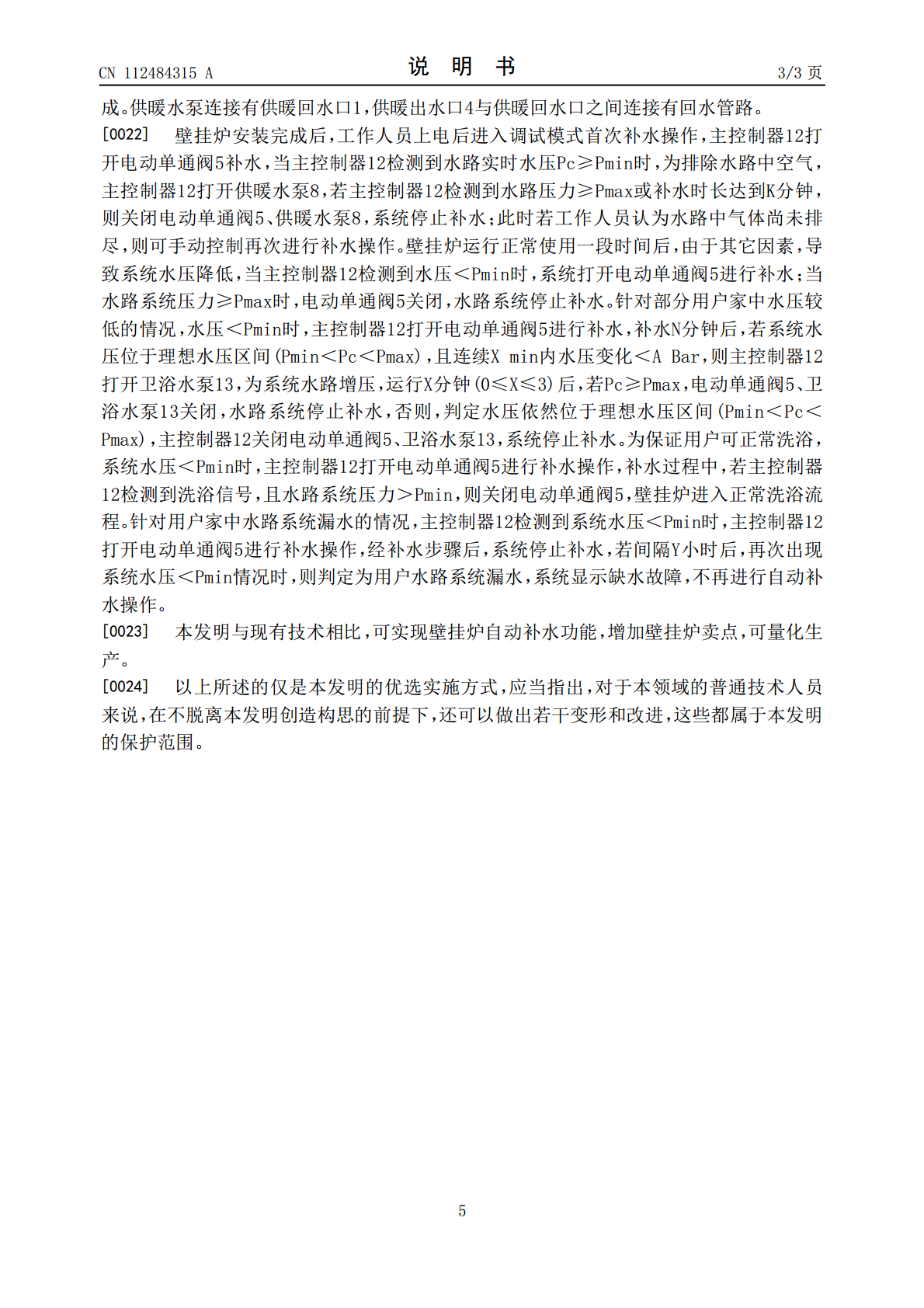

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112484315A(43)申请公布日2021.03.12(21)申请号202011442370.2(22)申请日2020.12.11(71)申请人万家乐热能科技有限公司地址410200湖南省长沙市望城经济开发区同心路1号（星城镇）(72)发明人艾穗江曾磊孙高赵志勇汪为彪(74)专利代理机构佛山东平知识产权事务所(普通合伙)44307代理人黄绍彬(51)Int.Cl.F24H9/20(2006.01)权利要求书1页说明书3页附图2页(54)发明名称带自动补水功能的零冷水壁挂炉及其控制方法(57)摘要本发明公开了一种带自动补水功能的零冷水壁挂炉及其控制方法，其特征在于，包括主控制器、设置在壁挂炉主体内的燃烧器、热交换器、与热交换器连接的供暖管路、设置在供暖管路的供暖水泵、压力检测装置、板式换热器、电动单通阀，供暖管路包括与热交换器连接的供暖进水管和供暖出水管，供暖出水管设置有电动三通阀，电动三通阀与板式换热器之间连接有连接管路一，板式换热器与供暖进水管之间连接有连接管路二，电动三通阀设置有供暖出水支路，板式换热器设置有洗浴出水口和连接有自来水进水管路，自来水进水管路设置有卫浴水泵，电动单通阀与自来水进水管路连接；压力检测装置设置在供暖出水管，与主控制器连接。本发明结构简单，操作方便。CN112484315ACN112484315A权利要求书1/1页1.一种带自动补水功能的零冷水壁挂炉，其特征在于，它包括主控制器、设置在壁挂炉主体内的燃烧器、热交换器、与热交换器连接的供暖管路、设置在供暖管路的供暖水泵、压力检测装置、板式换热器、电动单通阀，供暖管路包括与热交换器连接的供暖进水管和供暖出水管，供暖出水管设置有电动三通阀，电动三通阀与板式换热器之间连接有连接管路一，板式换热器与供暖进水管之间连接有连接管路二，电动三通阀设置有供暖出水支路，板式换热器设置有洗浴出水口和连接有自来水进水管路，自来水进水管路设置有卫浴水泵，电动单通阀与自来水进水管路连接，电动单通阀的水流流向是从自来水进水管路流向供暖出水支路；压力检测装置设置在供暖出水管上，与主控制器连接；壁挂炉缺水时，电动单通阀打开，自来水从自来水进水管路经过卫浴水泵流向供暖出水支路的供暖出水口及洗浴出水口；壁挂炉补水时，洗浴出水口关闭，则水流经电动单通阀流向供暖系统，此时卫浴水泵开启，且电动三通阀位于供暖端，经水压检测装置的压力检测功能，当水压达到Pmax时，电动单通阀关闭，卫浴水泵关闭，系统压力保持恒定，补水完成。2.根据权利要求1所述的带自动补水功能的零冷水壁挂炉，其特征在于，所述供暖水泵连接有供暖回水口，供暖出水口与供暖回水口之间连接有回水管路。3.一种与权利要求1或2所述的带自动补水功能的零冷水壁挂炉对应的控制方法，其特征在于，它包括：壁挂炉安装完成后，进入调试模式首次补水操作，主控制器打开电动单通阀补水，当主控制器检测到水路实时水压Pc≥Pmin时，为排除水路中空气，主控制器打开供暖水泵，若主控制器检测到水路压力≥Pmax或补水时长达到K分钟，则关闭电动单通阀、供暖水泵，系统停止补水，系统停止补水后，若认为水路中气体尚未排尽，则手动控制再次进行补水操作；壁挂炉运行正常使用一段时间后，由于其它因素，导致系统水压降低，当主控制器检测到水压＜Pmin时，系统打开电动单通阀进行补水；当水路系统压力≥Pmax时，电动单通阀关闭，水路系统停止补水。4.根据权利要求3所述的带自动补水功能的零冷水壁挂炉的控制方法，其特征在于，针对部分用户家中水压较低的情况，水压＜Pmin时，主控制器打开电动单通阀进行补水，补水N分钟后，若系统水压位于理想水压区间(Pmin＜Pc＜Pmax)，且连续Xmin内水压变化＜ABar，则主控制器打开卫浴水泵，为系统水路增压，运行X分钟，0≤X≤3后，若Pc≥Pmax，电动单通阀、卫浴水泵关闭，水路系统停止补水，否则，判定水压依然位于理想水压区间Pmin＜Pc＜Pmax，主控制器关闭电动单通阀、卫浴水泵，系统停止补水。5.根据权利要求3所述的带自动补水功能的零冷水壁挂炉的控制方法，其特征在于，为保证用户可正常洗浴，系统水压＜Pmin时，主控制器打开电动单通阀进行补水操作，补水过程中，若主控制器检测到洗浴信号，且水路系统压力＞Pmin，则关闭电动单通阀，壁挂炉进入正常洗浴流程。6.根据权利要求3所述的带自动补水功能的零冷水壁挂炉的控制方法，其特征在于，针对用户家中水路系统漏水的情况，主控制器检测到系统水压＜Pmin时，主控制器打开电动单通阀进行补水操作，经补水操作后，系统停止补水，若间隔Y小时后，再次出现系统水压＜Pmin情况时，则判定为用户水路系统漏水，系统显示缺水故障，不再进行自动补水操作。
